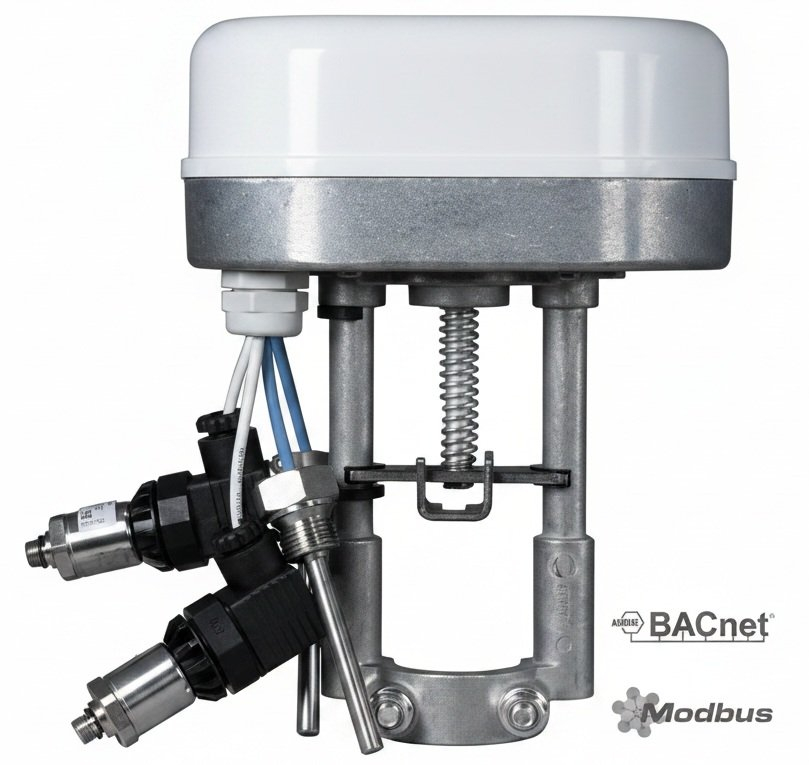

Energetický pohony MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS bez havarijní funkce

Energetický pohony MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS bez havarijní funkce

Pohony řady MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS jsou energetické pohony s ovládací silou až 2200N určené pro ovládání 2-cestných, 3-cestných a tlakově nezávislých 2-cestných regulačních ventilů různých výrobců. Vedle standardní regulace analogovým řídícím signálem nebo přímo z nadřazeného řídícího systému ModBus RTU / BACnet nabízí i celou žadu energetických funkcí jako například přímočinnou regulaci teploty přívodní / vratné vody, zajistění nominálního ΔT, omezení teploty přívodní / vratné vody, funkci přímého řízení předaného výkonu, omezení předaného výkonu a jeho monitorování stejně jako funkci elektronického vytvoření tlakově nezávislého 2-cestného regulačního ventilu z "klasického 2-cestného regulačního ventilů různých výrobců.

Použití:

  • 2-cestné a 3-cestné regulační ventily Hydronix, IsmaControlli, Siemens, Controlli, LDM, Honeywell, Danfoss, Belimo, ESBE, Schneider Electric (T.A.C.)
  • Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese / Vexve, Siemens

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství Alternativy
Energetický pohony MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS bez havarijní funkce

Energetický pohony MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS bez havarijní funkce

Poptat produkt

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Energetický pohon MVE 506-2-RS, 24 V, ModBusRTU, BACnet, analogové řízení 0(2)–10 V 600 N MVE506-2-RS 12 597 Kč
Energetický pohon MVE 510-2-RS, 24 V, ModBusRTU, BACnet, analogové řízení 0(2)–10 V 1000 N MVE510-2-RS 17 407 Kč
Energetický pohon MVE 515-2-RS, 24 V, ModBusRTU, BACnet, analogové řízení 0(2)–10 1500 N MVE515-2-RS 20 795 Kč
Energetický pohon MVE 522-2-RS, 24 V, ModBusRTU, BACnet, analogové řízení 0(2)–10 2200 N MVE522-2-RS 26 715 Kč
Teplotní čidlo pro energetické pohony MVC503-2-RS, MVE2xx-2-RS a MVE5xx-2-RS SNTC-SL 351 Kč
Jímka pro teplotní čidlo SNTC-SL 1 153 Kč
Čidlo tlaku pro energetické pohony MVE2xx-2-RS a MVE5xx-2-RS PL-PT-EBV-1 7 543 Kč

Popis

Energetické pohony MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS jsou elektromechanické zdvihové pohony s krokovým motorem určené pro ovládání 2-cestných regulačních ventilů, 3-cestných regulačních ventilů i tlakově nezávislých 2-cestných regulačních ventilů.

Kromě přesného polohování ventilu nabízejí pokročilé energetické funkce – od monitorování průtoku a předaného výkonu až po aktivní řízení ΔT, teploty zpátečky a omezení maximálního předaného výkonu:

Volba regulační charakteristiky - lineární / EQM - pohon je řizen buď spojitým napěťovým řídícím signálem (např. 0–10 V), proudovým řídícím signálem (4–20 mA), nebo po sběrnici RS485 (Modbus RTU nebo BACnet MS/TP). Charakteristika je volitelně buď lineární nebo EQM.

Regulace teploty topné / chladící vody - pohon může pracovat zcela autonomně na řídícím systému a na příslušném regulačním ventilu zajistí jednu z následujících funkcí:

1) Režim nastavení ΔT - ovládací pohon autonomně zajistí nominální (zadaný) rozdíl teplot mezi přívodem a zpátečkou a to jak v režimu topení, tak v režimu chlazení

Příklad pro režim topení:




2) Režim regulace teploty zpátečky - ovládací pohon autonomně zajistí, že v režimu topení nepřekročí teplota zpátečky nastavenou teplotu a v režimu chlazení ji nepodkročí

Pohon v tomto režimu pracuje bez řídícího signálu pouze se zadanou žádanou teplotou vody v přívodním potrubí, ve zpětném potrubí nebo se zadaným ΔT. Nastavení hodnoty monitorované a řízené teploty je možné po RS485 (ModBus RTU nebo BACnet) nebo lokálně pomocí USB konfigurátoru.



Omezení teploty topné / chladící vody na vstupu / výstupu ze spotřebiče - pohon umoňuje vedle běžné regulace současně i zajistit omezení maximální teploty topbé vody a minimální teploty chladící vody v přívodu nebo ve zpátečce:

1) Omezení teploty přívodu - topení: Pokud je teplota přívodu vyšší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

2) Omezení teploty zpátečky - topení: Pokud je teplota zpátečky vyšší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

3) Omezení teploty přívodu - chlazení: Pokud je teplota přívodu nižší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

4) Omezení teploty zpátečky - chlazení: Pokud je teplota zpátečky nižší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

Připojení třmen
Pracovní zdvih 5–60 mm (autokalibrace)
Doba přestavení 15–30 s dle zdvihu ventilu a řídícího signálu
Krytí IP 54 (po osazení kabelových vývodek PG13,5 - nejsou součástí dodávky)
Pracovní teplota -10–50 °C
Síla
MVE506-2-RS 400 N
MVE510-2-RS 1000 N
MVE515-2-RS 1500 N
MVE522-2-RS 2200 N
Regulace
Analogový signál 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
RS 485 ModBus RTU, BACnet
Značení typ, napájení, příkon, CE



Zajištění nominálního ΔT

Pokud systém vytápění / chlazení pracuje s menším než nominálním ΔT, protéká rozvodem větší množství topné / chladící vody než by bylo efektivní, cirkulační čerpadlo pracuje ve zbytečně vysokých otáčkách a výměník tepla při tom není schopen předat celkové dodané teplo.

Funkce zajištění minimálního ΔT automaticky omezuje průtok tak, aby k poklesu ΔT pod nastavenou hodnotu nedošlo.

1) Topný nebo chladící výkon výměníku daného spotřebiče

2) ΔT - rozdíl teploty vody mezi přívodem a zpátečkou

3) Oblast neefektivního provozu - příliš nízké ΔT, zbytečně vysoký průtok a výměník spotřebiče není schopen předat tepelnou energii přivedenou v topné nebo chladící vodě.

4) Nastavené minimální požadované ΔT



Funkce zajištění minimálního ΔT přebírá od systému MaR funkci řízení průtoku okruhem v okamžiku, kdy měřené ΔT poklesne pod nastavenou hodnotu. Po opětovném dosažení nominálního ΔT opět přebere kontrolu nad řízením průtoku okruhem systém MaR - příklad funkce v režimu chlazení



Tlakově nezávislá tegulace - vytvoření elektronického tlakově nezávislého 2-cestného regulačního ventilu

Při použití obou teplotních čidel (T1, T2) a tlakových snímačů před "klasickým" 2-cestným regulačním ventilem P1 a za ním P2 a při současné volbě funkce Energetického ventilu je řídící signál považován za přímé zadání žádaného průtoku daným spotřebičem (0 V zavřený ventil, 10 V maximální/nominální průtok). Regulační kuželka je pak polohována s ohledem na žádaný průtok, měřený diferenční tlak na ventilu a charakteristiku použitého ventilu. Průtok okruhem ventilu je tedy přímo závislý na řídícím signálu a případné kolísání dispoziční tlakové diference je automaticky kompenzováno funkcí ovládacího pohonu.



Funkce přímého řízení předaného výkonu

Pokud je energetický pohon instalováns s oběma teplotními čidy na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu (nutné použití obou teplotních i tlakových čidel na "klasickém" 2-cestném regulačním ventilu), může energetický pohon MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS pracovat v režimu přímé regulace výkonu spotřebiče. Topný / chladící výkon spotřebiče je pak přímo závislý na řídícím signálu a případné kolísání vstupní tlakové diference a teploty vstupní vody kompenzuje ovládací pohon svou funkcí.



Funkce omezení předaného výkonu

Pokud je energetický pohon instalován s oběma teplotními čidly na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu (nutné použití obou teplotních i tlakových čidel na "klasickém" 2-cestném regulačním ventilu), můžeme nastavit funkci omezení maximálního předaného topného nebo chladícího výkonu. V okamžiku, kdy je dosaženo nominálního (maximálního nastaveného) topného nebo chladícího výkonu a systém MaR dává dále pokyn k zvýšení průtoku, pohon aktivuje funkci omezení předaného výkonu a nárůst předaného výkonu nad nastavenou neumožní.



Funkce monitorování předaného výkonu

Pokud je energetický pohon instalován s oběma teplotními čidly na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu (nutné použití obou teplotních i tlakových čidel na "klasickém" 2-cestném regulačním ventilu), můžeme aktivovat funkci monitorování předaného topného nebo chladícího výkonu. Aktuální data (teploty, průtok, předaný výkon) lze načíst z příslušného registru ModBus RTU, BACnet nebo lokálně připojením k USB portu pohonu.



Diagnostika systému, chybová hlášení

  • Pohon monitoruje systém a umožňuje načíst informace o následujících provozních stavech a chybách:
  • Aktuální stav (normální provoz, kalibrace, porucha, ruční ovládání)
  • Neočekávané zastavení pohonu (např. v důsledku nesprávného připojení pohonu k ventilu, nečistot v oblasti kuželka/sedlo ventilu atp. + počet detekovaných událostí
  • Požadavek na chod mimo pracovní zdvih + počet detekovaných událostí
  • Napájecí napětí mimo povolený rozsah + počet detekovaných událostí
  • Celkový počet pracovních cyklů
  • Teplotní senzory mimo povolený teplotní rozsah (pokud jsou připojeny)
  • Tlakové senzory mimo povolený tlakový rozsah (pokud jsou připojeny)



Použití

Použití elektromechanických pohonů MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS s ovládací silou 600 až 2200 N

Elektromechanické ovládací pohony řady MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RSS jsou vhodné zejména pro ovládání regulačních ventilů různých výrobců se zdvihem 5–60 mm při současném požadavku na využijí jejich energetických funkcí a / nebo při potřebě jejich přímého řízení ze systému MaR po RS485 (ModB us RTU nebo BACnet).

Pohony řady MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2RS jsou vhodným řešením pro velkou škálu ventilů různých výrobců, a to díky velkému rozsahu pracovních zdvihů (5–60 mm), autokalibraci pohonu na zdvih daného ventilu a schopnosti pohonu zpravovat prakticky jakýkoliv analogový řídící signál (spojité napěťové i proudové řízení) i možnosti přímého řízení po seriové lince RS485.

Tabulky kompatibility

Energetické pohony MVE506-2RS, MVE510-2RS, MVE515-2RS a MVE522-2R lze instalovat na ventily různých výrobců buď přímo nebo pomocí adaptérů AGxx.

Tabulka kompatibility s ventily Hydronix

Ventil

Adaptér

VSB(F), VMB(F) AG52
2FGB, 2FGB-B, 3FGB přímá montáž
Optima Compact flange AG70-10



Tabulka kompatibility s ventily Belimo

Ventil

Adaptér

H6..N, DN 15–100 AG70-10
H7..N, DN 15–100 AG70-10
H2 ... X-S AG82
H3 ... X-S AG82



Tabulka kompatibility s ventily Danfoss

Ventil

Adaptér

VF2, VF3 AG60-07
VR2, VR3 AG60-07



Tabulka kompatibility s ventily ESBE

Ventil

Adaptér

VLA121, VLA221 přímá montáž
VLA325, VLA425 přímá montáž
VLE122, VLE222 přímá montáž
VLE325 přímá montáž
VLF125 přímá montáž
VLB225 přímá montáž
VLC125, VLC225 přímá montáž
VLC425 přímá montáž
VLA131, VLA335 přímá montáž
VLA132 přímá montáž
VLF135, VLF335 přímá montáž
VLB235 přímá montáž



Tabulka kompatibility s ventily Honeywell

Ventil

Adaptér

V176A,B AG60-10
V5011A, R, S, E AG60-10
V5013R, E AG60-10



Tabulka kompatibility s ventily Johnson Controls

Ventil

Adaptér

VB7816 AG66



Tabulka kompatibility s ventily MUT

Ventil

Adaptér

MK, DN 50–150 AG69



Tabulka kompatibility s ventily Satchwell

Ventil

Adaptér

VZ AG53
VSF, DN 15–50 AG53
VZF, DN 65–150 AG53
MZ AG63
MJF, DN 15–50 AG53
MZF, DN 65–150

AG53



Tabulka kompatibility s ventily Schneider Electric

Ventil

Adaptér

V241 přímá montáž
V211T přímá montáž
V212T přímá montáž
V211 přímá montáž
V212 přímá montáž
VG221 přímá montáž
VG222 přímá montáž
V231 přímá montáž
V232 přímá montáž
V292 přímá montáž
V341 přímá montáž
V311T přímá montáž
V311 přímá montáž
VG321 přímá montáž
V321 přímá montáž



Tabulka kompatibility s ventily Siemens

Ventil

Adaptér

VPF43,  DN 50–80 AG70-10
VPF53,  DN 50–80 AG70-10
VVF21, DN 25–80 AG70-10
VVF21, DN≥100 AG70-14
VVF31, DN 15–80 AG70-10
VVF31, DN≥100 AG70-14
VVF40, DN 15–80 AG70-10
VVF40, DN≥100 AG70-14
VVF41, DN 50 AG70-14
VVF41, DN 65–150 AG70-14
VVF45, DN 50 AG70-14
VVF45, DN 65–150 AG70-14
VVF51, DN 15–40 AG70-10
VVF52, DN 15–40 AG70-10
VVF53, DN 15–50 AG70-10
VVF53, DN 65–150 AG70-10
VVF61, DN 15–25 AG70-10
VVF61, DN 40–50 AG70-14
VVF61, DN 65–150 AG70-14
VVF61_2, DN 15–50 AG70-10
VVF61_2, DN 65–150 AG70-10
VVG41, DN 15–50 AG70-10
VVG11, DN 25–40 AG70-10
VXF21, DN 25–80 AG70-10
VXF21, DN 100 AG70-14
VXF31, DN 15–80 AG70-10
VXF31, DN 100–150 AG70-14
VXF40, DN 15–80 AG70-10
VXF40, DN 100–150 AG70-14
VXF41, DN 50 AG70-14
VXF41, DN 65–150 AG70-14
VXF45, DN 50 AG70-14
VXF45, DN 65–150 AG70-14
VXF51, DN 15–40 AG70-10
VXF52, DN 15–40 AG70-10
VXF53, DN 15–50 AG70-10
VXF53, DN 65–150 AG70-10
VXF61, DN 15–25 AG70-10
VXF61, DN 40–50 AG70-14
VXF61, DN 65–150 AG70-14
VXF61_2, DN 15–50 AG70-10
VXF61_2, DN 65–150 AG70-10
VXG41, DN 15–50 AG70-10
VXG11, DN 25–40 AG70-10
