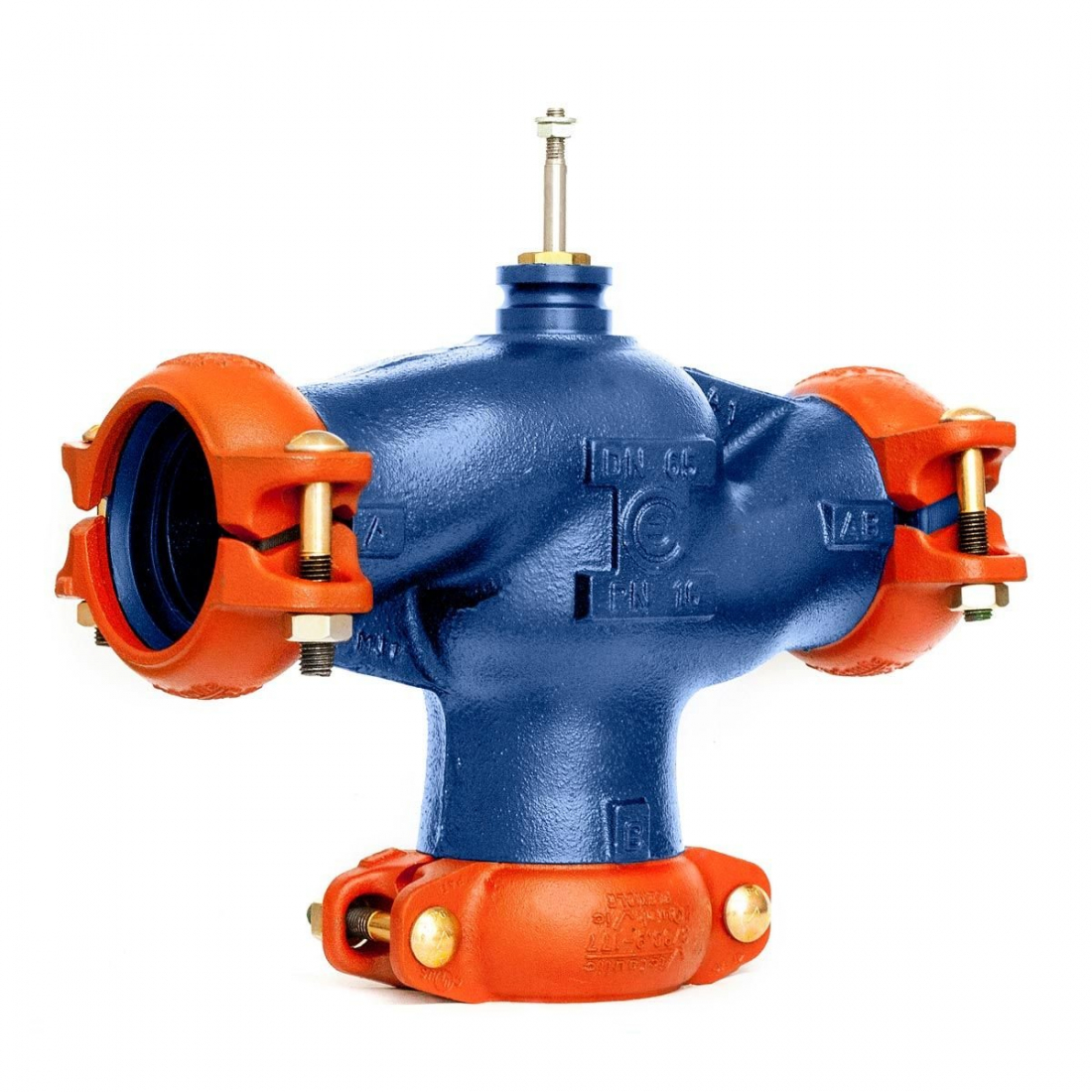

3-cestný regulační ventil 3FGB - PS89

3-cestný regulační ventil 3FGB - PS89

3-cestné regulační ventily 3FGB jsou armatury s drážkovým spojem určené pro přesnou regulaci výkonu středně velkých a velkých spotřebičů, popřípadě okruhů spotřebičů Jsou k dispozici v připojavacích rozměrech 76,1 - 168,3 mm v celkovém rozsahu Kvs hodnot 40–200 a s pracovním zdvihem 25/45 mm.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace
  • Technologické rozvody - připojení např. pomocí spojek Victaulic

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil s drážkovým spojem 76,1 mm 40 3FGB50PS89 na dotaz
3-cestný regulační ventil s drážkovým spojem 88,9 mm 63 3FGB65PS89 na dotaz
3-cestný regulační ventil s drážkovým spojem 114,3 mm 100 3FGB80PS89 na dotaz
3-cestný regulační ventil s drážkovým spojem 139,7 mm 130 3FGB100PS89 na dotaz
3-cestný regulační ventil s drážkovým spojem 168,3 mm 200 3FGB125PS89 na dotaz

Popis

3-cestné regulační ventily 3FGB jsou armatury s drážkovým spojem určené určené pro regulaci výkonu středně velkých a velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody, atp.

Pracovní zdvih 25/45 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 40–200 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů všech velikostí.

Ventily 3FGB-PS89 je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
  • Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
  • Uzavírání portu A nebo portu B
Rozměry 76,1–150 mm
Jmenovitý tlak PN 16
Pracovní zdvih
76,1 - 88,9 mm 25 mm
114,3 - 168,3 mm 45 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: VITON
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky

3FGB-PS89 na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

3FGB-PS89 na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky
  • Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
  • Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu

3FGB-PS89 na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem

3FGB-PS89 na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem
