Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange, PN 25

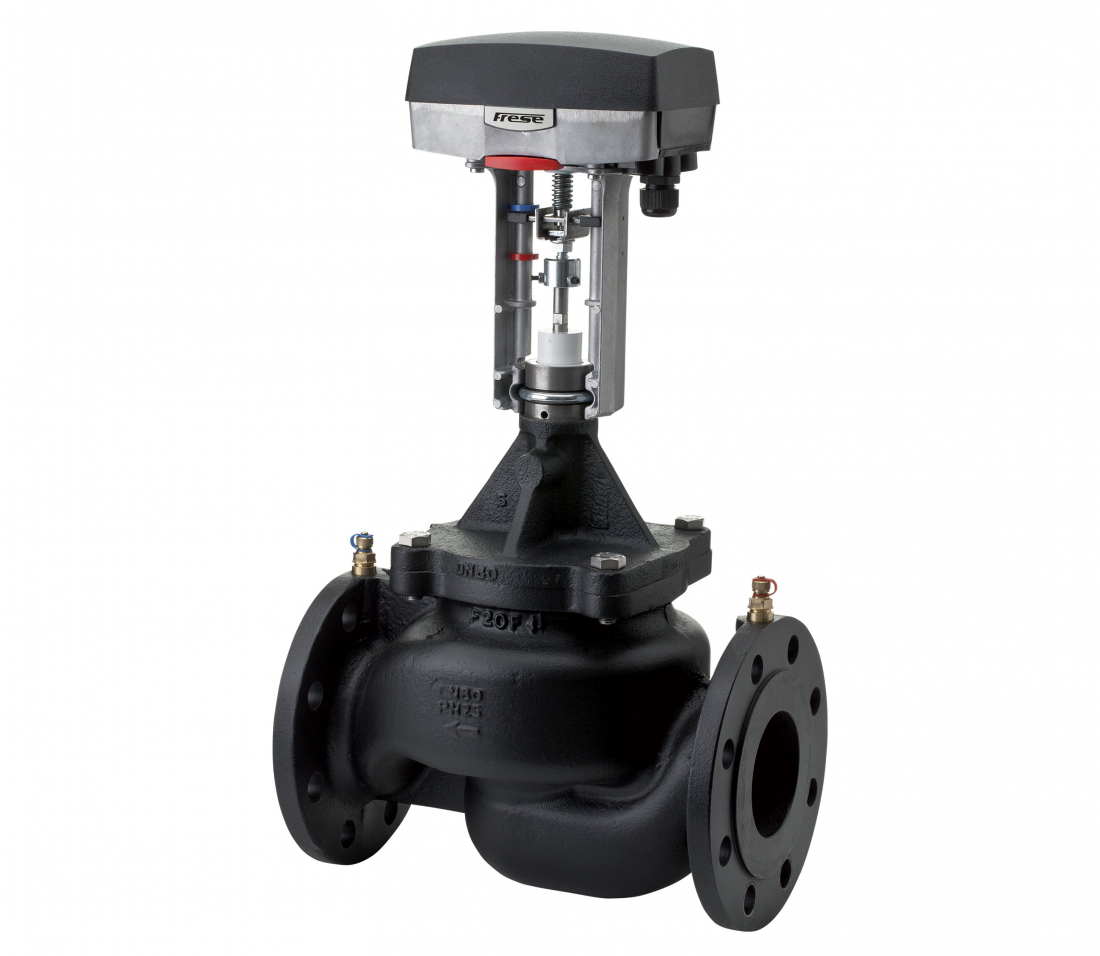

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištění hydraulické stability rozvodu. Jsou k dispozici v DN 50–300 a tlakové třídě PN 25.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem

Podívejte se jak Optima Compact pracuje - odkaz na animaci

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange, PN 25

Poptat produkt

Ke stažení

Katalogový list Optima Compact Flange (PDF dokument)

Varianty

Varianta produktu	rozsah průtoku (m3/h)	Obj. číslo	Cena bez DPH	BIM	DWG
Optima Compact Flange DN 50LF PN 25	2,48–15	53-1220	36 004 Kč	2018 2019	CAD
Optima Compact Flange DN 50HF PN 25	3,92–24	53-1230	37 885 Kč	2018 2019	CAD
Optima Compact Flange DN 65LF PN 25	4,38–25	53-1221	43 460 Kč	2018 2019	CAD
Optima Compact Flange DN 65HF PN 25	5,95–35	53-1231	45 151 Kč	2018 2019	CAD
Optima Compact Flange DN 80LF PN 25	5,34–34	53-1222	60 471 Kč	2018 2019	CAD
Optima Compact Flange DN 80HF PN 25	7,02–43	53-1232	61 967 Kč	2018 2019	CAD
Optima Compact Flange DN 100LF PN 25	12,1–68	53-1223	96 155 Kč	2018 2019	CAD
Optima Compact Flange DN 100HF PN 25	14,8–90	53-1233	100 010 Kč	2018 2019	CAD
Optima Compact Flange DN 125LF PN 25	18,5–110	53-1224	119 465 Kč	2018 2019	CAD
Optima Compact Flange DN 125HF PN 25	23–135	53-1234	120 967 Kč	2018 2019	CAD
Optima Compact Flange DN 150LF PN 25	25–148	53-1225	202 456 Kč	2018 2019	CAD
Optima Compact Flange DN 150HF PN 25	32–195	53-1235	215 297 Kč	2018 2019	CAD
Optima Compact Flange DN 200LF PN 25	95–210	53-1226	263 637 Kč	2018 2019	CAD
Optima Compact Flange DN 200HF PN 25	130–280	53-1236	278 122 Kč	2018 2019	CAD
Optima Compact Flange DN 250LF PN 25	190–475	53-1227	na dotaz	2018 2019	CAD
Optima Compact Flange DN 250HF PN 25	245–600	53-1237	na dotaz	2018 2019	CAD
Optima Compact Flange DN 300LF PN 25	190–475	53-1228	na dotaz	2018 2019	CAD
Optima Compact Flange DN 300HF PN 25	245–600	53-1238	na dotaz	2018 2019	CAD

Popis

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištěný hydraulické stability rozvodu.

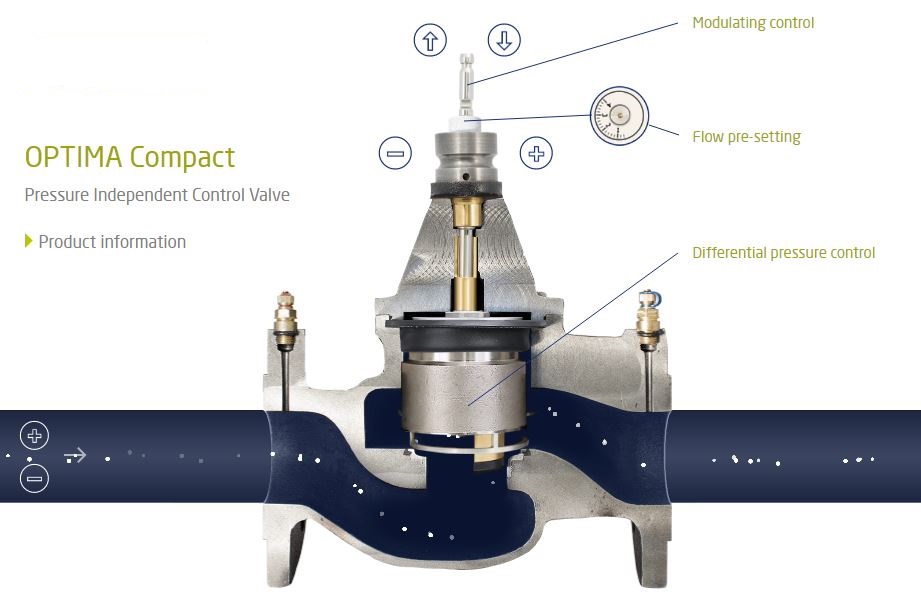

Jedná se o sdružení 3 armatur v jednu:

2-cestný regulační ventil (možnost havarijní funkce)
automatický vyvažovací ventil
regulátor tlakové diference udržující konstantní tlakovou ztrátu na regulační kuželce 2-cestného regulačního ventilu

Hlavní výhody:

Konstantní tlaková ztráta na regulační kuželce
Autorita regulace A=1 nezávislá na nastavení omezovače průtoku i na měnících se
Nastavení omezovače průtoku nemá vliv na pracovní zdvih regulační kuželky - pro vlastní regulaci je vždy k dispozici plný pracovní zdvih
Velký výběr ovládacích pohonů včetně pohonů s havarijní funkcí pro všechny dimenze

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou ideální regulační ventily pro velké spotřebiče v soustavách s proměnným průtokem.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem (pohony s havarijní funkcí)

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Přednastavení nominálního průtoku okruhem spotřebiče
Měření průtoku, tlaku a teploty
Uzavírání

Rozměry

DN 50–300

Jmenovitý tlak

PN 25

Max. pracovní teplota

DN 50–125: 120 °C
DN 150–300: 110 °C

Min. pracovní teplota

0 °C

Max. diferenční tlak

800 kPa

Max. uzavírací tlak

800 kPa

Materiál

Tělo ventilu:	PN 25 litina GJS-400
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Typické použití

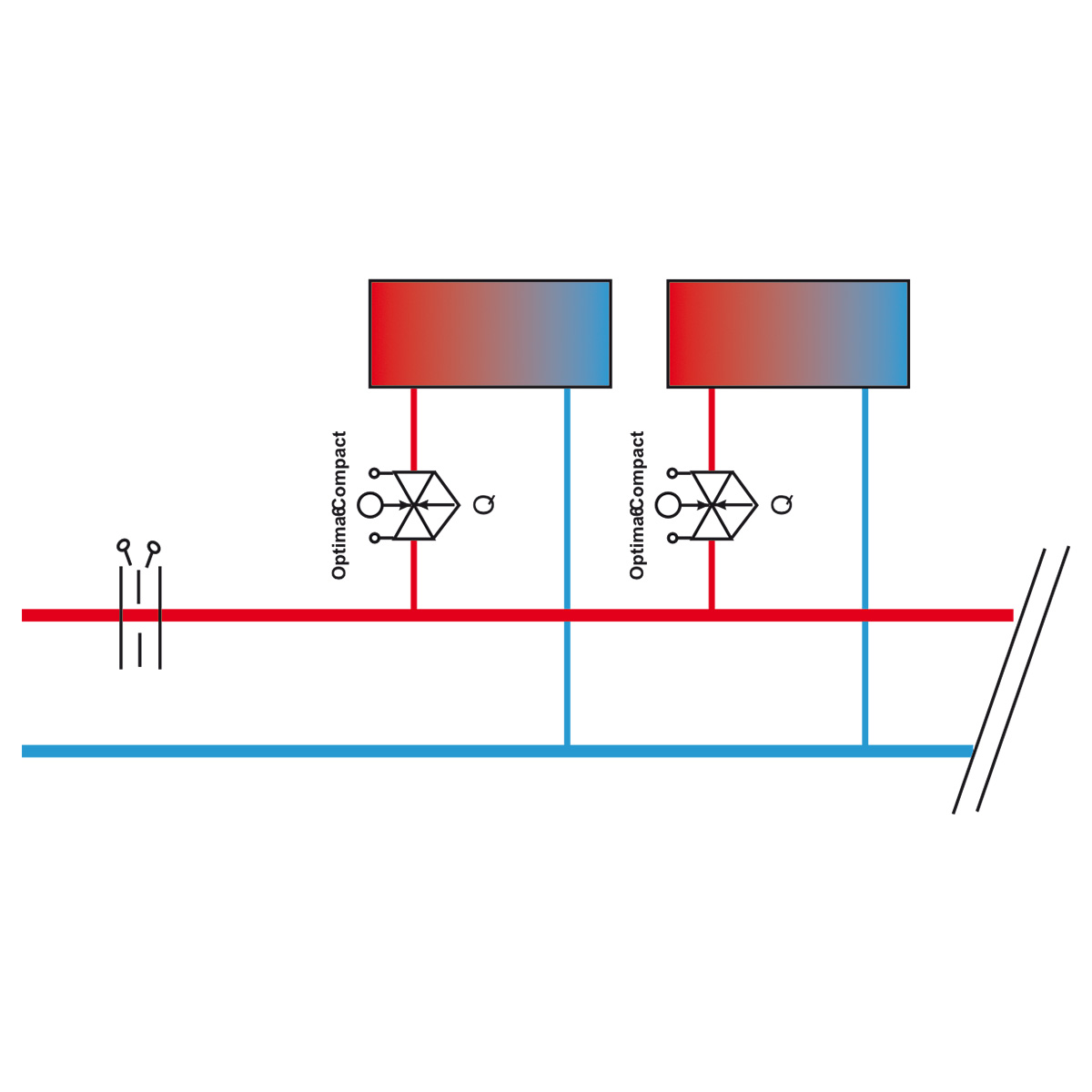

Velké spotřebiče v soustavě s proměnným průtokem - typicky VZT jednotky.
Předávací stanice tepla v soustavách CZT - s použitím pohonů s havarijní funkcí
Směšovací uzly s tlakově nezávislým vstupem

Možnosti použití

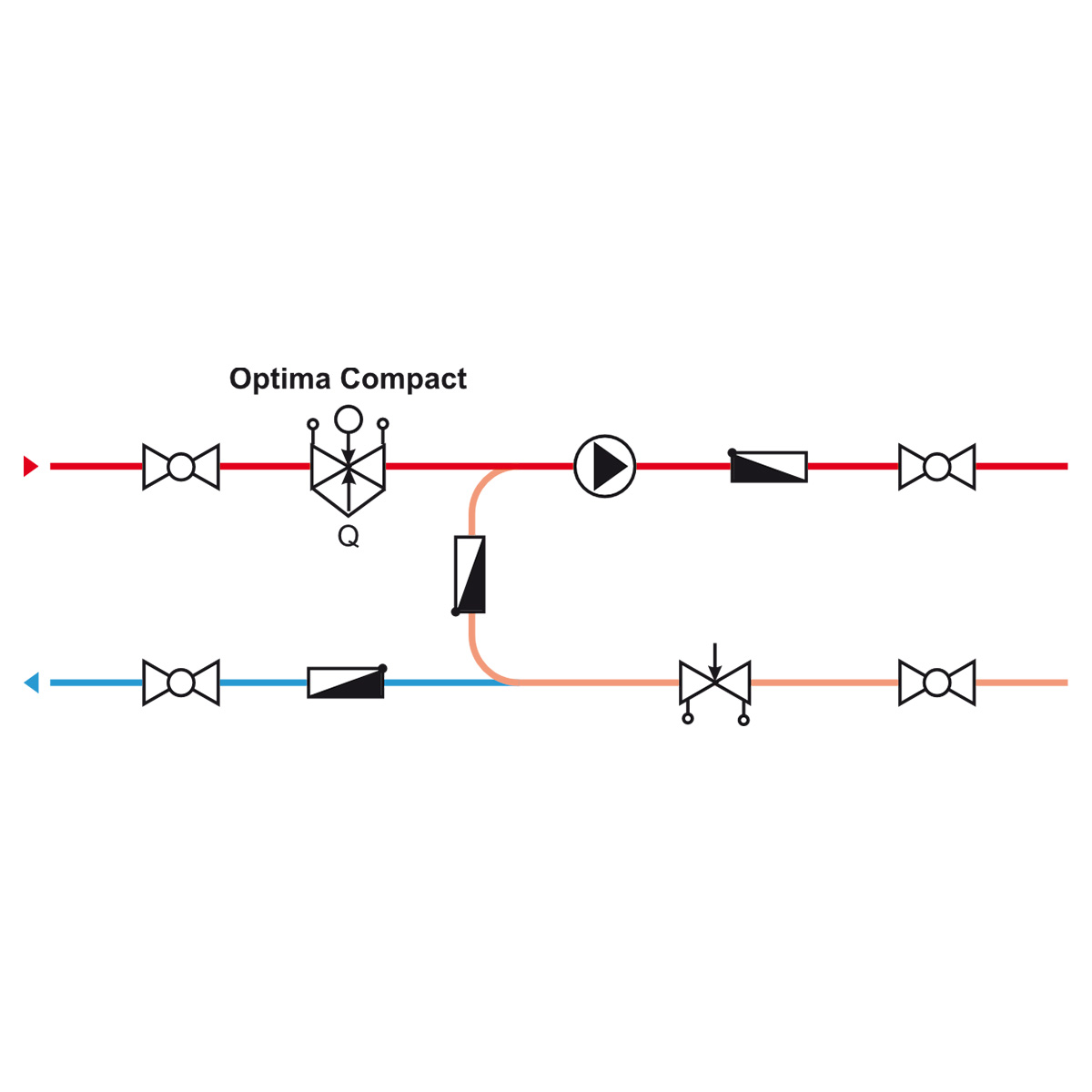

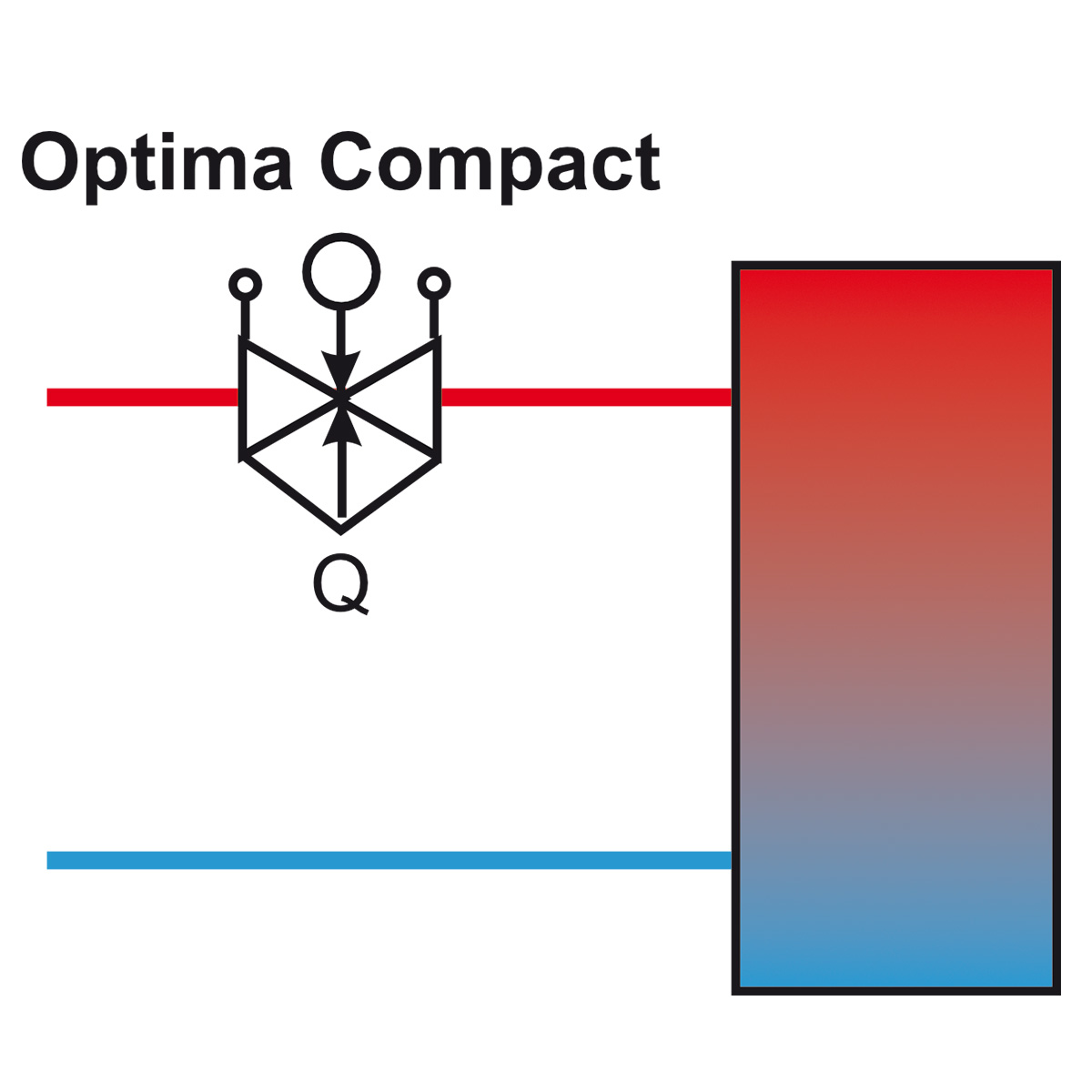

Optima Compact Flange na vstupu do většího spotřebiče

regulace výkonu spotřebiče změnou průtoku
omezení max. průtoku daným spotřebičem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
kompletní diagnostika v místě instalace

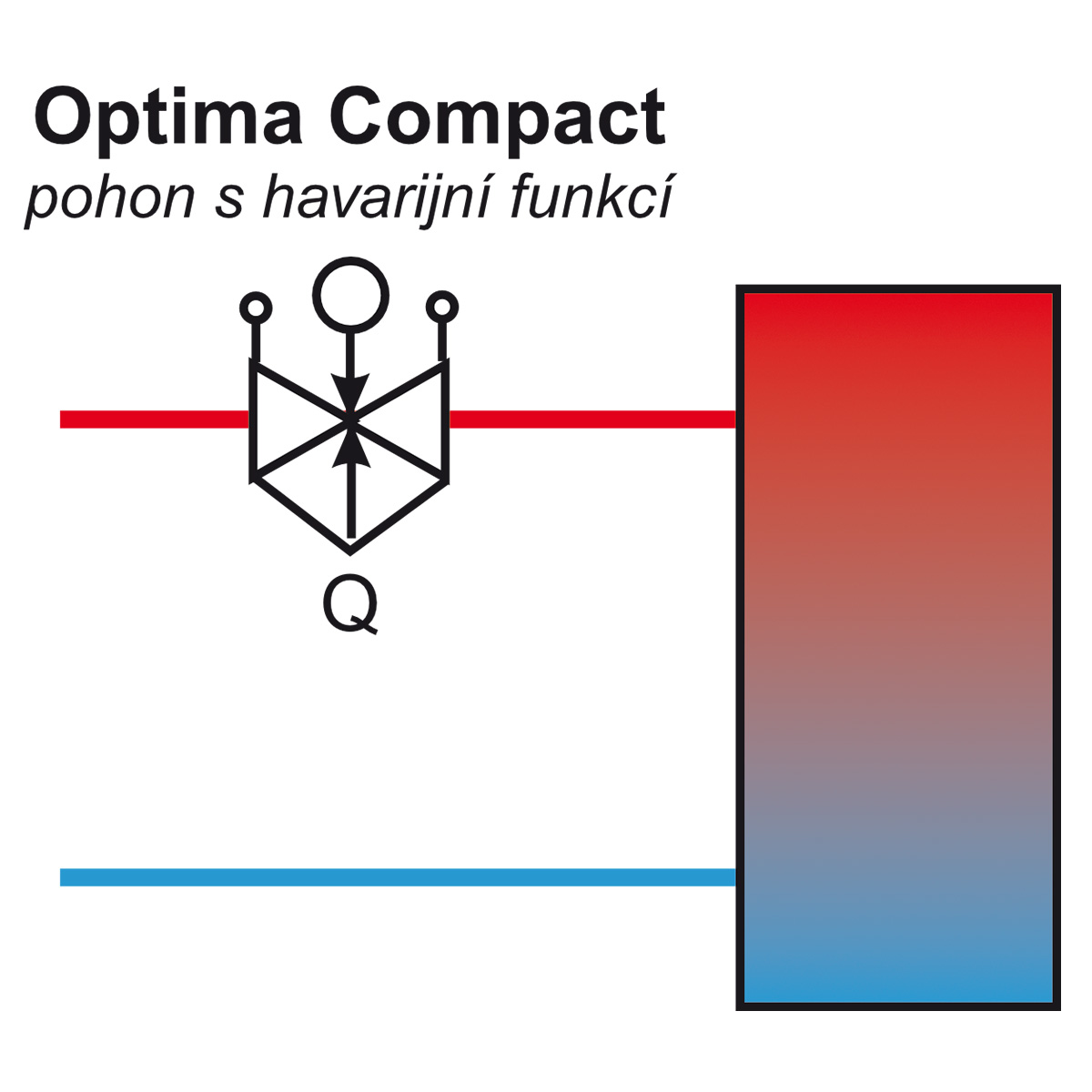

Optima Compact Flange na primární straně předávací stanice tepla

regulace výkonu okruhu vytápění / okruhu přípravy teplé vody
omezení max. průtoku daným okruhem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
při použití ovládacího pohonu s havarijní funkcí plní i funkci havarijního ventilu
