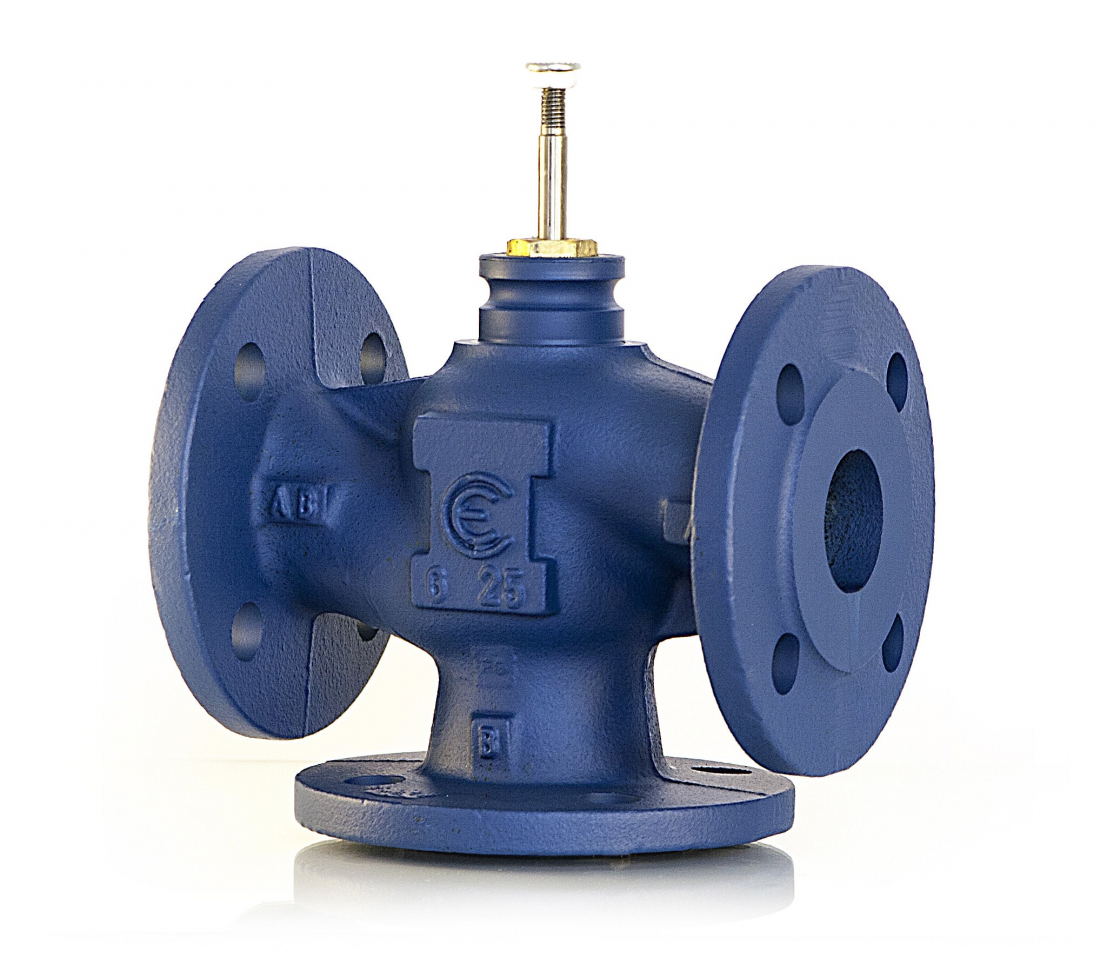

3-cestný regulační ventil 3FGB

3-cestný regulační ventil 3FGB

3-cestné regulační ventily 3FGB jsou přírubové armatury určené pro přesnou regulaci výkonu středně velkých a velkých spotřebičů, popřípadě okruhů spotřebičů Jsou k dispozici v DN 15–150 v celkovém rozsahu Kvs hodnot 6,3–300 a s pracovním zdvihem 25/45 mm.

Verze 3FGB.L jsou identické ventily s minimální netěsností.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil DN 25 6,3 3FGB25R7 6 574 Kč
3-cestný regulační ventil DN 25 10 3FGB25 6 574 Kč
3-cestný regulační ventil DN 32 19 3FGB32 8 027 Kč
3-cestný regulační ventil DN 40 25 3FGB40 8 464 Kč
3-cestný regulační ventil DN 50 40 3FGB50 9 606 Kč
3-cestný regulační ventil DN 65 63 3FGB65 11 491 Kč 2018 2019
3-cestný regulační ventil DN 80 100 3FGB80 14 512 Kč 2018 2019
3-cestný regulační ventil DN 100 130 3FGB100 20 549 Kč 2018 2019
3-cestný regulační ventil DN 125 200 3FGB125 30 037 Kč 2018 2019
3-cestný regulační ventil DN 150 300 3FGB150 44 422 Kč 2018 2019
3-cestný regulační ventil DN 65 netěsnost 0,01Kvs 63 3FGB65L 16 380 Kč
3-cestný regulační ventil DN 80 netěsnost 0,01Kvs 100 3FGB80L 20 614 Kč
3-cestný regulační ventil DN 100 netěsnost 0,01Kvs 130 3FGB100L 28 344 Kč
3-cestný regulační ventil DN 125 netěsnost 0,01Kvs 200 3FGB125L 47 976 Kč
3-cestný regulační ventil DN 150 netěsnost 0,01Kvs 300 3FGB150L 66 314 Kč

Popis

3-cestné regulační ventily 3FGB jsou přírubové armatury určené pro regulaci výkonu středně velkých a velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody, atp.

Provedení 2FGB.L s netěsností do 0,01 % z Kvs je vhodné pro okruhy s požadavkem na extrémní těsnost obou portů (A i B).

Pracovní zdvih 25/45 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 6,3–300 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů všech velikostí.

Ventily 3FGB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
  • Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
  • Uzavírání portu A nebo portu B
Rozměry DN 25–150
Jmenovitý tlak PN 16
Pracovní zdvih
DN 25–65 25 mm
DN 80–150 45 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: VITON
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky

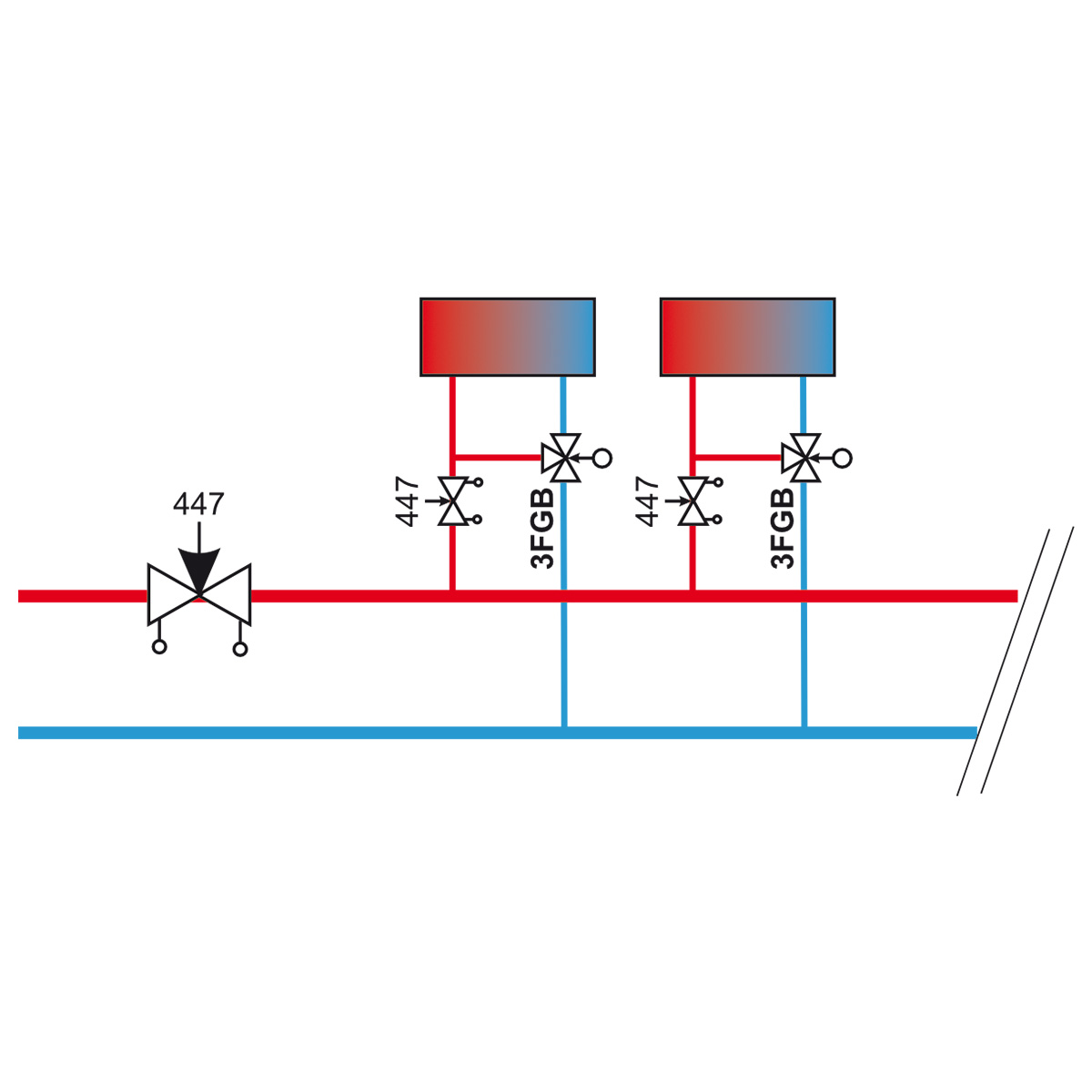

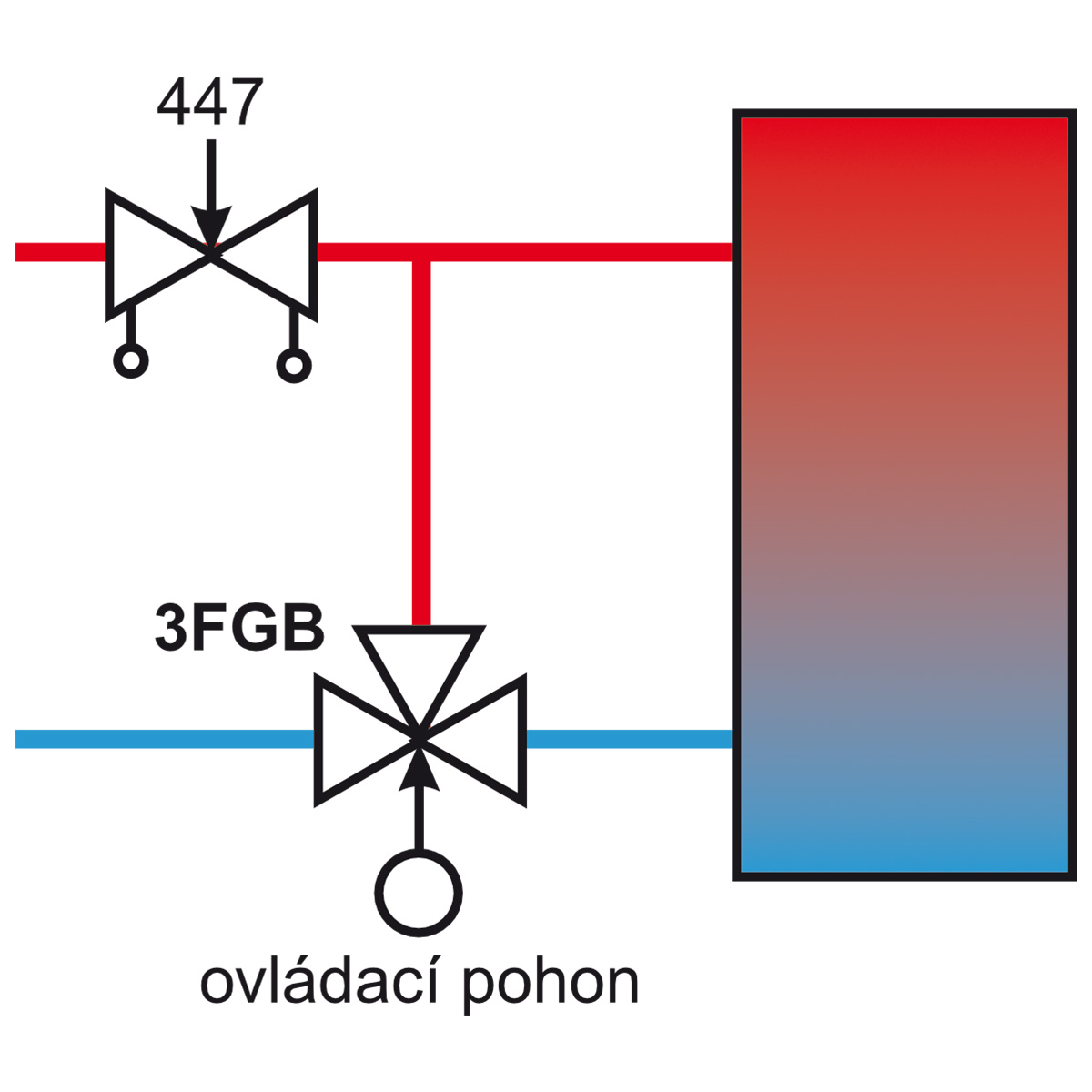

3FGB na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

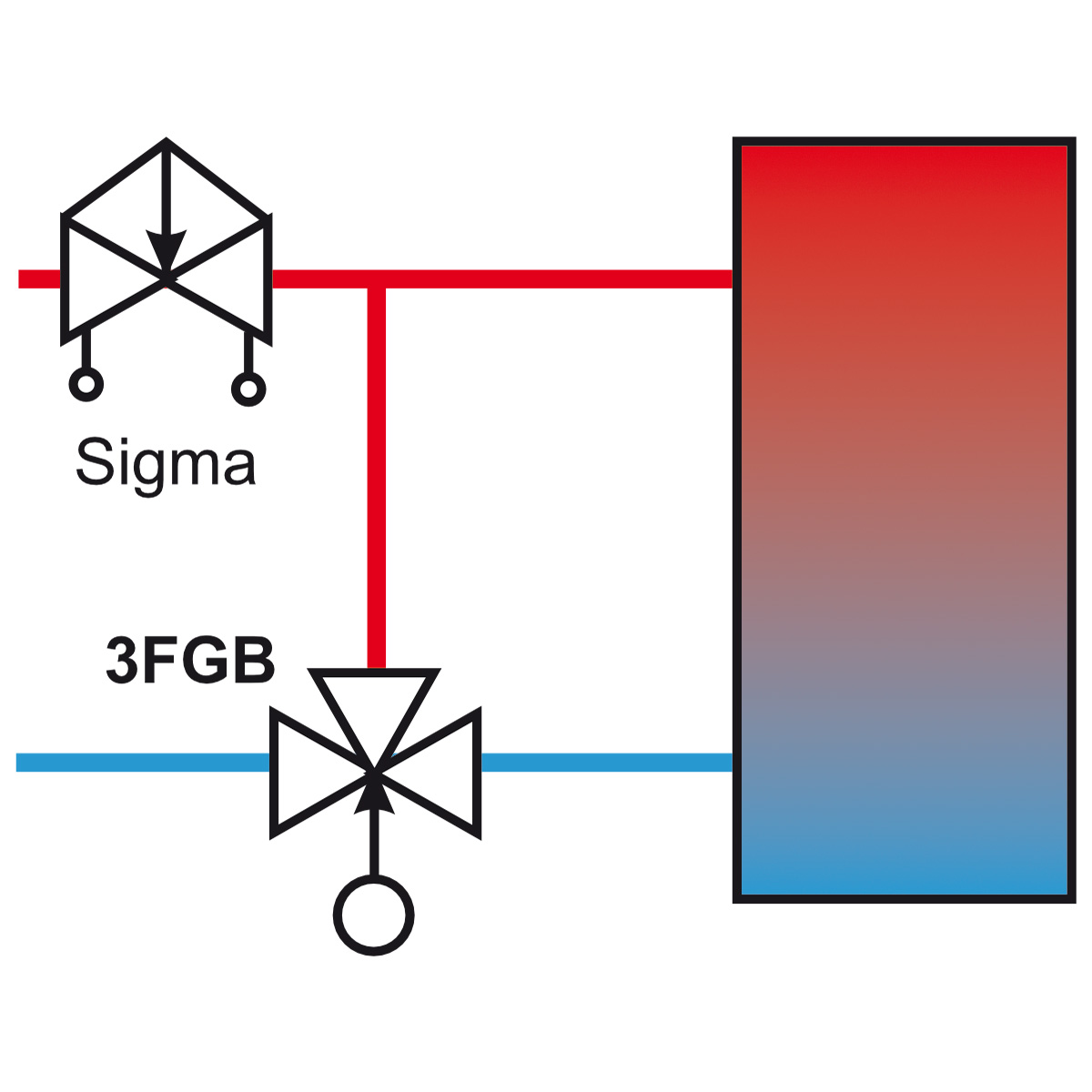

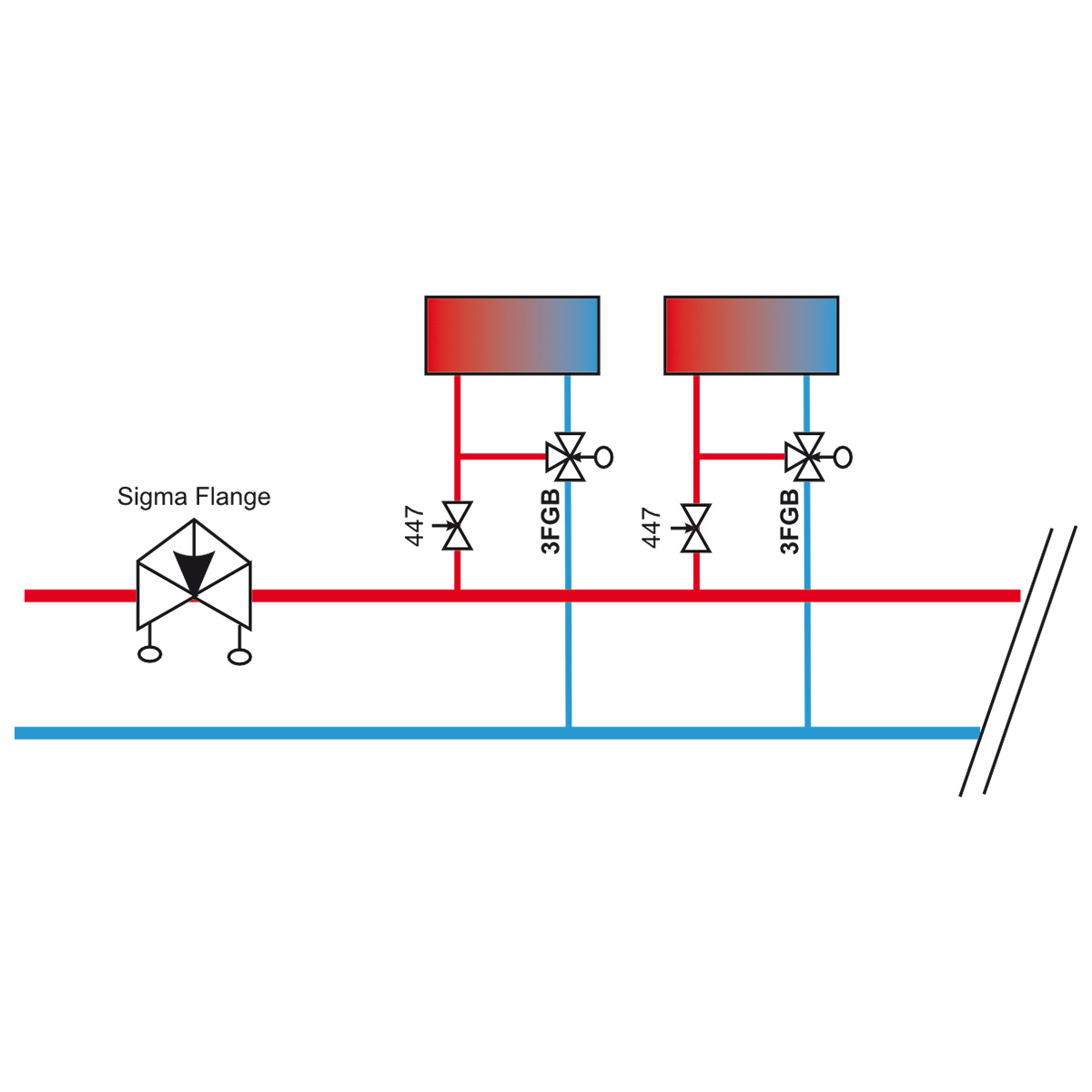

3FGB na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky
  • Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
  • Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu

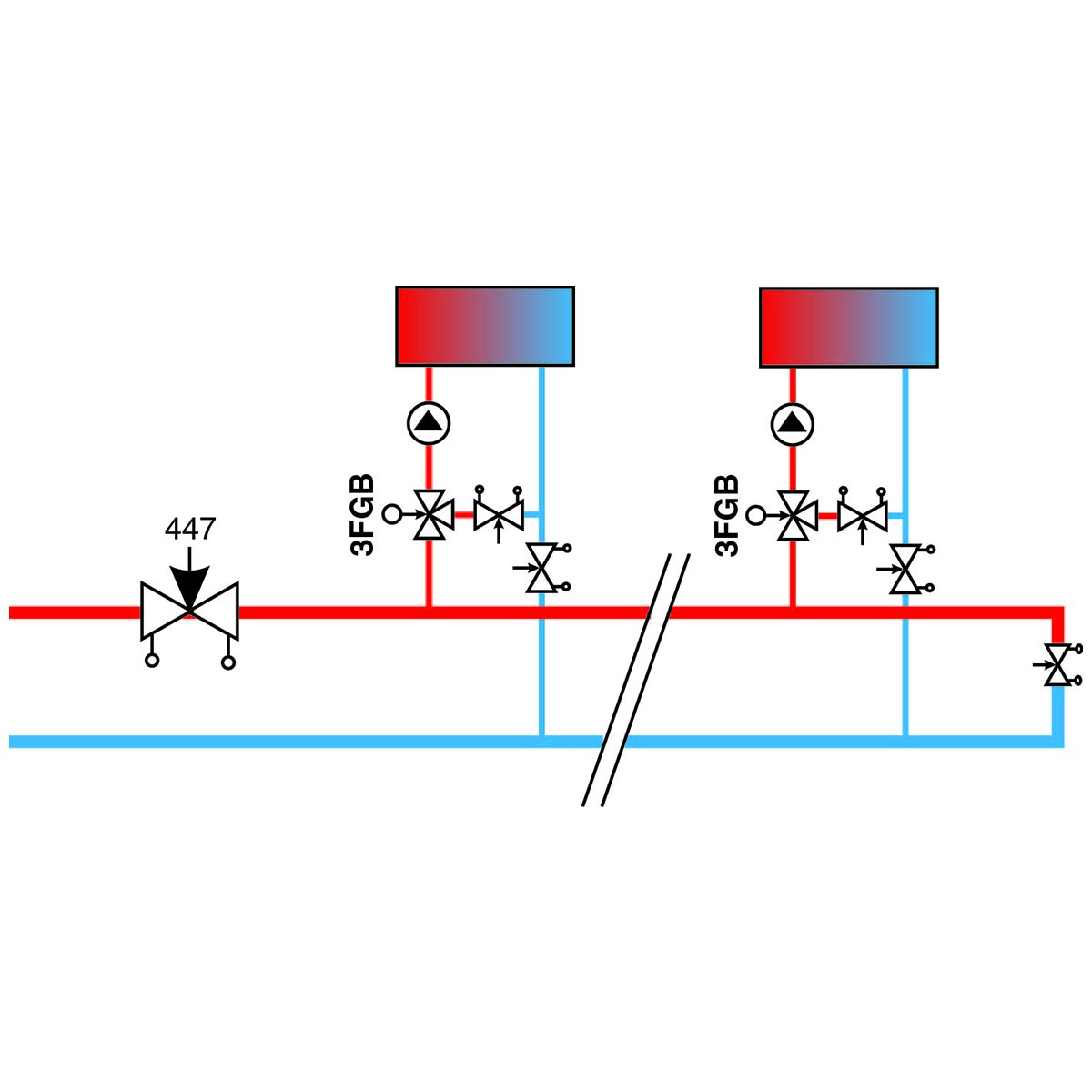

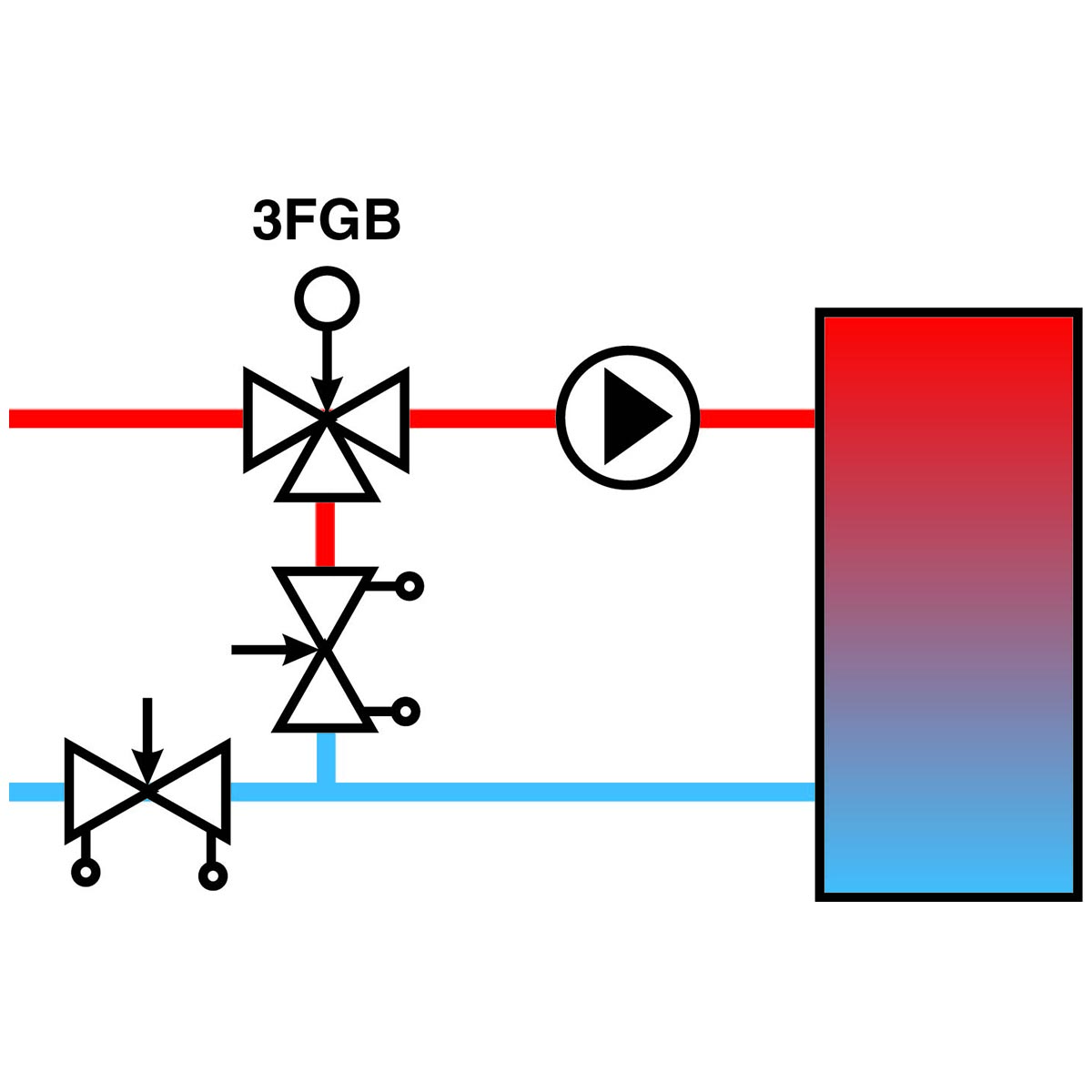

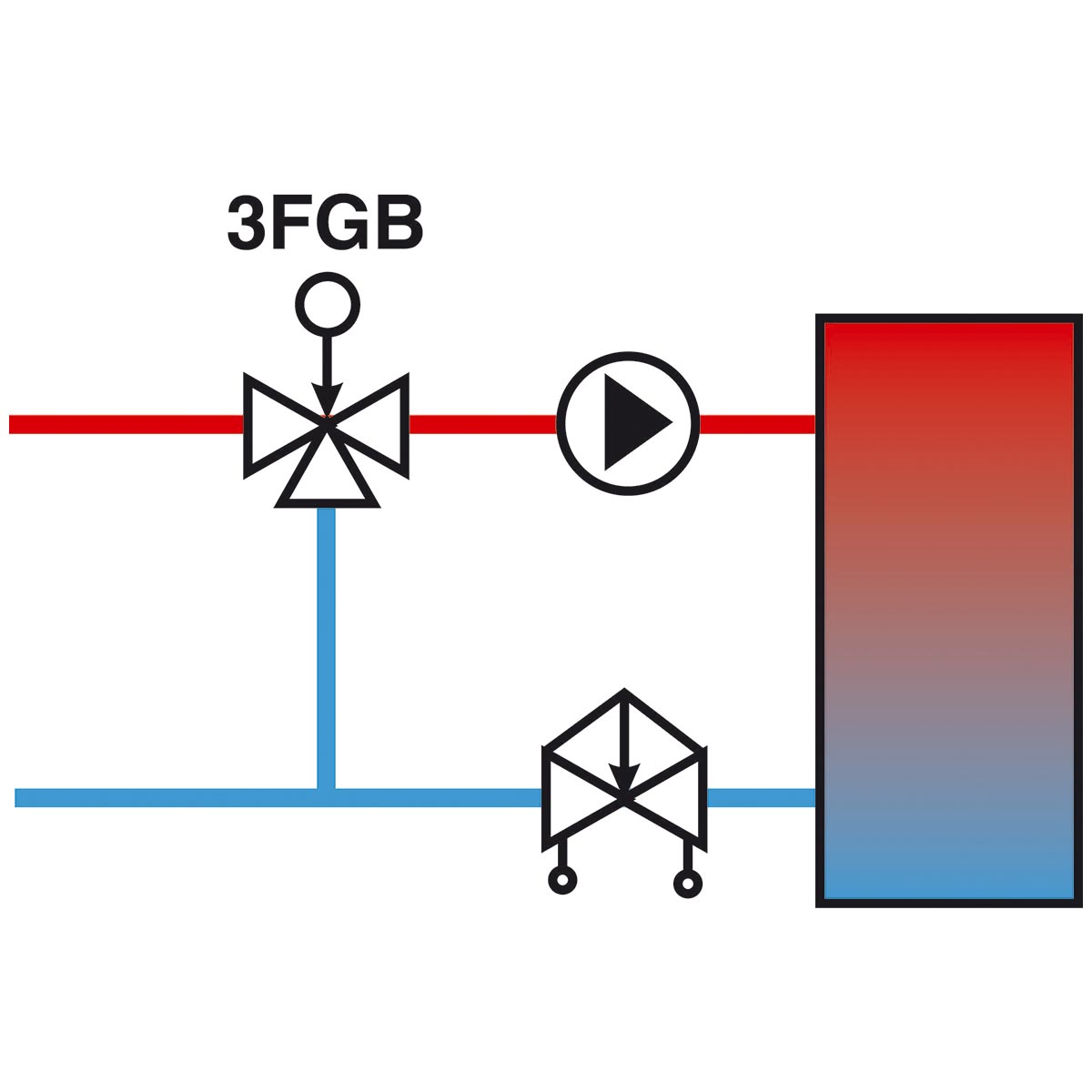

3FGB na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem

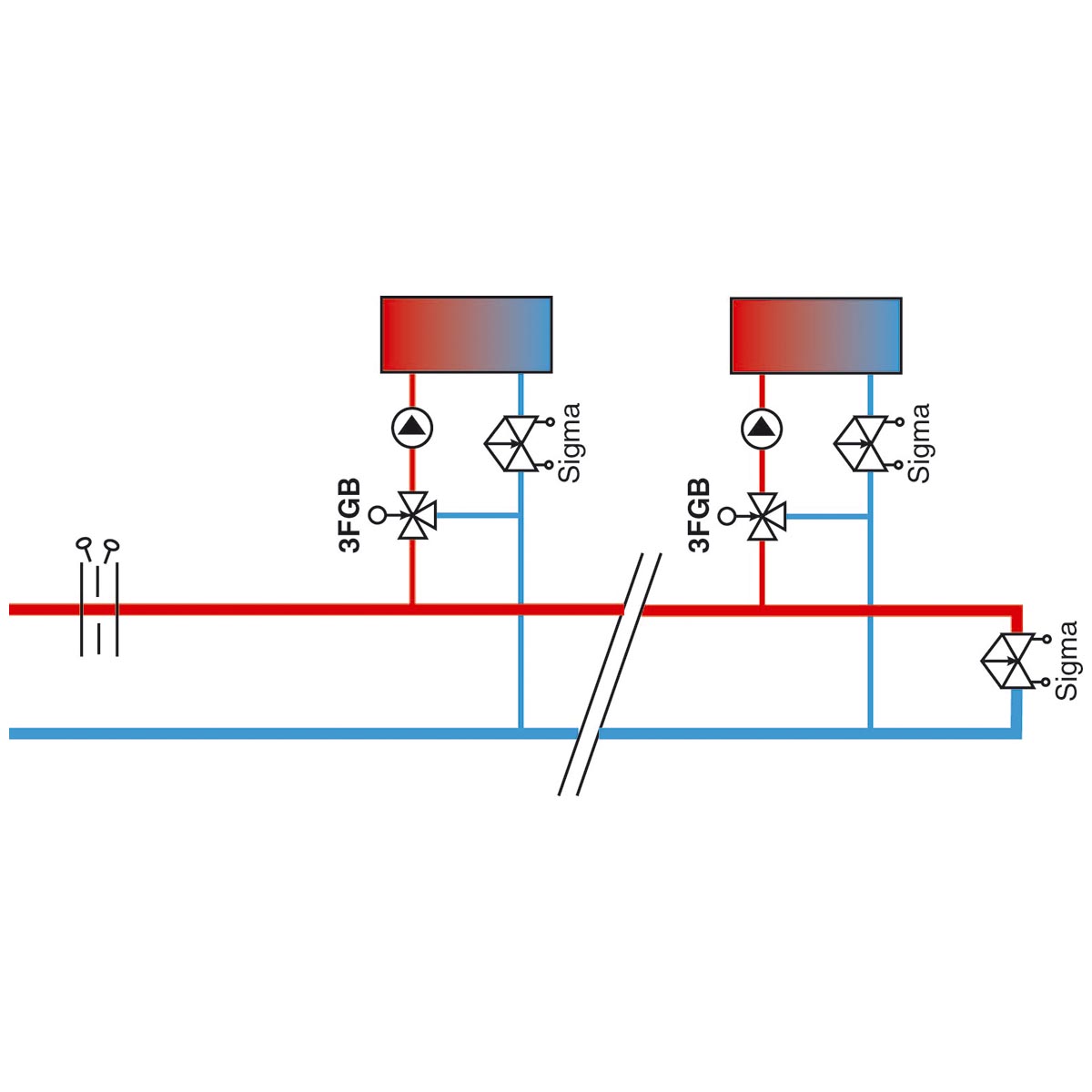

3FGB na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem
