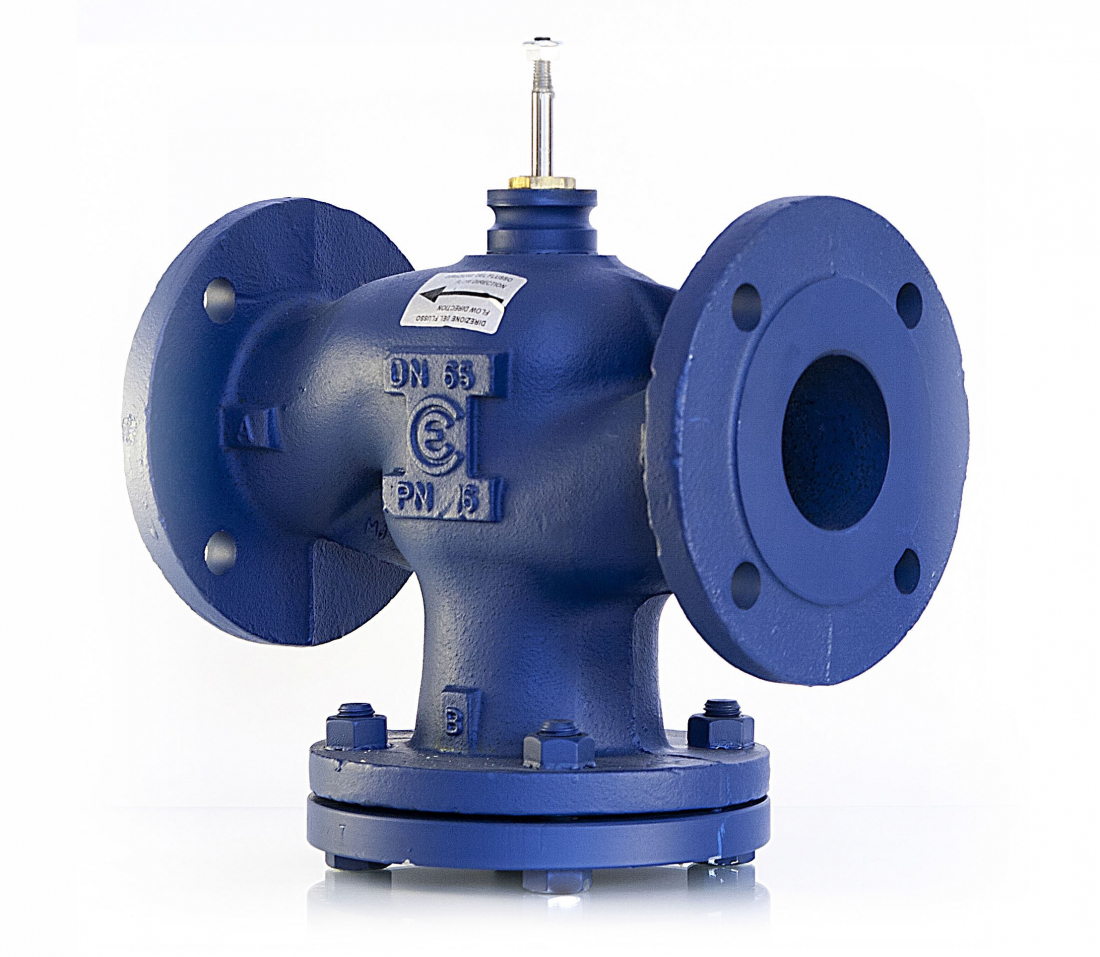

2-cestný regulační ventil 2FGB.B s tlakově vyváženou kuželkou

2-cestný regulační ventil 2FGB.B s tlakově vyváženou kuželkou

2-cestné regulační ventily 2FGB.B jsou přírubové armatury s tlakově vyváženou kuželkou určené pro přesnou regulaci výkonu velkých spotřebičů, popřípadě okruhů spotřebičů, změnou průtoku. Jsou k dispozici v DN 65–150 v celkovém rozsahu Kvs hodnot 63–300 a s pracovním zdvihem 25/45 mm.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
2-cestný regulační ventil 2FGB.B s tlakově vyváženou kuželkou

2-cestný regulační ventil 2FGB.B s tlakově vyváženou kuželkou

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
2-cestný regulační ventil DN 65 63 2FGB65B 22 784 Kč
2-cestný regulační ventil DN 80 100 2FGB80B 26 622 Kč
2-cestný regulační ventil DN 100 130 2FGB100B 31 383 Kč
2-cestný regulační ventil DN 125 200 2FGB125B 44 986 Kč
2-cestný regulační ventil DN 150 300 2FGB150B 50 255 Kč
2-cestný regulační ventil DN 200 500 2FGA200B 211 700 Kč

Popis

2-cestné regulační ventily 2FGBB s tlakově vyváženou kuželkou jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody, atp.

Tlakově vyvážená kuželka umožňuje použít pohony s malou ovládací silou i pro soustavy s velkými diferenčními tlaky.

Pracovní zdvih 25/45 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 63–300 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů všech velikostí.

Ventily 2FGB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Havarijní funkce (při použití ovládacích pohonů s HF funkcí)
  • Uzavírání
Rozměry DN 65–200
Jmenovitý tlak PN 16
Pracovní zdvih
DN 65 25 mm
DN 80–200 45 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: Viton
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

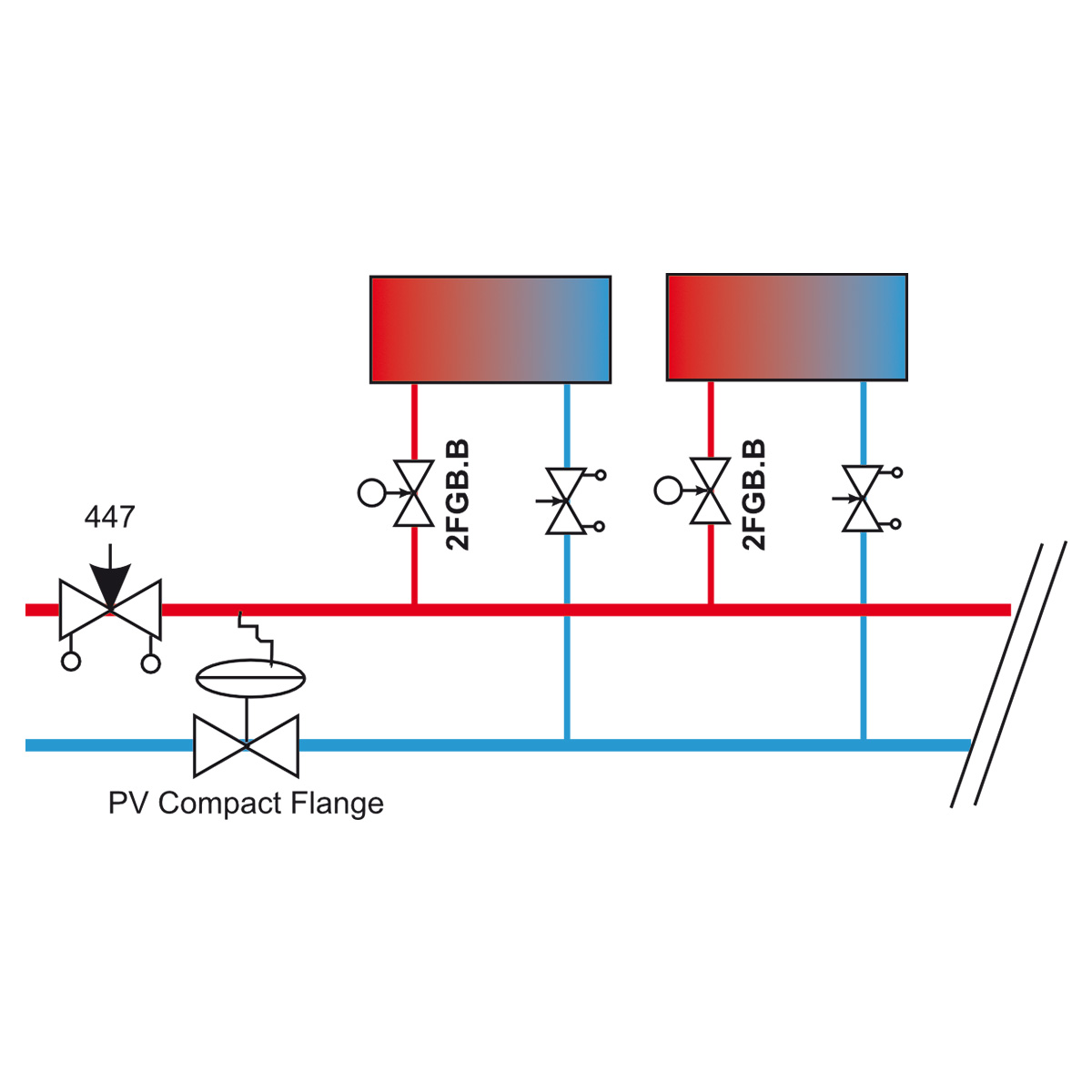

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky včetně jednotek přesné klimatizace
  • Předávací stanice tepla
  • Příprava teplé vody

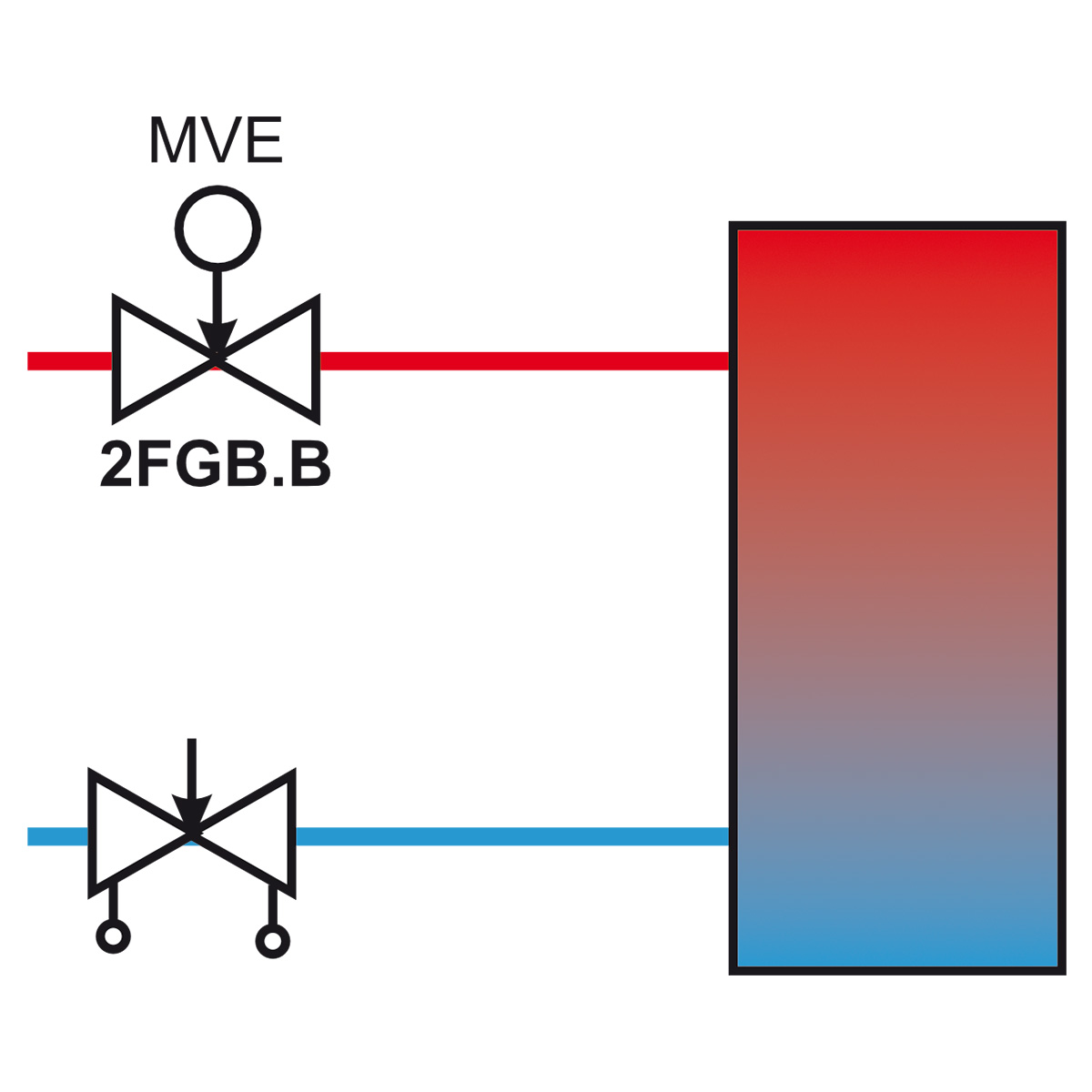

2FGB.B na vstupu do spotřebiče / okruhu spotřebičů

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
