Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange, PN 16

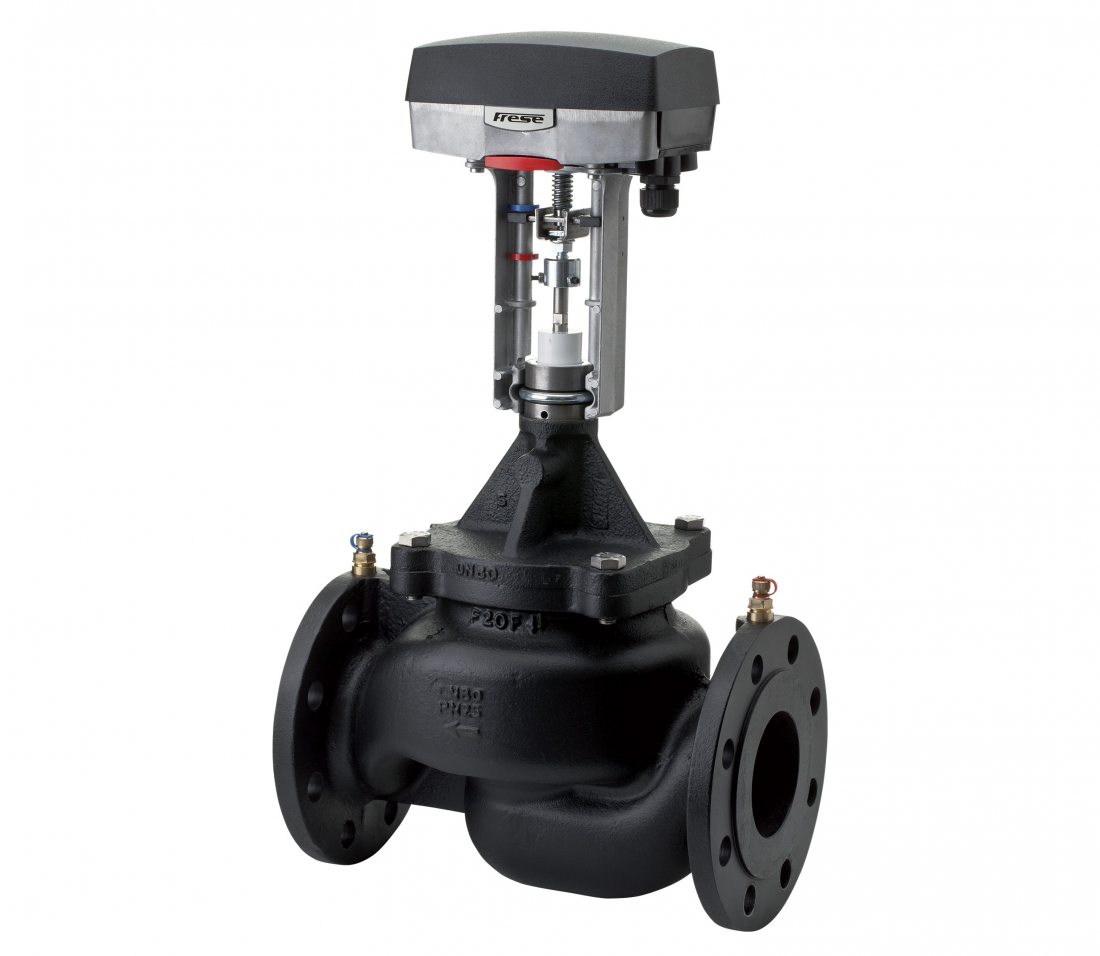

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištění hydraulické stability rozvodu. Jsou k dispozici v DN 50–300 a tlakové třídě PN 16.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem

Podívejte se jak Optima Compact pracuje - odkaz na animaci

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange, PN 16

Poptat produkt

Ke stažení

Katalogový list Optima Compact Flange (PDF dokument)

Varianty

Varianta produktu	rozsah průtoku (m3/h)	Obj. číslo	Cena bez DPH	BIM	DWG
Optima Compact Flange DN 50 LF, PN 16	2,48–15	53-1200	25 256 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 50 HF, PN 16	3,92–24	53-1210	31 389 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 65 LF, PN 16	4,38–25	53-1201	33 388 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 65 HF, PN 16	5,95–35	53-1211	36 079 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 80 LF, PN 16	5,34–34	53-1202	39 897 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 80 HF, PN 16	7,02–43	53-1212	44 021 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 100 LF, PN 16	12,1–68	53-1203	62 109 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 100 HF, PN 16	14,8–90	53-1213	72 517 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 125 LF, PN 16	18,5–110	53-1204	106 910 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 125 HF, PN 16	23–135	53-1214	114 489 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 150 LF, PN 16	25–148	53-1205	181 177 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 150 HF, PN 16	32–195	53-1215	192 893 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 200 LF, PN 16	95–210	53-1206	238 751 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 200 HF, PN 16	130–280	53-1216	255 938 Kč	2018 2019	CAD STEP
Optima Compact Flange DN 250 LF, PN 16	190–475	53-1207	na dotaz	2018 2019	CAD STEP
Optima Compact Flange DN 250 HF, PN 16	245–600	53-1217	na dotaz	2018 2019	CAD STEP
Optima Compact Flange DN 300 LF, PN 16	190–475	53-1208	na dotaz	2018 2019	CAD STEP
Optima Compact Flange DN 300 HF, PN 16	245–600	53-1218	na dotaz	2018 2019	CAD STEP

Popis

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištěný hydraulické stability rozvodu.

Jedná se o sdružení 3 armatur v jednu:

2-cestný regulační ventil (možnost havarijní funkce)
automatický vyvažovací ventil
regulátor tlakové diference udržující konstantní tlakovou ztrátu na regulační kuželce 2-cestného regulačního ventilu

Hlavní výhody:

Konstantní tlaková ztráta na regulační kuželce
Autorita regulace A=1 nezávislá na nastavení omezovače průtoku i na měnících se
Nastavení omezovače průtoku nemá vliv na pracovní zdvih regulační kuželky - pro vlastní regulaci je vždy k dispozici plný pracovní zdvih
Velký výběr ovládacích pohonů včetně pohonů s havarijní funkcí pro všechny dimenze

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou ideální regulační ventily pro velké spotřebiče v soustavách s proměnným průtokem.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem (pohony s havarijní funkcí)

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Přednastavení nominálního průtoku okruhem spotřebiče
Měření průtoku, tlaku a teploty
Uzavírání

Rozměry

DN 50–300

Jmenovitý tlak

PN 16

Max. pracovní teplota

DN 50–125: 120 °C
DN 150–300: 110 °C

Min. pracovní teplota

0 °C

Max. diferenční tlak

800 kPa

Max. uzavírací tlak

800 kPa

Materiál

Tělo ventilu:	PN 16 litina GJL-250
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Typické použití

Velké spotřebiče v soustavě s proměnným průtokem - typicky VZT jednotky.
Předávací stanice tepla v soustavách CZT s konstrukčním tlakem PN 16 - s použitím pohonů s havarijní funkcí
Směšovací uzly s tlakově nezávislým vstupem

Možnosti použití

Optima Compact Flange na vstupu do většího spotřebiče

regulace výkonu spotřebiče změnou průtoku
omezení max. průtoku daným spotřebičem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
kompletní diagnostika v místě instalace

Optima Compact Flange na primární straně předávací stanice tepla

regulace výkonu okruhu vytápění / okruhu přípravy teplé vody
omezení max. průtoku daným okruhem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
při použití ovládacího pohonu s havarijní funkcí plní i funkci havarijního ventilu
