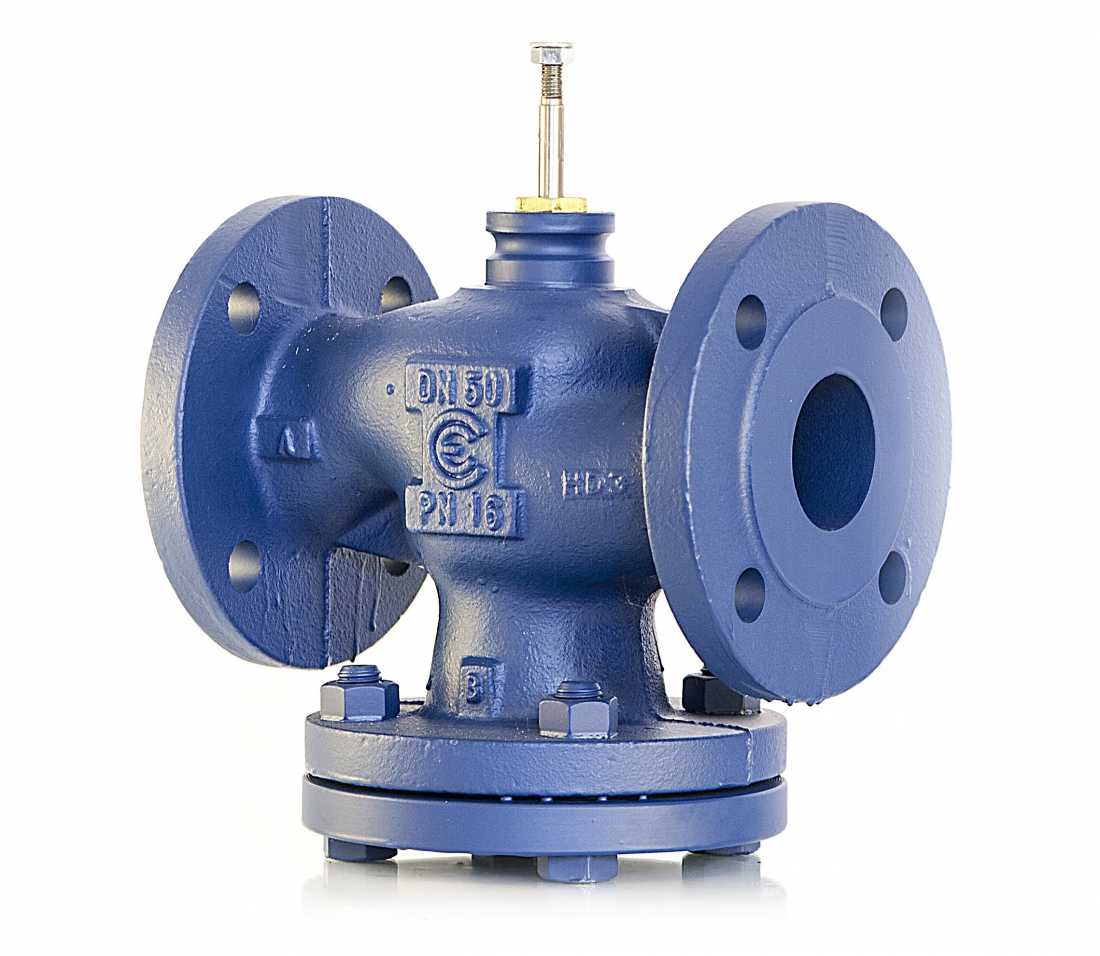

2-cestný regulační ventil 2FGB

2-cestný regulační ventil 2FGB

2-cestné regulační ventily 2FGB jsou přírubové armatury určené pro přesnou regulaci výkonu středně velkých a velkých spotřebičů, popřípadě okruhů spotřebičů, změnou průtoku. Jsou k dispozici v DN 25–150 v celkovém rozsahu Kvs hodnot 6,3–300 a s pracovním zdvihem 25/45 mm.

Verze 2FGB.L jsou identické ventily s minimální netěsností.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
2-cestný regulační ventil DN 25 6,3 2FGB25R7 5 573 Kč
2-cestný regulační ventil DN 25 10 2FGB25 5 573 Kč
2-cestný regulační ventil DN 32 19 2FGB32 6 695 Kč
2-cestný regulační ventil DN 40 25 2FGB40 6 958 Kč
2-cestný regulační ventil DN 50 40 2FGB50 7 684 Kč
2-cestný regulační ventil DN 65 63 2FGB65 9 481 Kč 2018 2019
2-cestný regulační ventil DN 80 100 2FGB80 11 995 Kč 2018 2019
2-cestný regulační ventil DN 100 130 2FGB100 16 623 Kč 2018 2019
2-cestný regulační ventil DN 125 200 2FGB125 23 814 Kč 2018 2019
2-cestný regulační ventil DN 150 300 2FGB150 35 633 Kč 2018 2019
2-cestný regulační ventil DN 65 netěsnost 0,01Kvs 63 2FGB65L 10 973 Kč
2-cestný regulační ventil DN 80 netěsnost 0,01Kvs 100 2FGB80L 14 971 Kč
2-cestný regulační ventil DN 100 netěsnost 0,01Kvs 130 2FGB100L 18 935 Kč
2-cestný regulační ventil DN 125 netěsnost 0,01Kvs 200 2FGB125L 26 857 Kč
2-cestný regulační ventil DN 150 netěsnost 0,01Kvs 300 2FGB150L 37 917 Kč

Popis

2-cestné regulační ventily 2FGB jsou přírubové armatury určené pro regulaci výkonu středně velkých a velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody, atp.

Provedení 2FGB.L s netěsností do 0,01 % z Kvs je vhodné pro okruhy s požadavkem na extrémní těsnost v zavřeném stavu.

Pracovní zdvih 25/45 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 6,3–300 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů všech velikostí.

Ventily 2FGB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Havarijní funkce (při použití ovládacích pohonů s HF funkcí)
  • Uzavírání
Rozměry DN 25–150
Jmenovitý tlak PN 16
Pracovní zdvih
DN 25–65 25 mm
DN 80–150 45 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: VITON
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

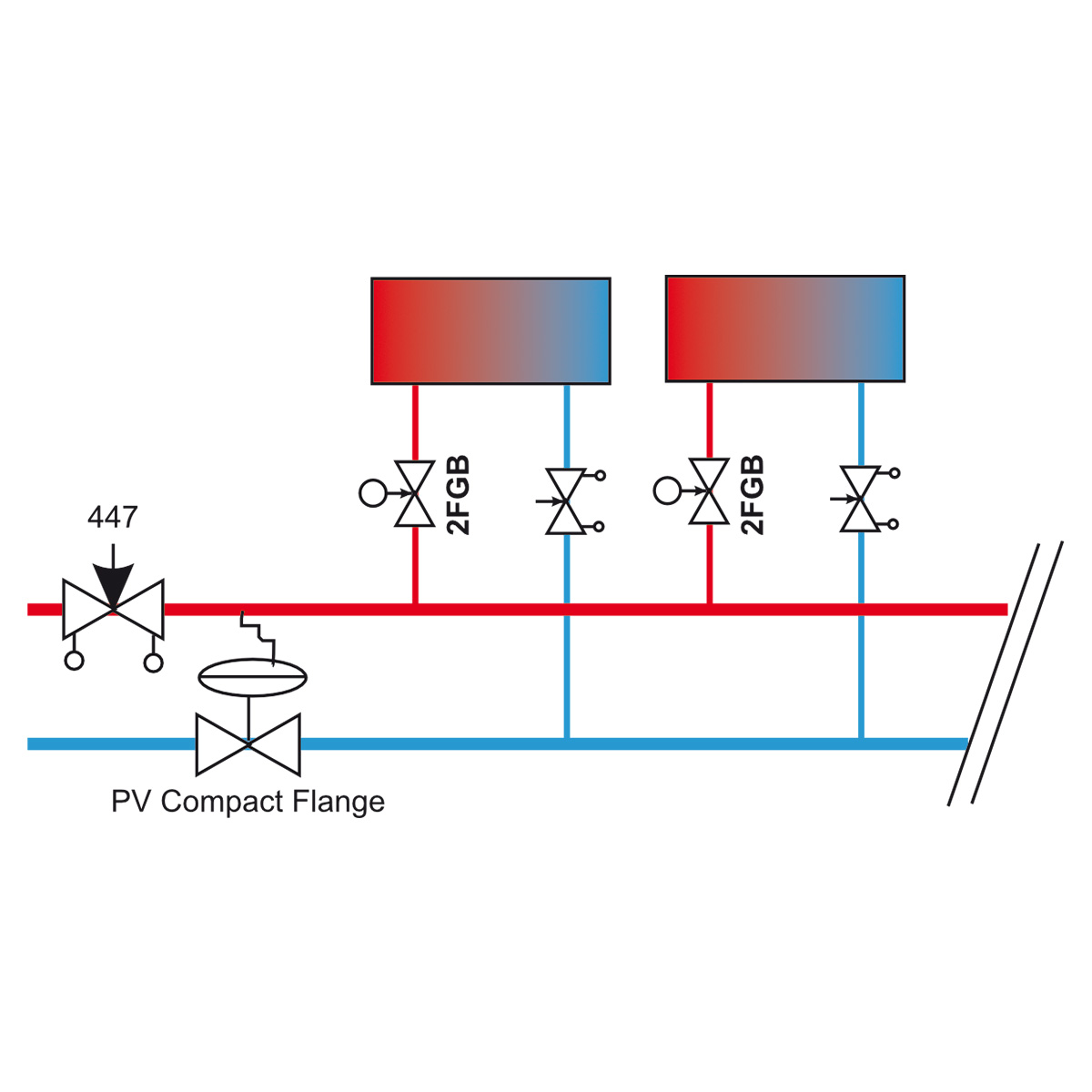

Použití

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky včetně jednotek přesné klimatizace
  • Předávací stanice tepla
  • Příprava teplé vody

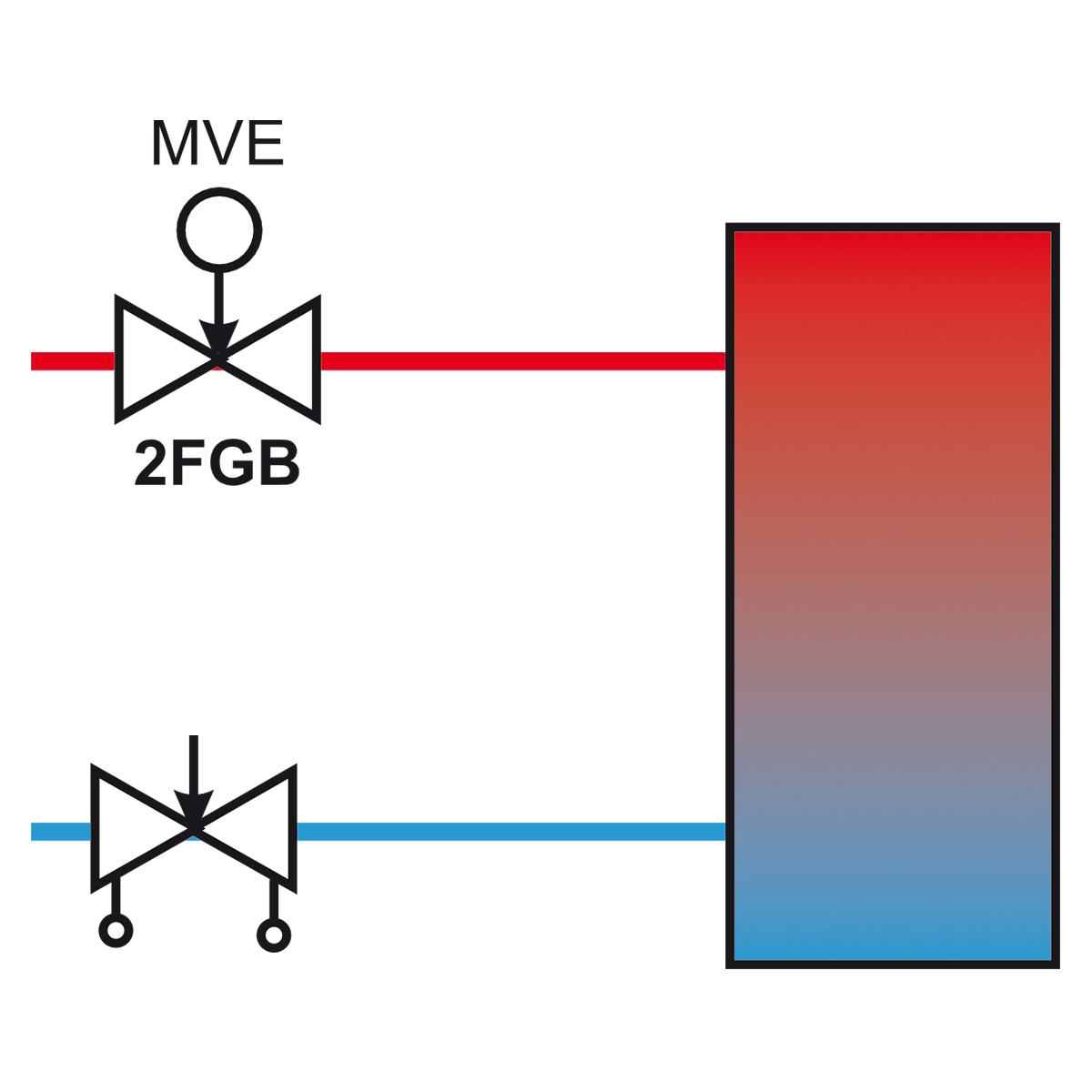

2FGB na vstupu do spotřebiče / okruhu spotřebičů

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
