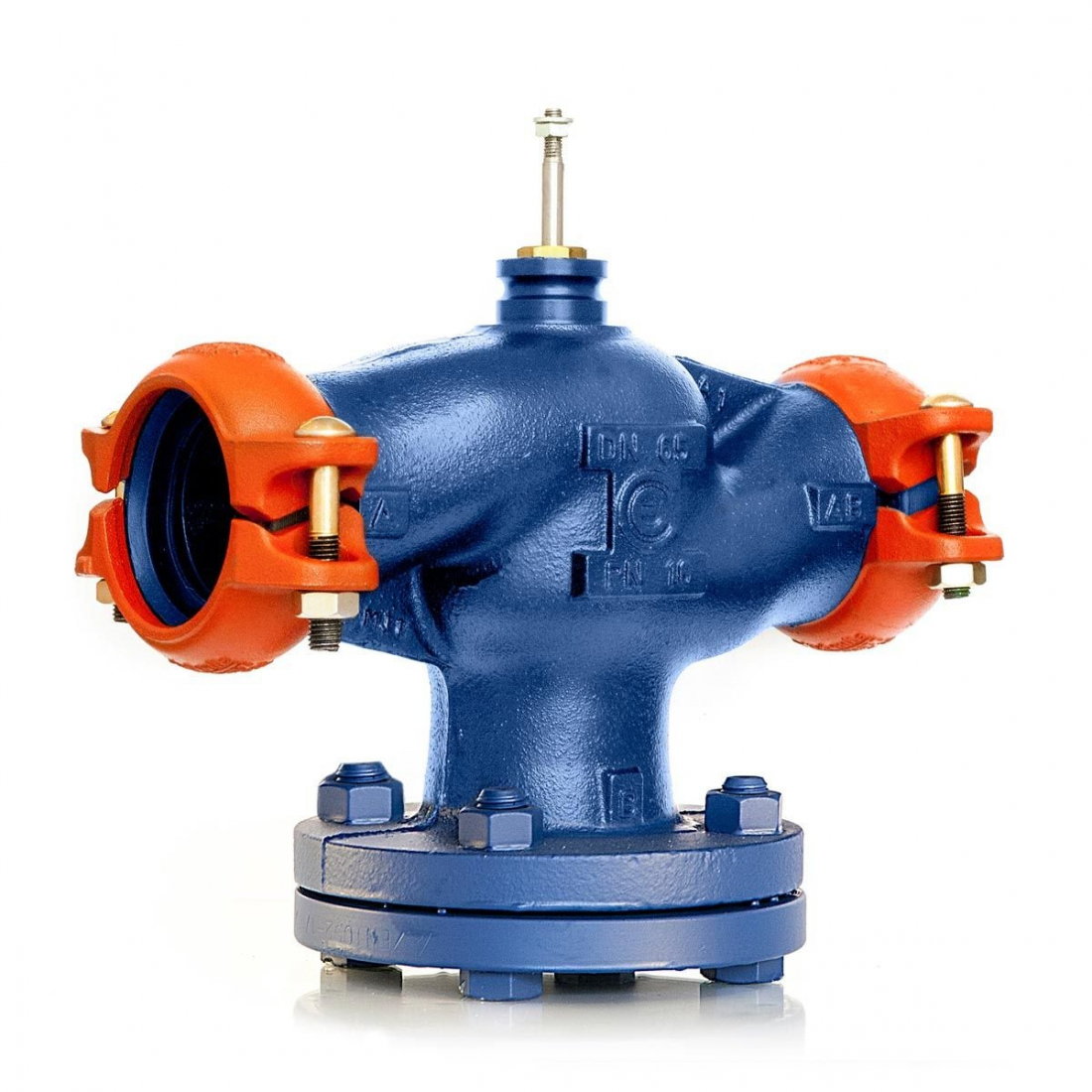

2-cestný regulační ventil 2FGB-PS89

2-cestný regulační ventil 2FGB-PS89

2-cestné regulační ventily 2FGB-PS89 jsou armatury s drážkovým spojem určené pro přesnou regulaci výkonu středně velkých a velkých spotřebičů, popřípadě okruhů spotřebičů změnou průtoku. Jsou k dispozici v připojavacích rozměrech 76,1 - 168,3 mm v celkovém rozsahu Kvs hodnot 40–200 a s pracovním zdvihem 25/45 mm.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace
  • Technologické rozvody - připojení např. pomocí spojek Victaulic

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
2-cestný regulační ventil s drážkovým spojem 76,1 mm 40 2FGB50PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 88,9 mm 63 2FGB65PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 114,3 mm 100 2FGB80PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 139,7 mm 130 2FGB100PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 168,3 mm 200 2FGB125PS89 na dotaz

Popis

2-cestné regulační ventily 2FGB-PS89 jsou armatury s drážkovým spojem určené pro regulaci výkonu středně velkých a velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody, atp.

Pracovní zdvih 25/45 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 40–200 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů všech velikostí.

Ventily 2FGB-PS89 je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Havarijní funkce (při použití ovládacích pohonů s HF funkcí)
  • Uzavírání
Rozměry DN 76,1–150
Jmenovitý tlak PN 16
Pracovní zdvih
76,1 - 88,9 mm 25 mm
114,3 - 168,3 mm 45 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: VITON
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky včetně jednotek přesné klimatizace s připojením pomocí drážkového spoje - Victaulic nebo obdobný
  • Předávací stanice tepla s připojením pomocí drážkového spoje - Victaulic nebo obdobný
  • Příprava teplé vody

2FGB-PS89 na vstupu do spotřebiče / okruhu spotřebičů

  • regulace výkonu spotřebiče s připojením pomocí drážkového spoje - Victaulic nebo obdobný změnou průtoku
  • uzavírání
