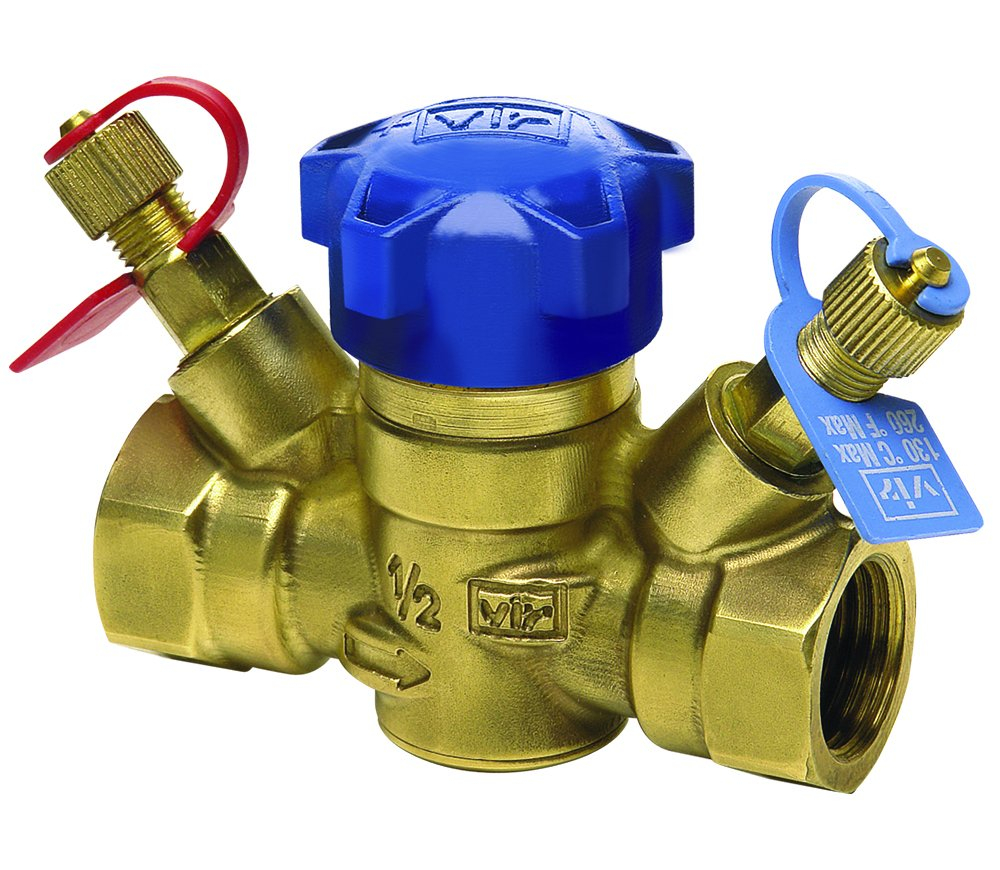

Kombinované 2-cestné regulační ventily D 9525

Kombinované 2-cestné vyvažovací a regulační ventily D9525 jsou závitové armatury určené pro regulaci výkonu malých spotřebičů a současně jejich hydronické vyvážení. Jsou k dispozici v DN 15–25 a vedle přesného nastavení pracovní Kv hodnoty umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky. Po osazení ovládacího pohonu plní i funkci 2-cestného regulačního ventilu.

Oblast použití:

Rozvody vytápění, chlazení
Instalace na vstupu do koncových spotřebičů

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Kombinované 2-cestné regulační ventily D 9525

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
vyvažovací ventil D9525, DN 15 LF	0,86	9525 014	1 187 Kč	2018 2019	CAD STEP
vyvažovací ventil D9525, DN 15	1,83	9525 015	1 187 Kč	2018 2019	CAD STEP
vyvažovací ventil D9525, DN 20	3,47	9525 020	1 272 Kč	2018 2019	CAD STEP
vyvažovací ventil D9525, DN 25	6,3	9525 025	1 895 Kč	2018 2019	CAD STEP

Popis

Kombinované 2-cestné vyvažovací a regulační ventily D9525 jsou závitové armatury určené pro regulaci výkonu malých spotřebičů a současně k jejich hydronickému vyvážení.

Ve své podstatě se jedná o sdružení ručního vyvažovacího ventilu (např. D9535, 9505) a 2-cestného regulačního ventilu do jednoho výrobku. Výhodou je jak finanční úspora, tak výrazná úspora místa v místě instalace (instalace jedné armatury na místo dvou) i nižší pracnost instalace.

Pro regulaci výkonu spotřebiče doporučujeme použít termoelektrické ovládací pohony 24 V nebo 230 V bez napětí otevřeno (NO) nebo bez napětí zavřeno (NC)

Oblast použití:

Rozvody vytápění, chlazení
Instalace na vstupu do koncových spotřebičů - fancoily, chladicí trámy, dveřní clony, teplovzdušné jednotky

Funkce:

Přednastavení požadovaného průtoku okruhem
Měření průtoku, tlaku a teploty
Uzavírání
Regulace výkonu spotřebiče změnou průtoku

Rozměry

DN 15–25

Jmenovitý tlak

PN 20

Max. diferenční tlak

200 kPa / DN 15
100 kPa / DN 20–25

Max. pracovní teplota

120 °C / PN 10
80 °C / PN 20

Min. pracovní teplota

-10 °C

Materiál

Tělo ventilu:	mosaz EN12165
Kuželka:	mosaz EN12164
Bonnet:	mosaz EN12164
O-kroužky:	EPDM
měřící vsuvky:	mosaz EN12164 + EPDM

Značení

Tělo ventilu:	směr průtoku, DN, PN
Hlavice:	směr otevírání / zavírání

Použití

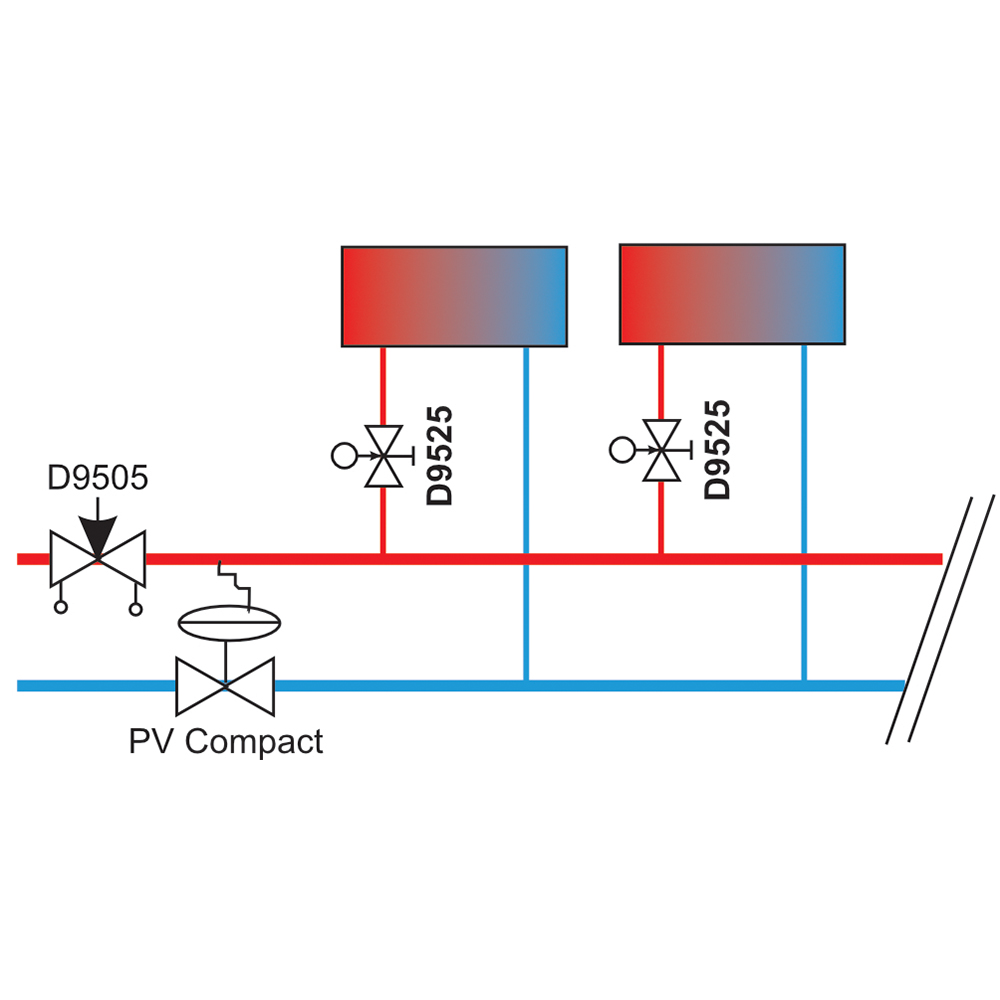

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

Fancoily s 2-cestnými regulačními ventily
Chladicí trámy s 2-cestnými regulačními ventily

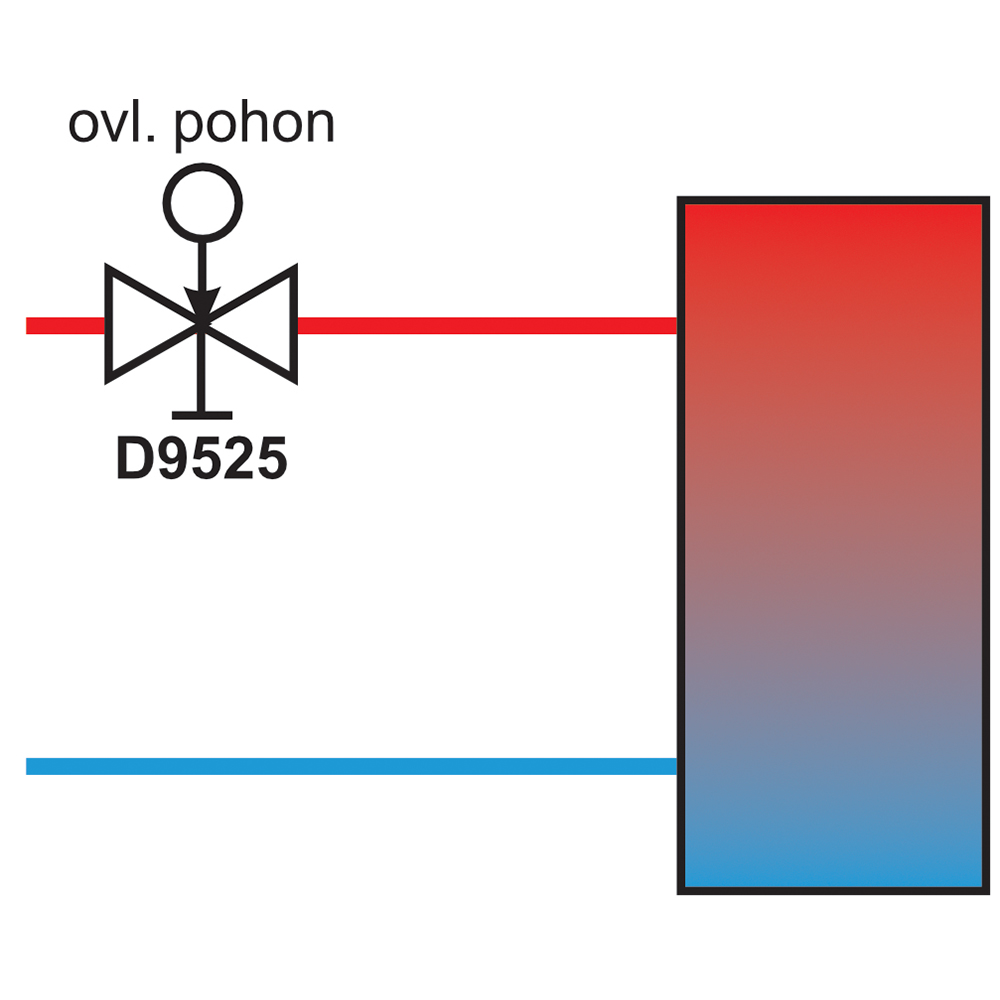

D9525 na vstupu do spotřebiče

omezení max. průtoku daným spotřebičem
kompletní diagnostika v místě instalace
regulace výkonu spotřebiče změnou průtoku (funkce “klasického” 2-cestného regulačního ventilu)
