Ruční vyvažovací ventily CIM - výprodej

Ruční vyvažovací ventily CIM - výprodej

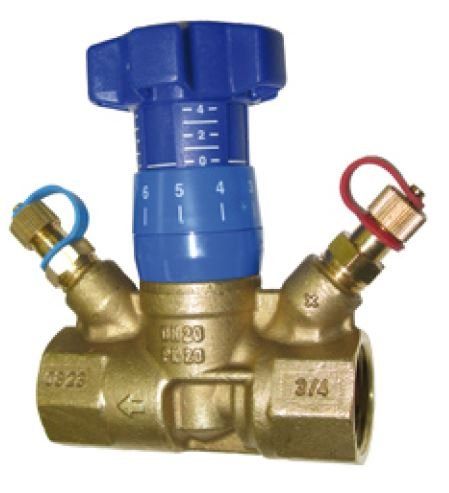

Ruční vyvažovací ventily CIM D787 s integrovanými měřícími vsuvkami jsou závitové armatury DN 15–20 určené pro jednoduché hydronické vyvažování menších okruhů vytápění i chlazení.

Kombinované 2-cestné vyvažovací a regulační ventily CIM D788 jsou závitové armatury určené pro regulaci výkonu malých spotřebičů a současně jejich hydronické vyvážení. Jsou k dispozici v DN 15–25 a vedle nastavení pracovní Kv hodnoty umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky. Po osazení ovládacího pohonu plní i funkci 2-cestného regulačního ventilu.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Soustavy centralizovaného zásobování teplem

Odkaz na obdobný aktuální prokukt

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu k dispozici Obj. číslo Cena bez DPH BIM DWG
Ruční vyvažovací ventil D787 DN 20 87 ks 787 020 454 Kč
Ruční vyvažovací ventil D787 DN 25 43 ks 787 025 478 Kč
Kombinovaný 2-cestný regulační ventil D788 DN 15 180 ks 788 015 393 Kč
Kombinovaný 2-cestný regulační ventil D788 DN 20 45 ks 788 020 466 Kč
Kombinovaný 2-cestný regulační ventil D788 DN 25 32 ks 788 025 740 Kč

Popis

Ruční vyvažovací ventily CIM D787 s integrovanými měřícími vsuvkami jsou závitové armatury DN 15–20 určené pro jednoduché hydronické vyvažování menších okruhů vytápění i chlazení.

Kombinované 2-cestné vyvažovací a regulační ventily CIM D788 jsou závitové armatury určené pro regulaci výkonu malých spotřebičů a současně jejich hydronické vyvážení. Jsou k dispozici v DN 15–25 a vedle nastavení pracovní Kv hodnoty umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky. Po osazení ovládacího pohonu plní i funkci 2-cestného regulačního ventilu.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Soustavy centralizovaného zásobování teplem

Funkce:

  • Přednastavení požadovaného průtoku okruhem
  • Aretace - zajištění proti nežádoucí manipulaci
  • Měření průtoku, tlaku a teploty
  • Uzavírání
  • D788 navíc po osazení ovládacího pohonu regulace výkonu spotřebiče změnou průtoku
Rozměry DN 15–25
Jmenovitý tlak

PN 20

Max. pracovní teplota

120 °C

Min. pracovní teplota -10 °C
Materiál

Tělo ventilu:     mosaz
O-kroužky:       EPDM
měřící vsuvky:  mosaz + EPDM

Značení Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání

Použití

Soustava s konstantním průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily s 3-cestnými regulačními ventily
  • Chladicí trámy s 3-cestnými regulačními ventily



Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily s 2-cestnými regulačními ventily
  • Chladicí trámy s 2-cestnými regulačními ventily
