Termoelektrické pohony MCA on/off regulace

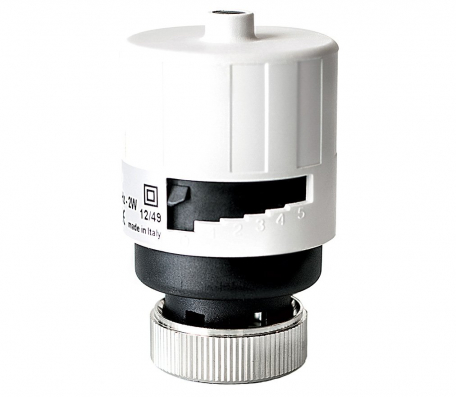

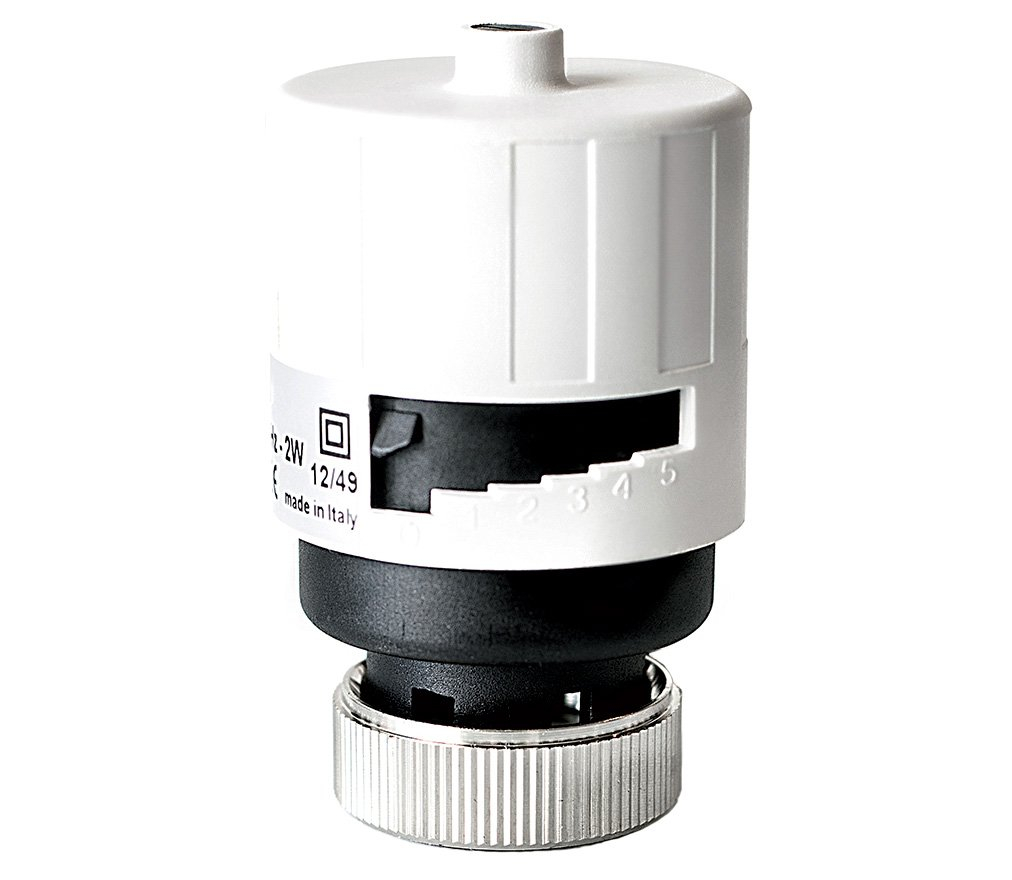

MCA jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 4 mm a připojovacím závitem M30×1,5. Regulace on/off nebo PWM (pulsně-šířková modulace).

MCA 24 - napájení 24 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
MCA 230 - napájení 230 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu

Použití:

Kombinované regulační ventily D9525 DN 15–20
Termostatické radiátorové ventily Hydronic Systems
Termostatické ventily jiných výrobců - např. Heimeier, IVAR a ventily dalších výrobců s připojovacím závitem M30×1,5
Desková a článková otopná tělesa typu Ventil Kompakt
Rozdělovače podlahového vytápění

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

Termoelektrické pohony MCA on/off regulace

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Termoelektrický pohon MCA 230, 230 V NC, kabel 0,7 m	140 N	MCA230-1	na dotaz
Termoelektrický pohon MCA 230, 230 V NC, kabel 2 m	140 N	MCA230-2	na dotaz
Termoelektrický pohon MCA 24, 24 V NC, kabel 0,7 m	140 N	MCA24-1	na dotaz
Termoelektrický pohon MCA 24, 24 V NC, kabel 2 m	140 N	MCA24-2	na dotaz

Popis

Termoelektrické ovládací pohony MCA jsou tiché a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů, termostatických ventilů, okruhů podlahového vytápění atp.

Nastavovací mechanismus s číselnou stupnicí 0–5 umožňuje upravit bod uzavření pohonu dle konstrukce použitého ventilu, díky tomu je řešení univerzální pro použití na ventilech různých výrobců.

Na objednávku je možné i provedení s připojovacím závitem M28×1,5.

MCA 24 - napájení 24 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
MCA 230 - napájení 230 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu

Použití:

Kombinované regulační ventily D9525 DN 15–20
Termostatické radiátorové ventily Hydronic Systems
Termostatické ventily jiných výrobců s pracovním zdvihem do 4 mm
Desková a článková otopná tělesa typu Ventil Kompakt
Rozdělovače podlahového vytápění

Funkce:

Regulace výkonu spotřebiče systémem otevřeno / zavřeno
Regulace výkonu spotřebiče systémem PWM (pulzne-šířková modulace)
Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí

Připojení	M30×1,5
Max.pracovní zdvih	4 mm
Doba přestavení	180–240 s
Krytí	IP 54
Pracovní teplota	2–50 °C
Regulace	on/off NC
Značení	typ, napájení, příkon, CE

Použití

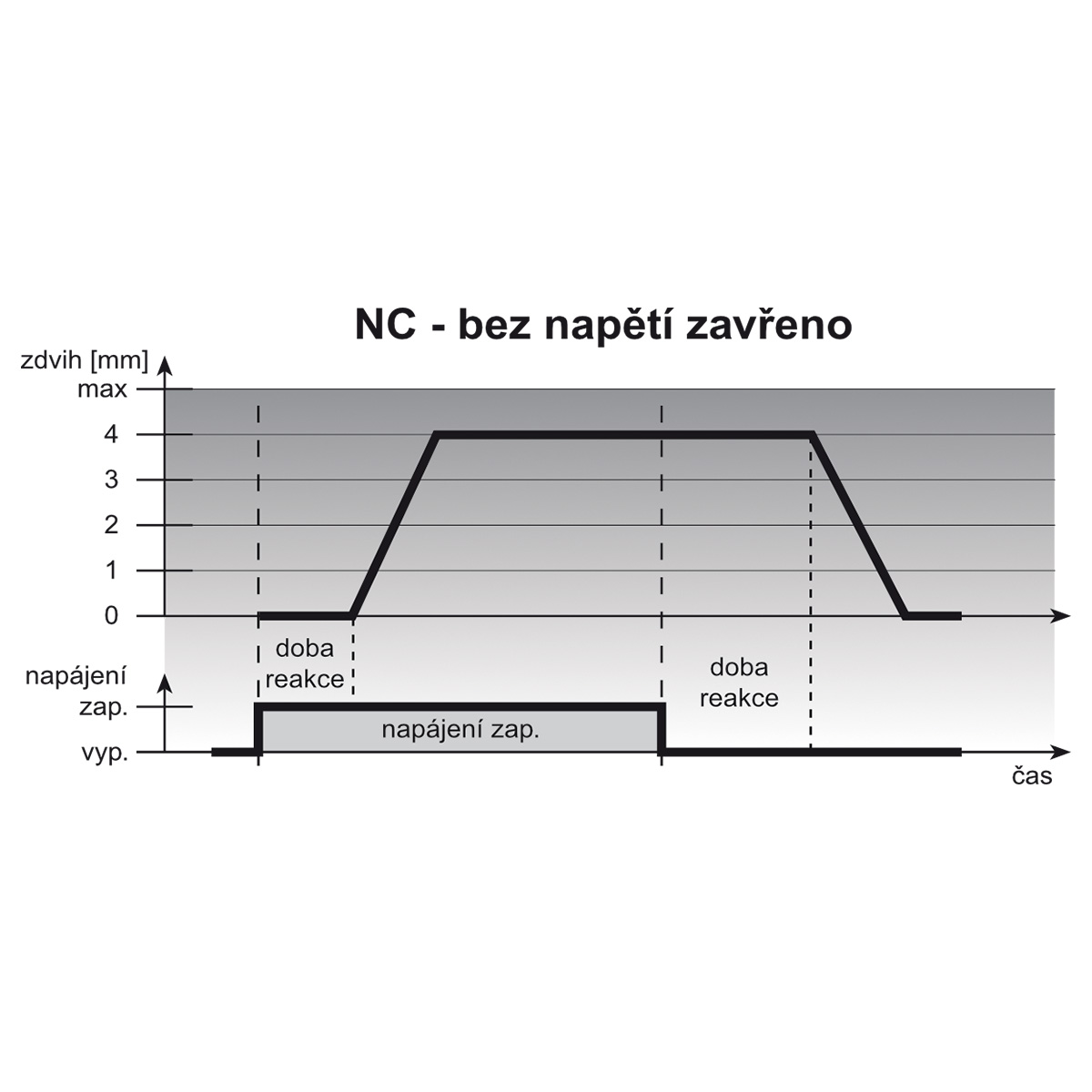

Použití termoelektrických pohonů NC - bez napětí “zavřeno”

Termoelektrické pohony MCA je možné použít nejen na regulační ventily D9525 a termostatické ventily Hydronic Systems, ale díky jejich variabilitě i na ventily celé řady dalších výrobců s pracovním zdvihem do 4 mm.

Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu. tedy regulační kuželku do sedla ventilu. a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

Po aktivaci napěťového signálu (pokyn „otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, poté začne pohon otevírat ventil.
Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy „otevřeno”.
Dokud je pohon MCA pod napětím, udržuje ventil otevřený - kuželka ventilu se nachází v horní úvrati.
Po odpojení napětí (pokyn „zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat - začne tlačit kuželku dolů do sedla ventilu.
Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu „otevři”, tedy do přivedení napěťového signálu.
