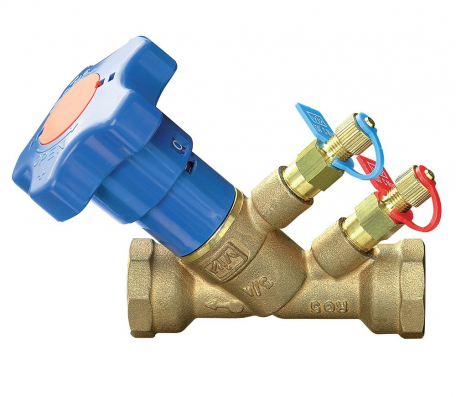

Ruční vyvažovací ventil D 9505

Ruční vyvažovací ventily D9505 jsou závitové armatury určené pro přesné vyvažování rozvodů vytápění i chlazení. Jsou k dispozici v DN 10–50 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky. Verze s vypouštěním navíc umožňují napouštění a vypouštění okruhu.

Oblast použití:

Rozvody vytápění, chlazení a TUV
Soustavy centralizovaného zásobování teplem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Ruční vyvažovací ventil D 9505

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
vyvažovací ventil D9505, DN 10 bez vypouštění	0,97	9505 010	1 417 Kč	2018 2019	CAD
vyvažovací ventil D9505, DN 15 bez vypouštění	2,67	9505 015	1 417 Kč	2018 2019	CAD STEP
vyvažovací ventil D9505, DN 20 bez vypouštění	4,1	9505 020	1 509 Kč	2018 2019	CAD STEP
vyvažovací ventil D9505, DN 25 bez vypouštění	6,4	9505 025	1 756 Kč	2018 2019	CAD STEP
vyvažovací ventil D9505, DN 32 bez vypouštění	12	9505 032	2 254 Kč	2018 2019	CAD STEP
vyvažovací ventil D9505, DN 40 bez vypouštění	19,5	9505 040	2 887 Kč	2018 2019	CAD STEP
vyvažovací ventil D9505, DN 50 bez vypouštění	29,8	9505 050	3 619 Kč	2018 2019	CAD STEP
vyvažovací ventil D9505, DN 10 s vypouštěním	0,97	9505 210	2 022 Kč
vyvažovací ventil D9505, DN 15 s vypouštěním	2,67	9505 215	2 022 Kč		CAD
vyvažovací ventil D9505, DN 20 s vypouštěním	4,1	9505 220	2 114 Kč		CAD
vyvažovací ventil D9505, DN 25 s vypouštěním	6,4	9505 225	2 361 Kč		CAD
vyvažovací ventil D9505, DN 32 s vypouštěním	12	9505 232	2 859 Kč		CAD
vyvažovací ventil D9505, DN 40 s vypouštěním	19,5	9505 240	3 492 Kč		CAD
vyvažovací ventil D9505, DN 50 s vypouštěním	29,8	9505 250	4 224 Kč		CAD
vyvažovací ventil D9505, DN 15 se vstupem pro kapiláru CIM 720	2,67	9505 415	2 022 Kč		CAD
vyvažovací ventil D9505, DN 20 se vstupem pro kapiláru CIM 720	4,1	9505 420	2 114 Kč		CAD
vyvažovací ventil D9505, DN 25 se vstupem pro kapiláru CIM 720	6,4	9505 425	2 361 Kč		CAD
vyvažovací ventil D9505, DN 32 se vstupem pro kapiláru CIM 720	12	9505 432	2 859 Kč		CAD

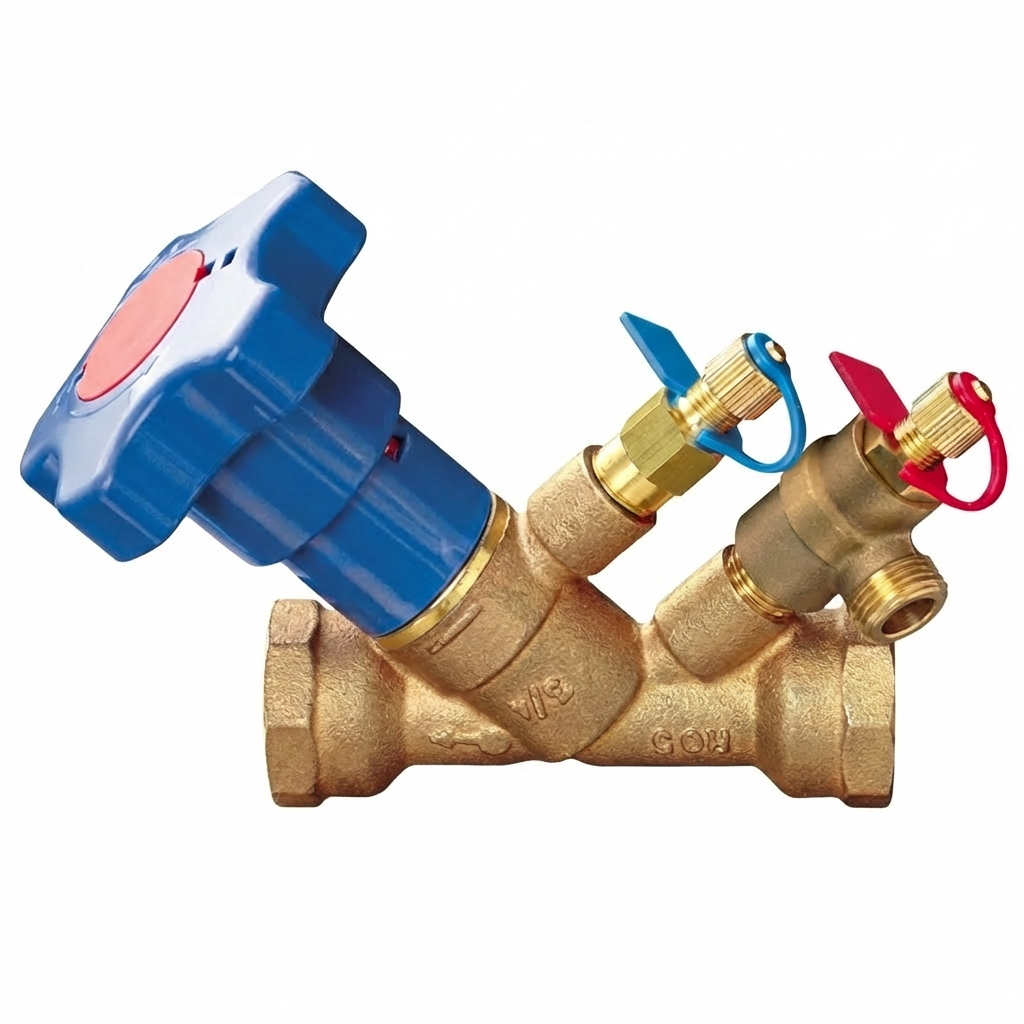

vyvažovací ventil D9505, DN 10 se vstupem pro kapiláru PV Compact	0,97	9505 310	2 022 Kč
vyvažovací ventil D9505, DN 15 se vstupem pro kapiláru PV Compact	2,67	9505 315	2 022 Kč		CAD
vyvažovací ventil D9505, DN 20 se vstupem pro kapiláru PV Compact	4,1	9505 320	2 114 Kč		CAD
vyvažovací ventil D9505, DN 25 se vstupem pro kapiláru PV Compact	6,4	9505 325	2 361 Kč		CAD
vyvažovací ventil D9505, DN 32 se vstupem pro kapiláru PV Compact	12	9505 332	2 859 Kč		CAD
vyvažovací ventil D9505, DN 40 se vstupem pro kapiláru PV Compact	19,5	9505 340	3 492 Kč		CAD
vyvažovací ventil D9505, DN 50 se vstupem pro kapiláru PV Compact	29,8	9505 350	4 224 Kč		CAD

Popis

Oblast použití:

Rozvody vytápění, chlazení a TUV
Soustavy centralizovaného zásobování teplem

Funkce:

Přednastavení požadovaného průtoku okruhem
Aretace - zajištění proti nežádoucí manipulaci
Měření průtoku, tlaku a teploty
Uzavírání
Vypouštění (pouze provedení s vypouštěcím nástavcem)

Rozměry	DN 10–50
Jmenovitý tlak	PN 25
Max. pracovní teplota	130 °C (PN 20) 100 °C (PN 25)
Min. pracovní teplota	-10 °C
Materiál	Tělo ventilu: bronz BS2874CZ132 Kuželka: mosaz EN12164 Bonnet: mosaz EN12164 O-kroužky: EPDM měřící vsuvky: mosaz EN12164 + EPDM
Značení	Tělo ventilu: směr průtoku, DN, PN Hlavice: směr otevírání / zavírání

Použití

Soustava s konstantním průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

Fancoily s 3-cestnými regulačními ventily
Chladicí trámy s 3-cestnými regulačními ventily
VZT jednotky s 3-cestnými regulačními ventily

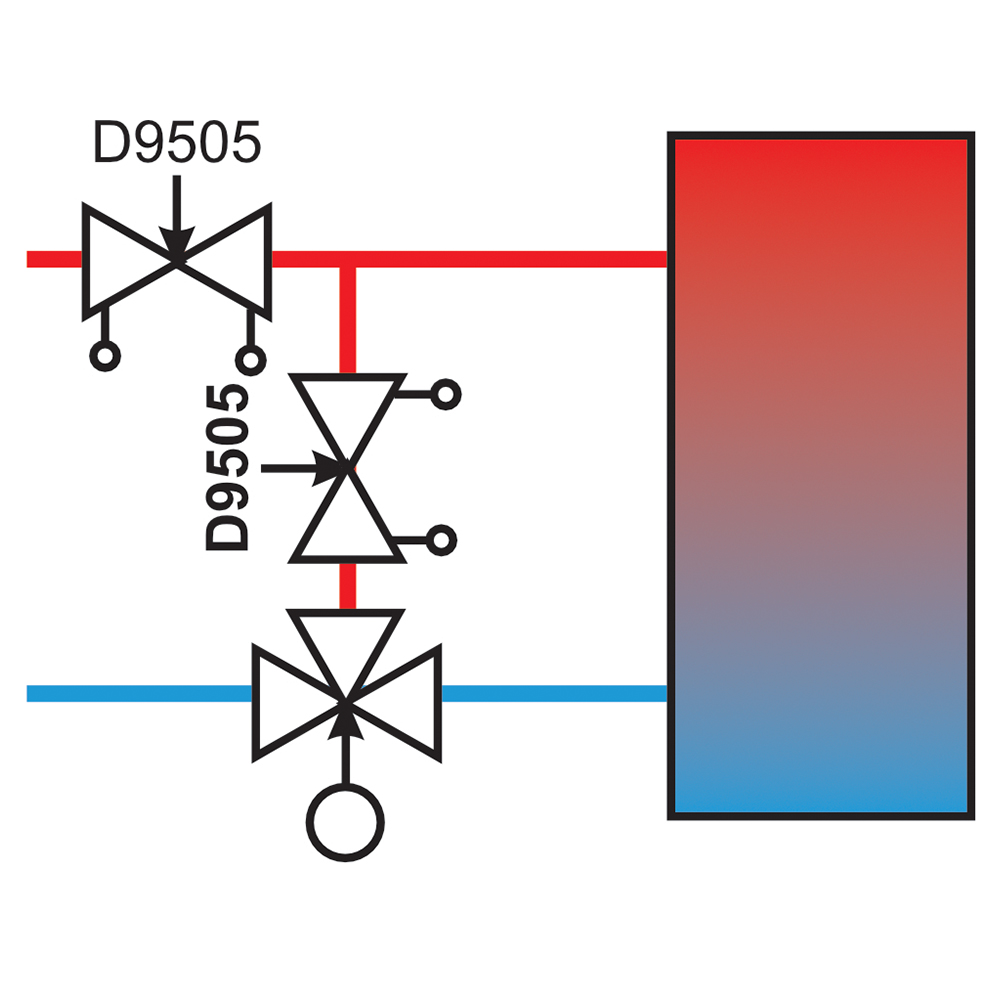

lD9505 na vstupu do spotřebiče

omezení max. průtoku daným spotřebičem
kompletní diagnostika v místě instalace
v tomto případě lze použít i technicky odpovídající a levnější provedení D9535

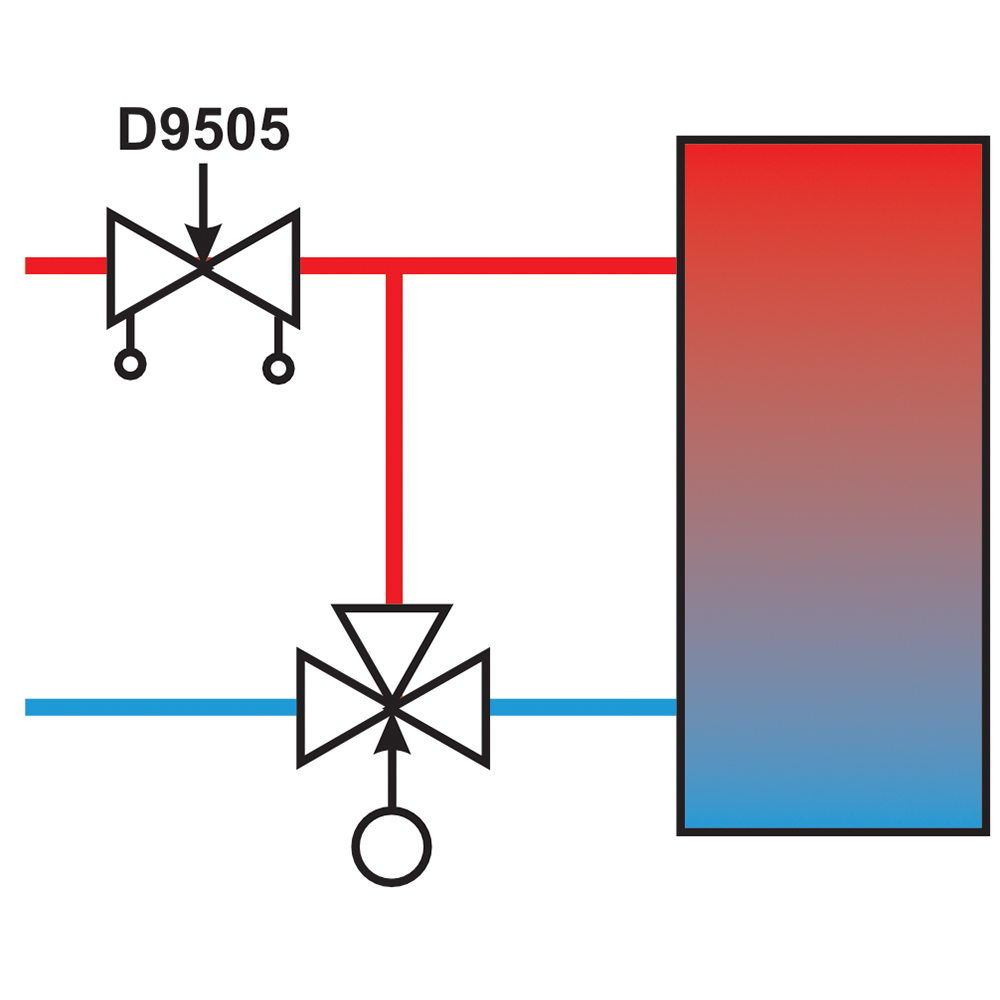

D9505 ve zkratu před spotřebičem

kompenzace tlakové ztráty výměníku spotřebiče a tedy zajištění shodné tlakové ztráty portů A-AB a B-AB 3-cestného regulačního ventilu
typicky u VZT jednotek, méně často u malých spotřebičů
u menších VZT jednotek lze použít i technicky odpovídající a levnější provedení D9535

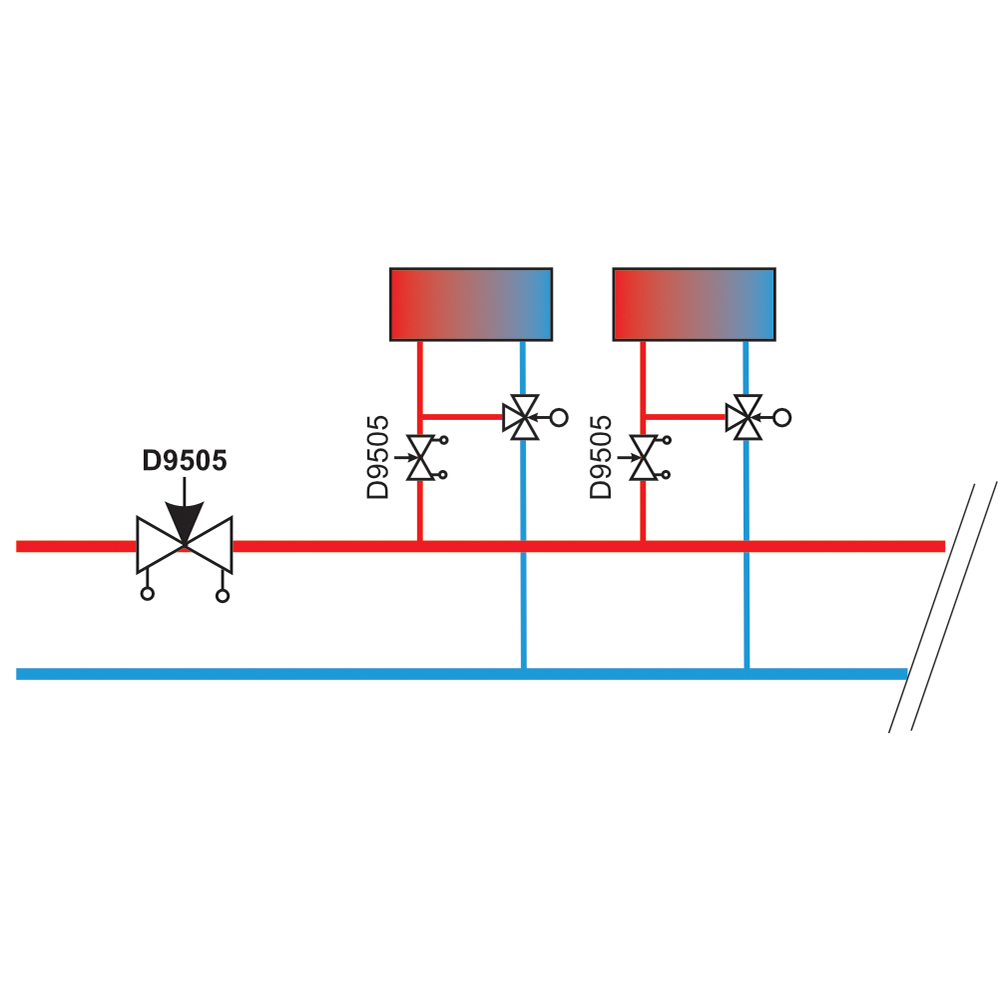

D9505 jako sekční vyvažovací ventil na odbočce / větvi rozvodu s konstantním průtokem

nastavení celkového průtoku danou větví
tzn. “partnerský” vyvažovací ventil pro danou větev
u rozsáhlejších rozvodů lze variantně použít přírubové provedení - model 447

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

Fancoily s 2-cestnými regulačními ventily
Chladicí trámy s 2-cestnými regulačními ventily
VZT jednotky s 2-cestnými regulačními ventily
otopné soustavy s termostatickými ventily

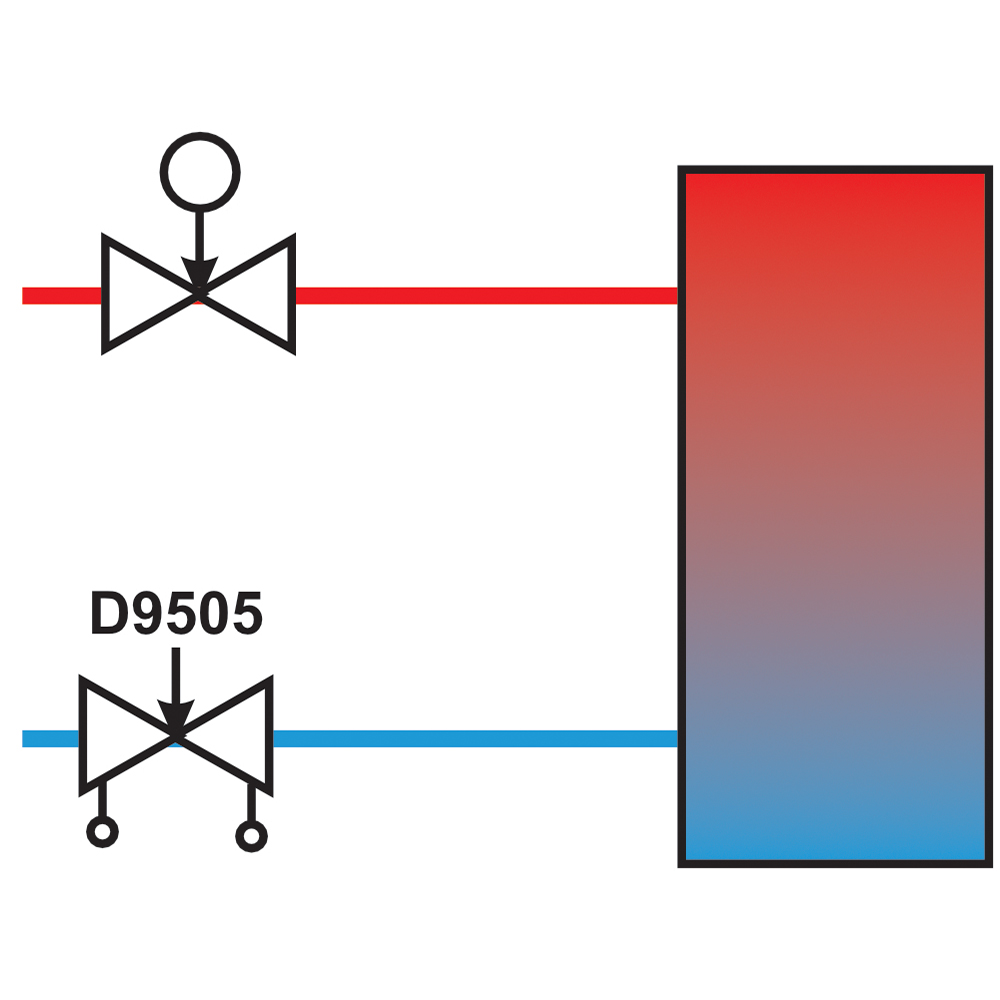

D9505 na vstupu do spotřebiče

omezení max. průtoku daným spotřebičem
kompletní diagnostika v místě instalace
u menších spotřebičů (fancoily, chladicí trámy) je možné sloučit funkci ručního vyvažovacího ventilu a 2-cestného regulačního ventilu a použít ventil D9525

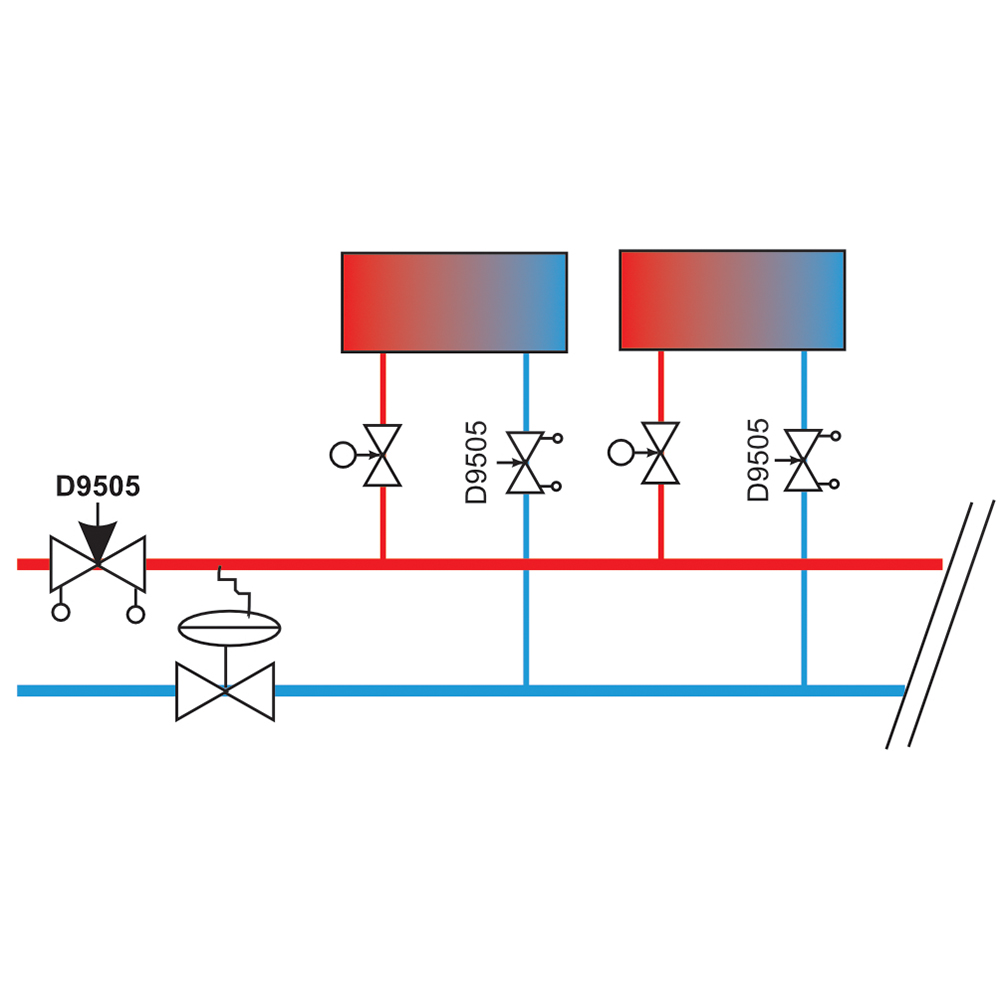

D9505 jako sekční vyvažovací ventil na odbočce / větvi rozvodu s proměnným průtokem

nastavení celkového průtoku danou větví
tzn. “partnerský” vyvažovací ventil pro danou větev
u větších rozvodů vždy v kombinaci s regulátorem tlakové diference PV Compact
u soustav s termostatickými radiátorovými ventilyvždy v kombinaci s regulátorem tlakové diference PV Compact

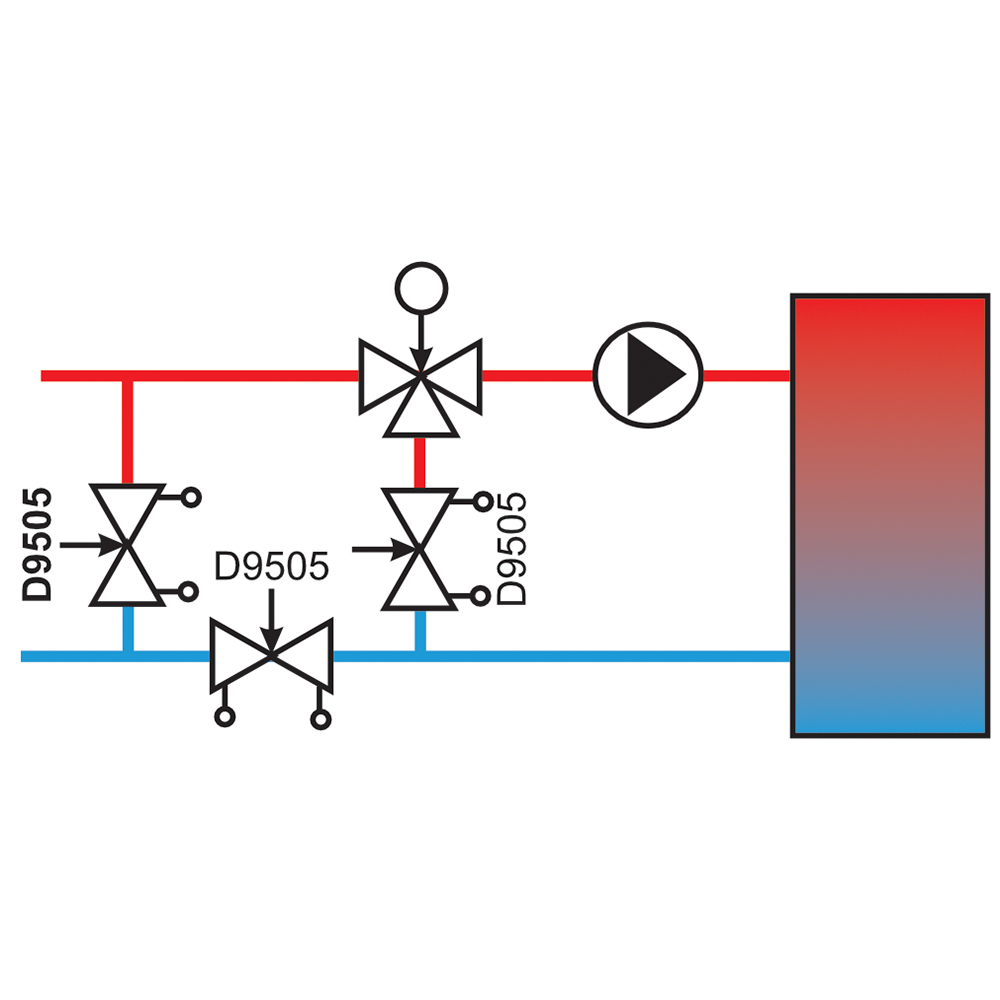

D9505 ve zkratu před VZT jednotkou s čerpadlem vnitřního okruhu

nastavení minimálního cirkulačního průtoku tak, aby byla v místě instalace VZT jednotky kdykoli k dispozici teplá voda
výrazné snížení rizika zamrznutí výměníku při nasávání čerstvého vzduchu
obvykle lze použít i technicky odpovídající a levnější provedení D9535
