Ruční vyvažovací ventily D 9535

Ruční vyvažovací ventily D 9535

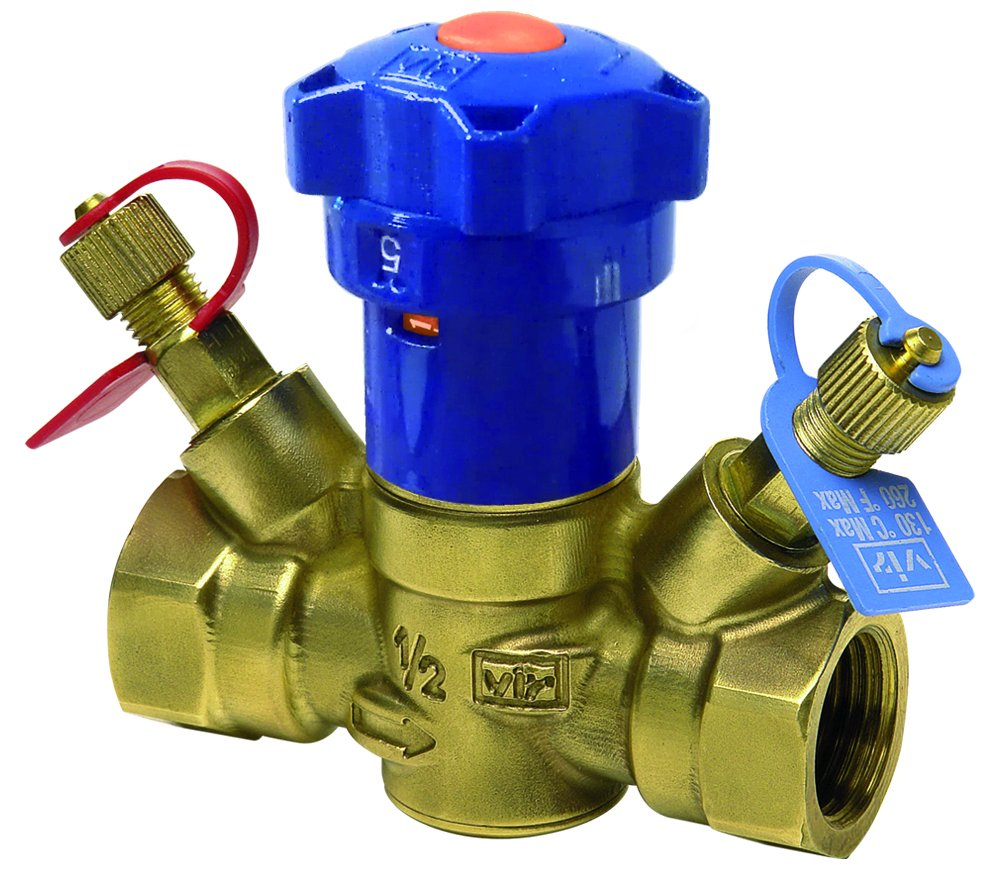

Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování menších rozvodů vytápění a chlazení popř. instalaci přímo u spotřebičů. Jsou k dispozici v DN 15–20 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Použité materiály umožňují instalaci ventilů D 9535 v rozvodech pitné vody - kladné stanovisko Státního Zdravotního Ústavu pro trvalý styk ventilů D 9535 s pitnou vodou.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Rozvody teplé (pitné) vody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
vyvažovací ventil D9535 DN 15 LF 0,93 9535 014 1 133 Kč
vyvažovací ventil D9535 DN 15 1,58 9535 015 1 133 Kč
vyvažovací ventil D9535 DN 20 2,89 9535 020 1 242 Kč

Popis

Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování méně rozsáhlých rozvodů vytápění i chlazení a pro instalace na vstup do daného spotřebiče.

Ventily jsou k dispozici v DN 15–20. Dimenze DN 15 vyrábíme ve 2 verzích - pro okruhy s velmi malými průtoky (Kvs 0,93) a ve standardním provedení.

Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Rozvody teplé (pitné) vody

Funkce:

  • Přednastavení požadovaného průtoku okruhem
  • Aretace – zajištění proti nežádoucí manipulaci
  • Měření průtoku, tlaku a teploty
  • Uzavírání
Rozměry DN 15–20
Jmenovitý tlak PN 20
Max. pracovní teplota 120 °C (PN 10)
80 °C (PN 20)
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: mosaz EN12165
Kuželka: mosaz EN12164
Bonnet: mosaz EN12164
O-kroužky: EPDM
Měřící vsuvky: mosaz EN12164 + EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání

Použití

Soustava s konstantním průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily s 3-cestnými regulačními ventily

  • Chladicí trámy s 3-cestnými regulačními ventily

  • VZT jednotky s 3-cestnými regulačními ventily

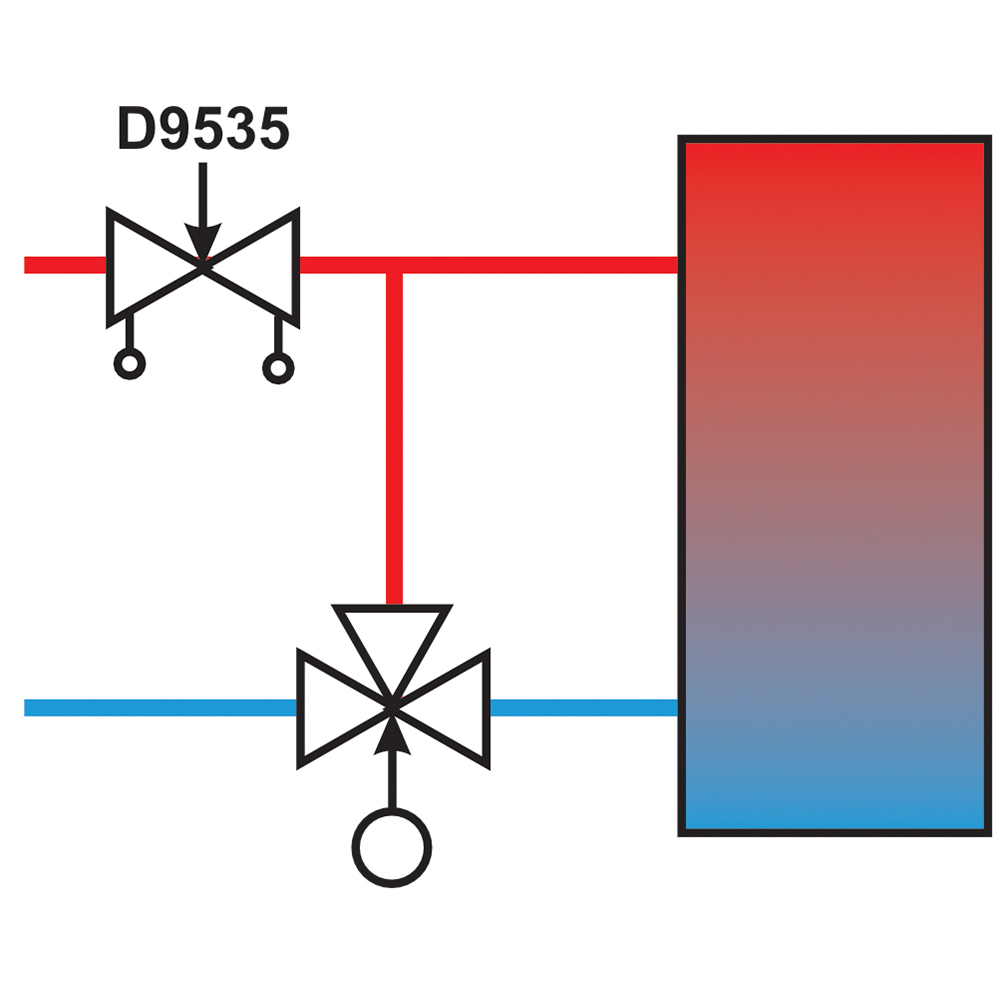

D9535 na vstupu do spotřebiče

  • omezení max. průtoku daným spotřebičem

  • kompletní diagnostika v místě instalace

  • pro větší spotřebiče je možné použít verzi D9505, mebo přírubové provedení 447

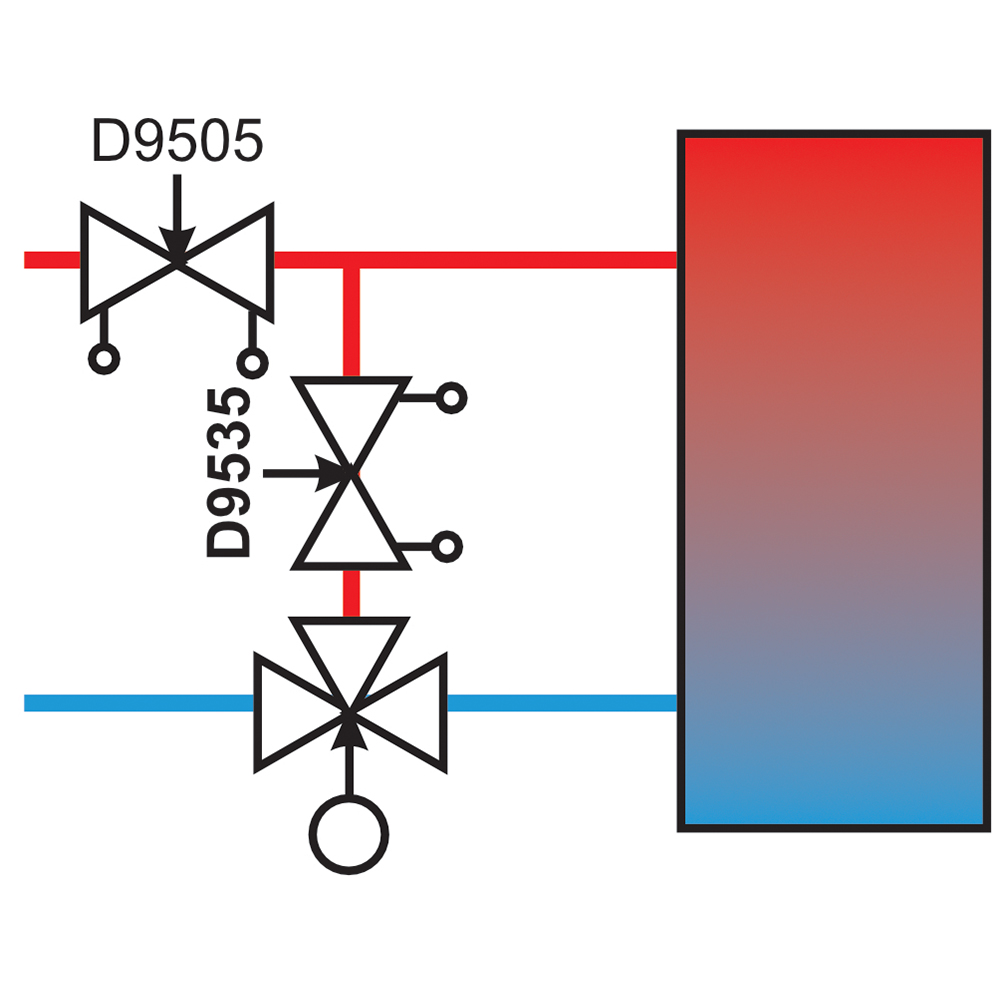

D9535 ve zkratu před spotřebičem

  • kompenzace tlakové ztráty výměníku spotřebiče a tedy zajištění shodné tlakové ztráty portů A-AB a B-AB 3-cestného regulačního ventilu

  • typicky u VZT jednotek, méně často u malých spotřebičů

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily s 2-cestnými regulačními ventily

  • Chladicí trámy s 2-cestnými regulačními ventily

  • VZT jednotky s 2-cestnými regulačními ventily

  • otopné soustavy s termostatickými ventily

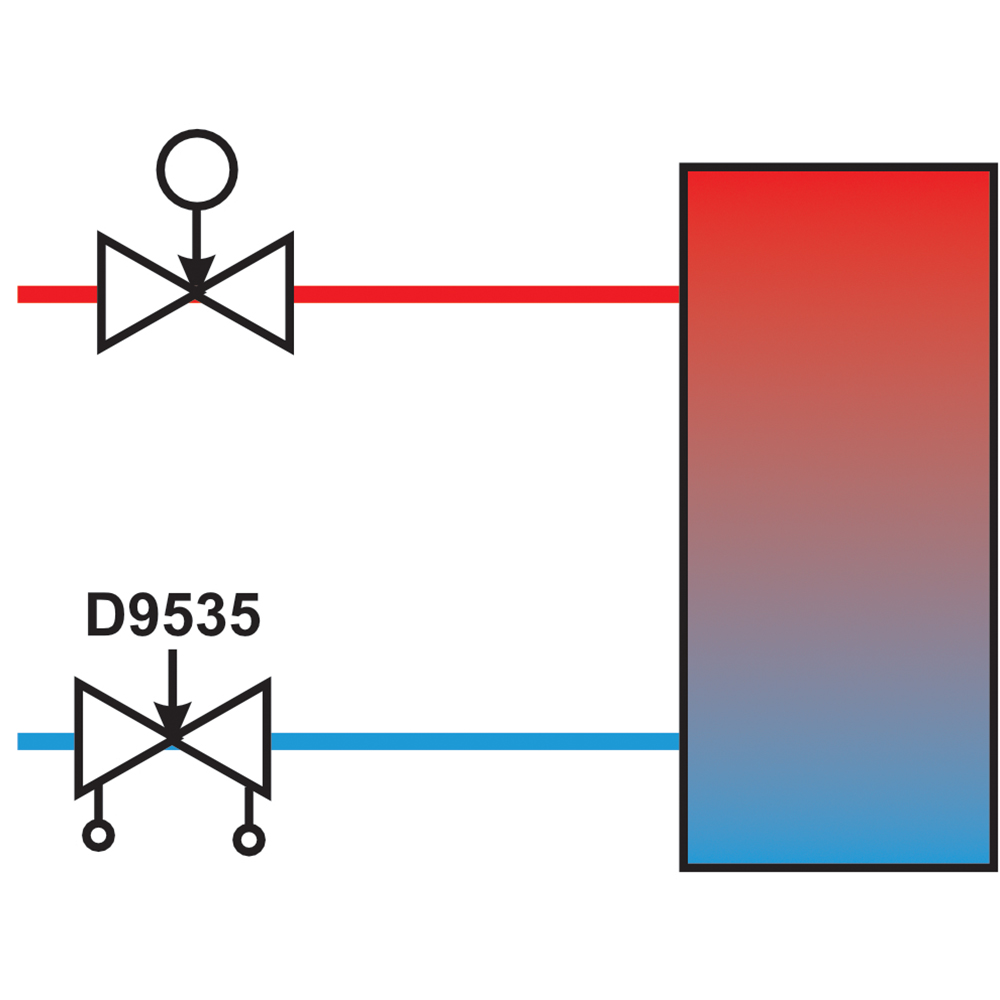

D9535 na vstupu do spotřebiče

  • omezení max. průtoku daným spotřebičem

  • kompletní diagnostika v místě instalace

  • u menších spotřebičů (fancoily, chladicí trámy) je možné sloučit funkci ručního vyvažovacího ventilu a 2-cestného regulačního ventilu a použít ventil D9525

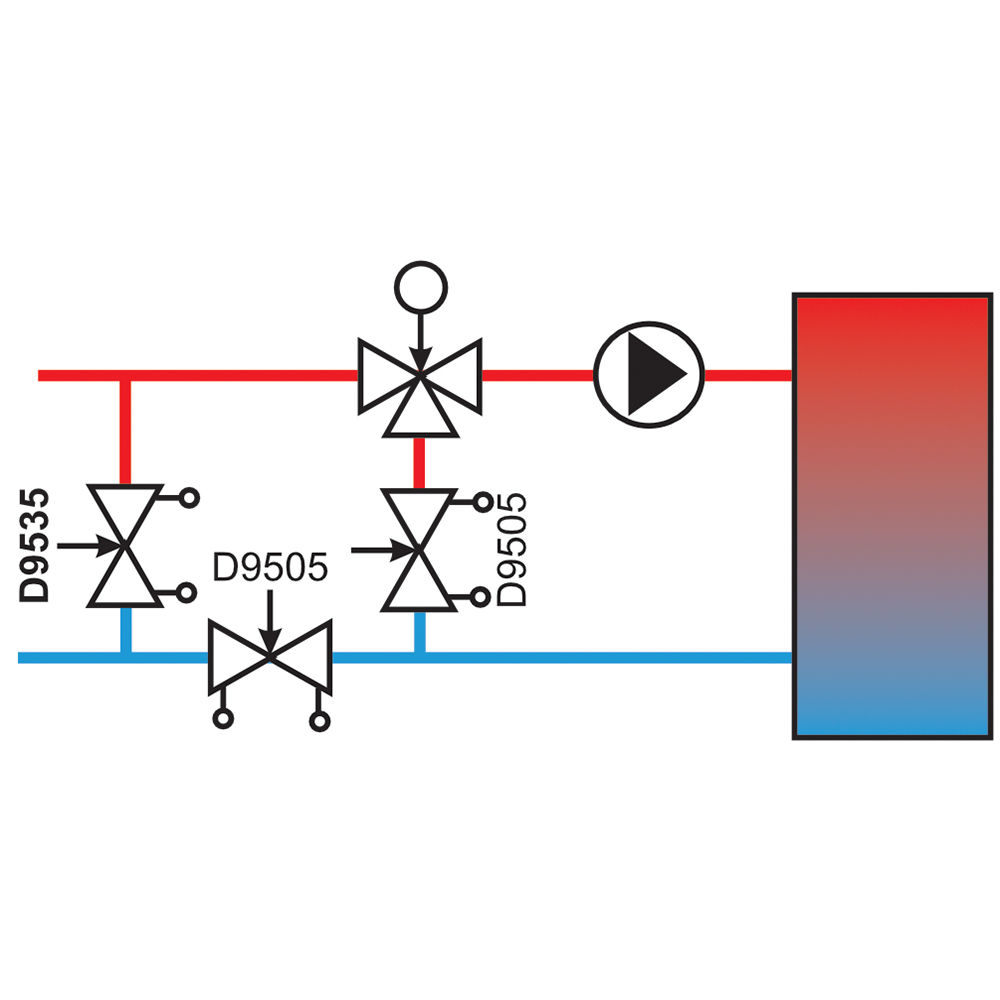

D9535 ve zkratu před VZT jednotkou s čerpadlem vnitřního okruhu

  • nastavení minimálního cirkulačního průtoku tak, aby byla v místě instalace VZT jednotky kdykoli k dispozici teplá voda

  • výrazné snížení rizika zamrznutí výměníku při nasávání čerstvého vzduchu
