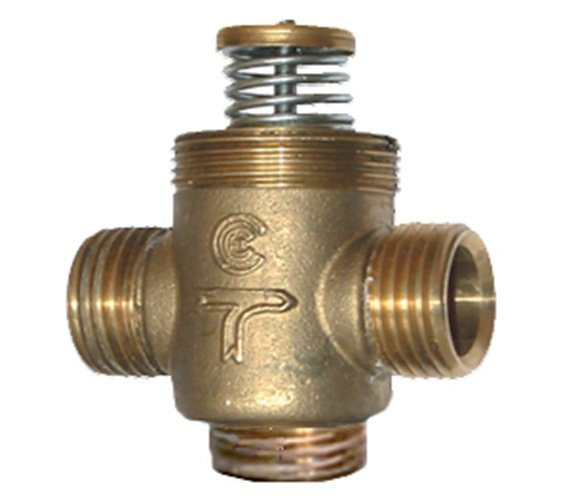

3-cestný regulační ventil VMXT

3-cestné regulační ventily VMXT jsou závitové armatury určené pro regulaci výkonu menších spotřebičů, popřípadě okruhů spotřebičů. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6 a s pracovním zdvihem 5,5 mm.

Oblast použití:

Rozvody vytápění a chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

3-cestný regulační ventil VMXT

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
3-cestný regulační ventil VMXT, DN 15	0,25	VMXT09P	1 085 Kč
3-cestný regulační ventil VMXT, DN 15	0,4	VMXT10P	1 085 Kč
3-cestný regulační ventil VMXT, DN 15	0,6	VMXT11P	1 085 Kč
3-cestný regulační ventil VMXT, DN 15	1	VMXT12P	1 085 Kč
3-cestný regulační ventil VMXT, DN 15	1,6	VMXT13P	1 085 Kč
3-cestný regulační ventil VMXT, DN 15	2	VMXT1P	1 085 Kč
3-cestný regulační ventil VMXT, DN 20	2,5	VMXT21P	1 174 Kč
3-cestný regulační ventil VMXT, DN 20	4	VMXT24P	1 902 Kč
3-cestný regulační ventil VMXT, DN 20	6	VMXT26P	2 019 Kč
3-cestný regulační ventil VMXT, DN 25	6	VMXT28P	2 098 Kč

Popis

3-cestné regulační ventily VMXT jsou závitové armatury určené pro regulaci výkonu menších spotřebičů nebo skupin spotřebičů v rozvodech vytápění i chlazení. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6.

Pracovní zdvih 5,5 mm a rovnoprocentní regulační charakteristika (platí pro Kvs 0,25–2,5) umožňují precizní regulaci v celém regulačním rozsahu.

Ventily VMXT je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V , 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
Uzavírání portu A nebo portu B

Rozměry

DN 15–20

Jmenovitý tlak

PN 16

Max. diferenční tlak

Kvs 0,25–1,6	350 kPa
Kvs 2,0–2,5	250 kPa
Kvs 4,0–6,0	150 kPa

Pracovní zdvih

5,5 mm

Charakteristika

Kvs 0,25–2,5	rovnoprocentní
Kvs 4,0–6,0	lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Materiál

Tělo ventilu:	mosaz
Kuželka:	PPS Fortron kompozit
Bonnet:	mosaz
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

Fancoily
Chladicí trámy
Teplovzdušné jednotky
Dveřní / vratové clony
VZT jednotky

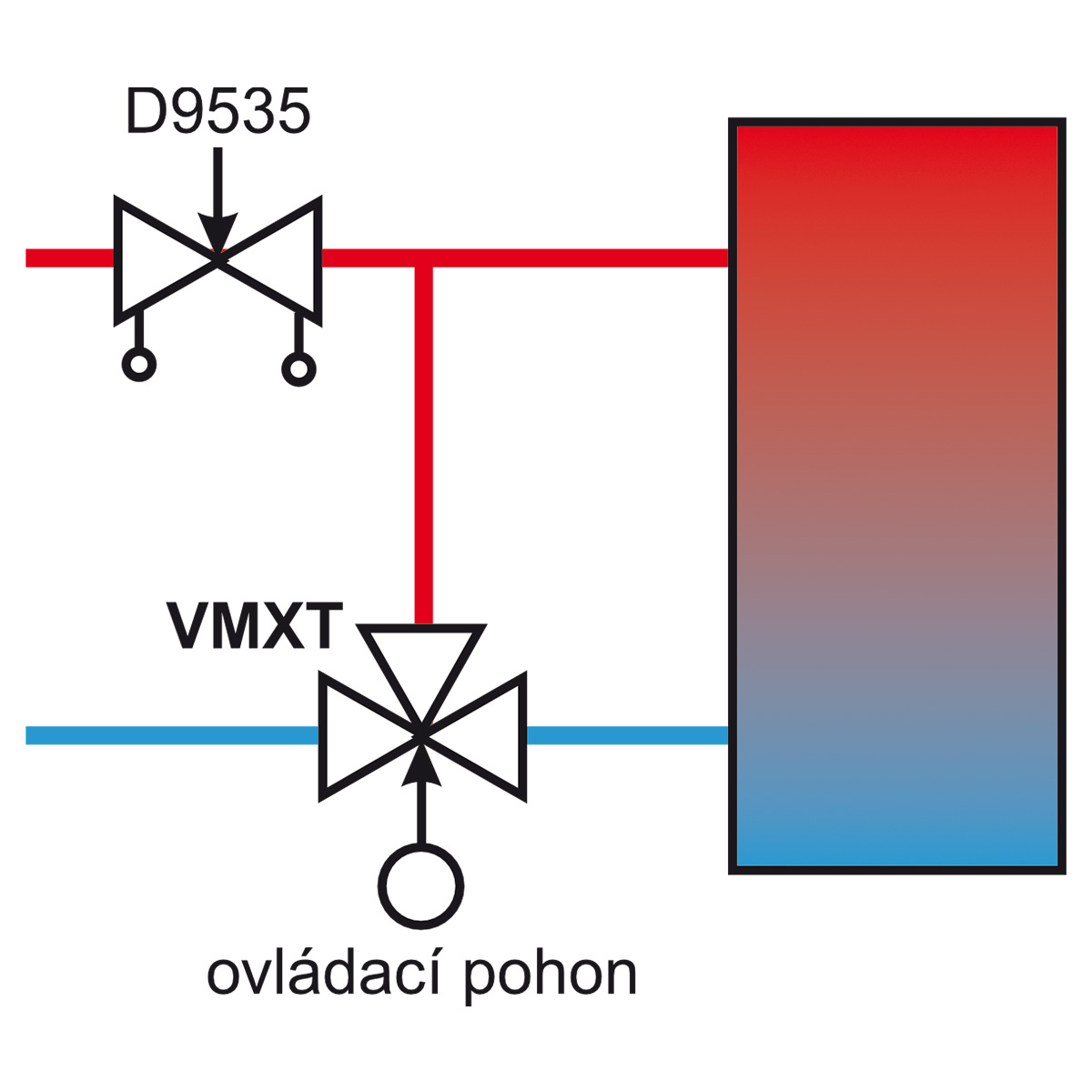

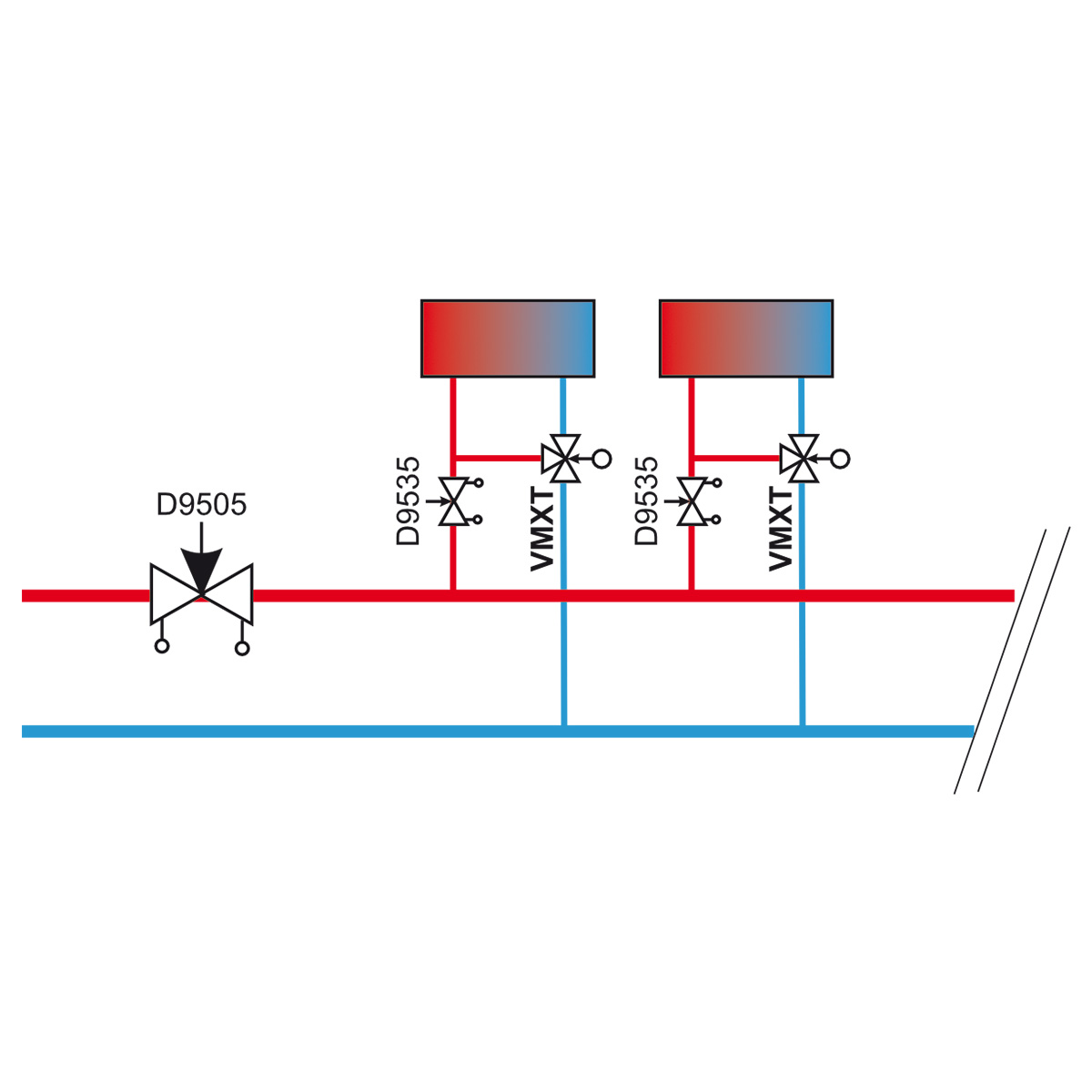

VMXT na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

regulace výkonu spotřebiče změnou průtoku
uzavírání
z hlediska zdroje se jedná o soustavu s konstantním průtokem

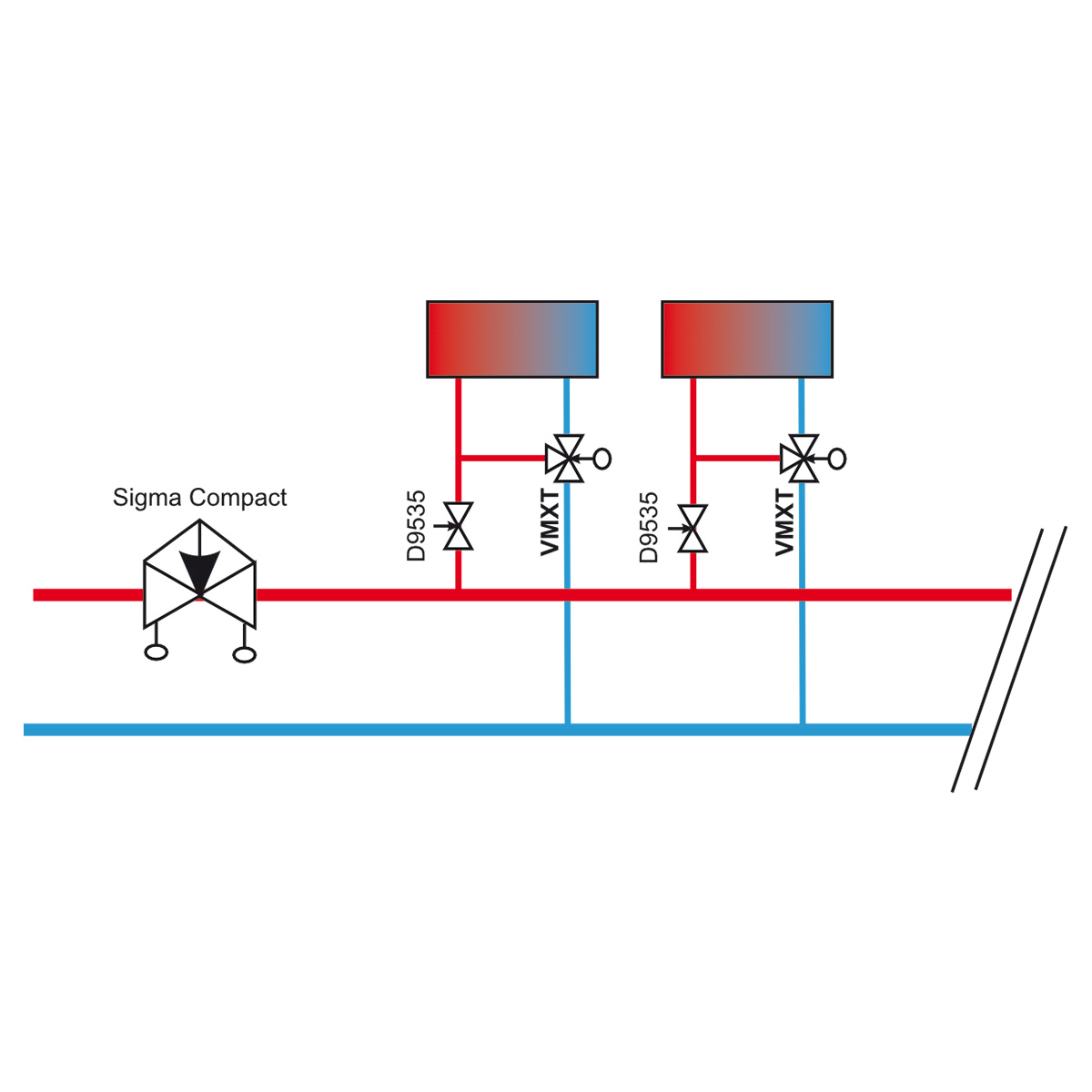

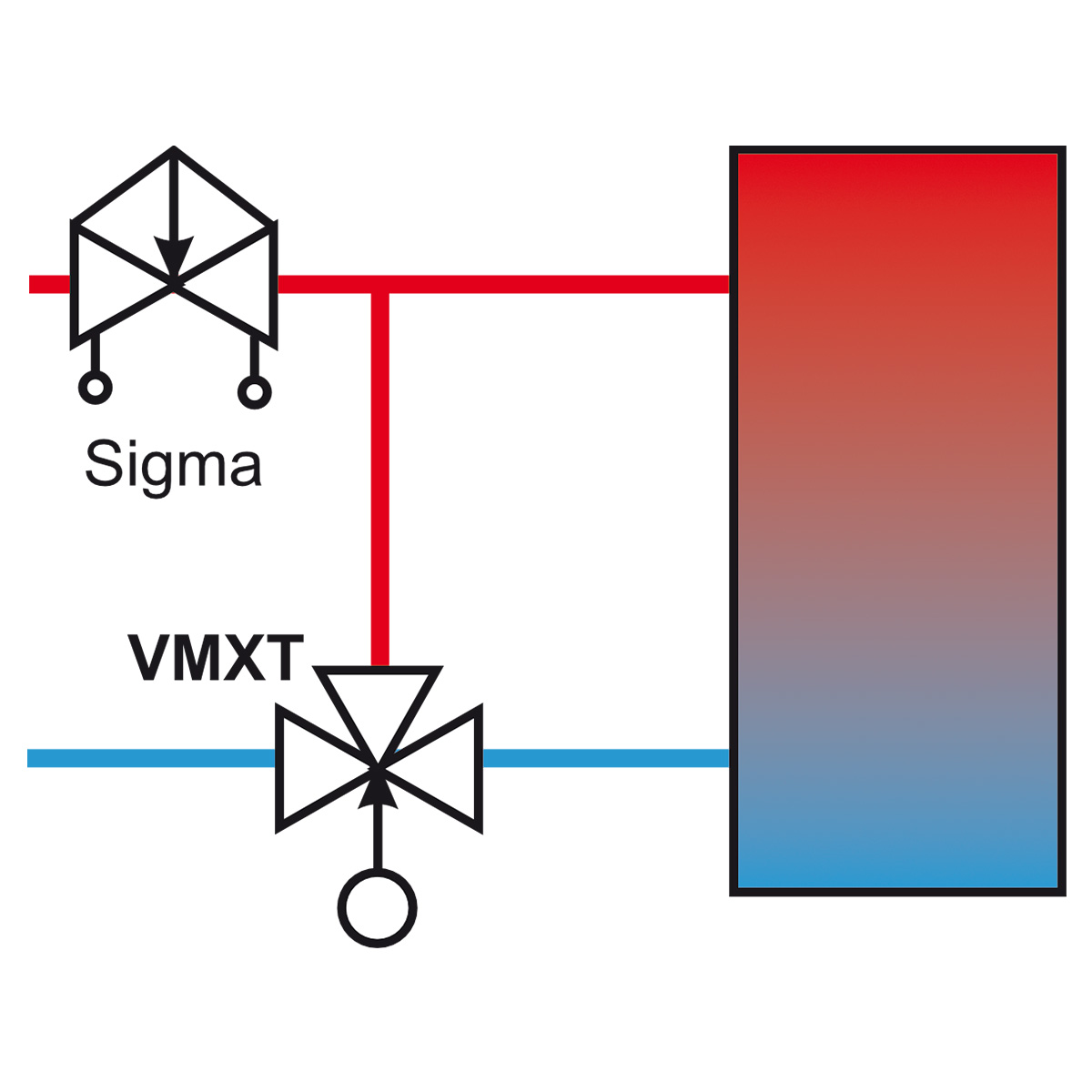

VMXT na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

regulace výkonu spotřebiče změnou průtoku
uzavírání
z hlediska zdroje se jedná o soustavu s konstantním průtokem

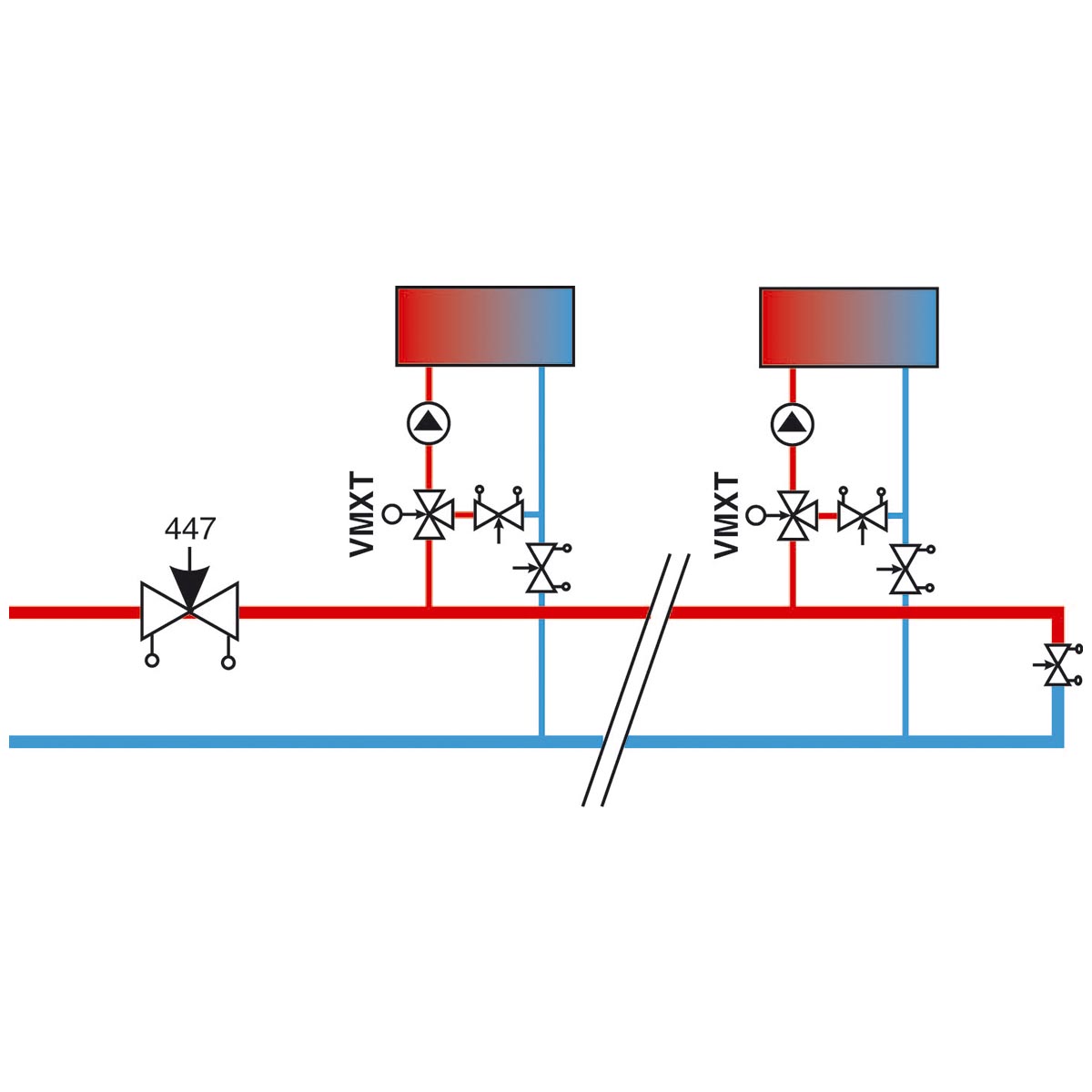

Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
VZT jednotky

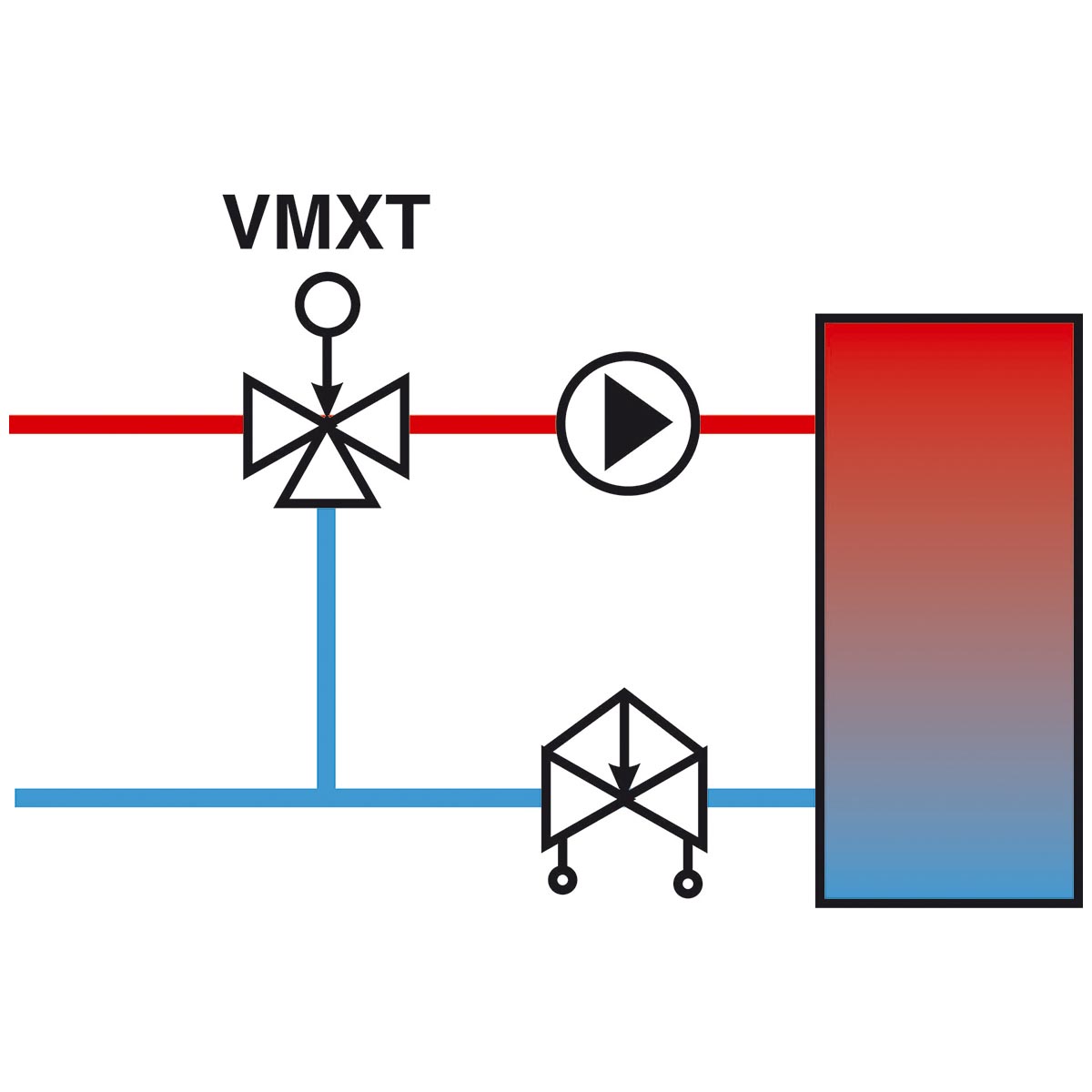

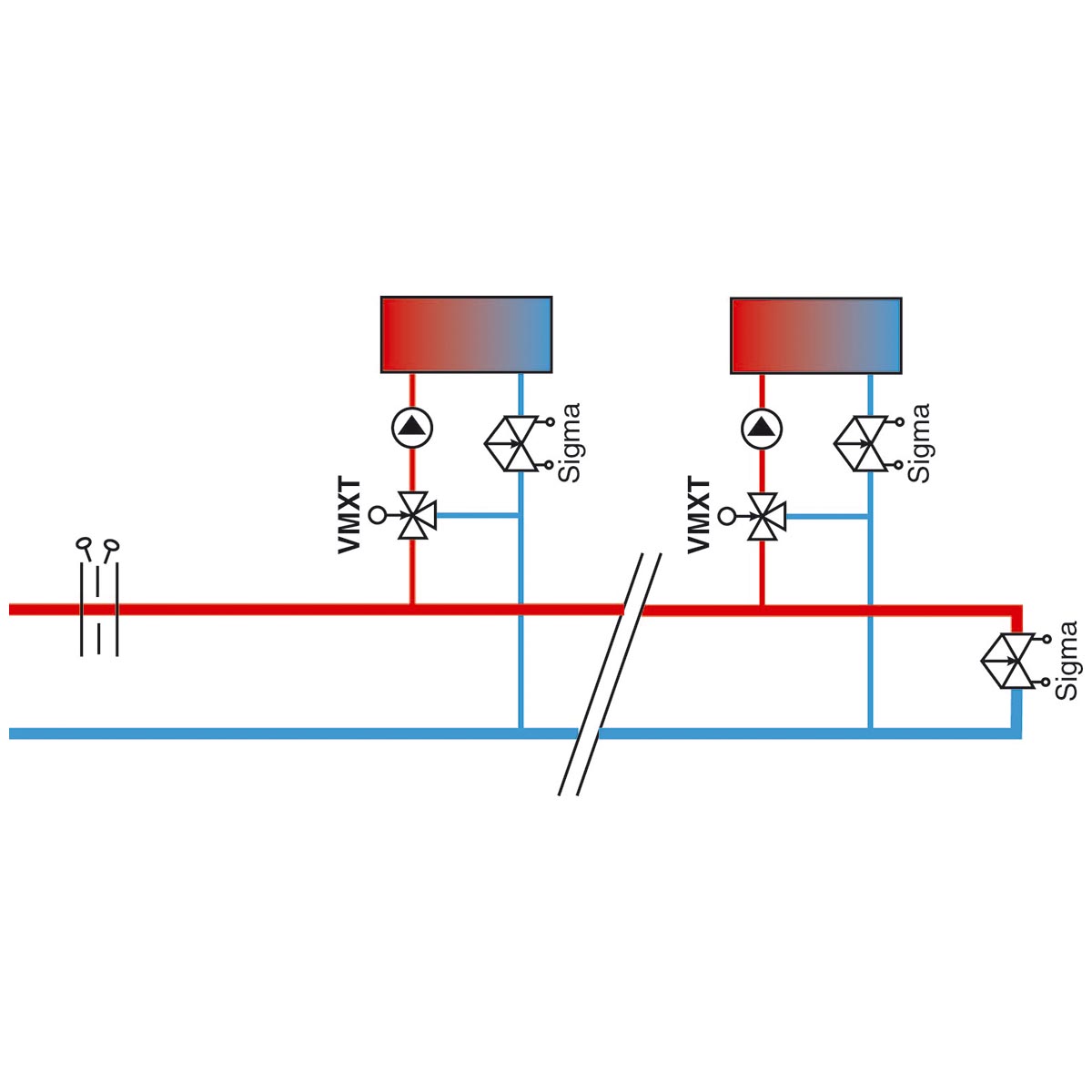

Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů

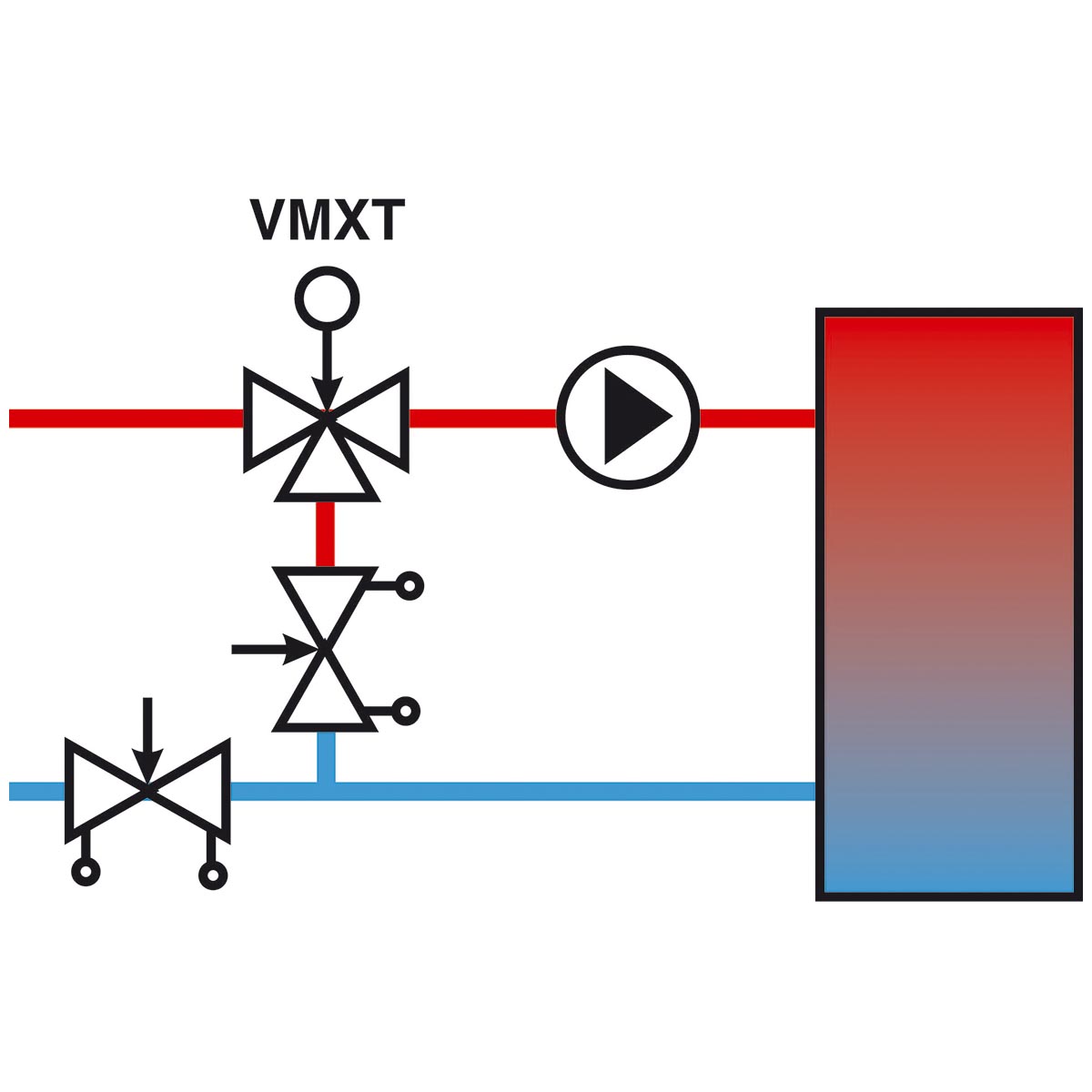

Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu
