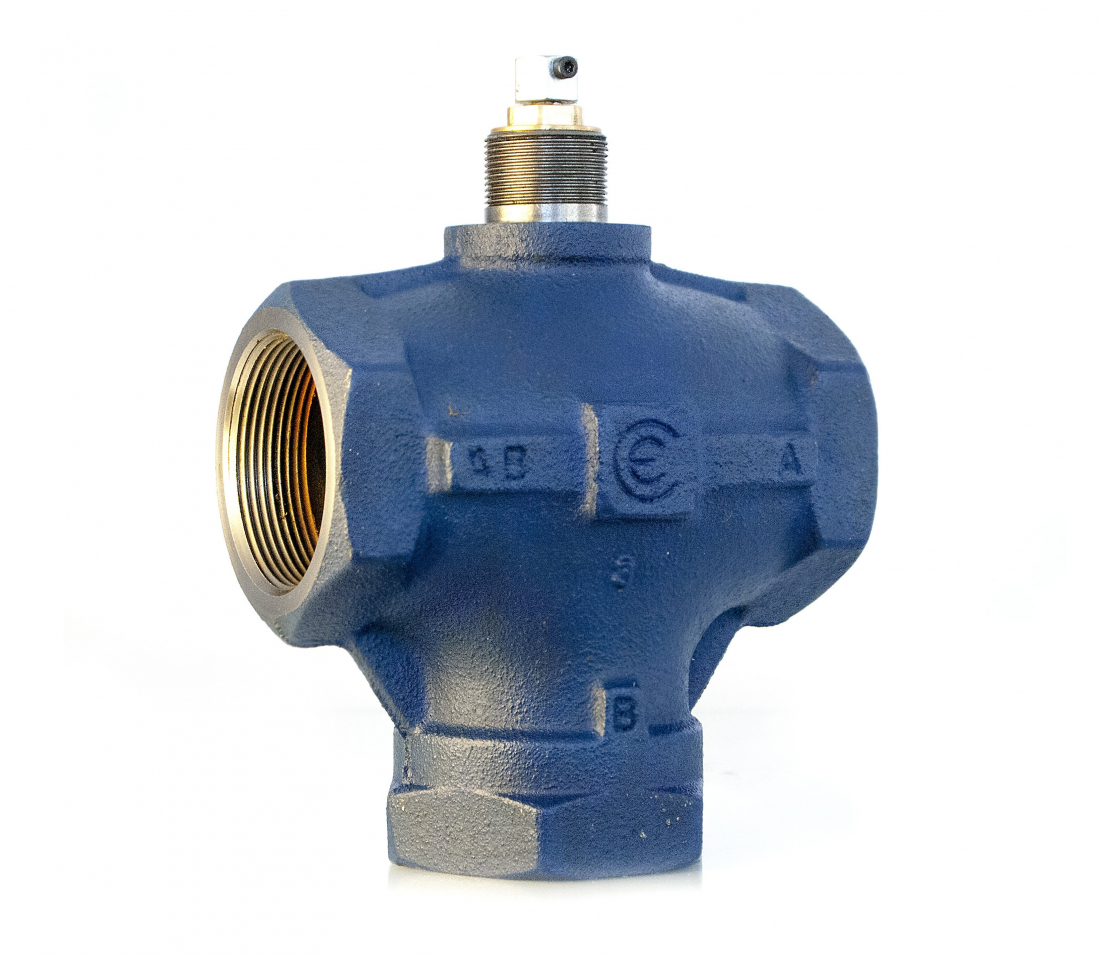

3-cestný regulační ventil VMB_T

3-cestný regulační ventil VMB_T

3-cestné regulační ventily VMB_T jsou závitové armatury určené pro regulaci výkonu menších a středně velkých spotřebičů, popřípadě okruhů spotřebičů. Jsou k dispozici v DN 20–50 v celkovém rozsahu Kvs hodnot 6,3–25 s pracovním zdvihem 5,5 mm.

Oblast použití:

  • Rozvody vytápění a chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil DN 20 6,3 VMB3T 2 779 Kč
3-cestný regulační ventil DN 25 10 VMB4T 2 917 Kč
3-cestný regulační ventil DN 32 14 VMB5T 3 476 Kč
3-cestný regulační ventil DN 40 18 VMB6T 3 861 Kč
3-cestný regulační ventil DN 50 25 VMB8T 4 759 Kč

Popis

3-cestné regulační ventily VMB_T jsou závitové armatury určené pro regulaci výkonu menších a středně velkých spotřebičů nebo skupin spotřebičů v rozvodech vytápění i chlazení. Jsou k dispozici v DN 20–50 v celkovém rozsahu Kvs hodnot 6,5–25.

Pracovní zdvih 5,5 mm a lineární regulační charakteristika umožňují regulaci výkonu spotřebičů s běžnými nároky na přesnost regulace.

Ventily VMB_T je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

  • Rozvody vytápění, chlazení

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
  • Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
  • Uzavírání portu A nebo portu B
Rozměry DN 20–50
Jmenovitý tlak PN 16
Pracovní zdvih 5,5 mm
Charakteristika lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Teplovzdušné jednotky
  • Dveřní / vratové clony
  • VZT jednotky

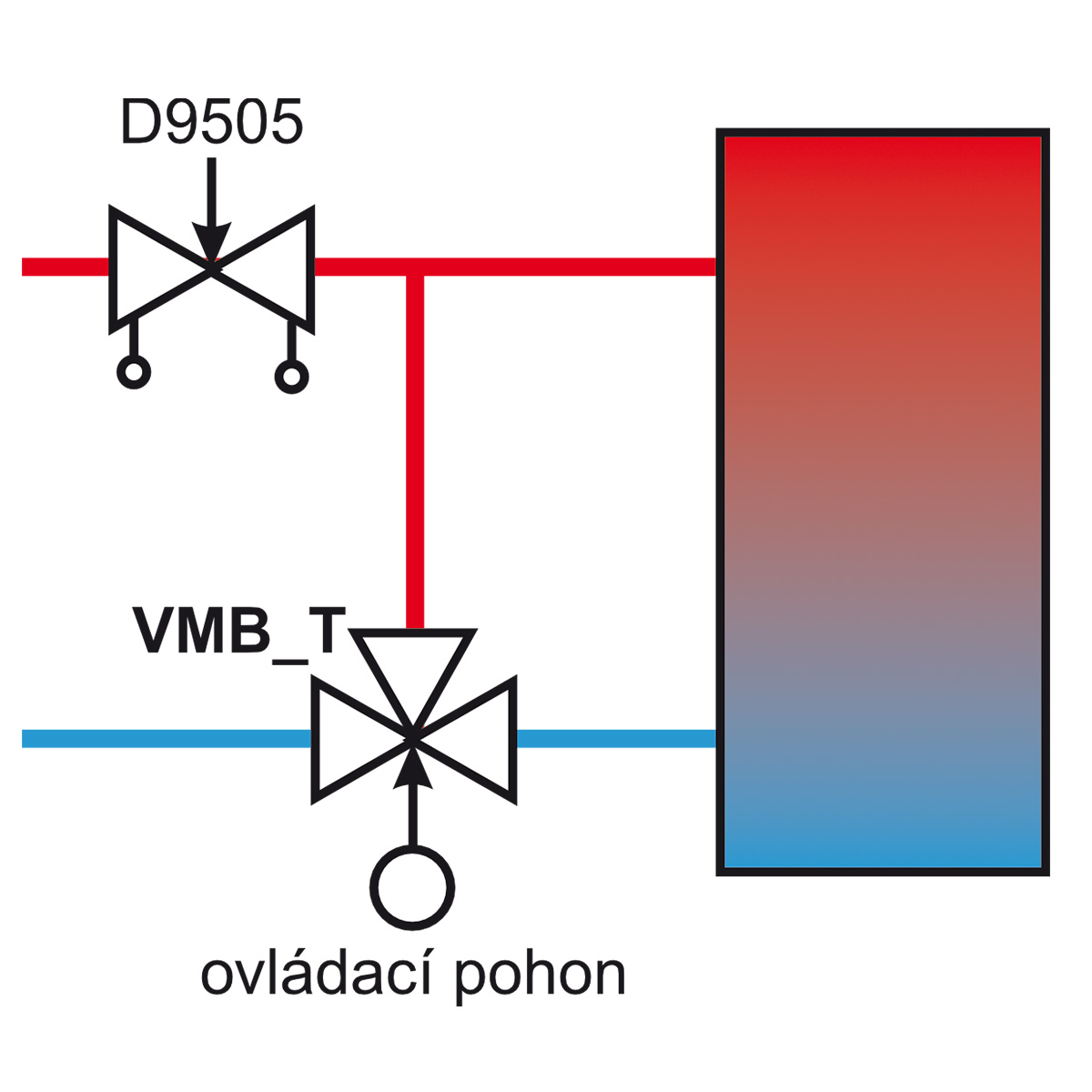

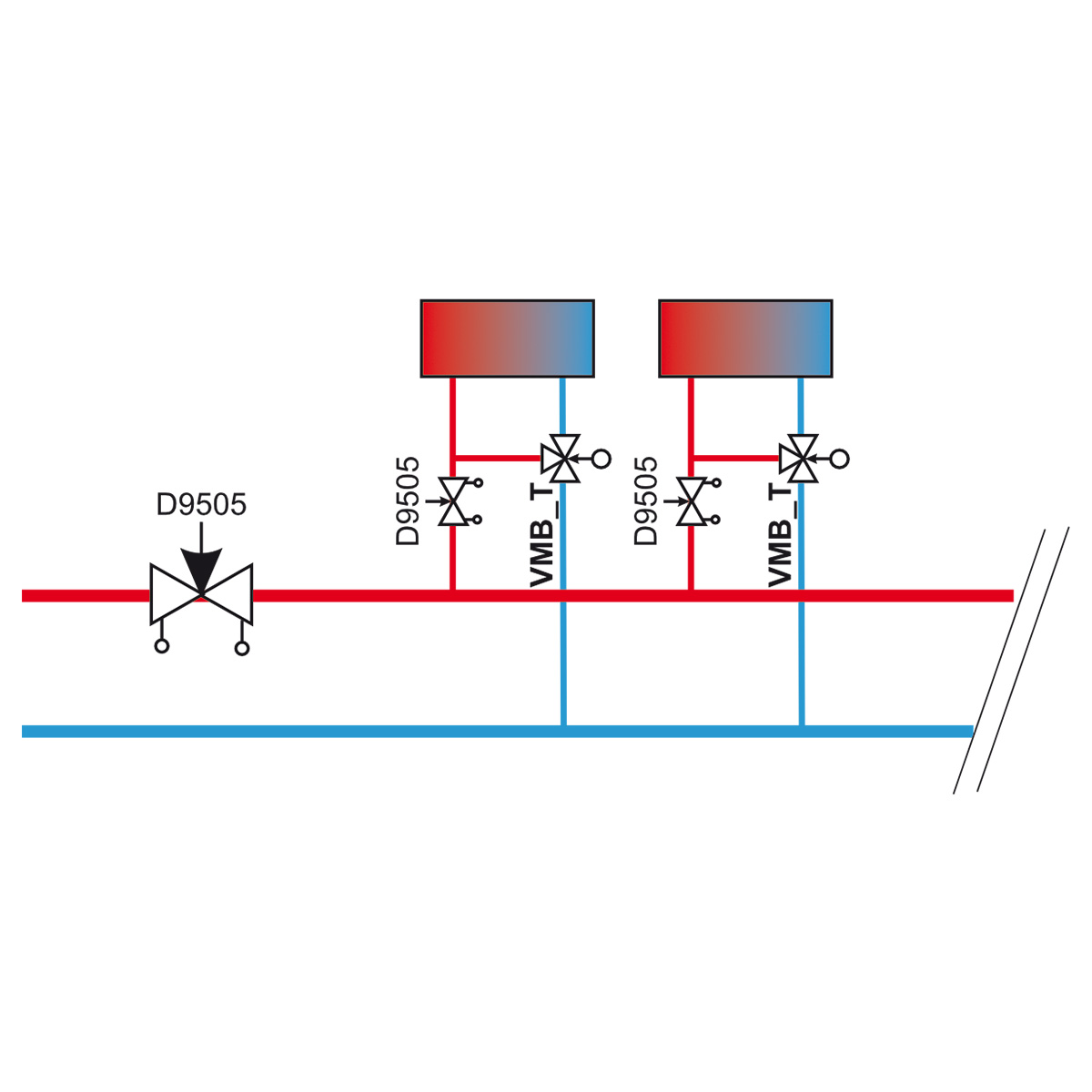

VMB_T na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

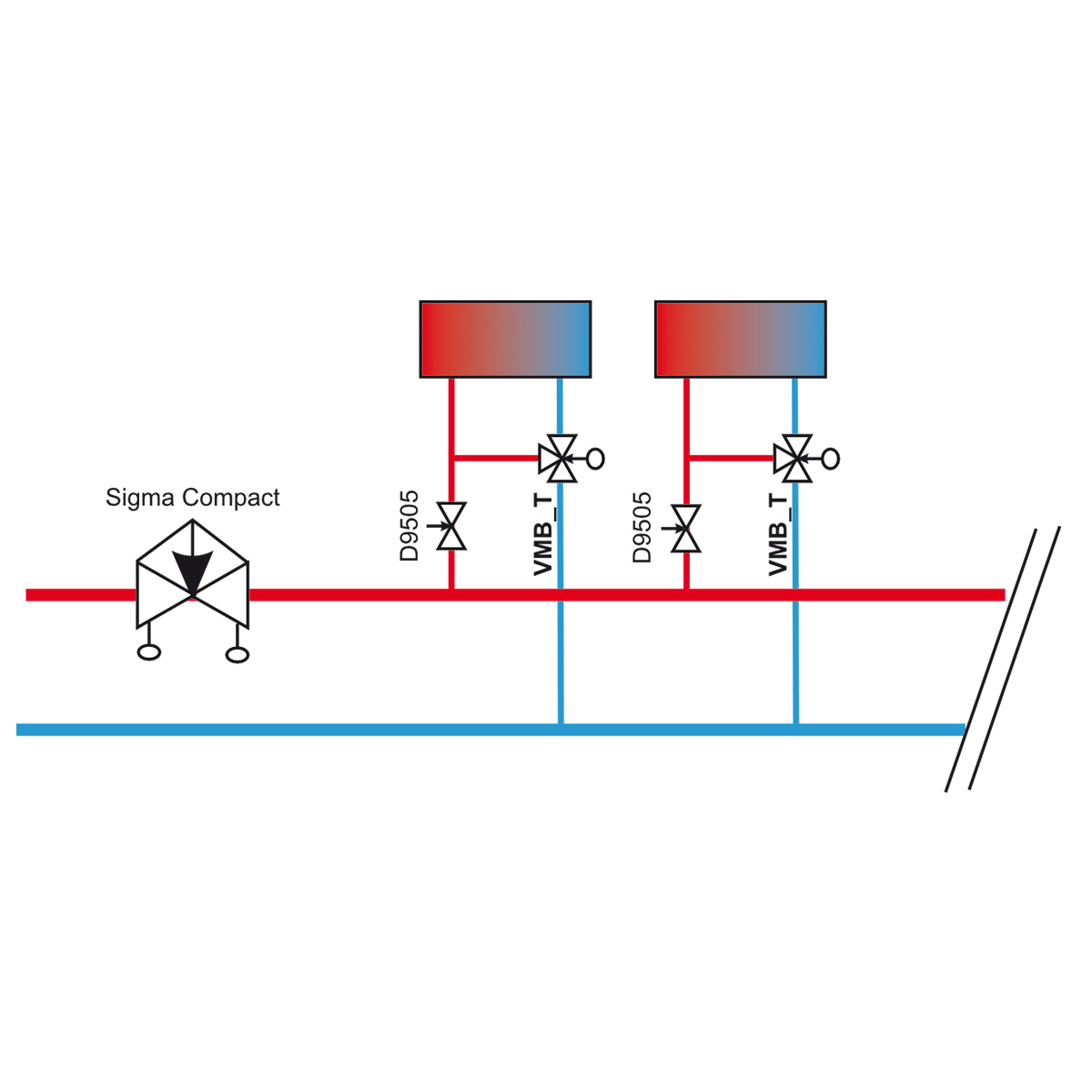

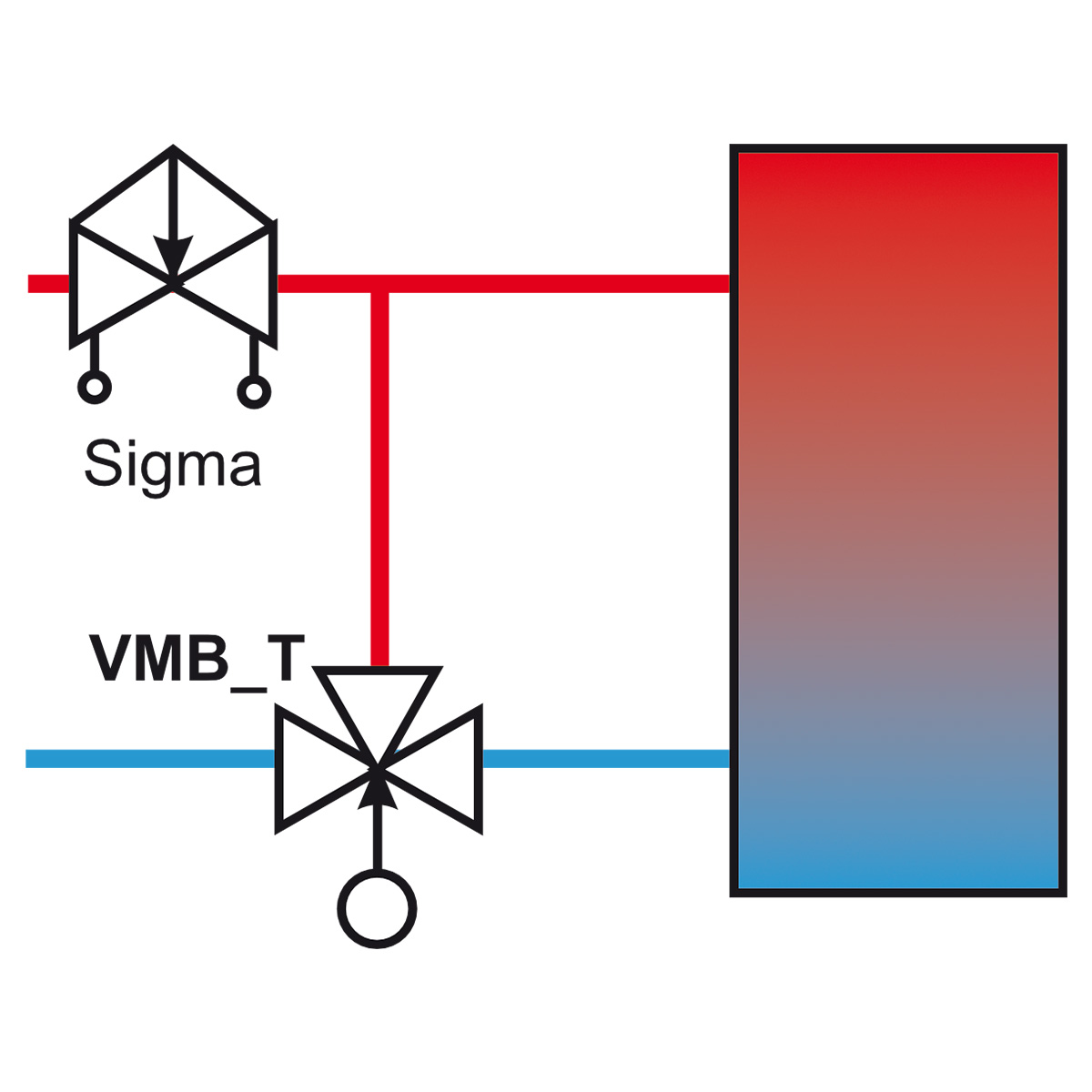

VMB_T na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky
  • Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
  • Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu

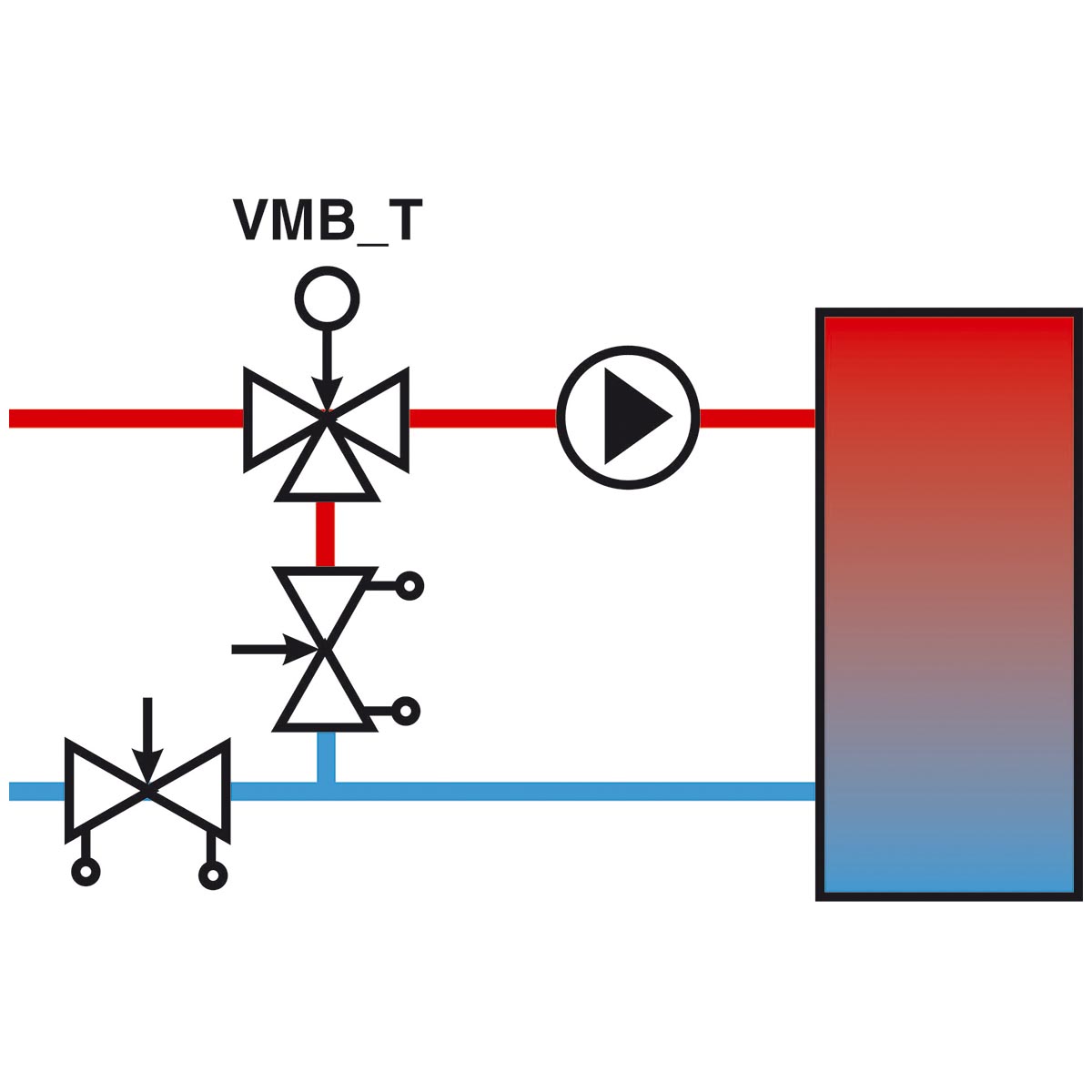

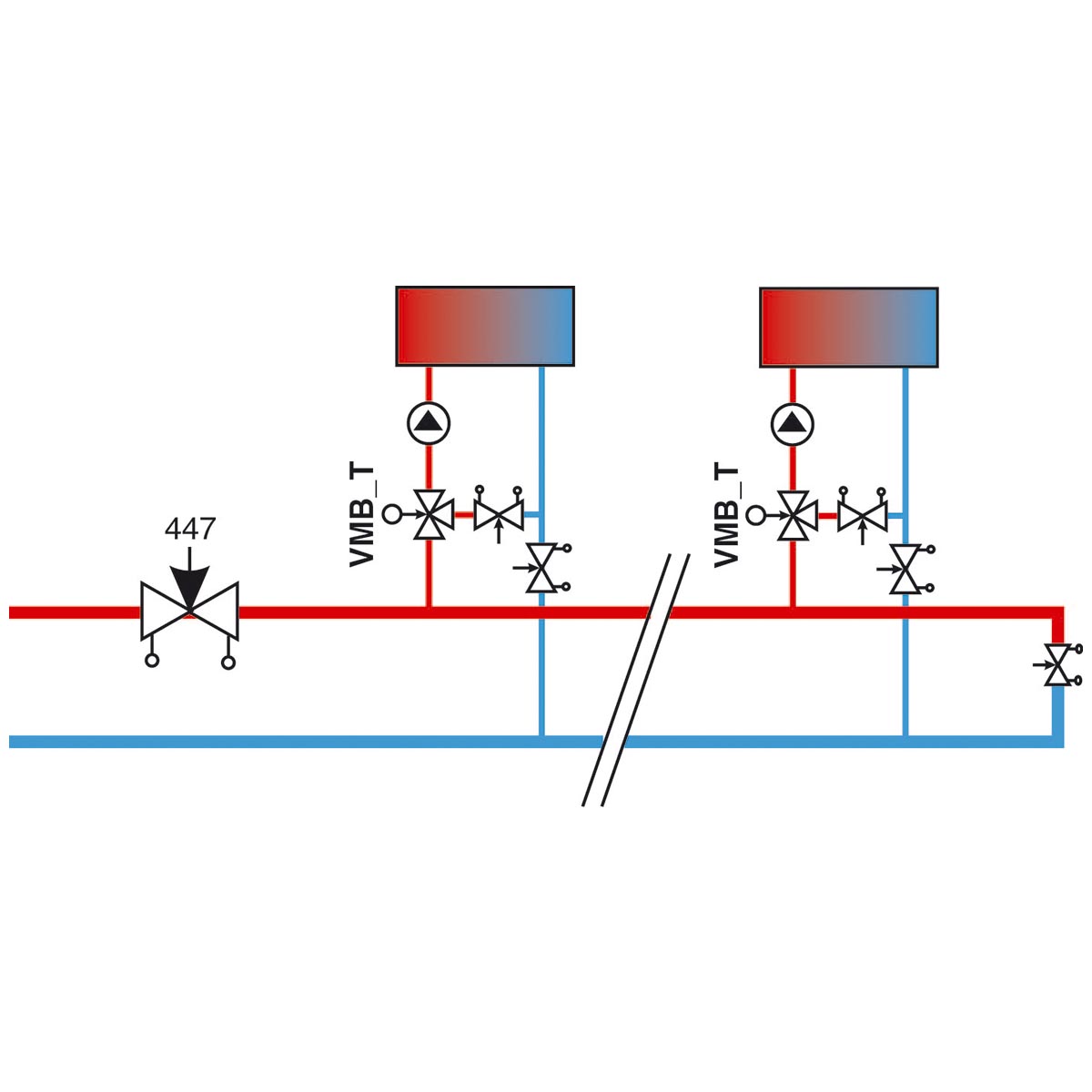

VMB_T na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem

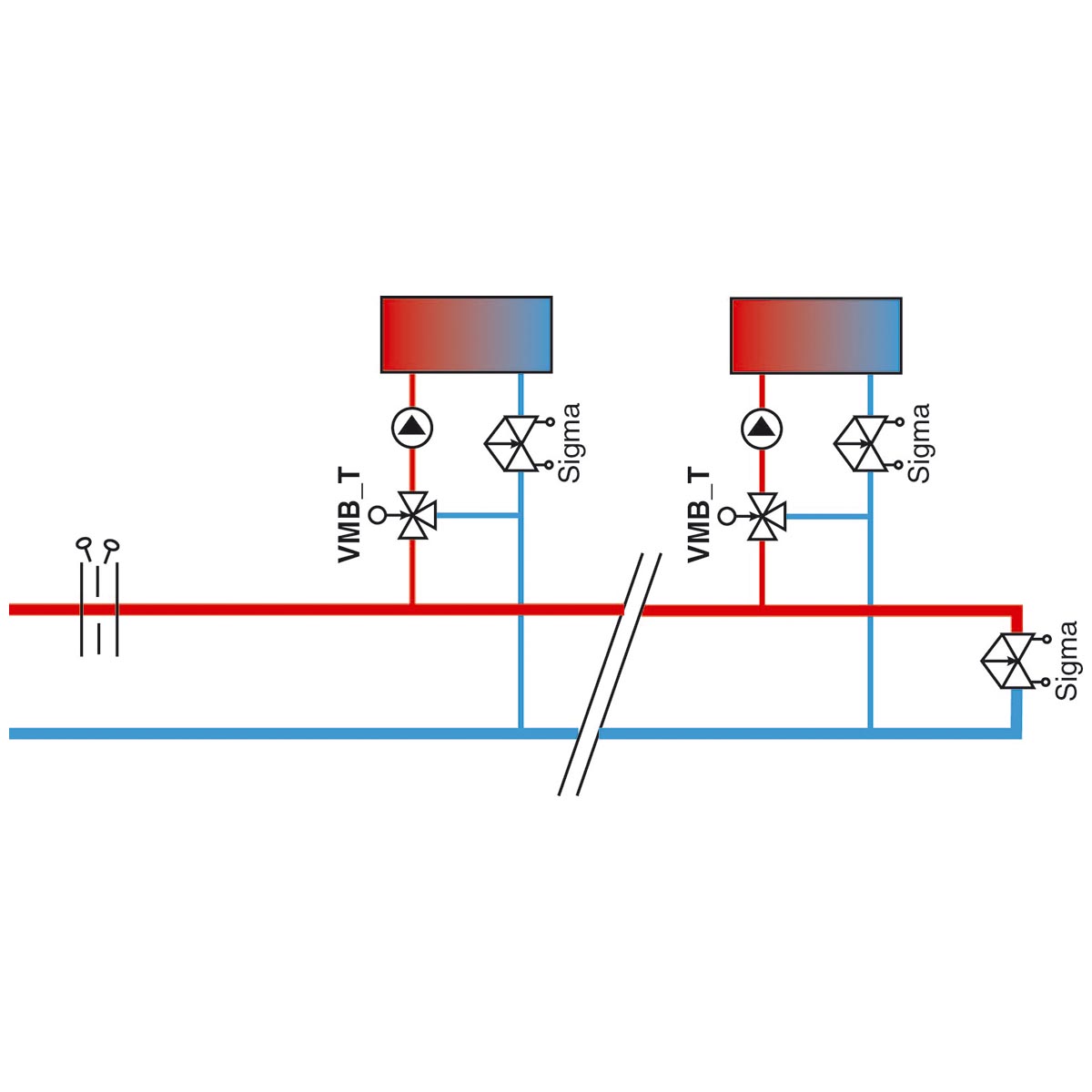

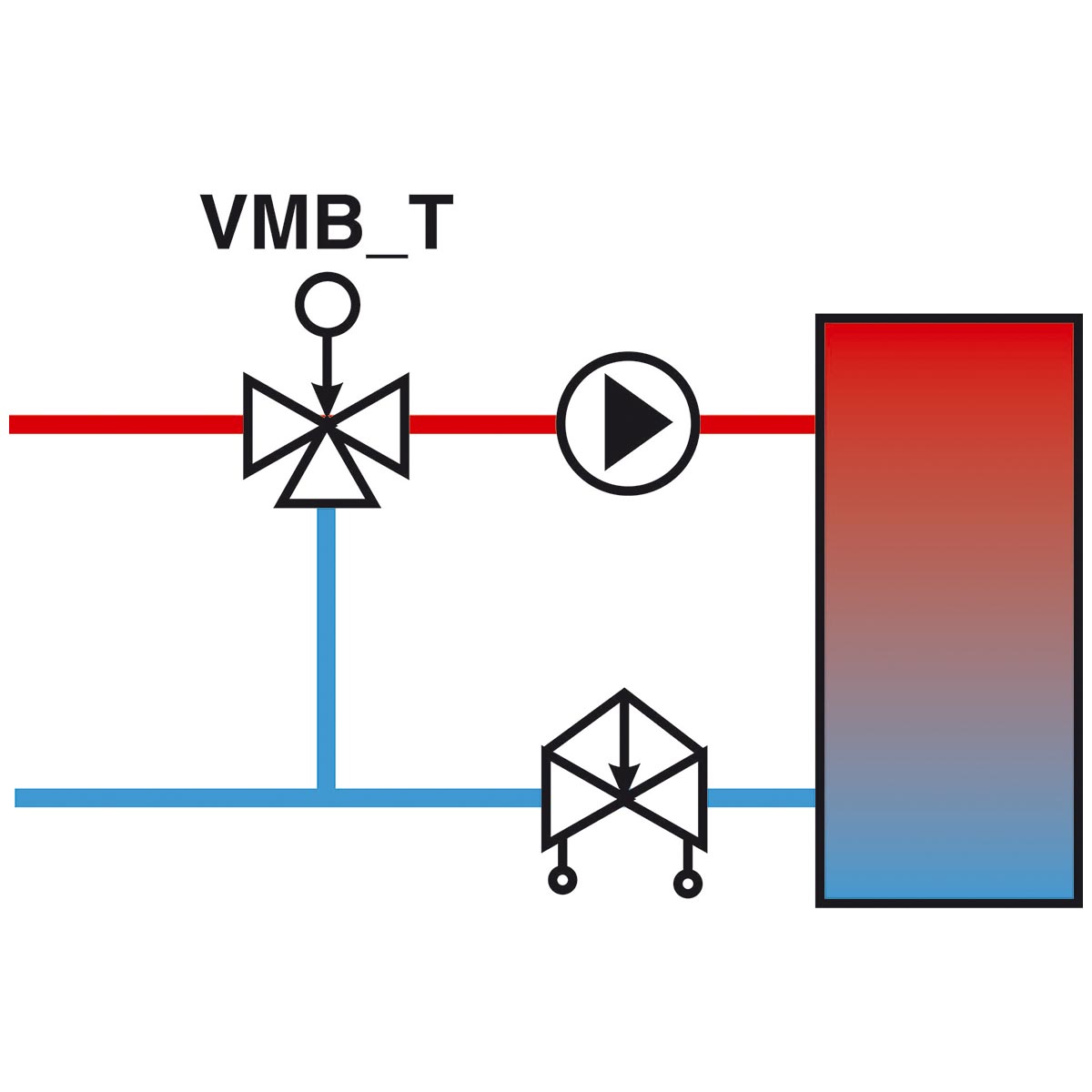

VMB_T na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem
