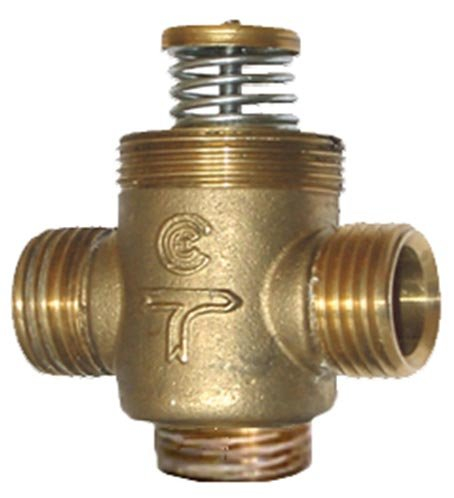

3-cestné regulační ventily VMX jsou závitové armatury určené pro regulaci výkonu malých spotřebičů v soustavách s konstantním průtokem. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6 a s pracovním zdvihem 2,5 mm.

Oblast použití:

Rozvody vytápění, chlazení
Instalace na vstupu do koncových spotřebičů

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

3-cestný regulační ventil malých spotřebičů VMX

3-cestný regulační ventil malých spotřebičů VMX

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
3-cestný regulační ventil VMX, DN 15	0,25	VMX09P	764 Kč	2018 2019
3-cestný regulační ventil VMX, DN 15	0,4	VMX10P	764 Kč	2018 2019
3-cestný regulační ventil VMX, DN 15	0,6	VMX11P	764 Kč	2018 2019
3-cestný regulační ventil VMX, DN 15	1	VMX12P	764 Kč	2018 2019
3-cestný regulační ventil VMX, DN 15	1,6	VMX13P	764 Kč	2018 2019
3-cestný regulační ventil VMX, DN 20	2,5	VMX21P	832 Kč	2018 2019
3-cestný regulační ventil VMX, DN 20	4	VMX24P	1 630 Kč	2018 2019
3-cestný regulační ventil VMX, DN 20	6	VMX26P	1 732 Kč	2018 2019

Popis

3-cestné regulační ventily VMX jsou závitové armatury určené pro regulaci výkonu malých spotřebičů v soustavách vytápění a chlazení s konstantním průtokem. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6.

Ventily VMX je možné ovládat termoelektrickými ovládacími pohony 230 V on/off (NC), 24 V on/off (NC) nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

Rozvody vytápění, chlazení
Instalace na vstupu do koncových spotřebičů - fancoily, chladící trámy, dveřní clony, teplovzdušné jednotky atp.

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Uzavírání portu A nebo portu B

Rozměry

DN 15–20

Jmenovitý tlak

PN 16

Max. diferenční tlak

250 kPa

Pracovní zdvih

2,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Materiál

Tělo ventilu:	mosaz
Kuželka:	PPS Fortron kompozit
Bonnet:	mosaz
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

Soustava s konstantním průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

Fancoily
Chladicí trámy
Teplovzdušné jednotky
Dveřní / vratové clony

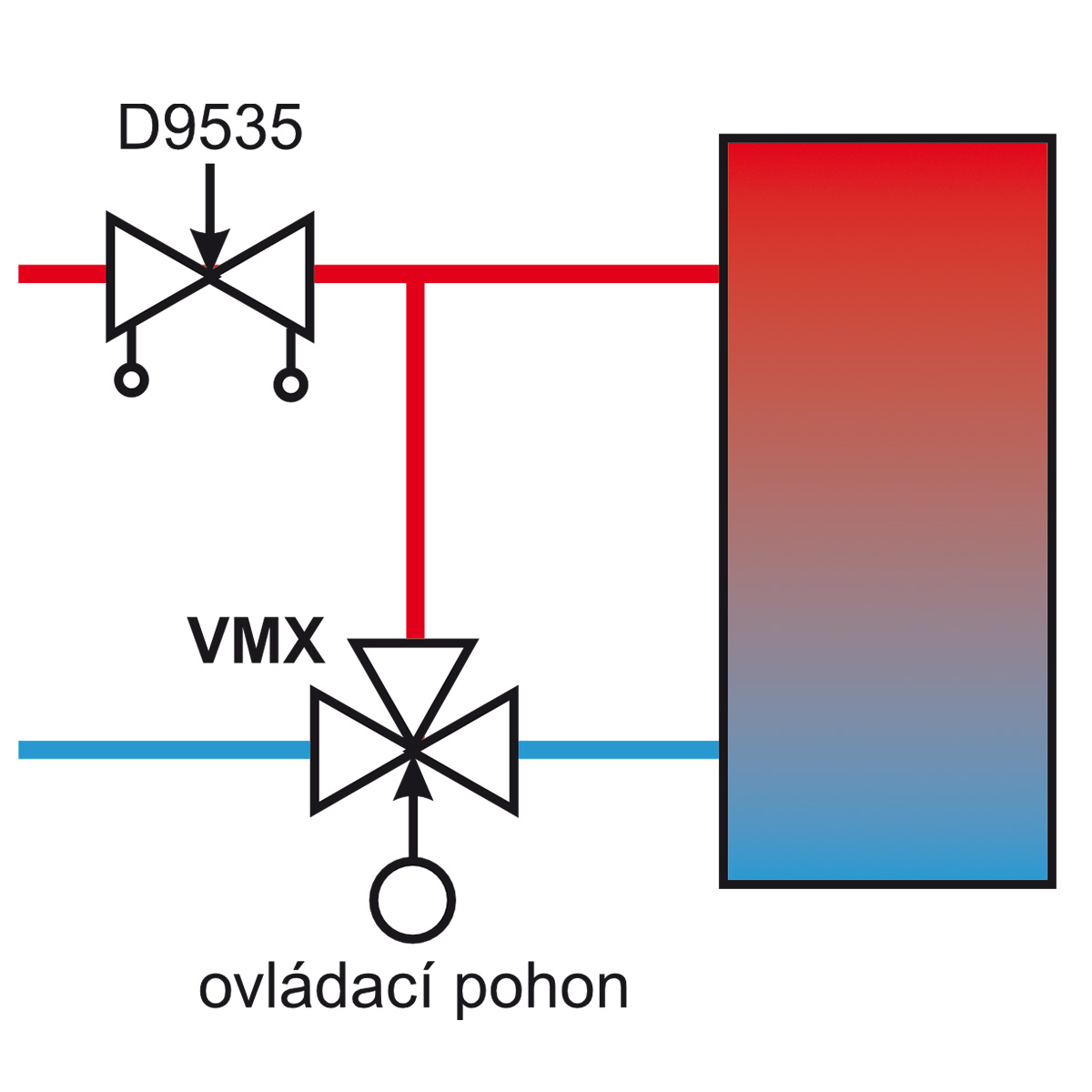

VMX na vstupu do spotřebiče

regulace výkonu spotřebiče změnou průtoku
uzavírání portu A nebo portu B

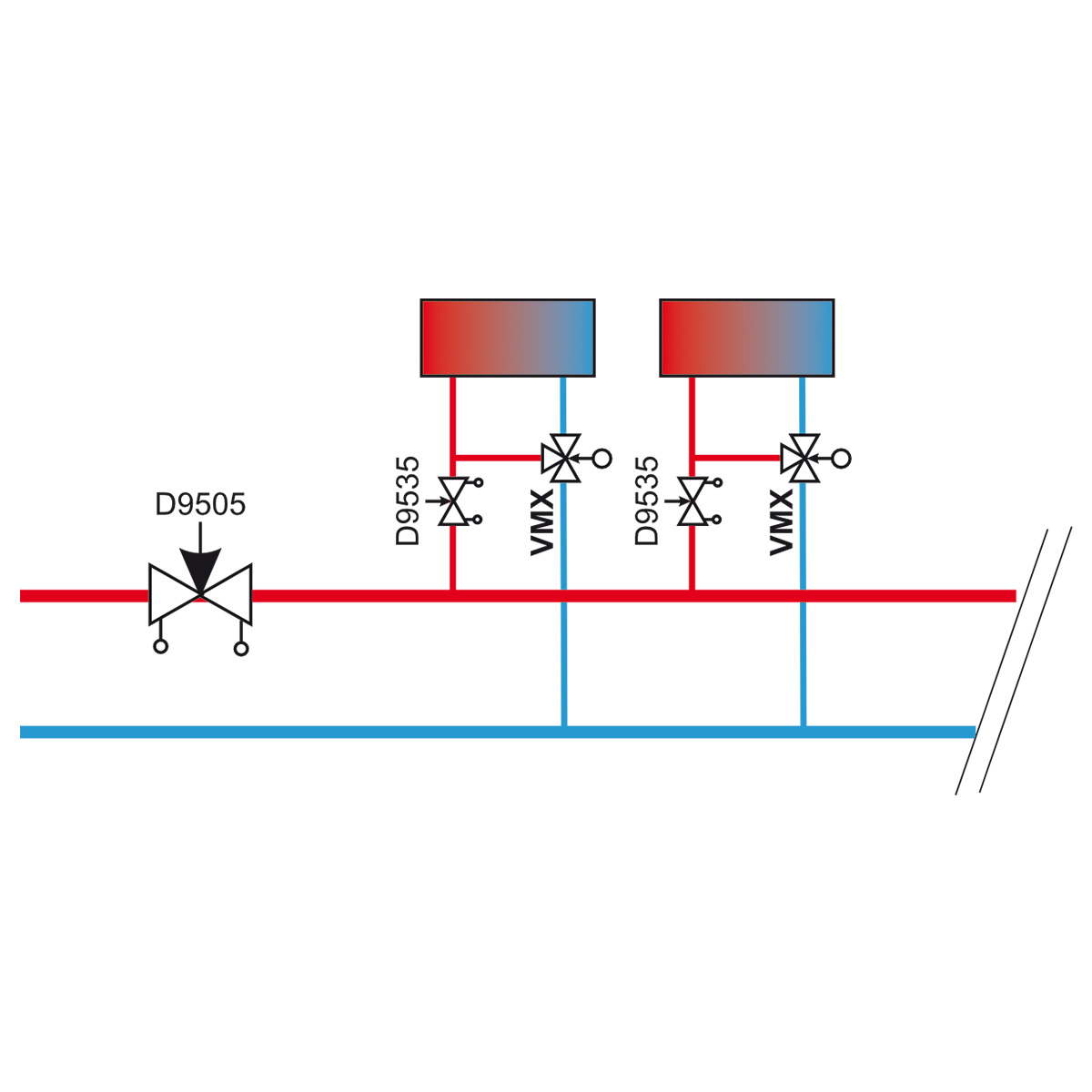

Instalace v kombinaci s ručními vyvažovacími ventily

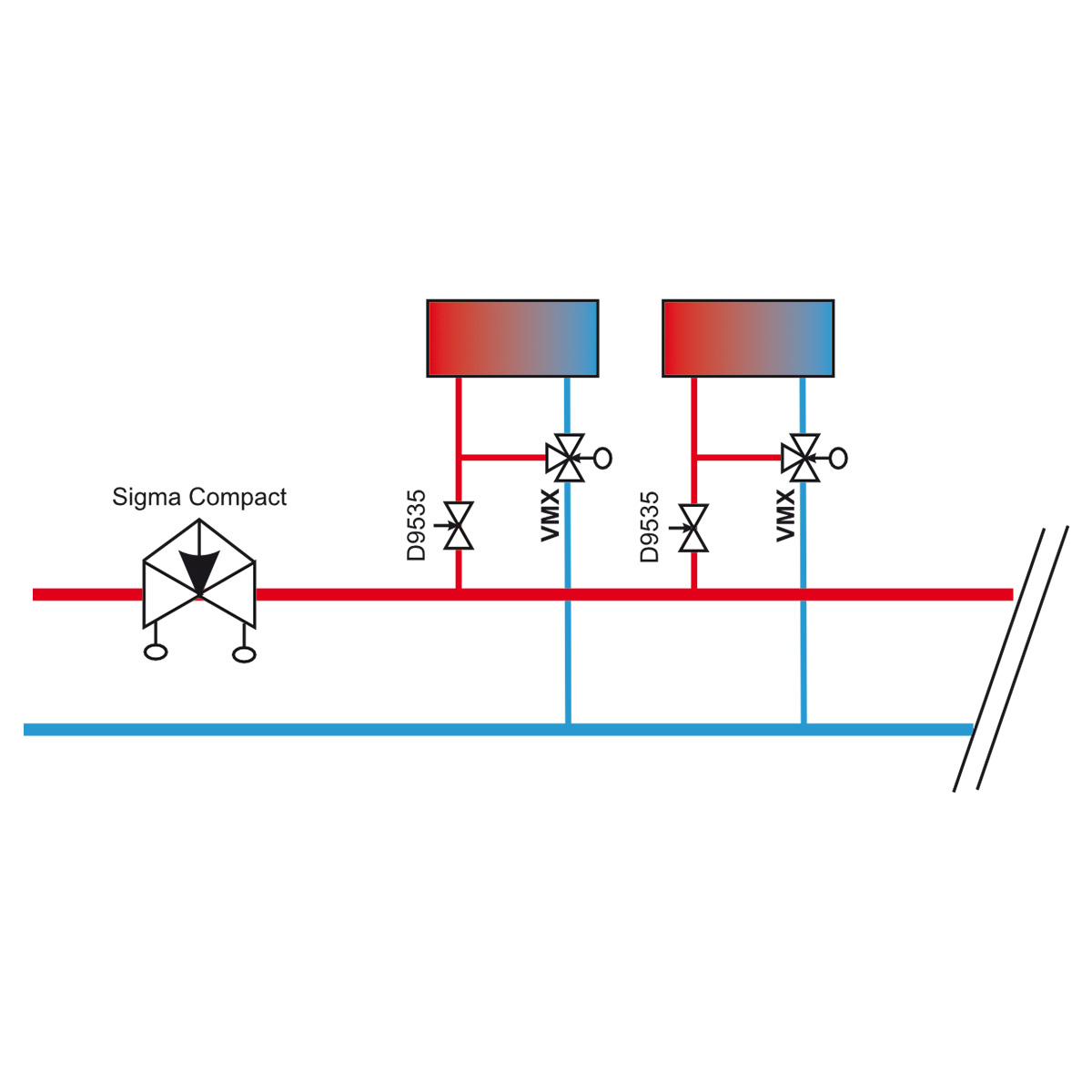

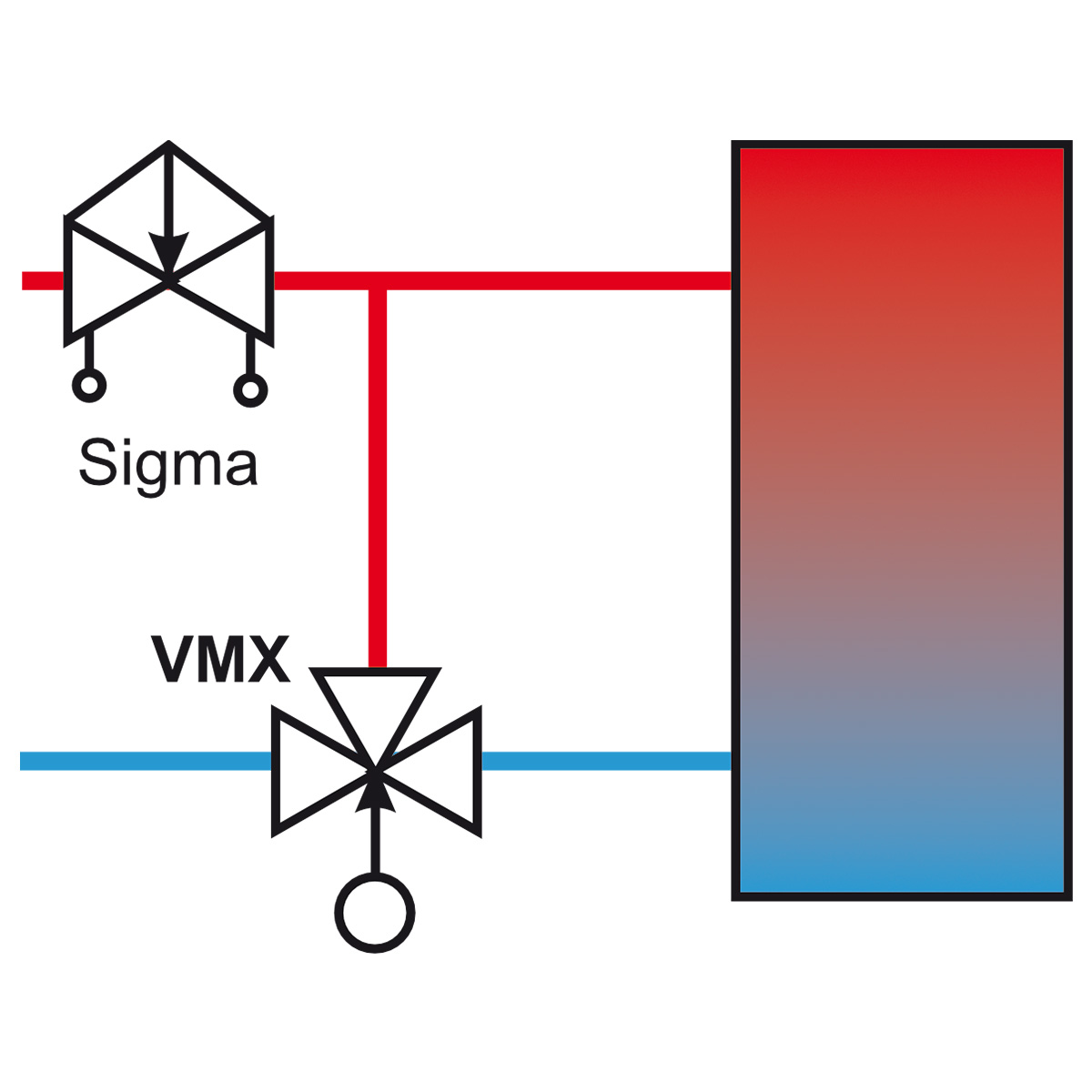

Instalace v kombinaci s automatickými vyvažovacími ventily
