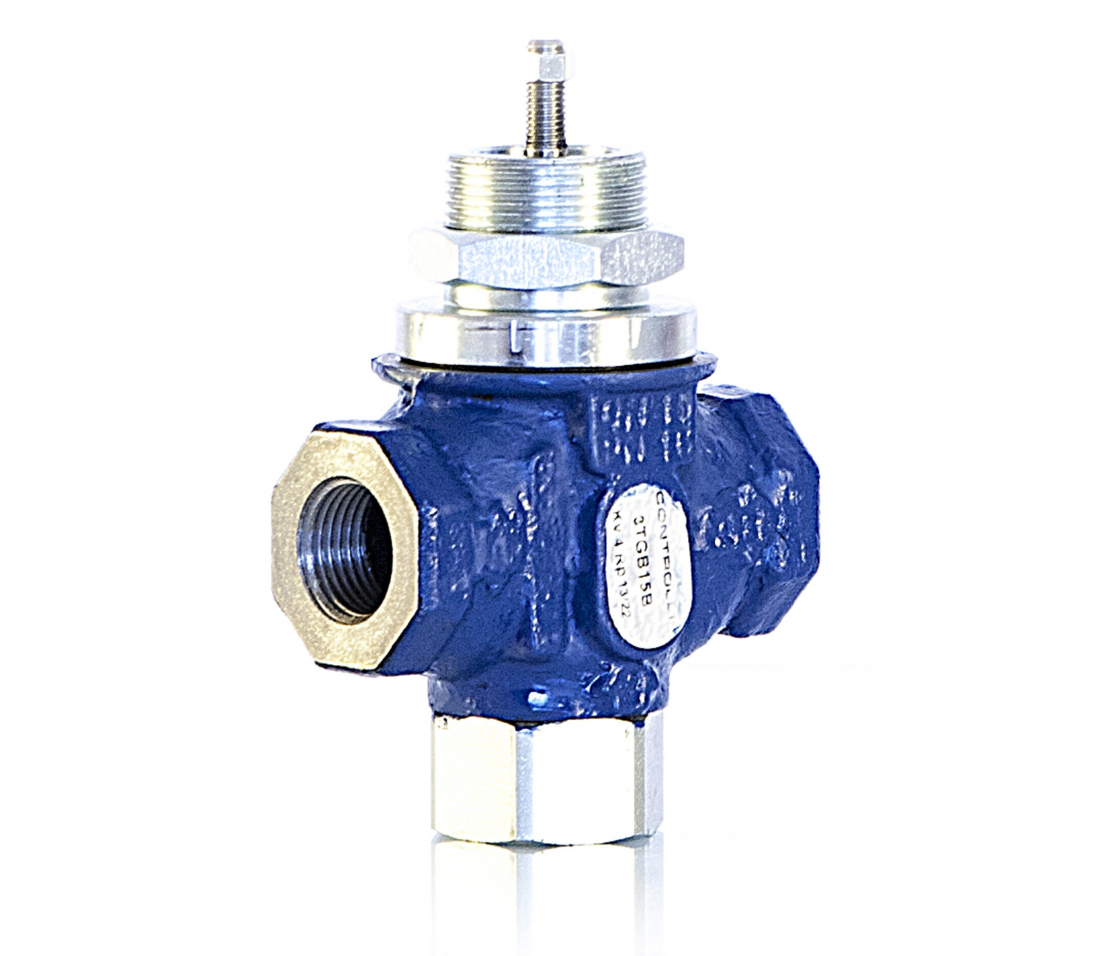

3-cestný regulační ventil 3TGB

3-cestný regulační ventil 3TGB

3-cestné regulační ventily 3TGB jsou závitové armatury určené pro regulaci výkonu menších spotřebičů, popřípadě okruhů spotřebičů s vysokým nárokem na přesnost regulace. Jsou k dispozici v DN 15 v celkovém rozsahu Kvs hodnot 1,6–4,0 s pracovním zdvihem 11,5 mm.

Oblast použití:

  • Rozvody vytápění a chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil DN 15 1,6 3TGB15FR2 2 197 Kč
3-cestný regulační ventil DN 15 2,5 3TGB15FR3 2 197 Kč
3-cestný regulační ventil DN 15 4 3TGB15F 2 197 Kč

Popis

3-cestné regulační ventily 3TGB jsou závitové armatury určené pro regulaci výkonu menších spotřebičů nebo skupin spotřebičů v rozvodech vytápění i chlazení. Jsou k dispozici v DN 15 v celkovém rozsahu Kvs hodnot 1,6–4,0.

Pracovní zdvih 11,5 mm a rovnoprocentní regulační charakteristika umožňují regulaci výkonu spotřebičů s vysokým nárokem na přesnost regulace.

Ventily VMB_T je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V , 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

  • Rozvody vytápění, chlazení

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
  • Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
  • Uzavírání portu A nebo portu B
Rozměry DN 15
Jmenovitý tlak PN 16
Pracovní zdvih 11,5 mm
Charakteristika EQM
Max. pracovní teplota 140 °C
Min. pracovní teplota -5 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Teplovzdušné jednotky
  • Dveřní / vratové clony
  • VZT jednotky

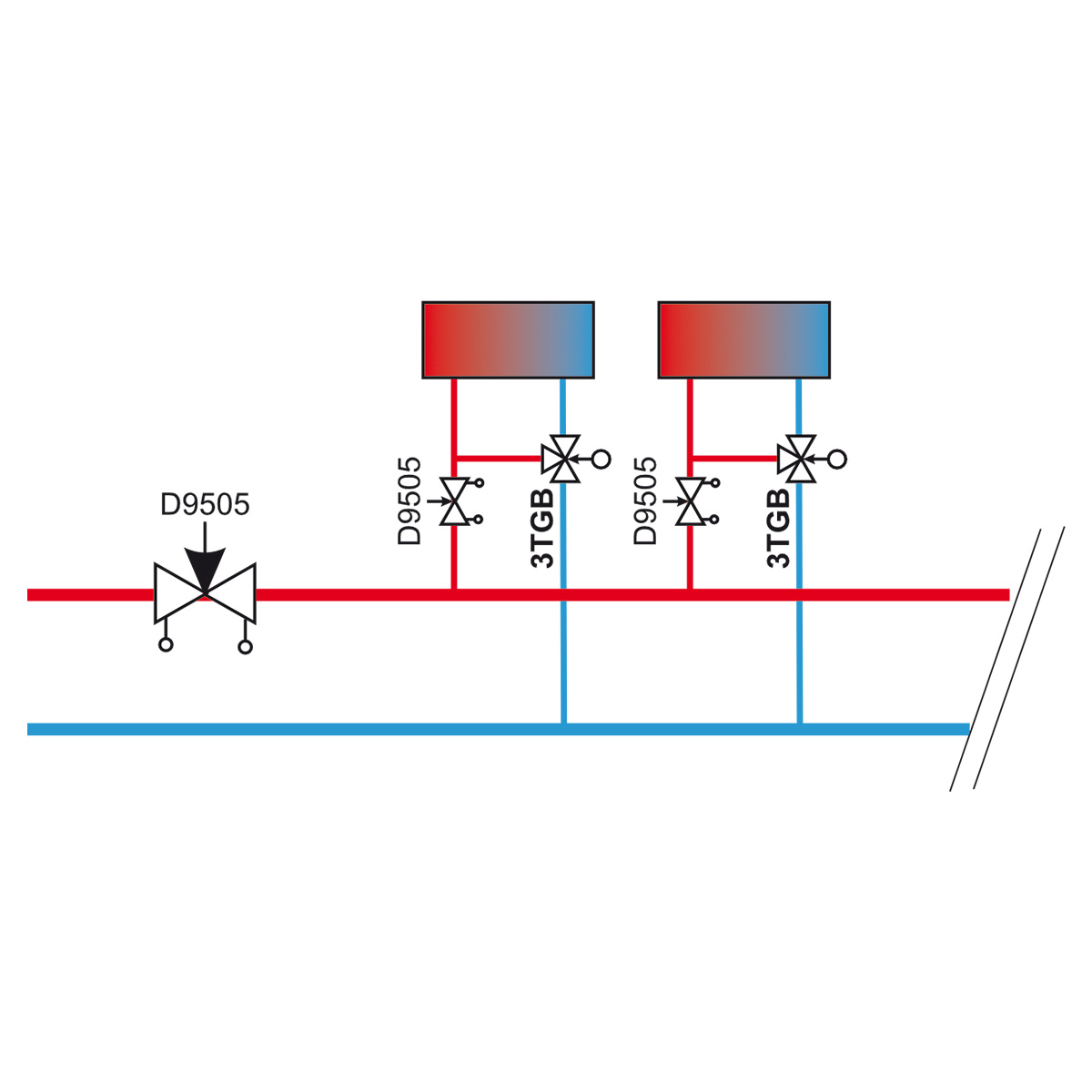

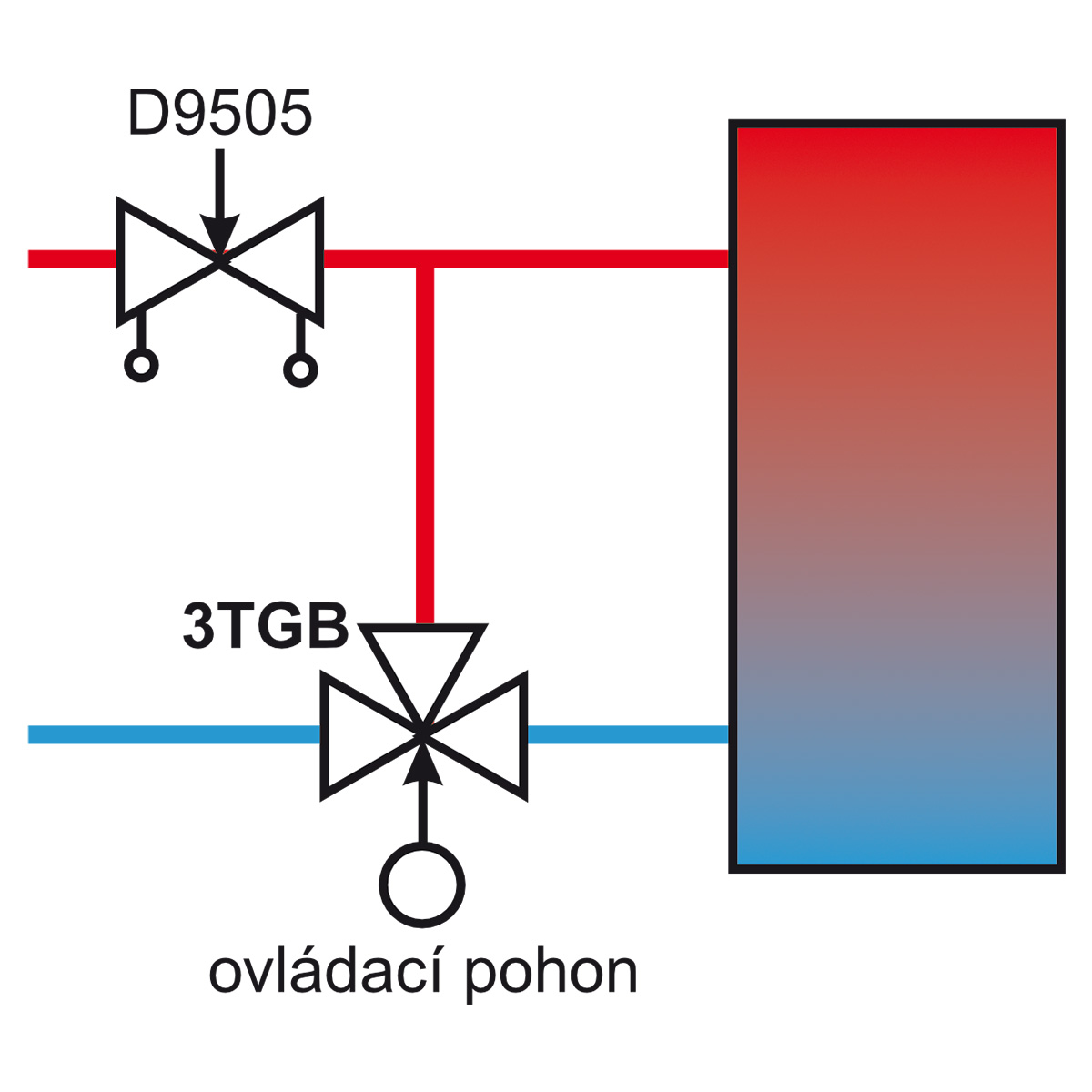

3TGB na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

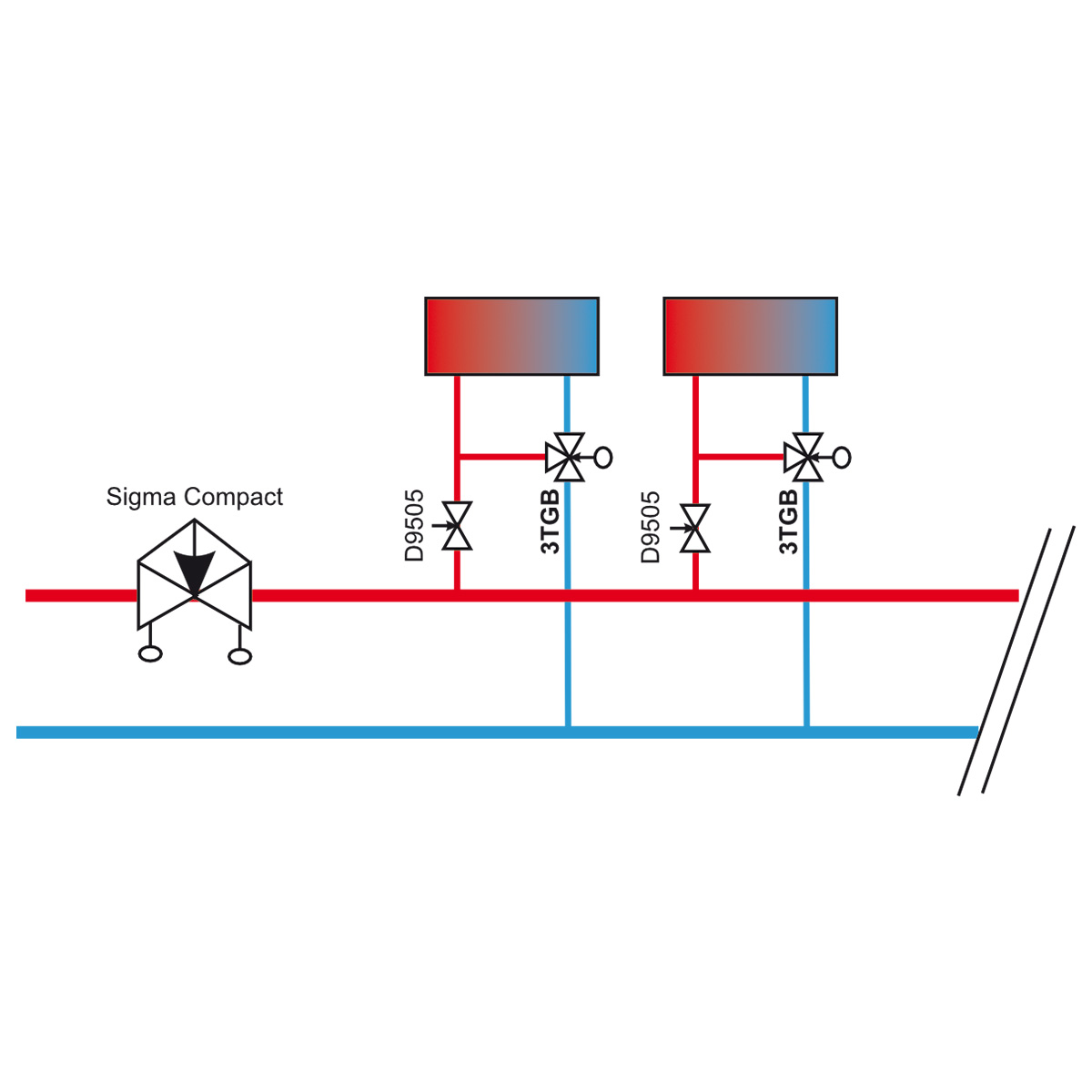

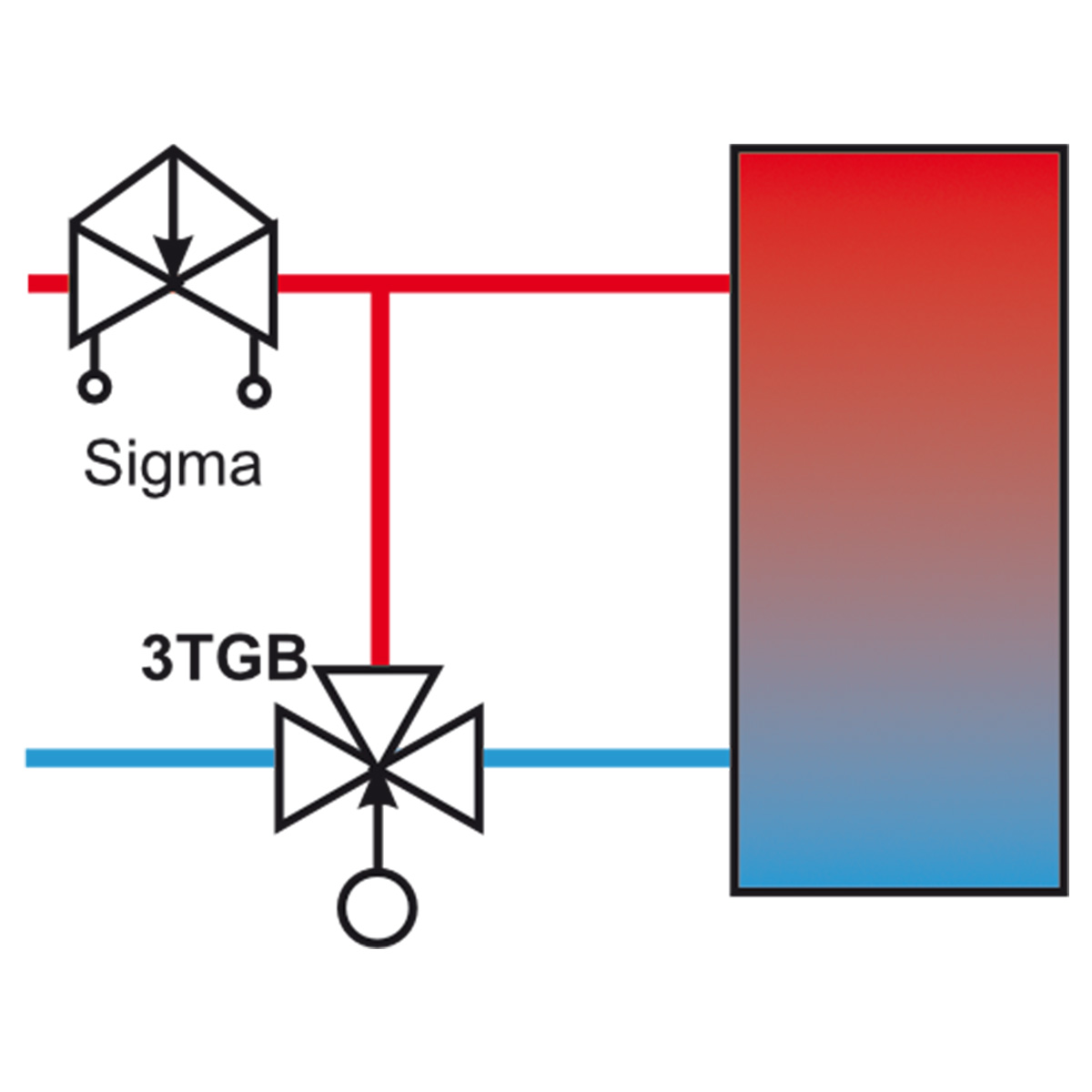

V3TGB na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem


Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky
  • Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
  • Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu

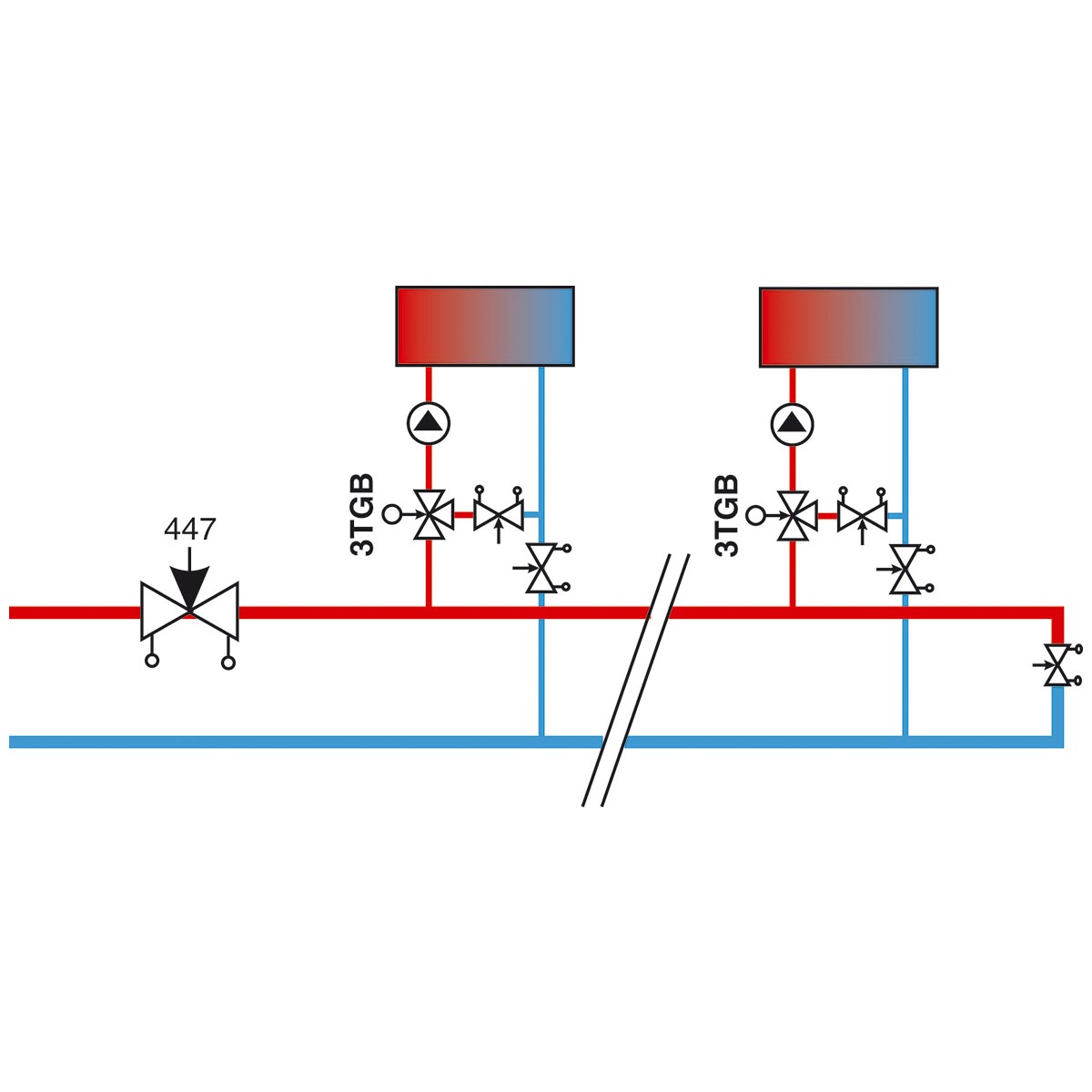

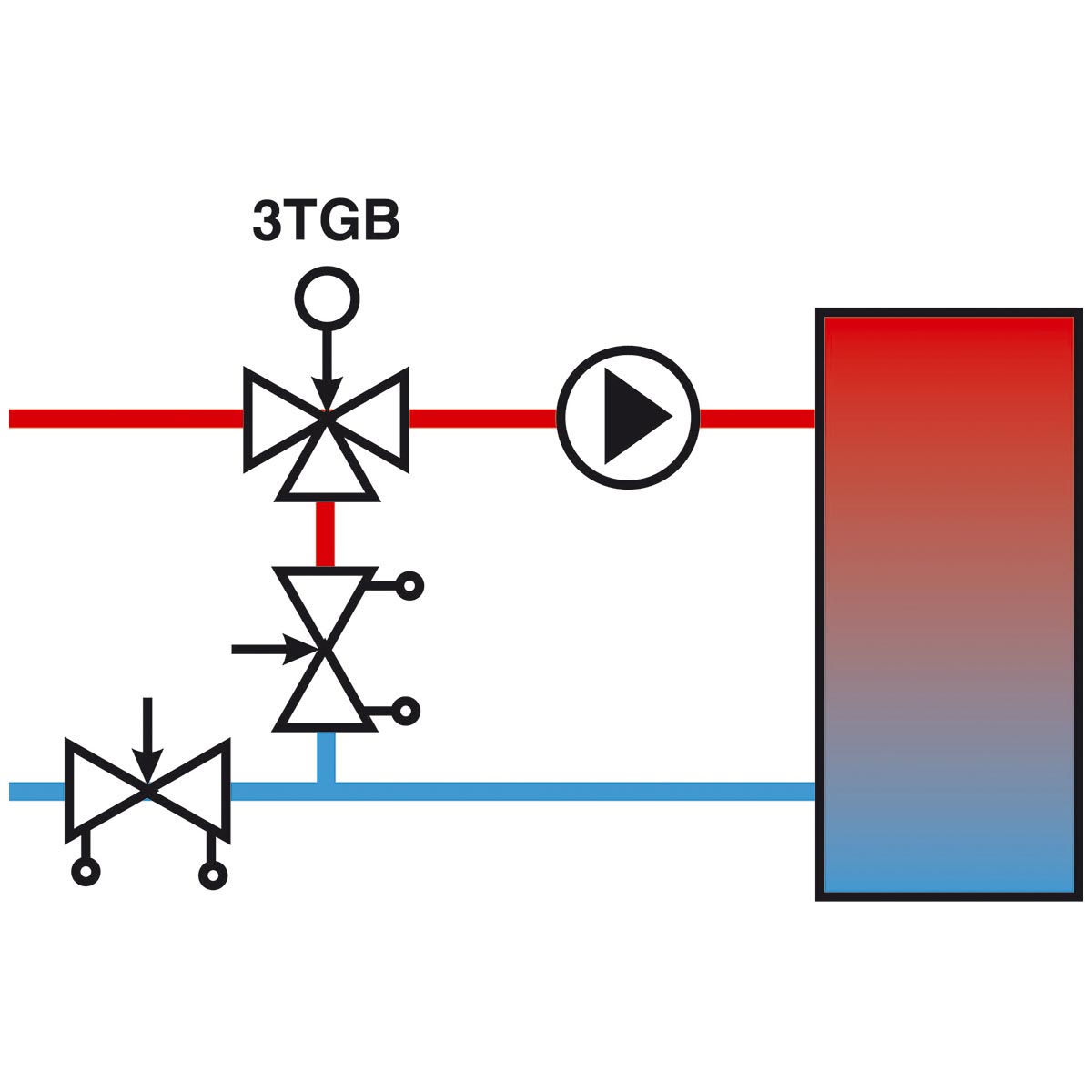

3TGB na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem

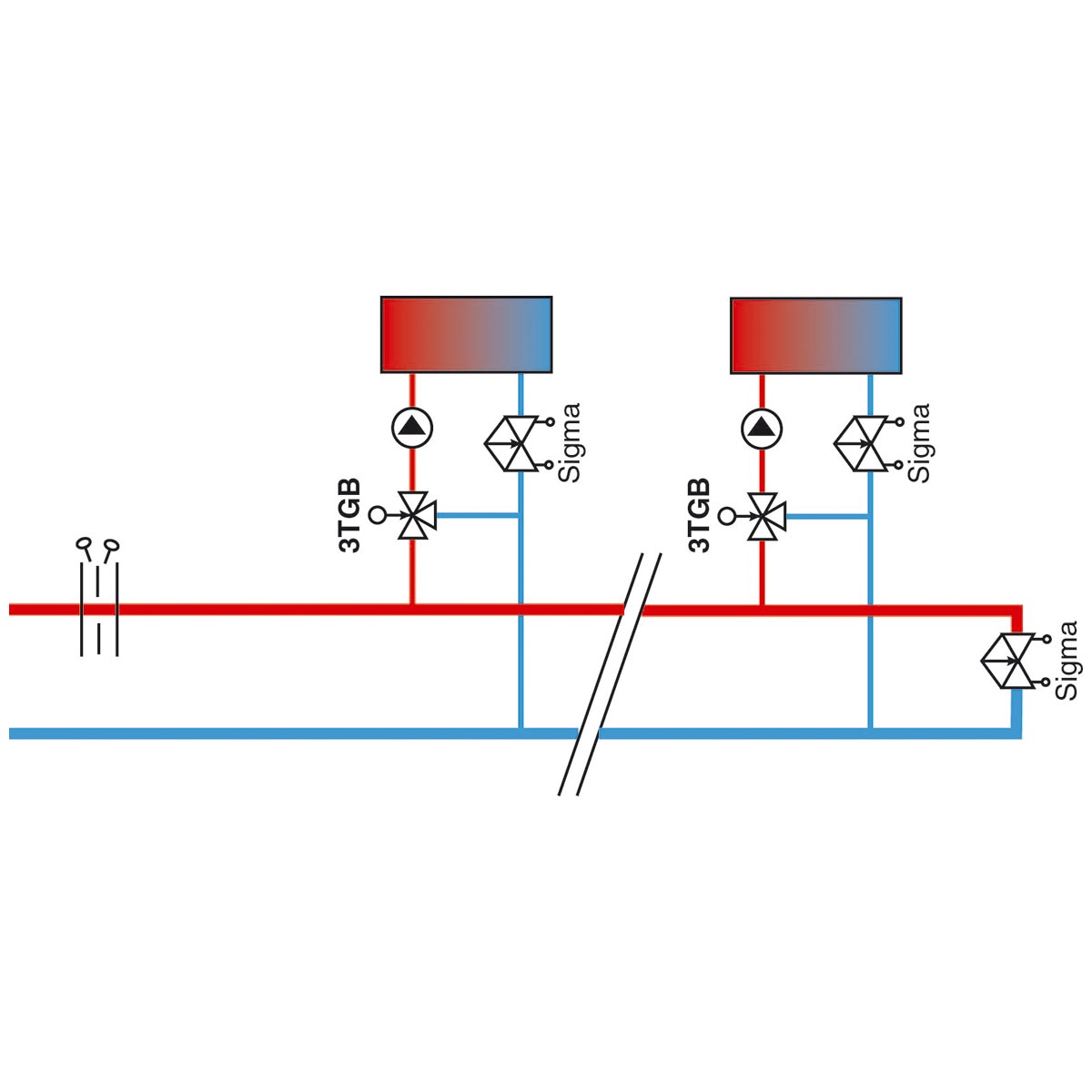

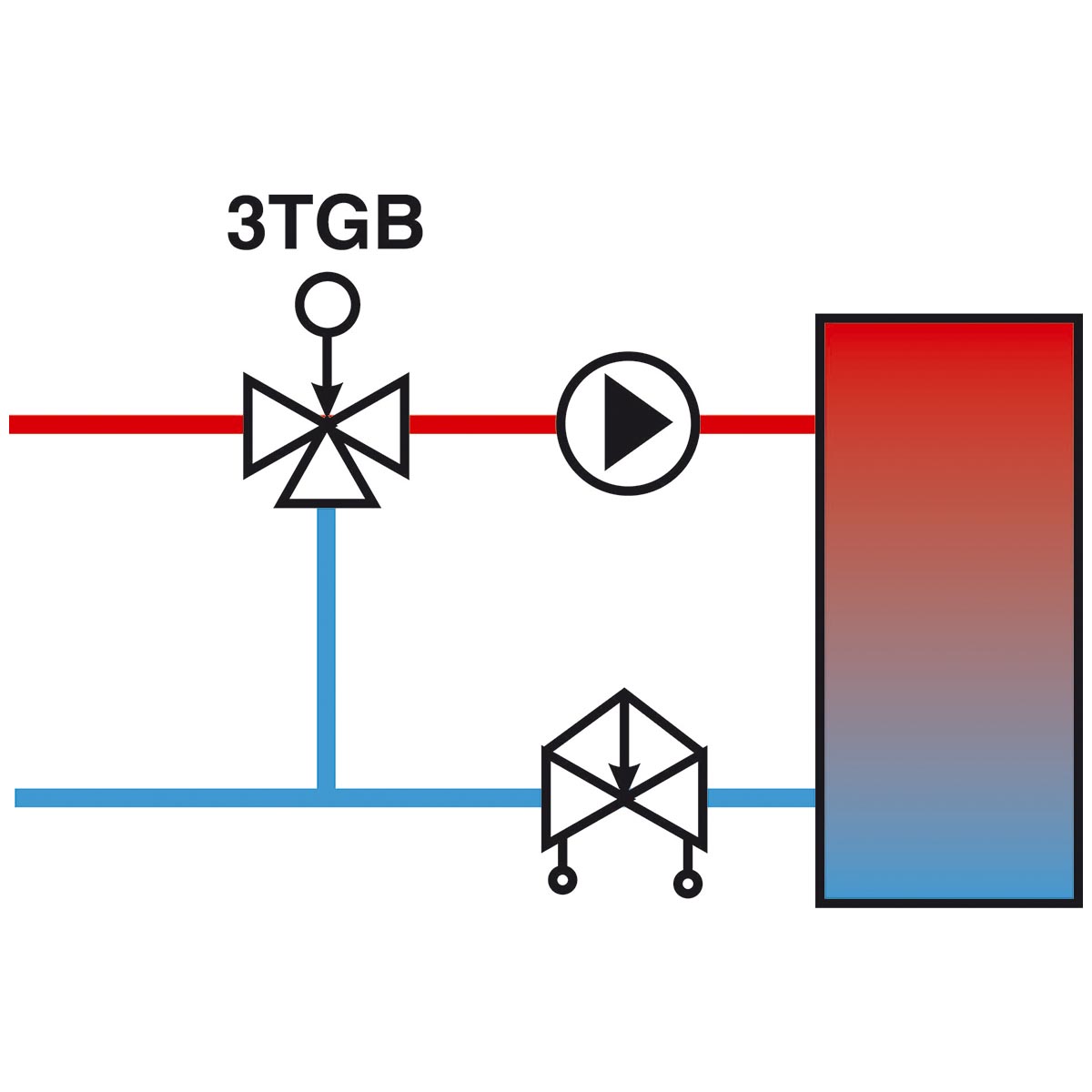

3TGB na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem
