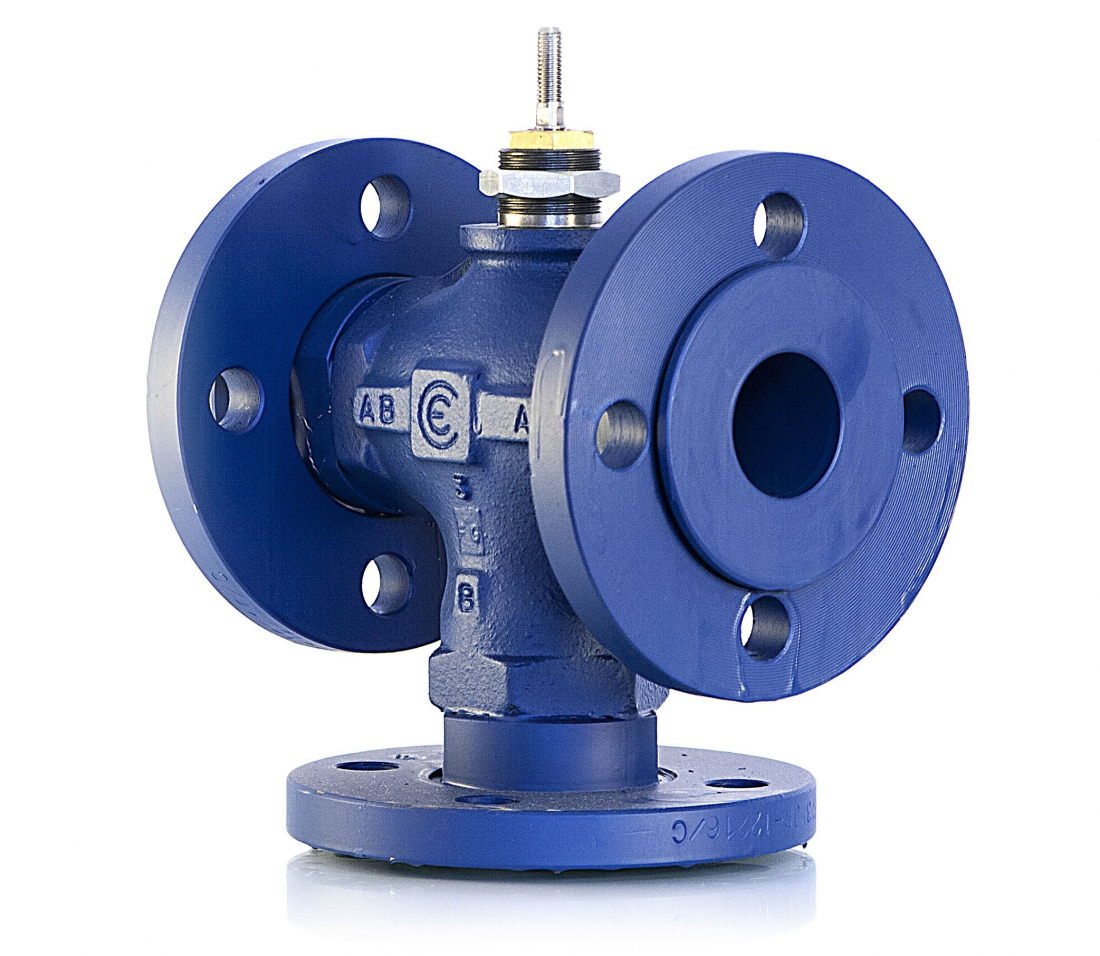

3-cestný regulační ventil VMB.F

3-cestný regulační ventil VMB.F

3-cestné regulační ventily VMB.F jsou přírubové armatury určené pro přesnou regulaci výkonu středně velkých spotřebičů, popřípadě okruhů spotřebičů Jsou k dispozici v DN 20–50 v celkovém rozsahu Kvs hodnot 6,3–40 a s pracovním zdvihem 16,5 mm.

Oblast použití:

  • Rozvody vytápění a chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil DN 20 přírubový 6,3 VMB3F 4 054 Kč
3-cestný regulační ventil DN 25 přírubový 10 VMB4F 4 196 Kč
3-cestný regulační ventil DN 32 přírubový 16 VMB5F 4 514 Kč
3-cestný regulační ventil DN 40 přírubový 22 VMB6F 5 166 Kč
3-cestný regulační ventil DN 50 přírubový 30 VMB8F 5 580 Kč
3-cestný regulační ventil DN 50 přírubový 40 VMB8AF 5 580 Kč

Popis

3-cestné regulační ventily VMB.F jsou přírubové armatury určené pro regulaci výkonu středně velkých spotřebičů nebo skupin spotřebičů s vysokým nárokem na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody atp.

Pracovní zdvih 16,5 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 6,3–40 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů.

Ventily VSB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
  • Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
  • Uzavírání portu A nebo portu B
Rozměry DN 20–50
Jmenovitý tlak PN 16
Pracovní zdvih 16,5 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -5 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI ocel
O-kroužky: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky

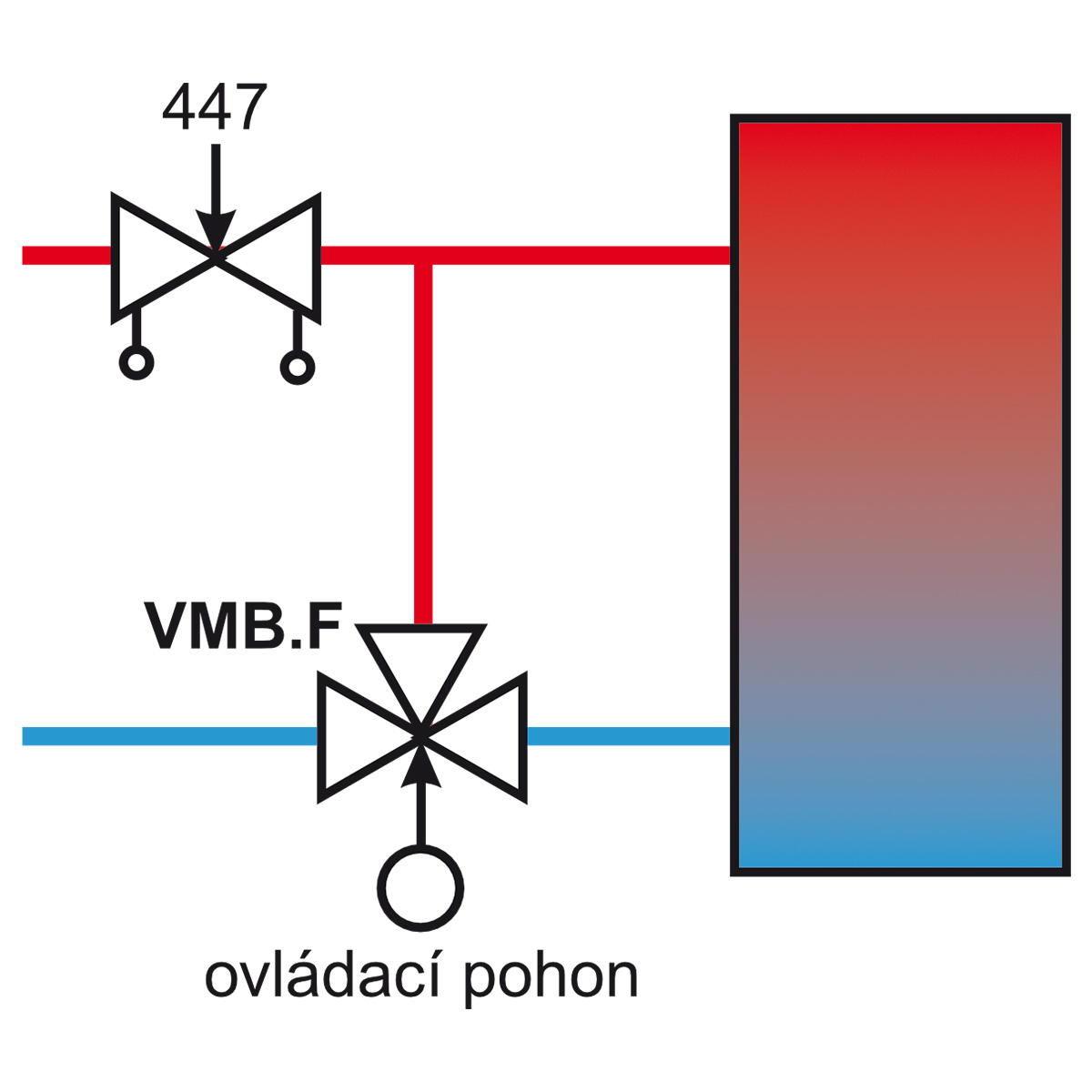

VMB.F na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

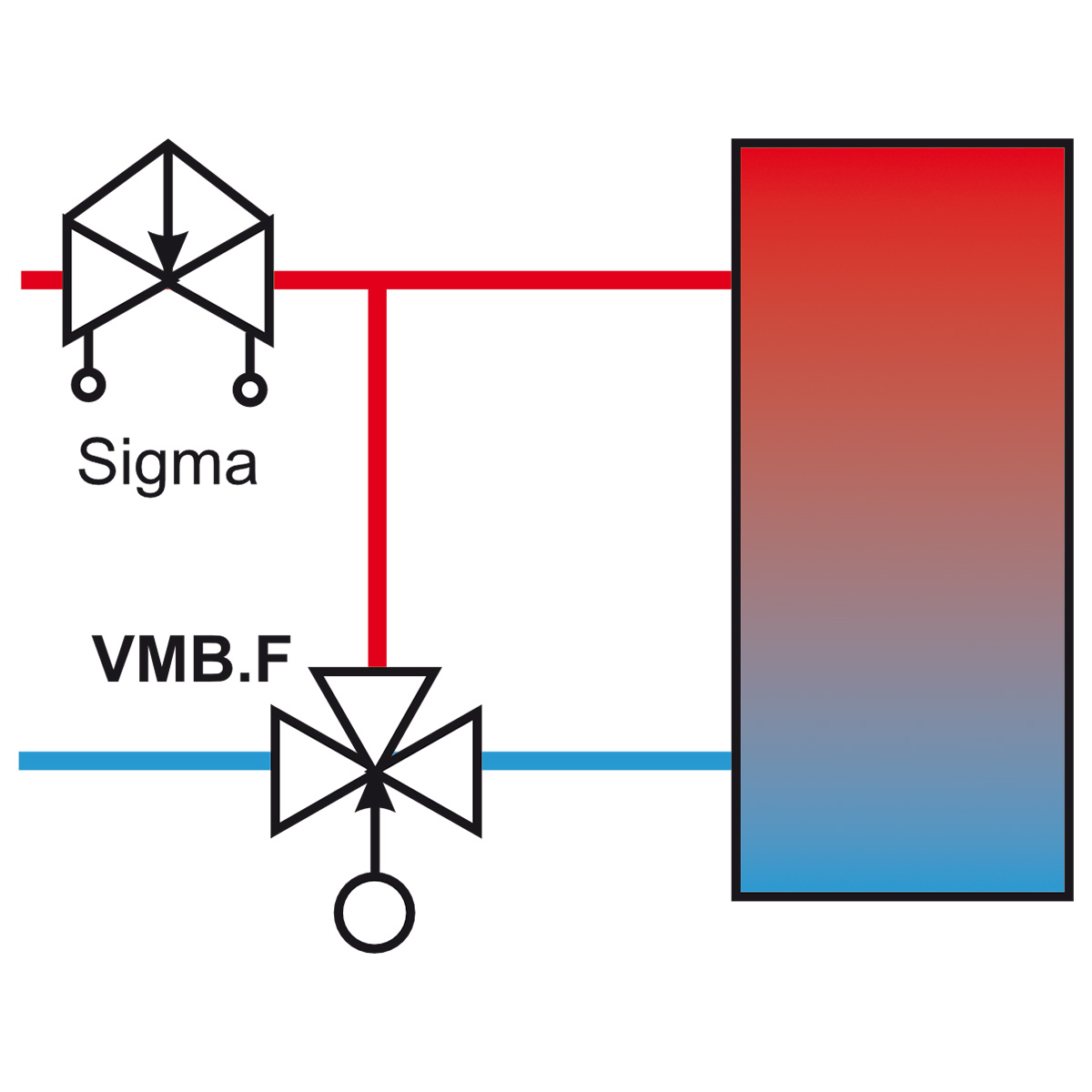

VMB.F na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s konstantním průtokem

Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky
  • Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
  • Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu

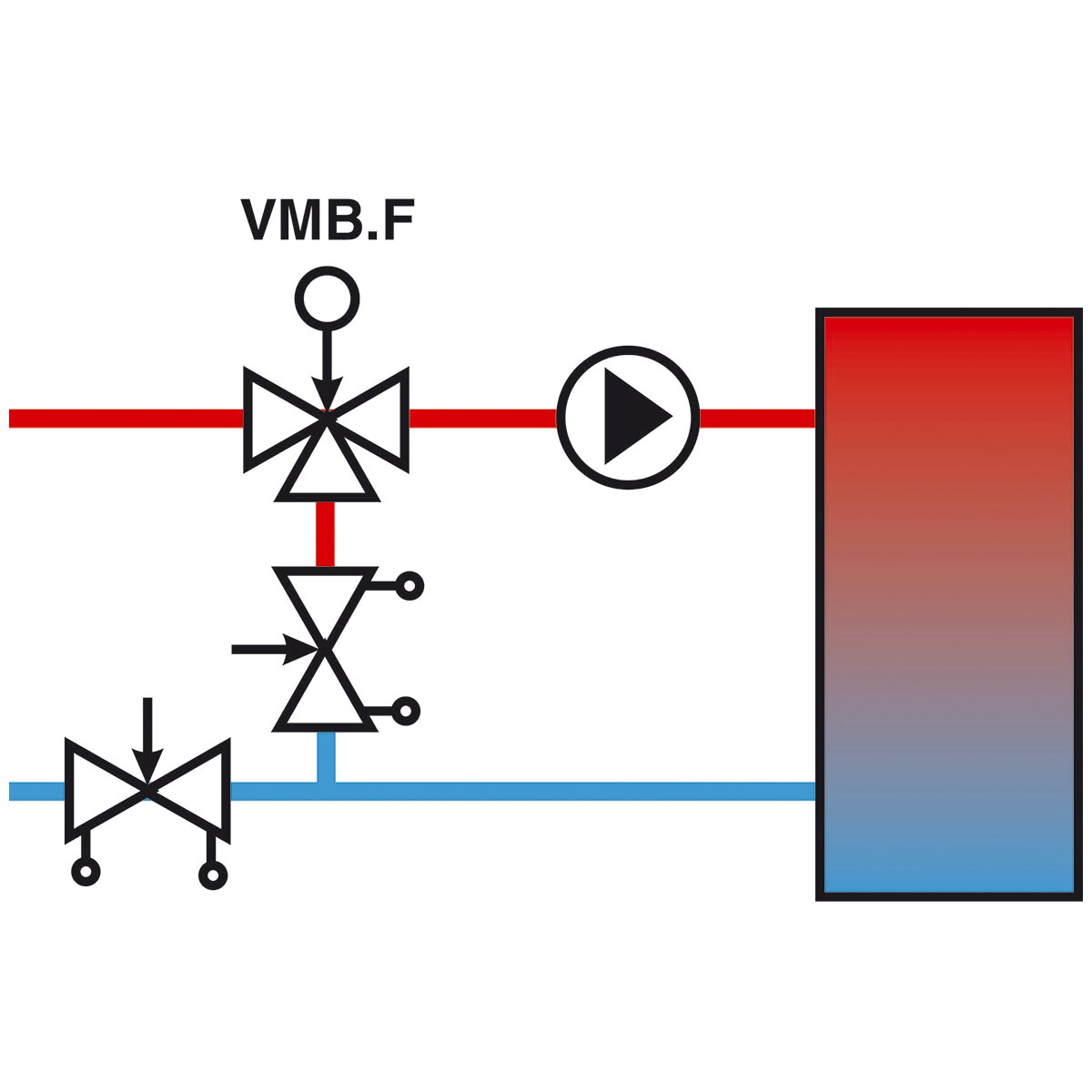

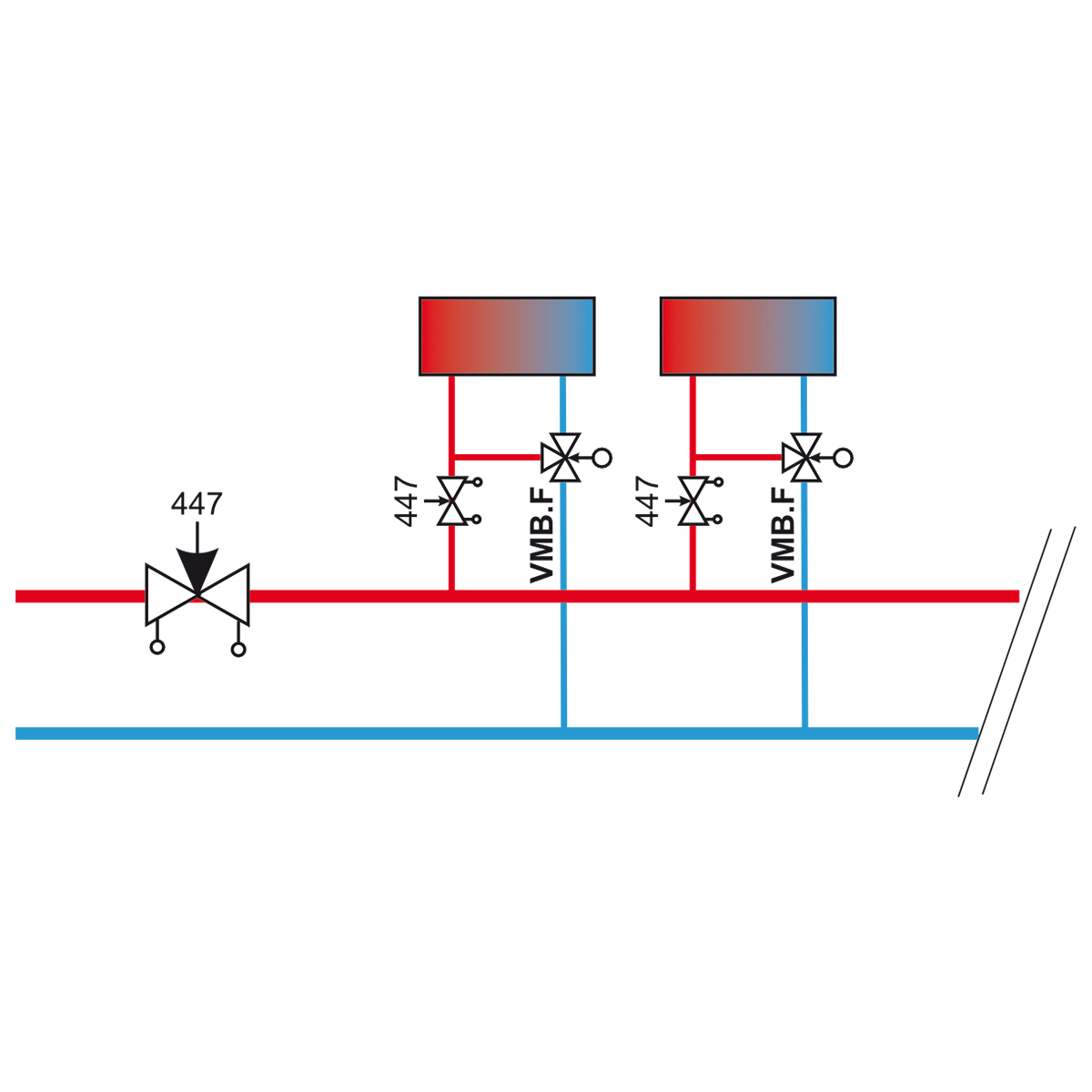

VMB.F na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem

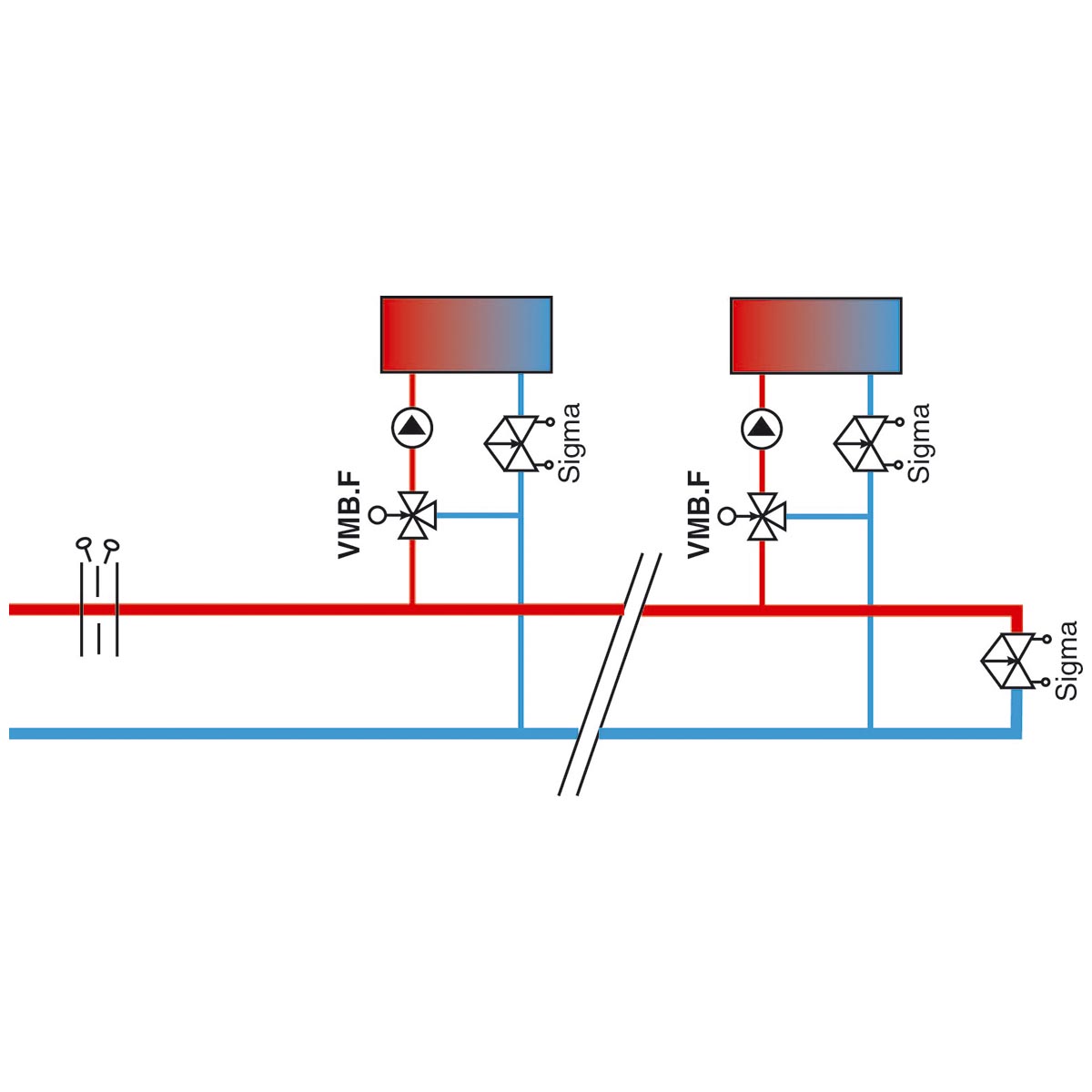

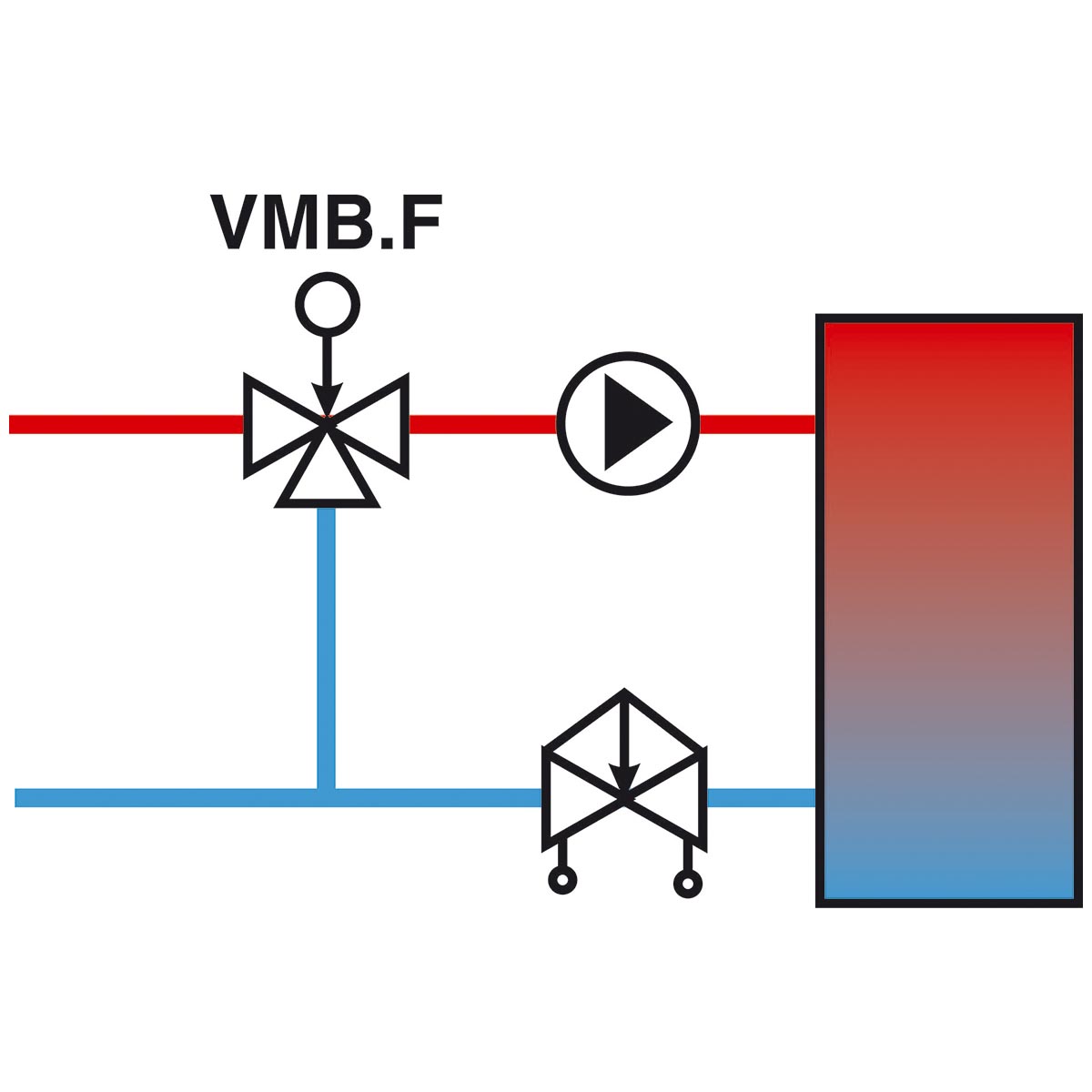

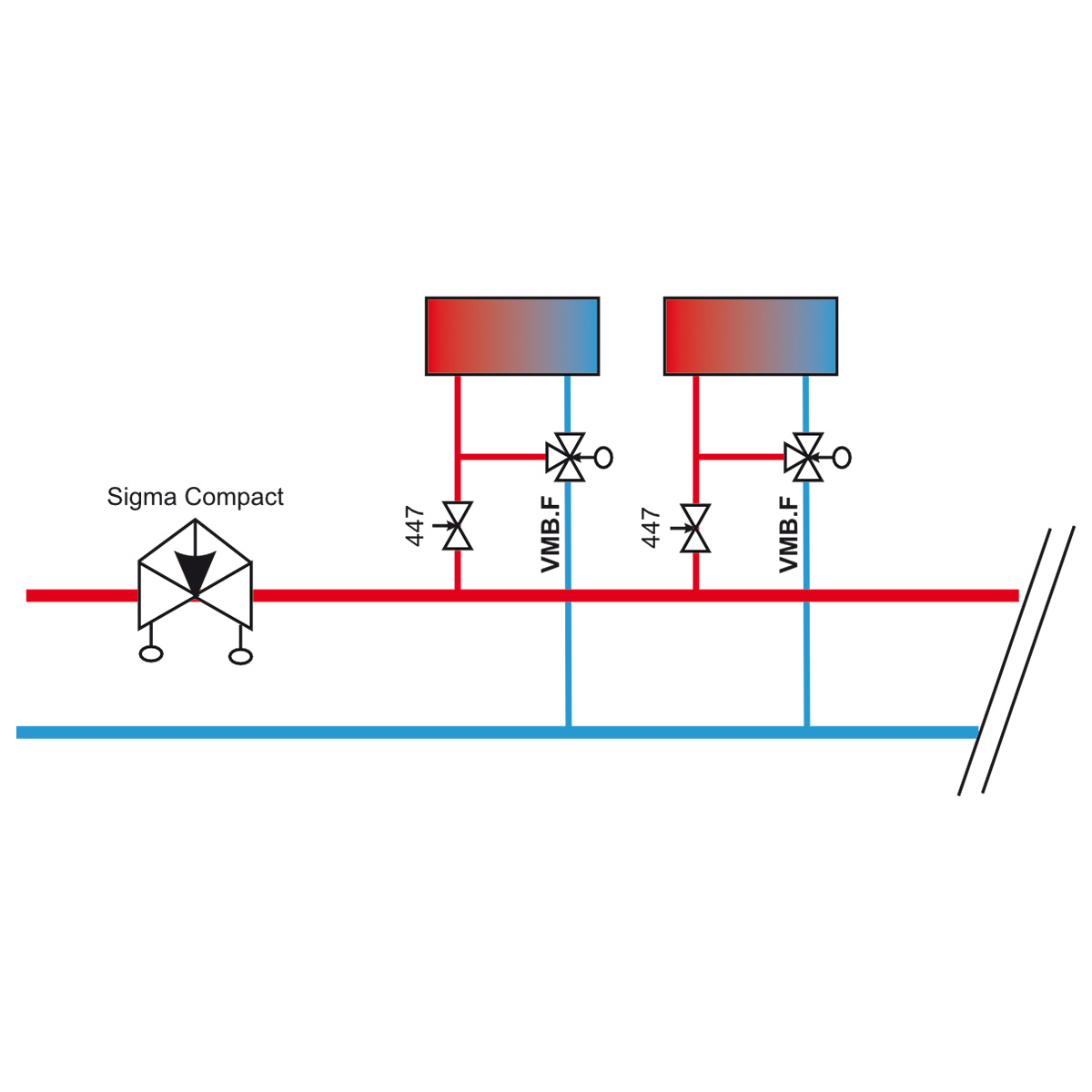

VMB.F na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

  • regulace výkonu spotřebiče změnou teploty teplonosné látky
  • uzavírání
  • z hlediska zdroje se jedná o soustavu s proměnným průtokem
