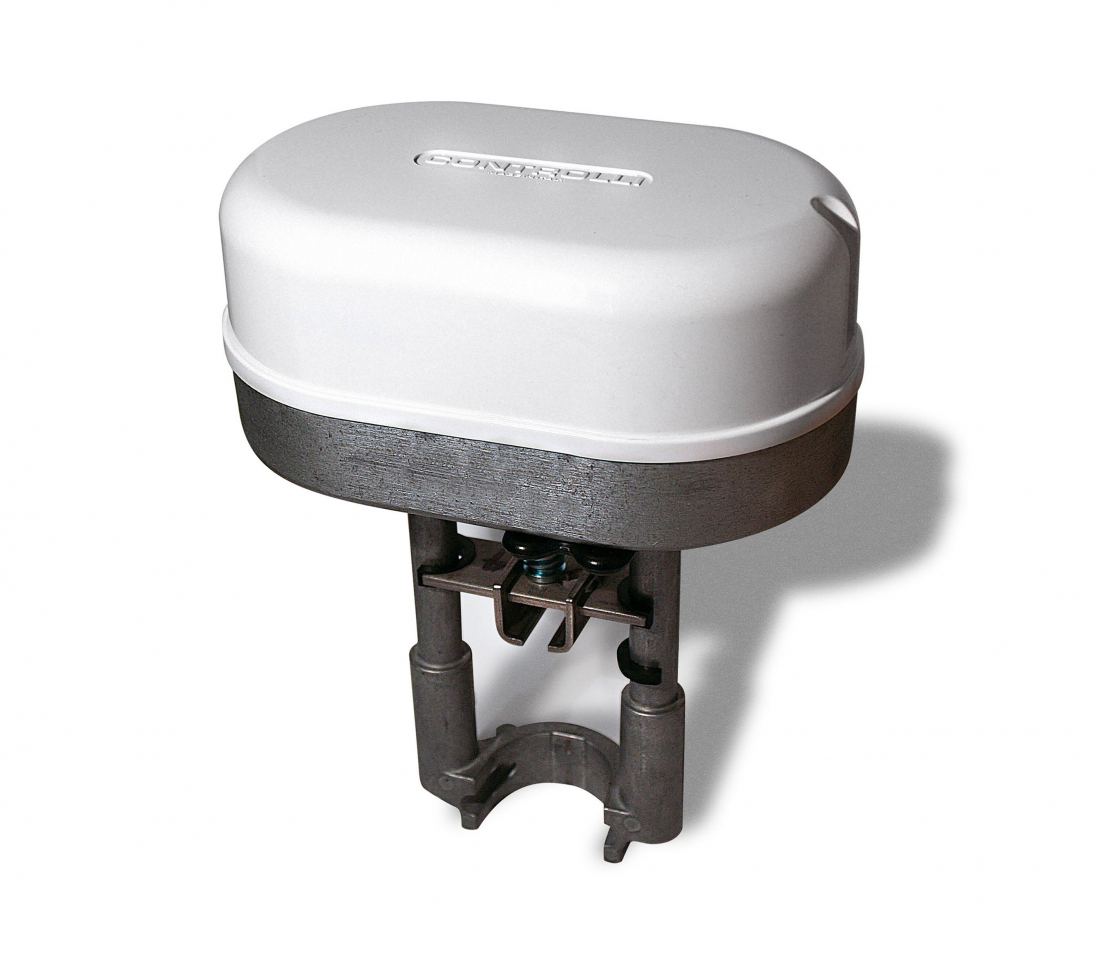

Elektromechanické pohony MVE5xxS, MVE2xxS bez havarijní funkce

Elektromechanické pohony MVE5xxS, MVE2xxS bez havarijní funkce

Elektomechanické pohony řady MVE S jsou modifikovanou verzí základního provedení MVE. Díky zkrácené noze jsou mnohem kompaktnější, a tedy vhodnější pro ovládání ventilů menších dimenzí.

Použití:

  • 2-cestné a 3-cestné regulační ventily Hydronix, Controlli
  • Tlakově nezávislé 2-cestné regulační ventily Hydronix, Frese, Siemens

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
Elektromechanické pohony MVE5xxS, MVE2xxS bez havarijní funkce

Elektromechanické pohony MVE5xxS, MVE2xxS bez havarijní funkce

Poptat produkt

Ke stažení

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Elektromechanický pohon MVE 504S, 24 V, 3-bod / 0(2)–10 V 400 N MVE504S 6 015 Kč
Elektromechanický pohon MVE 510S, 24 V, 3-bod / 0(2)–10 V 1000 N MVE510S 6 591 Kč
Elektromechanický pohon MVE 515S, 24 V, 3-bod / 0(2)–10 V 1500 N MVE515S 10 737 Kč
Elektromechanický pohon MVE 204SP, 230 V, 3-bod 400 N MVE204SP 6 922 Kč
Elektromechanický pohon MVE 210SP, 230 V, 3-bod 1000 N MVE210SP 7 498 Kč
Elektromechanický pohon MVE 215SP, 230 V, 3-bod 1500 N MVE215SP 11 645 Kč
Elektromechanický pohon MVE 204S, 230 V, 3-bod / 0(2)–10 V 400 N MVE204S 8 437 Kč
Elektromechanický pohon MVE 210S, 230 V, 3-bod / 0(2)–10 V 1000 N MVE210S 9 013 Kč
Elektromechanický pohon MVE 215S, 230 V, 3-bod / 0(2)–10 V 1500 N MVE215S 13 160 Kč

Popis

Elektromechanické ovládací pohony řady MVE S se silou 400–1500 N jsou přesné a spolehlivé ovládací pohony určené pro ovládání 2-cestných a 3-cestných regulačních ventilů s pracovním zdvihem do 30 mm.

Použití:

  • 2-cestné regulační ventily 2TGB, VSB (s použitím adaptéru AG63)
  • 3-cestné regulační ventily 3TGB, VSB (s použitím adaptéru AG63)
  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 40–50

Funkce:

  • Plynulá regulace výkonu spotřebiče 3-bodovým řízením nebo několika rozsahy spojitého řídícího signálu -  0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V nebo 4–20 mA
  • Možnost bezpečného uzavření ovládaného ventilu
  • Ruční ovládání
Připojení třmen
Pracovní zdvih 5–30 mm (autokalibrace)
Doba přestavení 15–60 s dle zdvihu ventilu a řídícího signálu
Krytí IP 54 (po osazení kabelových vývodek PG13,5 - nejsou součástí dodávky)
Pracovní teplota -10–50 °C
Síla
MVE504S, MVE204SP, MVE204S 400 N
MVE510S, MVE210SP, MVE210S 1000 N
MVE515S, MVE215SP, MVE215S 1500 N
Regulace
MVE5xxS 3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
MVE2xxS 3-bod, 0–10 V, 2–10 V, 0–5 V, 2–6 V, 5–10 V, 6–10 V, 4–20 mA
MVE2xxPS 3-bod
Značení typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů MVE S s ovládací silou 400–1500 N

Elektromechanické ovládací pohony řady MVE S jsou vhodné zejména pro ovládání regulačních ventilů různých výrobců se zdvihem 5–30 mm.

Pohony řady MVE S jsou vhodným řešením pro celou řadu ventilů zejména menších dimenzí, a to díky malým rozměrům, dostatečnému rozsahu pracovních zdvihů (5–30 mm), autokalibraci pohonu na zdvih daného ventilu, napájení volitelně 24 V nebo 230 V a schopnosti pohonu zpravovat prakticky jakýkoliv řídící signál (3-bod, spojité napěťové i proudové řízení).

Tabulka kompatibility

  • přímá instalace pohonů MVE S na ventily různých výrobců
  • instalace pohonů MVE S pomocí adaptérů AGxx
Ventil Montáž na pohon řady MVE S
2TGB přímá montáž
3TGB přímá montáž
VSB s adapaptérem AG63
VSB.F s adapaptérem AG63
VMB s adapaptérem AG63

VMB.F

s adapaptérem AG63
Optima Compact DN 40-50 přímá montáž
