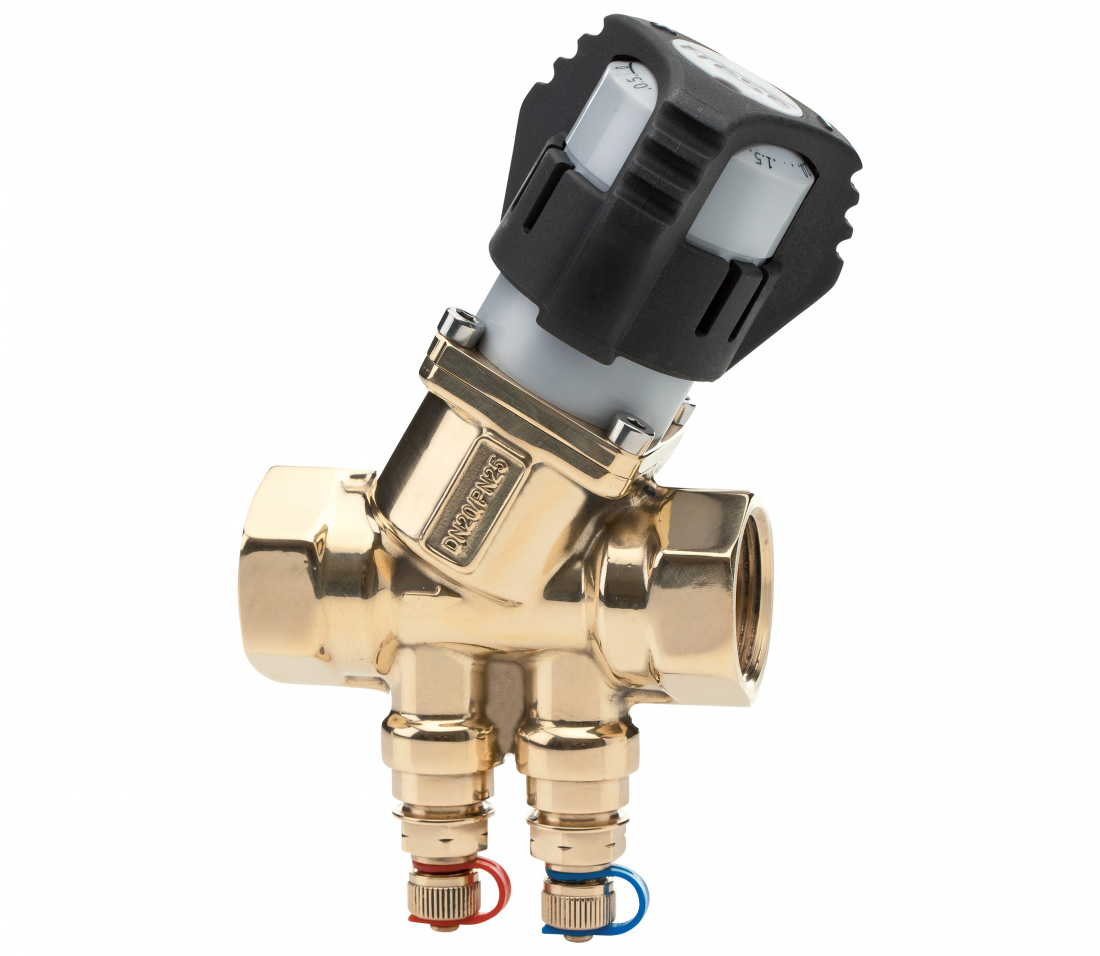

Automatické vyvažovací ventily Sigma Compact

Automatické vyvažovací ventily Sigma Compact

Automatické vyvažovací ventily Sigma Compact jsou závitové armatury určené pro přesné vyvažování rozvodů vytápění i chlazení. Jsou k dispozici v DN 15–50. Vedle přesného nastavení maximálního průtoku okruhem a zajištění polohy hlavice proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky. Verze s vypouštěním navíc umožňují napouštění a vypouštění okruhu.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Soustavy centralizovaného zásobování teplem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu max. průtok Obj. číslo Cena bez DPH BIM DWG
Automatický vyvažovací ventil Sigma Compact DN 15LF 900 53-2200 1 793 Kč 2018 2019 CAD
Automatický vyvažovací ventil Sigma Compact DN 20LF 1550 53-2202 1 991 Kč 2018 2019 CAD
Automatický vyvažovací ventil Sigma Compact DN 25LF 2000 53-2208 2 383 Kč 2018 2019 CAD
Automatický vyvažovací ventil Sigma Compact DN 32 5000 53-2205 2 562 Kč 2018 2019 CAD
Automatický vyvažovací ventil Sigma Compact DN 40 7400 53-2206 4 986 Kč 2018 2019 CAD
Automatický vyvažovací ventil Sigma Compact DN 50 10350 53-2207 5 691 Kč 2018 2019 CAD
Automatický vyvažovací ventil Sigma Compact DN 15LF s vyp. 900 53-2220 1 883 Kč 2018 2019
Automatický vyvažovací ventil Sigma Compact DN 20LF s vyp. 1550 53-2222 2 081 Kč 2018 2019
Automatický vyvažovací ventil Sigma Compact DN 25LF s vyp. 2000 53-2228 2 473 Kč 2018 2019
Automatický vyvažovací ventil Sigma Compact DN 32 s vyp. 5000 53-2225 2 652 Kč 2018 2019
Automatický vyvažovací ventil Sigma Compact DN 40 s vyp. 7400 53-2226 5 066 Kč 2018 2019
Automatický vyvažovací ventil Sigma Compact DN 50 s vyp. 10350 53-2227 5 781 Kč 2018 2019

Popis

Automatické vyvažovací ventily Sigma Compact jsou závitové armatury určené pro přesné vyvažování soustav vytápění i chlazení jak s konstantním, tak s proměnným průtokem.

Hlavní funkcí je možnost přednastavení max. průtoku okruhem. Na rozdíl od konstrukčně mnohem jednodušších ručních vyvažovacích ventilů udržují automatické vyvažovací ventily takto nastavený průtok i při měnících se tlakových poměrech v rozvodu.

Dále umožňují uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Jsou k dispozici v DN 10–50 s celkovým rozsahem průtoku 40–10 350 l/h.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Soustavy centralizovaného zásobování teplem

Funkce:

  • Přednastavení požadovaného průtoku a jeho udržování, a to i při měnících se tlakových poměrech v rozvodu
  • Aretace - zajištění proti nežádoucí manipulaci
  • Měření průtoku, tlaku a teploty
  • Uzavírání (netěsnost dle EN1349 Class IV)
  • Vypouštění (pouze provedení s vypouštěcím nástavcem)
Rozměry DN 15–50
Jmenovitý tlak PN 25
Max. diferenční tlak 400 kPa
Max. uzavírací tlak 1000 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: mosaz CW602N (DN 10–32)
litina GJS-400 (DN 40–50)
Membrána: HNBR
O-kroužky a těsnění: EPDM
Pružina: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání

Použití

Typické použití

  • Běžné soustavy s konstantním průtokem
  • Postupně zprovozňované a nepravidelně provozované soustavy vytápění a chlazení - např. administrativní budova, kde jsou v provozu pouze části rozvodu chlazení budovy jen částečně obsazené nájemníky
  • Soustavy s “neznámými spotřebiči” - např. jednotlivé nájemní prostory obchodního centra, které nemusí být zprovozněny při jeho otevření; spotřebiče jsou následně instalovány dle potřeb konkrétního nájemce při postupném obsazování budovy

Způsoby použití

Sigma Compact na vstupu do spotřebiče nebo skupiny spotřebičů

  • omezení max. průtoku daným spotřebičem
  • kompletní diagnostika v místě instalace



Sigma Compact ve vnitřním okruhu VTZ jednotky

  • nastavení max. průtoku vnitřního okruhu
  • automatická kompenzace rozdílů tlakových ztrát portů A-AB a B-AB



Sigma Compact v cirkulačním zkratu

  • zajištění  minimálního nutného cirkulačního množství hlavního rozvodu

Sigma Compact v okruhu “neznámých spotřebičů” - např. nájemních jednotek v obchodním centru

  • zajištění nominálního průtoku okruhem dané nájemní jednotky
  • nastavený průtok se nemění ani při zásazích uvnitř dané jednotky
  • možnost změny průtoku např. při změně nájemníka
