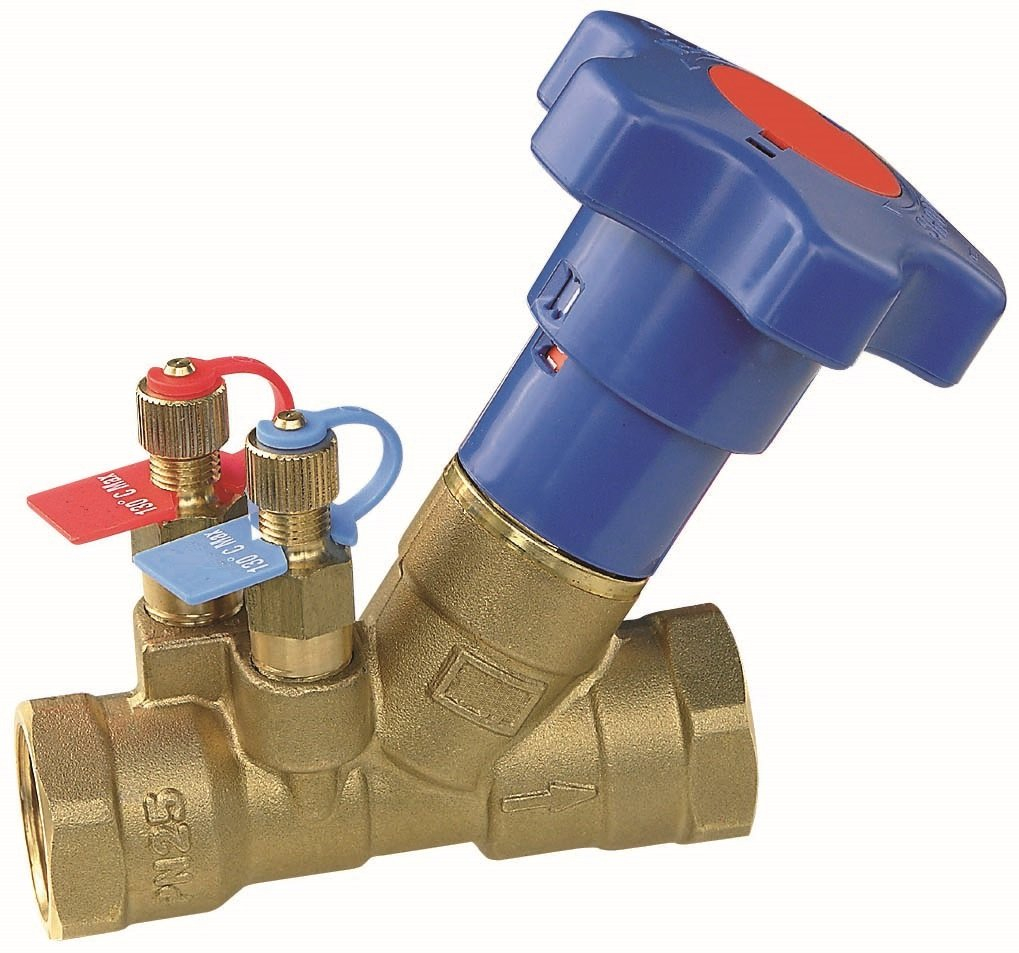

Ruční vyvažovací ventily D 9515

Ruční vyvažovací ventily D 9515

Ruční vyvažovací ventily D9515 jsou závitové armatury určené pro přesné vyvažování cirkulačních rozvodů teplé vody, vytápění a chlazení. Jsou k dispozici v DN 15–50 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem a teploty protékající teplonosné látky.

Použité materiály umožňují instalaci ventilů D 9515 v rozvodech pitné vody - kladné stanovisko Státního Zdravotního Ústavu pro trvalý styk ventilů D 9515 s pitnou vodou.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Rozvody teplé (pitné) vody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
vyvažovací ventil D9515 DN 15 1,9 9515 015 1 672 Kč 2018 2019 CAD
vyvažovací ventil D9515 DN 20 3,6 9515 020 1 798 Kč 2018 2019 CAD
vyvažovací ventil D9515 DN 25 6,2 9515 025 1 972 Kč 2018 2019 CAD
vyvažovací ventil D9515 DN 32 12,6 9515 032 2 717 Kč 2018 2019 CAD
vyvažovací ventil D9515 DN 40 19,6 9515 040 3 516 Kč 2018 2019 CAD
vyvažovací ventil D9515 DN 50 29,6 9515 050 4 481 Kč 2018 2019 CAD
vyvažovací ventil D9515 DN 15 s vypouštěním 1,9 9515 215 2 353 Kč CAD
vyvažovací ventil D9515 DN 20 s vypouštěním 3,6 9515 220 2 480 Kč CAD
vyvažovací ventil D9515 DN 25 s vypouštěním 6,2 9515 225 2 653 Kč CAD
vyvažovací ventil D9515 DN 32 s vypouštěním 12,6 9515 232 3 399 Kč CAD
vyvažovací ventil D9515 DN 40 s vypouštěním 19,6 9515 240 4 198 Kč CAD
vyvažovací ventil D9515 DN 50 s vypouštěním 29,6 9515 250 5 163 Kč CAD
vyvažovací ventil D9515 DN 15 se vstupem pro kapiláru PV Compact 1,9 9515 315 2 240 Kč
vyvažovací ventil D9515 DN 20 se vstupem pro kapiláru PV Compact 3,6 9515 320 2 366 Kč
vyvažovací ventil D9515 DN 25 se vstupem pro kapiláru PV Compact 6,2 9515 325 2 540 Kč
vyvažovací ventil D9515 DN 32 se vstupem pro kapiláru PV Compact 12,6 9515 332 3 285 Kč
vyvažovací ventil D9515 DN 40 se vstupem pro kapiláru PV Compact 19,6 9515 340 4 084 Kč
vyvažovací ventil D9515 DN 50 se vstupem pro kapiláru PV Compact 29,6 9515 350 5 049 Kč

Popis

Ruční vyvažovací ventily D9515 jsou závitové armatury určené pro přesné vyvažování cirkulačních rozvodů teplé (pitné) vody, rozvodů vytápění a chlazení.

Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem  a teploty protékající teplonosné látky.

Oblast použití:

  • Rozvody vytápění, chlazení a TUV
  • Rozvody teplé (pitné) vody

Funkce:

  • Přednastavení požadovaného průtoku okruhem
  • Aretace – zajištění proti nežádoucí manipulaci
  • Měření průtoku a teploty
  • Uzavírání
Rozměry DN 15–50
Jmenovitý tlak PN 25
Max. pracovní teplota 130 °C (PN 20)
110 °C (PN 25)
Min. pracovní teplota -10 °C
Materiál
Tělo ventilu: mosaz EN12165
Kuželka: mosaz EN12164
Bonnet: mosaz EN12164
O-kroužky: EPDM
Měřící vsuvky: mosaz EN12164 + EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN
Hlavice: směr otevírání / zavírání

Použití

Nejběžnější použití ručních vyvažovacích ventilů D 9515

  • Vyvažování cirkulačních rozvodů teplé (pitné) vody

  • Vyvažování rozvodů vytápění a chlazení

  • Cirkulační zkraty před většími spotřebiči - např. VZT jednotky
