Neopláštěné 2-trubkové fancoily Carisma CRSL s externím tlakem do 80Pa

Fan coil (ventilátorový konvektor) s 5-ti rychlostním asynchronním motorem pro kanálovou instalaci s externím tlakem do 80 Pa. Fancoil je k dispozici v sedmi velikostech vždy s jedním 3-řadým nebo 4-řadým výměníkem. Maximální externí tlak 80 Pa.

Oblast použití:

Administrativní budovy
Hotely

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Neopláštěné 2-trubkové fancoily Carisma CRSL s externím tlakem do 80Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C/50Pa	Obj. číslo	Cena bez DPH
Kanálový fancoil Carisma CRSL 13 (2-trubkové provedení, velikost 1, 3-řadý výměník)	1,88 kW	0069301	na dotaz
Kanálový fancoil Carisma CRSL 14 (2-trubkové provedení, velikost 1, 4-řadý výměník)	2,07 kW	0069311	na dotaz
Kanálový fancoil Carisma CRSL 23 (2-trubkové provedení, velikost 2, 3-řadý výměník)	3,40 kW	0069302	na dotaz
Kanálový fancoil Carisma CRSL 24 (2-trubkové provedení, velikost 1, 4-řadý výměník)	4,01 kW	0069312	na dotaz
Kanálový fancoil Carisma CRSL 33 (2-trubkové provedení, velikost 3, 3-řadý výměník)	4,42 kW	0069303	na dotaz
Kanálový fancoil Carisma CRSL 34 (2-trubkové provedení, velikost 3, 4-řadý výměník)	4,99 kW	0069313	na dotaz
Kanálový fancoil Carisma CRSL 43 (2-trubkové provedení, velikost 4, 3-řadý výměník)	4,97 kW	0069304	na dotaz
Kanálový fancoil Carisma CRSL 44 (2-trubkové provedení, velikost 4, 4-řadý výměník)	5,36 kW	0069314	na dotaz
Kanálový fancoil Carisma CRSL 53 (2-trubkové provedení, velikost 5, 3-řadý výměník)	50,4 kW	0069305	na dotaz
Kanálový fancoil Carisma CRSL 54 (2-trubkové provedení, velikost 5, 4-řadý výměník)	5,44 kW	0069315	na dotaz
Kanálový fancoil Carisma CRSL 63 (2-trubkové provedení, velikost 6, 3-řadý výměník)	6,62 kW	0069306	na dotaz
Kanálový fancoil Carisma CRSL 64 (2-trubkové provedení, velikost 6, 4-řadý výměník)	7,25 kW	0069316	na dotaz
Kanálový fancoil Carisma CRSL 73 (2-trubkové provedení, velikost 7, 3-řadý výměník)	7,11 kW	0069307	na dotaz
Kanálový fancoil Carisma CRSL 74 (2-trubkové provedení, velikost 7, 4-řadý výměník)	7,92 kW	0069317	na dotaz

Popis

Fan coily Carisma CRSL jsou k dispozici v následujících provedeních:

Carisma CRSL - neopláštěné kanálové provedení

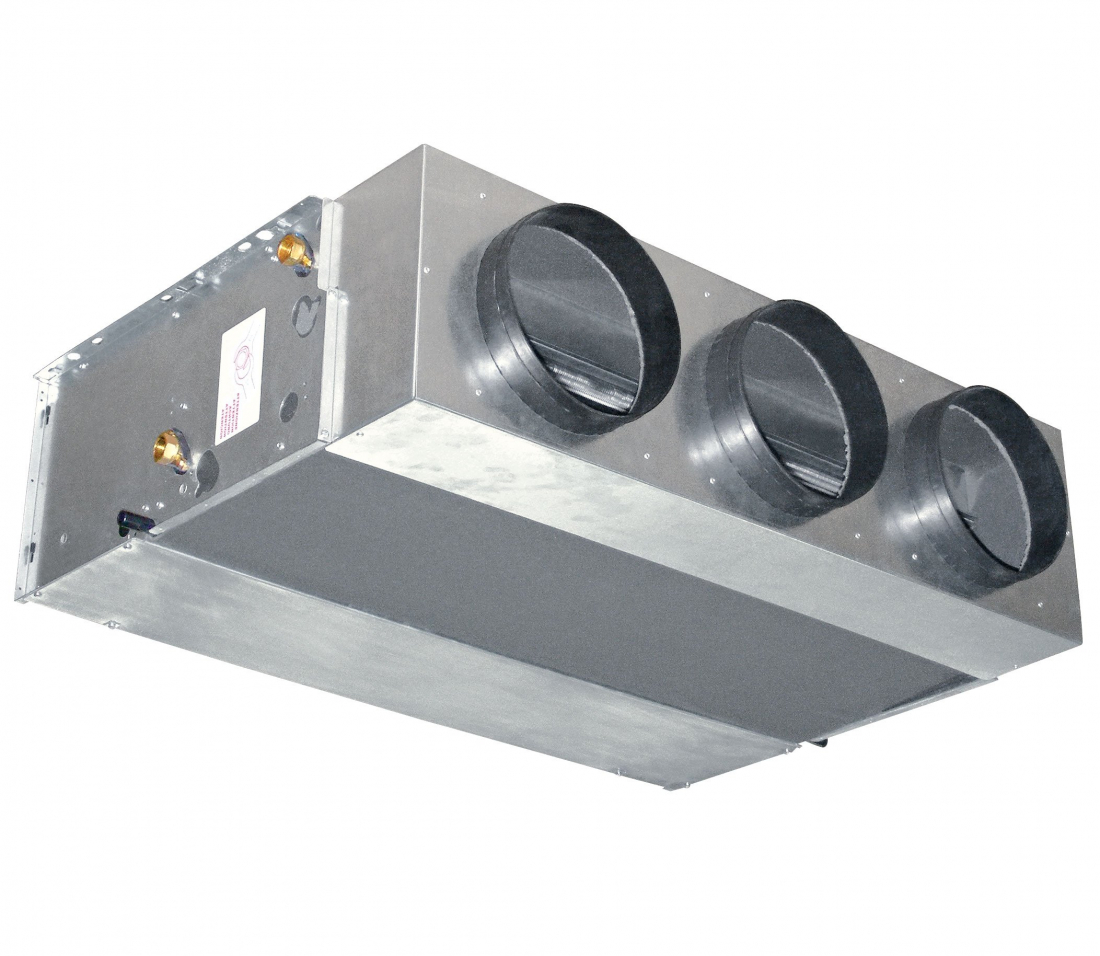

Fan-coil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.
Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.
Maximální tlaková ztráta externích příslušenství je 80 Pa

Kombinace výměníků

Všechna výše uvedená provedení jsou k dispozici s následujícími kombinacemi výměníků:

3-řadý hlavní výměník
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení

Motory

pěti rychlostní asynchronní - motor má 5 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

2,22–12,05 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

375–2220 m³/h (při 0 Pa ext. tlaku)

Externí tlak

max. 80 Pa

Výměník

měď / hliník

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

5-rychlostní asynchronní 1-fázový

Instalace

kanálová

Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů, které mají technický podhled a v něm vedené rozvody VZT.

Možnosti použití:

od 1 ks v rodinném domě po 500 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
