Sabiana Carisma CRSL, CRSL-ECM - ventilové sady pro vysokotlaké kanálové fancoily

Sabiana Carisma CRSL, CRSL-ECM - ventilové sady pro vysokotlaké kanálové fancoily

Ventilové sady pro neopláštěné vysokotlaké kanálové fancoily Sabiana Carisma CRSL a CRSL ECM jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství
Sabiana Carisma CRSL, CRSL-ECM - ventilové sady pro vysokotlaké kanálové fancoily

Sabiana Carisma CRSL, CRSL-ECM - ventilové sady pro vysokotlaké kanálové fancoily

Poptat produkt

Varianty

Varianta produktu Pohon Obj. číslo Cena bez DPH BIM DWG
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 230V NC 9066570-0NC 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 230V NC 9060481-0NC 2 675 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník 230V NC 9069210-0NC 3 241 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 230V NC 9060480-0NC 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 230V NO 9066570-0NO 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 230V NO 9060481-0NO 2 675 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník 230V NO 9069210-0NO 3 241 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 230V NO 9060480-0NO 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 24V NC 9066570-1NC 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 24V NC 9060481-1NC 2 675 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník 24V NC 9069210-1NC 3 241 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 24V NC 9060480-1NC 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 24V NO 9066570-1NO 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 24V NO 9060481-1NO 2 675 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník 24V NO 9069210-1NO 3 241 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 24V NO 9060480-1NO 2 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 24V 0-10V 9066570-010 3 525 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 24V 0-10V 9060481-010 3 675 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník 24V 0-10V 9069210-010 3 975 Kč
Sada s 3-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 24V 0-10V 9060480-010 3 525 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 230V NC 9066575-0NC 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 230V NC 9066576-0NC 2 077 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník na dotaz
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 230V NC 9066575-0NC 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 230V NO 9066575-0NO 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 230V NO 9066576-0NO 2 077 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník na dotaz
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 230V NO 9066575-0NO 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 24V NC 9066575-1NC 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 24V NC 9066576-1NC 2 077 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník na dotaz
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 24V NC 9066575-1NC 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 24V NO 9066575-1NO 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 24V NO 9066576-1NO 2 077 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník na dotaz
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 24V NO 9066575-1NO 1 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1 hlavní výměník 24V 0-10V 9066575-010 2 998 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 2-5 hlavní výměník 24V 0-10V 9066576-010 3 077 Kč
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 6-7 hlavní výměník na dotaz
Sada s 2-cestným RV pro Sabiana CRSL / CRSL-ECM velikost 1-7 přídavný výměník 24V 0-10V 9066575-010 2 998 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 30-200 l/h 230V NC 9066650-0NC 7 741 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 100-575 l/h 230V NC 9066651-0NC 8 411 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 220-1330 l/h 230V NC 9066652-0NC 8 873 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 30-200 l/h 230V NO 9066650-0NO 7 741 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 100-575 l/h 230V NO 9066651-0NO 8 411 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 220-1330 l/h 230V NO 9066652-0NO 8 873 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 30-200 l/h 24V NC 9066650-1NC 7 741 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 100-575 l/h 24V NC 9066651-1NC 8 411 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 220-1330 l/h 24V NC 9066652-1NC 8 873 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 30-200 l/h 24V NO 9066650-1NO 7 741 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 100-575 l/h 24V NO 9066651-1NO 8 411 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 220-1330 l/h 24V NO 9066652-1NO 8 873 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 30-200 l/h 24V 0-10V 9066650-010 8 741 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 100-575 l/h 24V 0-10V 9066651-010 9 411 Kč
Sada s tlakově nezávislým 2-cestným RV pro CRSL / CRSL-ECM 220-1330 l/h 24V 0-10V 9066652-010 9 873 Kč

Popis

Ventilové sady pro fancoily Sabiana Carisma CRSL a CRSL-ECM jsou k dispozici v následujícím provedení:

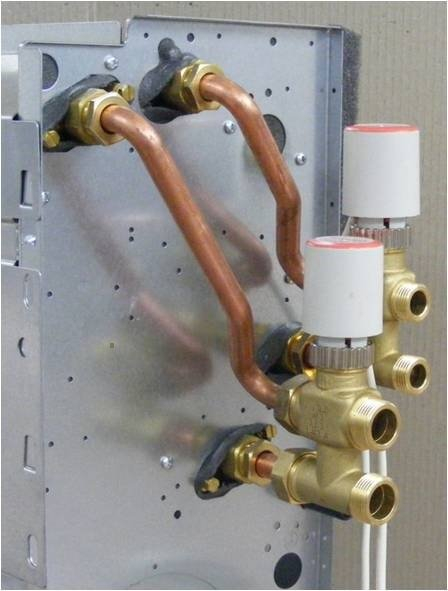

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

  • 3-cestný regulační ventil s obtokem (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s 2-cestným regulačním ventilem obsahuje:

  • 2-cestný regulační ventil (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

  • Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Funkce:

  • Regulace výkonu fancoilu Sabiana Carisma CRSL nebo CRSL-ECM změnou průtoku topné / chladicí vody jeho výměníkem
Rozměry použitých ventilů DN 15–20
Připojení k rozvodu DN 15–20
Jmenovitý tlak PN 16
Pracovní zdvih 2,5–5,5 mm
Charakteristika lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Napájení / řízení
230 V on/off NC
230 V on/off NO
24 V on/off NC, PWM
24 V  on/off NO, PWM
24 V 0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
