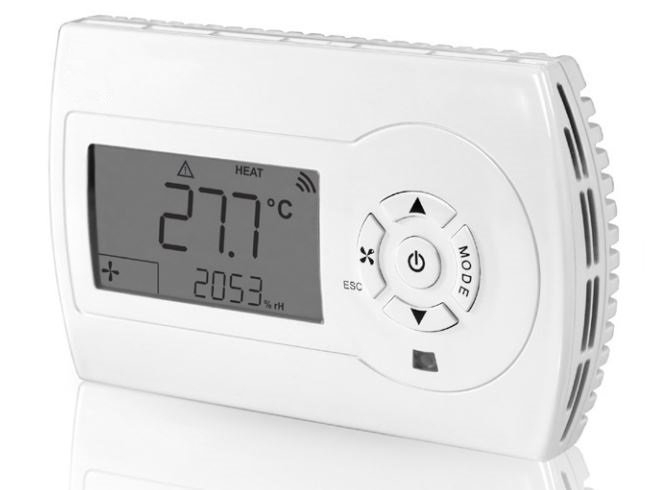

Nástěnný regulátor TH Evolution

Nástěnný regulátor TH Evolution

TH Evolution je řada nástěnných regulátorů s termostatem pro ovládání zejména fancoilů, teplovzdušných jednotek, dveřních či vratových clon s 3-rychlostními asynchronními motory nebo s EC motory.

Funkce (dle zvoleného modelu):

  • Nastavení žádané teploty
  • Ovládání 3-rychlostního nemo spojitého EC motoru ventilátoru
  • Ovládání on/off nebo spojitých ovládacích pohonů ventilů topení i chlazení
  • Ovládání elektrického topného tělesa
  • Režim topení i chlazení
  • Časový a teplotní program - komfortní teplota / několik útlumových režimů
  • Dva bezpotenciálové kontakty např. pro vzdálené zapnutí / vypnutí, připojení okenního kontaktu, čidla přítomnosti osob atp.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Komunikace Obj. číslo Cena bez DPH BIM DWG
TH Evolution pro FCU s 3 rychlostním motorem a on/off pohony bez komunikace TH4SCST1 na dotaz
TH Evolution pro FCU s 3 rychlostním motorem a on/off pohony ModBus RTU TH4MCST1 na dotaz
TH Evolution pro FCU s 3 rychlostním motorem a on/off pohony BACnet TH4BCST1 na dotaz
TH Evolution pro FCU s EC motorem a on/off pohony bez komunikace TH2SCST1 na dotaz
TH Evolution pro FCU s EC motorem a on/off pohony ModBus RTU TH2MCST1 na dotaz
TH Evolution pro FCU s EC motorem a on/off pohony BACnet TH2BCST1 na dotaz

Popis

TH Evolution je řada nástěnných regulátorů s termostatem pro ovládání zejména fancoilů, teplovzdušných jednotek, dveřních či vratových clon s 3-rychlostními asynchronními mototy nebo s EC motory..

Funkce (dle zvoleného modelu):

  • Nastavení žádané teploty
  • Ovládání 3-rychlostního nemo spojitého EC motoru ventilátoru
  • Ovládání on/off nebo spojitých ovládacích pohonů ventilů topení i chlazení
  • Ovládání elektrického topného tělesa
  • Režim topení i chlazení
  • Časový a teplotní program - komfortní teplota / několik útlumových režimů
  • Dva bezpotenciálové kontakty např. pro vzdálené zapnutí / vypnutí, připojení okenního kontaktu, čidla přítomnosti osob atp.

Komunikace:

  • BACnet
  • ModBus RTU
  • bez komunikace
Bezsilikonové provedení s výhradou SILICON FREE 2
Volba otáček ventilátoru ruční / automatická

Typ motoru ventilátoru

(dle typu)

3-rychlostní asynchronní

EC motor

Ovládání pohonů ventilů

(dle typu)

230 V on / off

0–10 V

Nastavení žádané teplota 10–30 °C
Pracovní (okolní) teplota 0–40 °C
Krytí IP 30

Vstupy

(dle typu)

2× bezpotenciálový vstup

2 nebo 3 NTC10K čidla

USB konektor (programování)

Výstupy

(dle typu)

0–3 analogové výstupy 0–10 Vac

1–5 SPST relé (230 V, max. 3 A odporově, 1 A indukčně)

Časový program ANO
Protimrazová ochrana ANO

Použití

Použití nástěnných regulátorů s termostatem TH Evolution

Soustavy s teplovzdušnými jednotkami, fancoily a dveřními clonami s požadavkem na sofistikovanou regulaci popř i komunikaci s nadřazeným řídícím systémem.



Typické zapojení s fancoilem s 3-rychlostním asynchronním motorem

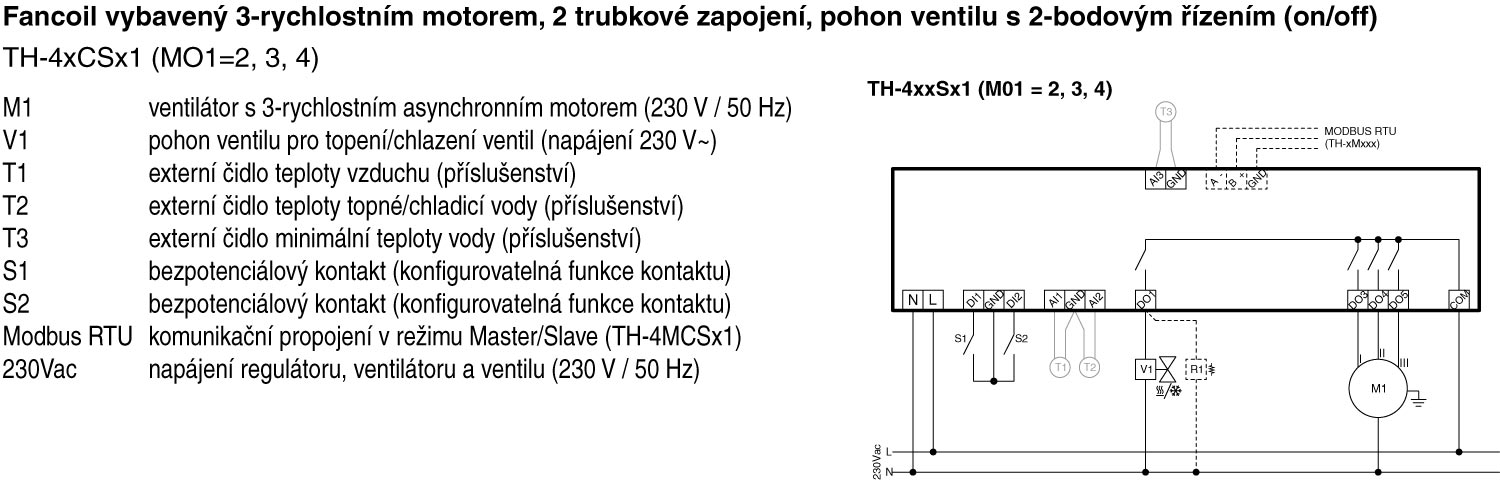

2-trubkové provedení fancoilu

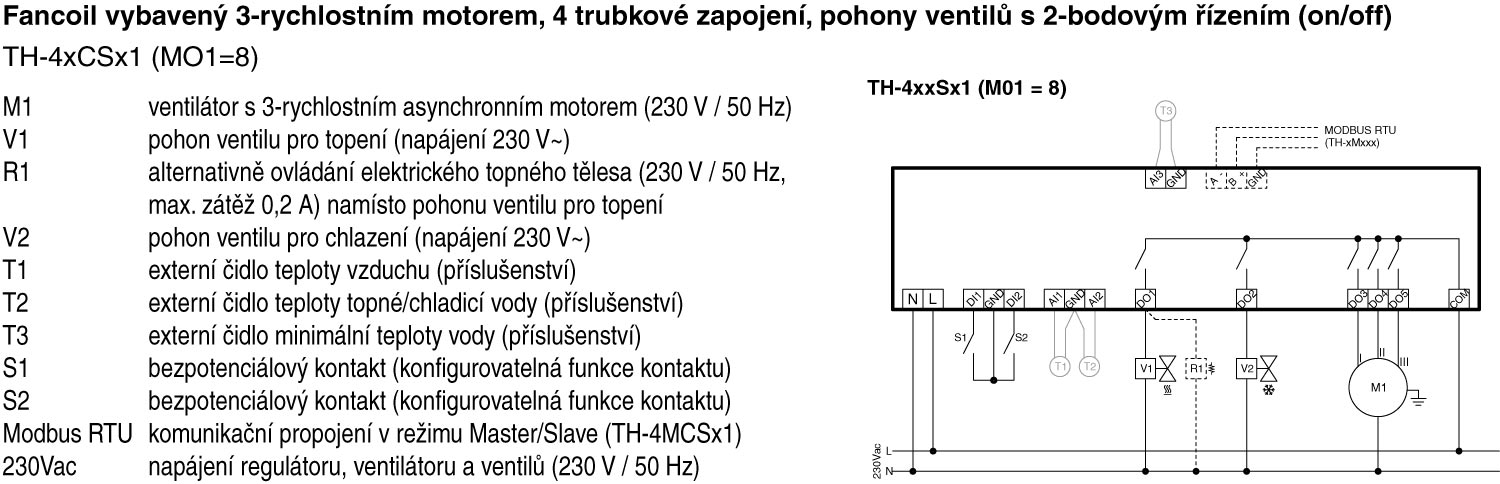

4-trubkové provedení fancoilu

Typické zapojení s fancoilem s EC motorem

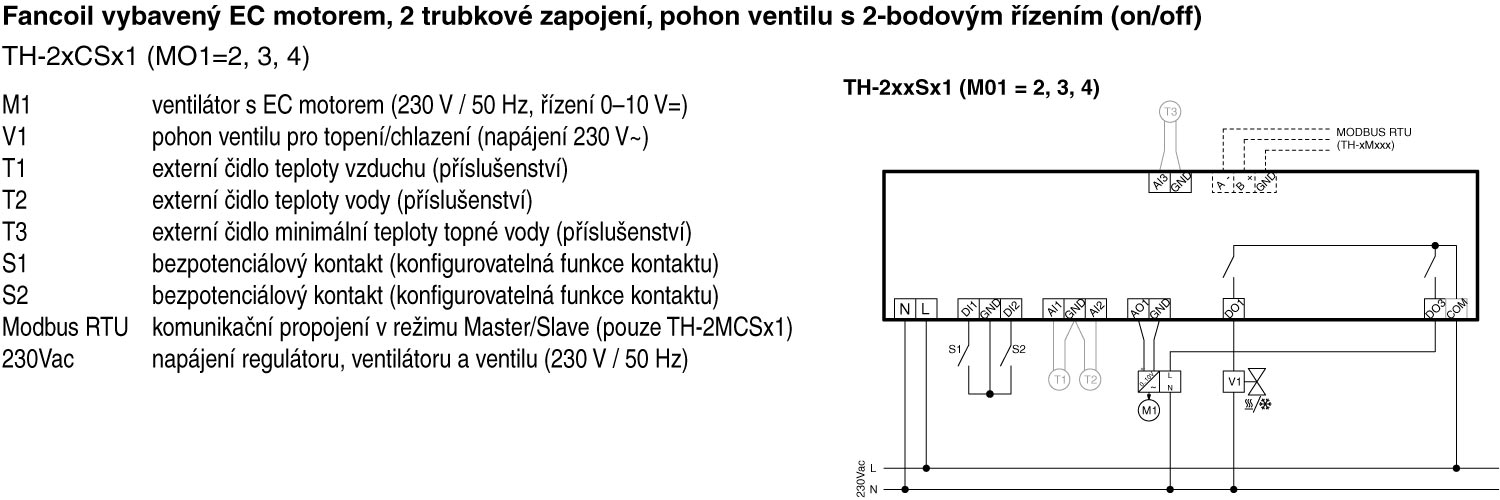

2-trubkové provedení fancoilu

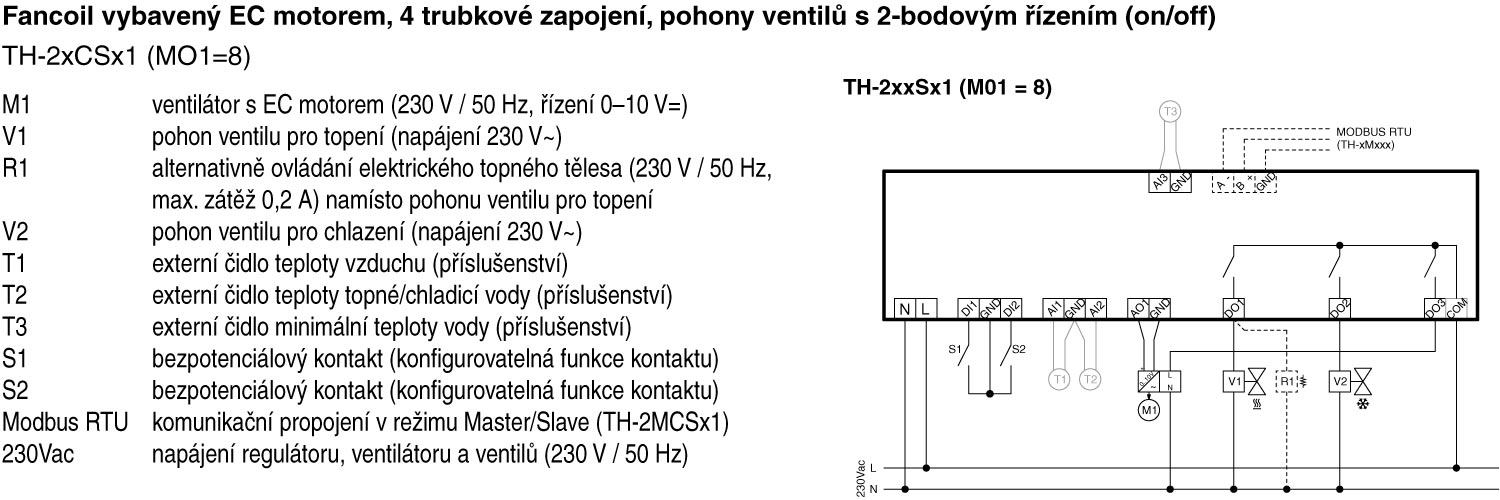

4-trubkové provedení fancoilu
