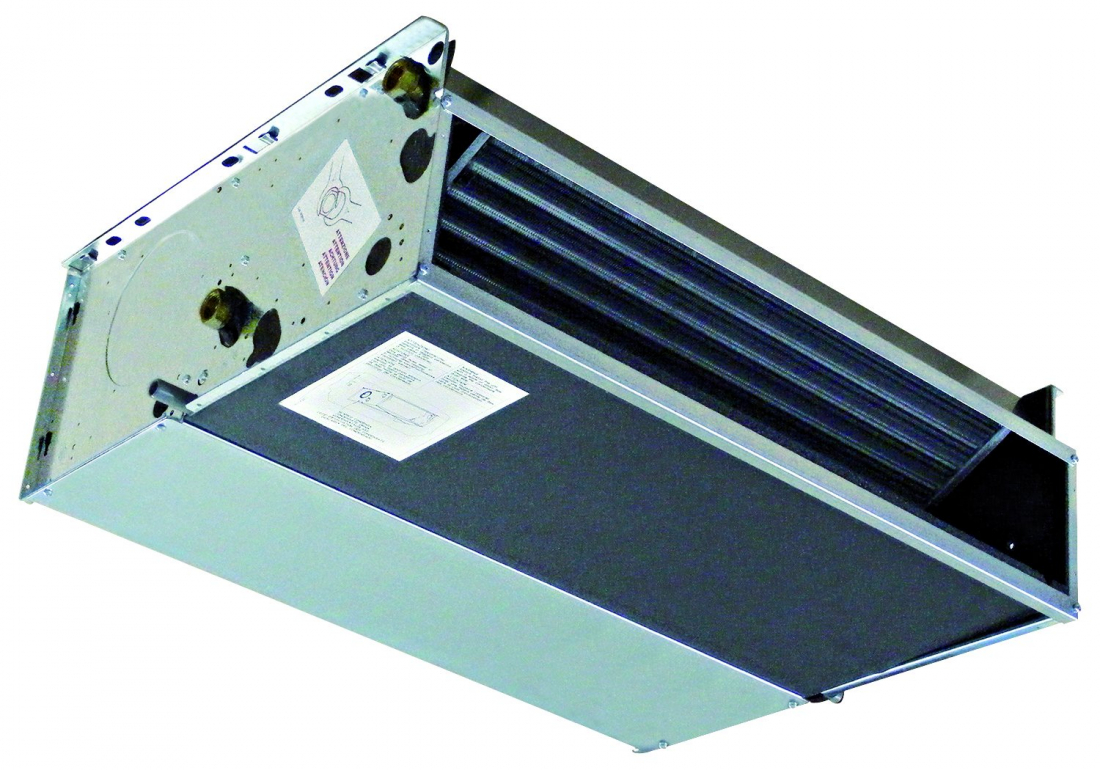

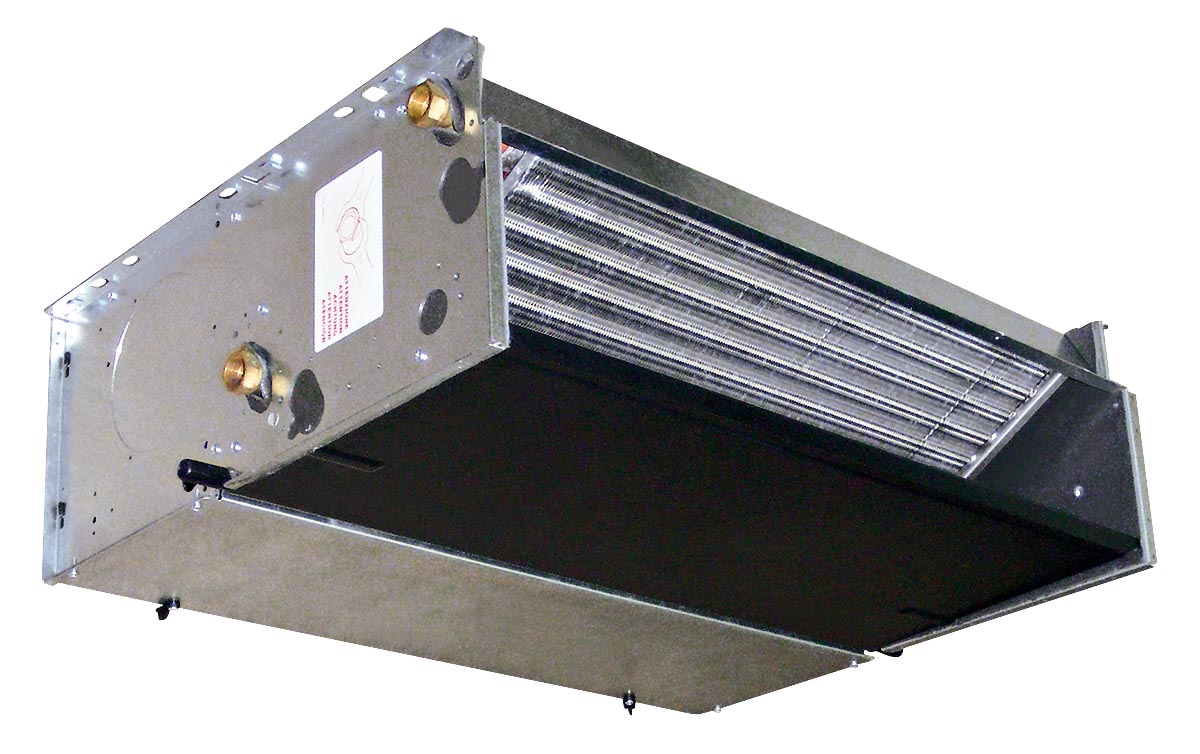

Neopláštěné 2-trubkové fancoily Carisma CRC IV-IO s externím tlakem do 50Pa

Neopláštěné 2-trubkové fancoily Carisma CRC IV-IO s externím tlakem do 50Pa

Neopláštěný fan coil (ventilátorový konvektor) s 6-ti rychlostním asynchronním  pro kanálovou instalaci. Fancoil je k dispozici v devíti velikostech vždy s jedním 3-řadým nebo 4-řadým výměníkem. Maximální externí tlak 50Pa.

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Bytové domy s rozvody chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
Neopláštěné 2-trubkové fancoily Carisma CRC IV-IO s externím tlakem do 50Pa

Neopláštěné 2-trubkové fancoily Carisma CRC IV-IO s externím tlakem do 50Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C/0Pa Obj. číslo Cena bez DPH BIM DWG
Kanálový fancoil Carisma CRC 13 IV-IO (2trubkové provedení, velikost 1, 3-řadý výměník) 1,00kW 0066021 5 638 Kč
Kanálový fancoil Carisma CRC 14 IV-IO (2trubkové provedení, velikost 1, 4-řadý výměník) 1,20kW 0066031 5 788 Kč
Kanálový fancoil Carisma CRC 23 IV-IO (2trubkové provedení, velikost 2, 3-řadý výměník) 1,53kW 0066022 5 900 Kč
Kanálový fancoil Carisma CRC 24 IV-IO (2trubkové provedení, velikost 2, 4-řadý výměník) 1,78kW 0066032 6 238 Kč
Kanálový fancoil Carisma CRC 33 IV-IO (2trubkové provedení, velikost 3, 3-řadý výměník) 2,35kW 0066023 6 463 Kč
Kanálový fancoil Carisma CRC 34 IV-IO (2trubkové provedení, velikost 3, 4-řadý výměník) 2,53kW 0066033 6 856 Kč
Kanálový fancoil Carisma CRC 43 IV-IO (2trubkové provedení, velikost 4, 3-řadý výměník) 2,83kW 0066024 7 025 Kč
Kanálový fancoil Carisma CRC 44 IV-IO (2trubkové provedení, velikost 4, 4-řadý výměník) 3,08kW 0066034 7 306 Kč
Kanálový fancoil Carisma CRC 53 IV-IO (2trubkové provedení, velikost 5, 3-řadý výměník) 3,58kW 0066025 7 475 Kč
Kanálový fancoil Carisma CRC 54 IV-IO (2trubkové provedení, velikost 1, 4-řadý výměník) 4,03kW 0066035 7 906 Kč
Kanálový fancoil Carisma CRC 63 IV-IO (2trubkové provedení, velikost 6, 3-řadý výměník) 4,01kW 0066026 7 944 Kč
Kanálový fancoil Carisma CRC 64 IV-IO (2trubkové provedení, velikost 6, 4-řadý výměník) 4,71kW 0066036 8 600 Kč
Kanálový fancoil Carisma CRC 73 IV-IO (2trubkové provedení, velikost 7, 3-řadý výměník) 5,01kW 0066027 8 638 Kč
Kanálový fancoil Carisma CRC 74 IV-IO (2trubkové provedení, velikost 7, 4-řadý výměník) 5,48kW 0066037 9 463 Kč
Kanálový fancoil Carisma CRC 83 IV-IO (2trubkové provedení, velikost 8, 3-řadý výměník) 5,69kW 0066028 9 838 Kč
Kanálový fancoil Carisma CRC 84 IV-IO (2trubkové provedení, velikost 8, 4-řadý výměník) 6,34kW 0066038 10 738 Kč
Kanálový fancoil Carisma CRC 93 IV-IO (2trubkové provedení, velikost 9, 3-řadý výměník) 6,56kW 0066029 10 325 Kč
Kanálový fancoil Carisma CRC 94 IV-IO (2trubkové provedení, velikost 9, 4-řadý výměník) 7,42kW 0066039 11 225 Kč

Popis

Fan-coily Carisma CRC IV-IO jsou k dispozici v následujících provedeních:

Carisma CRC IV-IO - neopláštěné kanálové provedení

  • Fancoil v neopláštěném provedení pro tzv. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.
  • Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.
  • Maximální tlaková ztráta externích příslušenství je 50 Pa

Kombinace výměníků

Všechna výše uvedená provedení jsou k dispozici s následujícími kombinacemi výměníků:

  • 3-řadý hlavní výměník
  • 4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení

Motory

  • 6-rychlostní asynchronní - motor má 6 rychlostí otáček z nichž lze použít libovolné tři. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nemocnice
  • Bytové domy s rozvody chlazení
Bezsilikonové provedení bez výhrad SILICON FREE 1
Rozsah chladících výkonů 590–7600 W (při 7/12/27 °C)
Rozsah vzduchových výkonů 105–1500 m3/h
Externí tlak max. 50 Pa
Výměník měď / hliník
Max. teplota topné vody 85 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor
  6-rychlostní asynchronní 1-fázový
Instalace kanálová

Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů.

Možnosti použití:

  • od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
  • od ubytovny po luxusní hotel
  • od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém

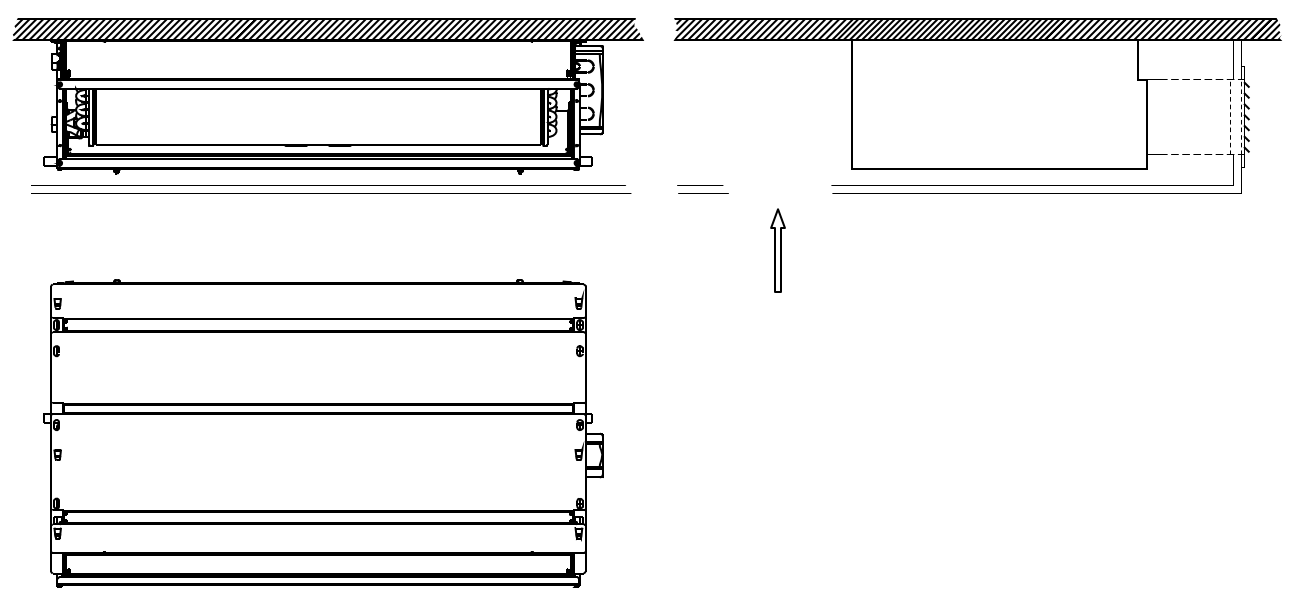

Horizobtální instalace CRC-IO

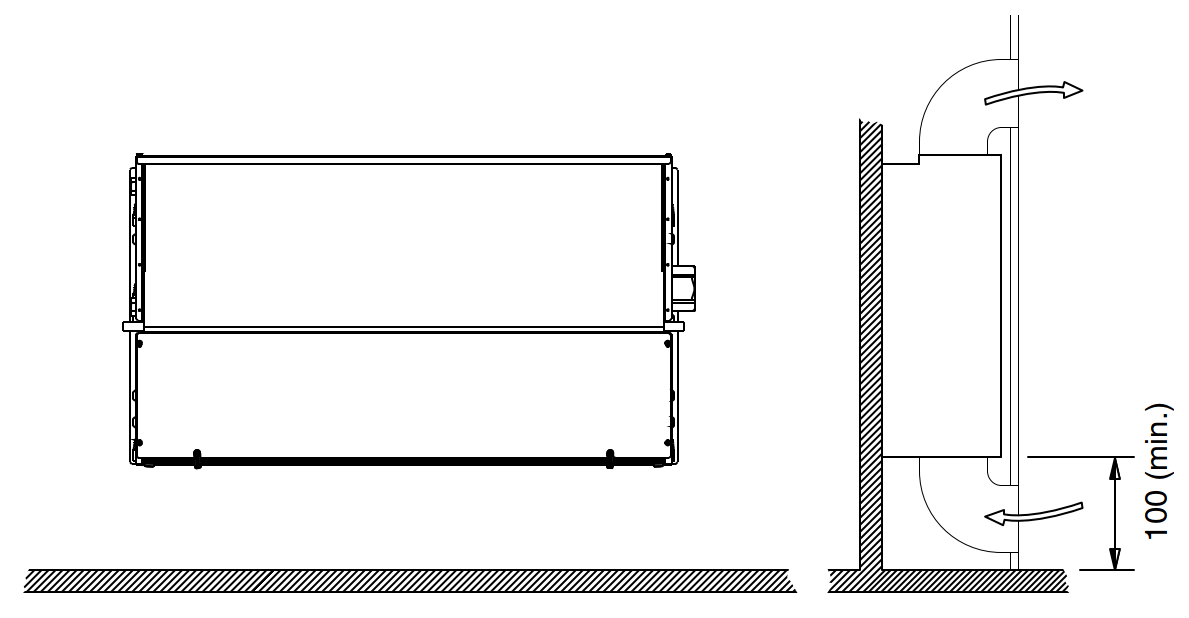

Vertikální instalace CRC-IO
