Designová sada VISION RTL stranová - antracit matný grafit

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Pozor, nezaměňovat s termostatickým ventilem, který naleznete zde

Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
Desková otopná tělesa s krajním připojením
Trubková koupelnová otopná tělesa (žebříky) s krajním připojením

antracit matný grafit

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

Designová sada VISION RTL stranová - antracit matný grafit

Poptat produkt

Ke stažení

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH

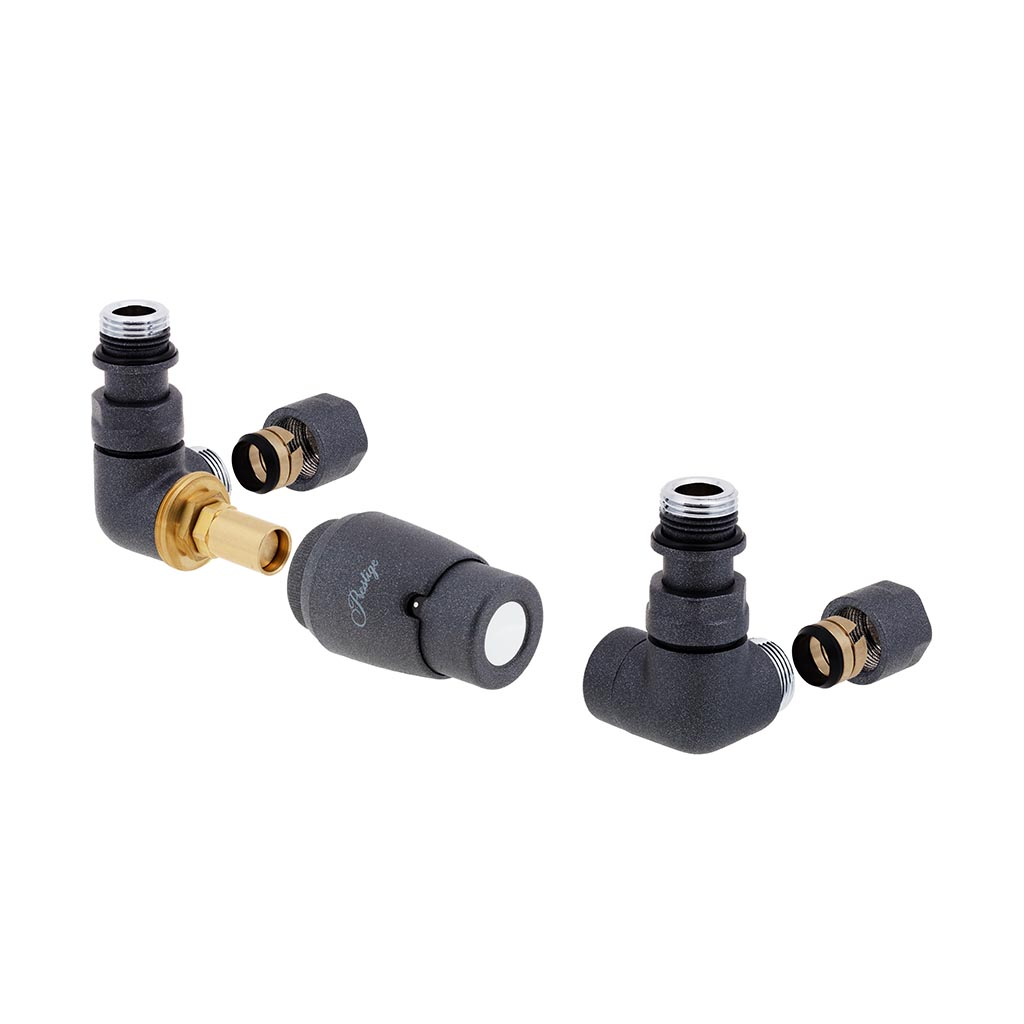

Základní designová sada Vision RTL stranová levá, připojení Cu 15×1 mm	antracit matný grafit	RtlV05LCZ	na dotaz

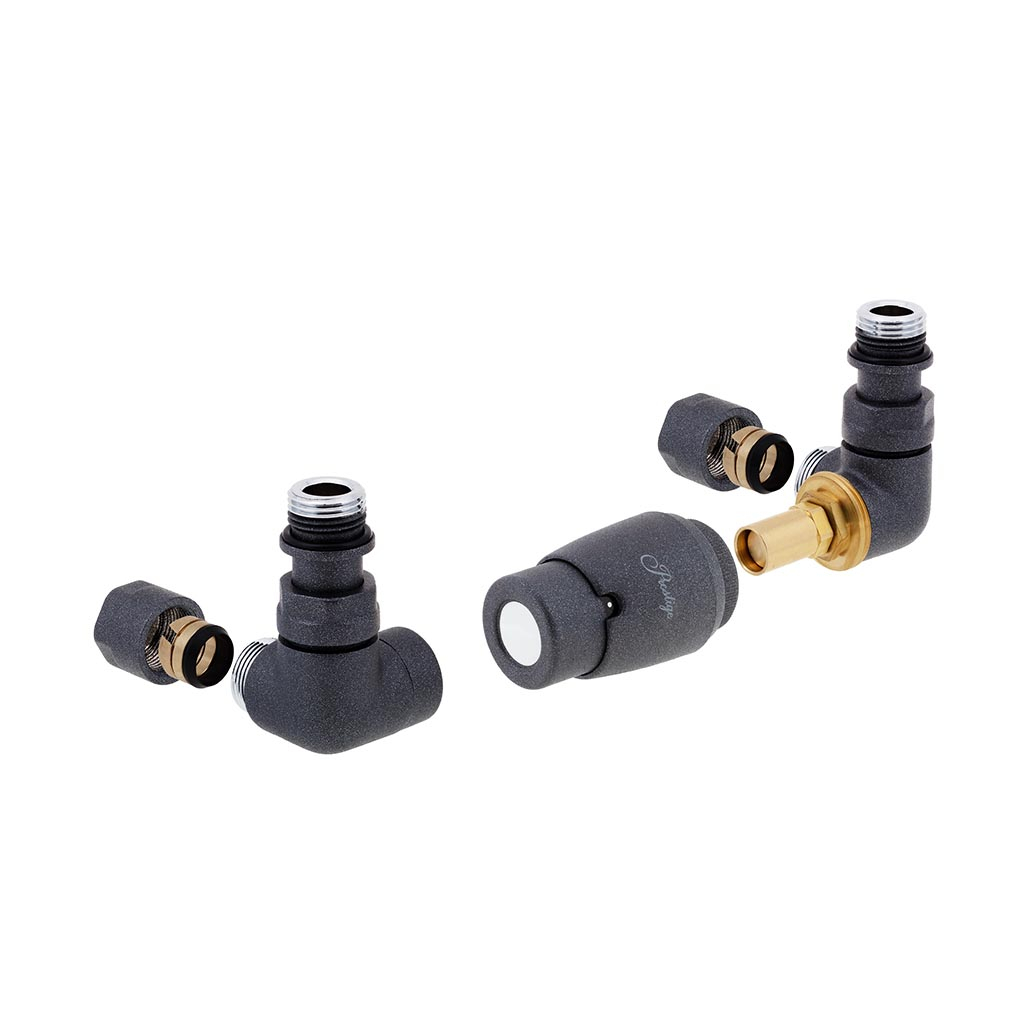

Základní designová sada Vision RTL stranová levá, připojení Pex-Al-Pex 16×2 mm	antracit matný grafit	RtlV05PCZ	na dotaz
Základní designová sada Vision RTL stranová pravá, připojení Cu 15×1 mm	antracit matný grafit	RtlV05LXZ	na dotaz
Základní designová sada Vision RTL stranová pravá připojení Pex-Al-Pex 16×2 mm	antracit matný grafit	RtlV05PXZ	na dotaz

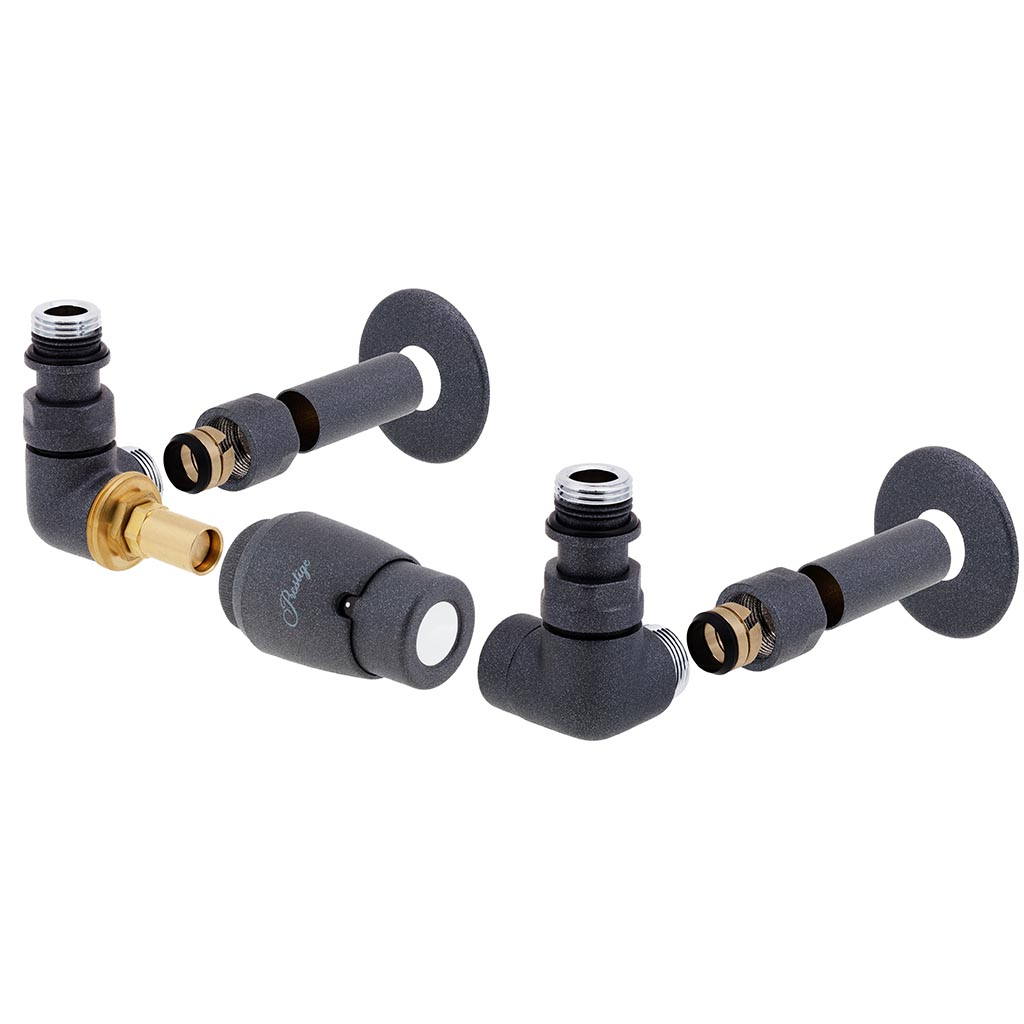

Kompletní designová sada Vision RTL stranová levá, připojení Cu 15×1 mm	antracit matný grafit	RtlV05LCK	na dotaz

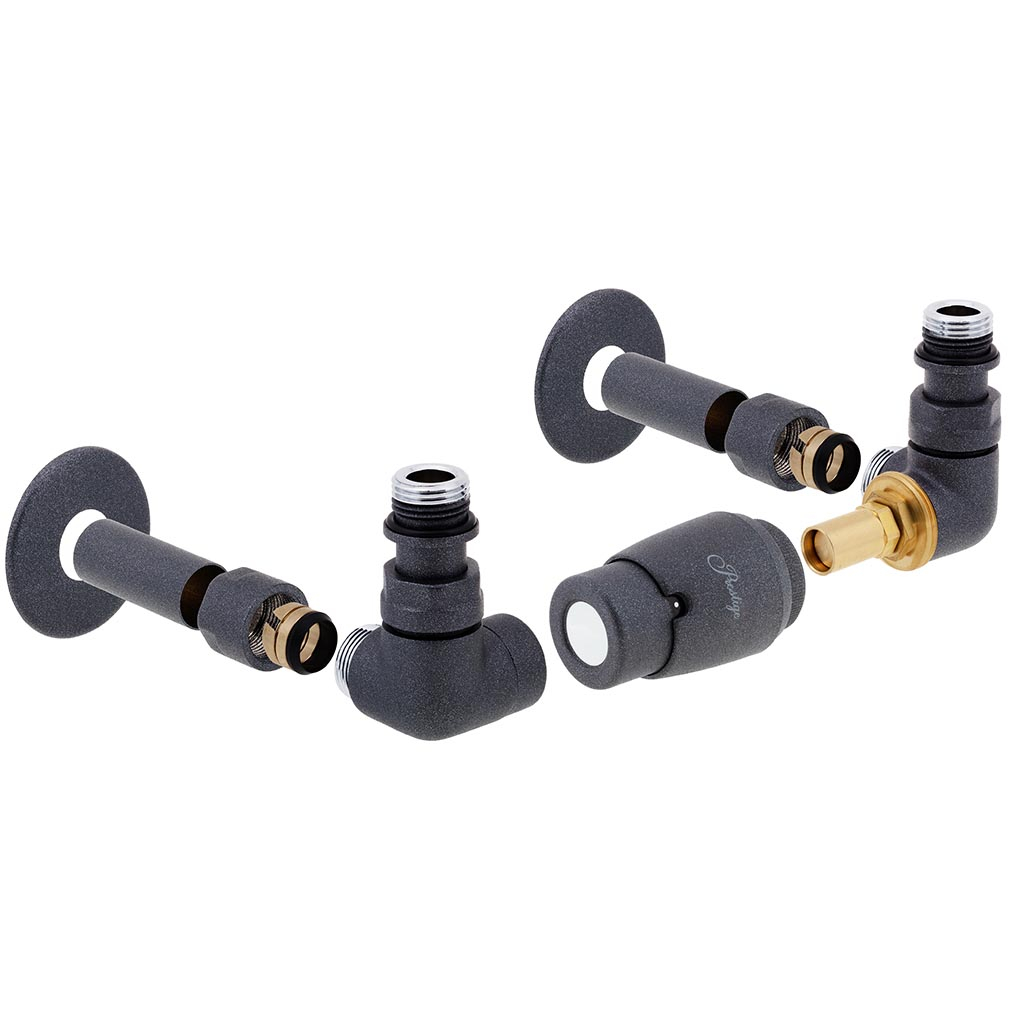

Kompletní designová sada Vision RTL stranová levá, připojení Pex-Al-Pex 16×2 mm	antracit matný grafit	RtlV05PCK	na dotaz
Kompletní designová sada Vision RTL stranová pravá, připojení Cu 15×1 mm	antracit matný grafit	RtlV05LXK	na dotaz
Kompletní designová sada Vision RTL stranová pravá připojení Pex-Al-Pex 16×2 mm	antracit matný grafit	RtlV05PXK	na dotaz

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

Součástí dodávky je RTL hlavice s teplotním rozsahem nastavení vratné vody 10-50°C se stejnou povrchovou úpravou jako RTL ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily VISION RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

Desková otopná tělesa se spodním připojením s krajním spodním připojením
Trubková otopná tělesa (žebříky) s krajním spodním připojením

Funkce:

Připojení otopného tělesa k rozvodu
Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání

Rozměry

DN 15

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

90 °C

Min. pracovní teplota

5 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Menší okruhy podlahového topení - cca 20 m²

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.
