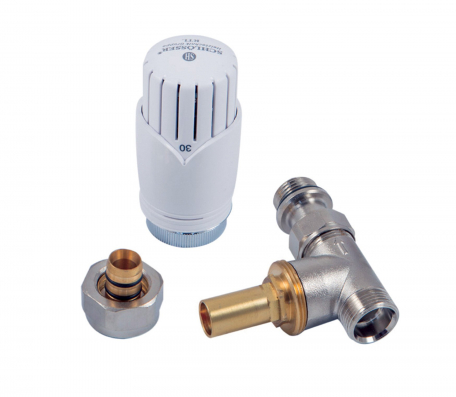

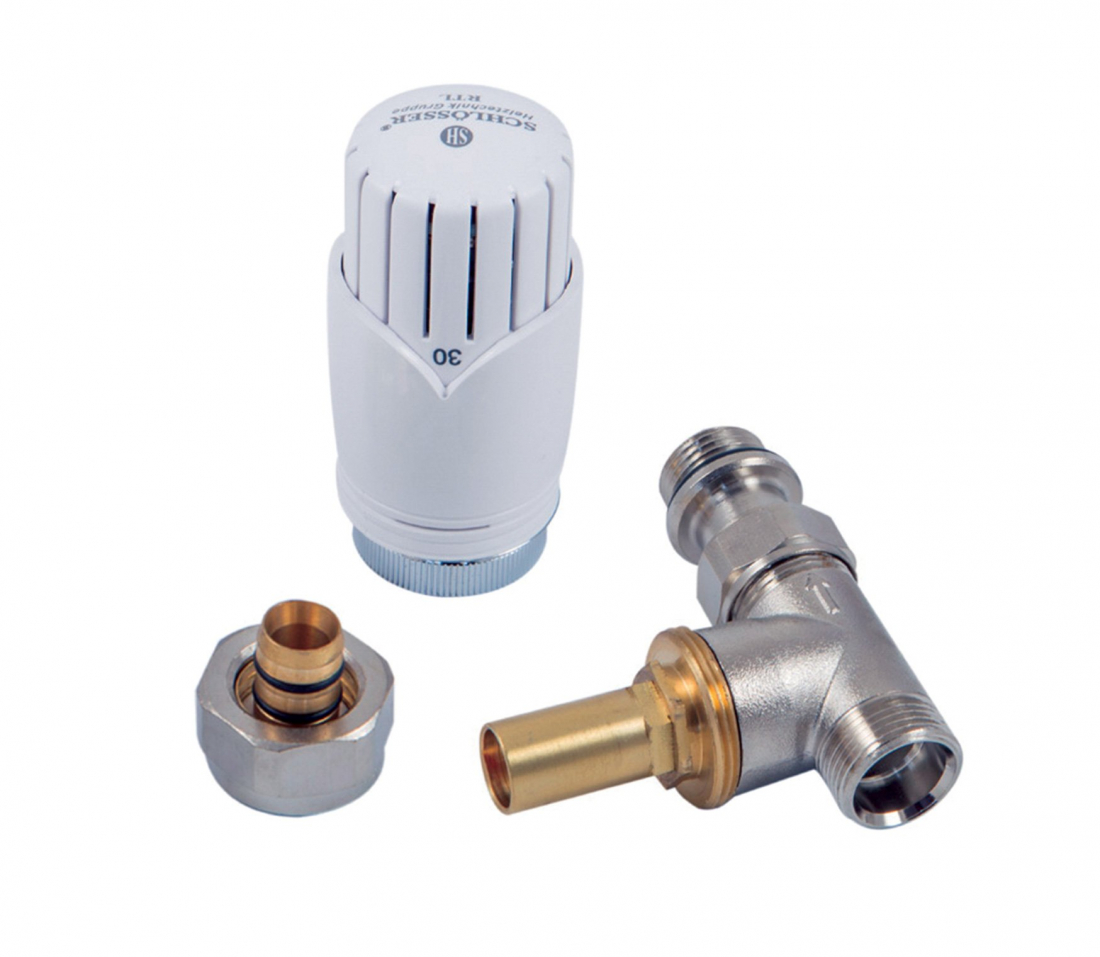

RTL ventily - omezovače teploty zpátečky

RTL ventily - omezovače teploty zpátečky

Přímé, rohové, úhlové levé i pravé RTL ventily pro omezení teploty zpátečky z otopného tělesa nebo pro omezení vstupní teploty vody do okruhu podlahového vytápění.

Oblast použití:

  • Menší okruhy podlahového vytápění
  • Desková a článková otopná tělesa

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
RTL ventil přímý niklovaný 0,99 60320010 860 Kč
RTL ventil rohový niklovaný 0,99 60320012 860 Kč
RTL ventil úhlový pravý niklovaný 0,99 60320014 996 Kč
RTL ventil úhlový levý niklovaný 0,99 60320018 996 Kč
RTL ventil přímý bílý 0,99 60320011 972 Kč
RTL ventil rohový bílý 0,99 60320013 972 Kč
RTL ventil úhlový pravý bílý 0,99 60320015 1 107 Kč
RTL ventil úhlový levý bílý 0,99 60320019 1 107 Kč

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

RTL ventily Hydronic Systems jsou vždy zakončeny vnějším závitem. Ventily je možné instalovat pomocí svěrných spojek na měděné potrubí, PEX-AL-PEX potrubí i ocelové trubky.

Oblast použití:

  • Rozvody vytápění
  • Okruhy podlahového vytápění
  • Desková a článková otopná tělesa

Funkce:

  • Omezení teploty vstupní vody do okruhu podlahového topení
  • Omezení teploty výstupní vody z otopného tělesa
Rozměry
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 100 kPa
Rozsah nastavení 0–50 °C
Max. pracovní teplota 90 °C
Min. pracovní teplota 0 °C
Materiál
Tělo ventilu: mosaz CW617N
Pružina: nerezavějící ocel
O-kroužky: EPDM
Hlavice: ABS
Povrchová úprava nikl / bílá
Připojení hlavice M30×1,5

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Menší okruhy podlahového topení - cca 20 m2
  • Desková otopná tělesa
  • Článková otopná tělesa

Instalace na výstup z otopného tělesa

Při instalaci na výstup z otopného tělesa zajistí RTL ventil potřebné vychlazení topné vody a umožní kondenzačnímu kotli pracovat v kondenzačním režimu.

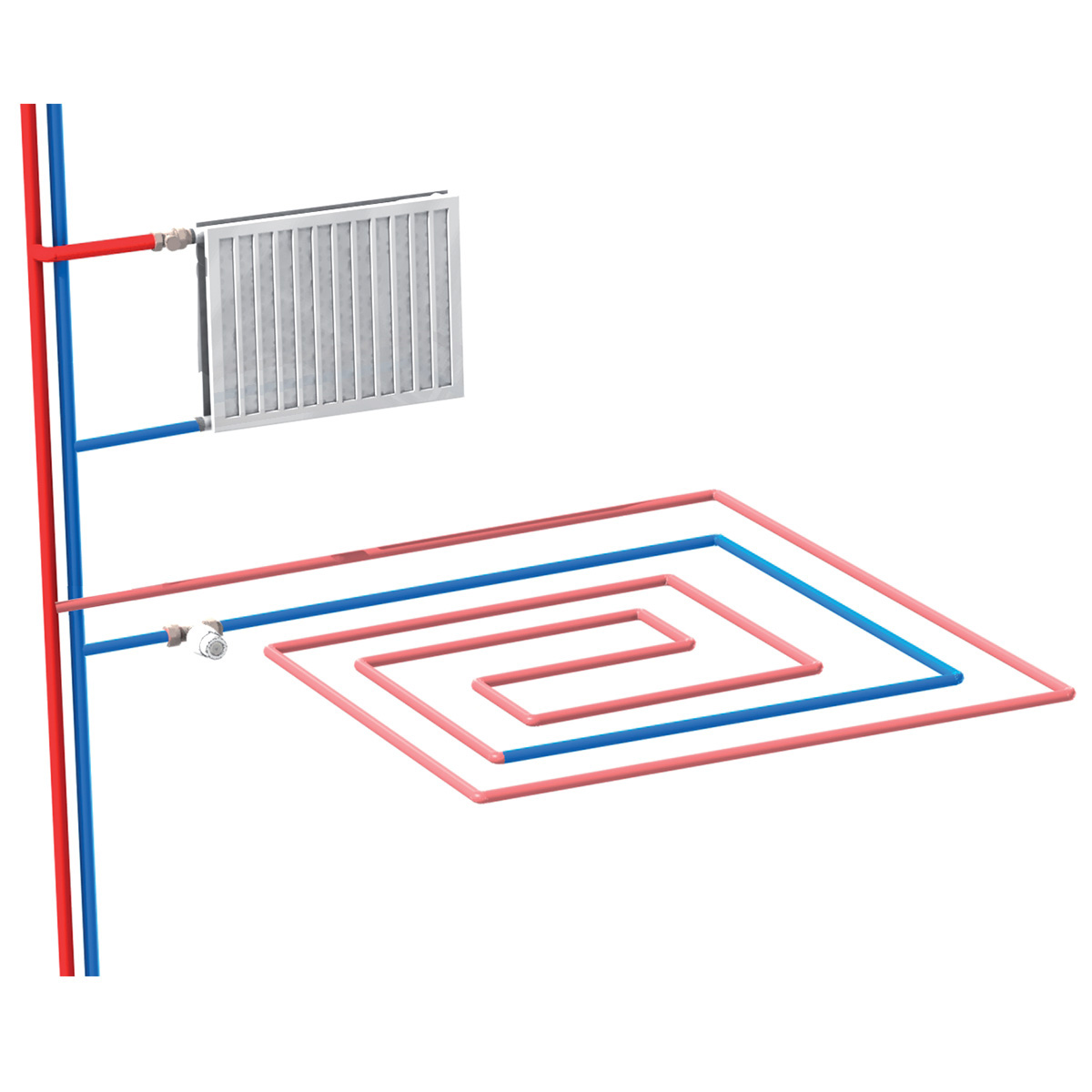

Instalace na vstupu do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Umožňuje tedy připojit okruh podlahového vytápění na stejný vytápěcí okruh, jako radiátory.

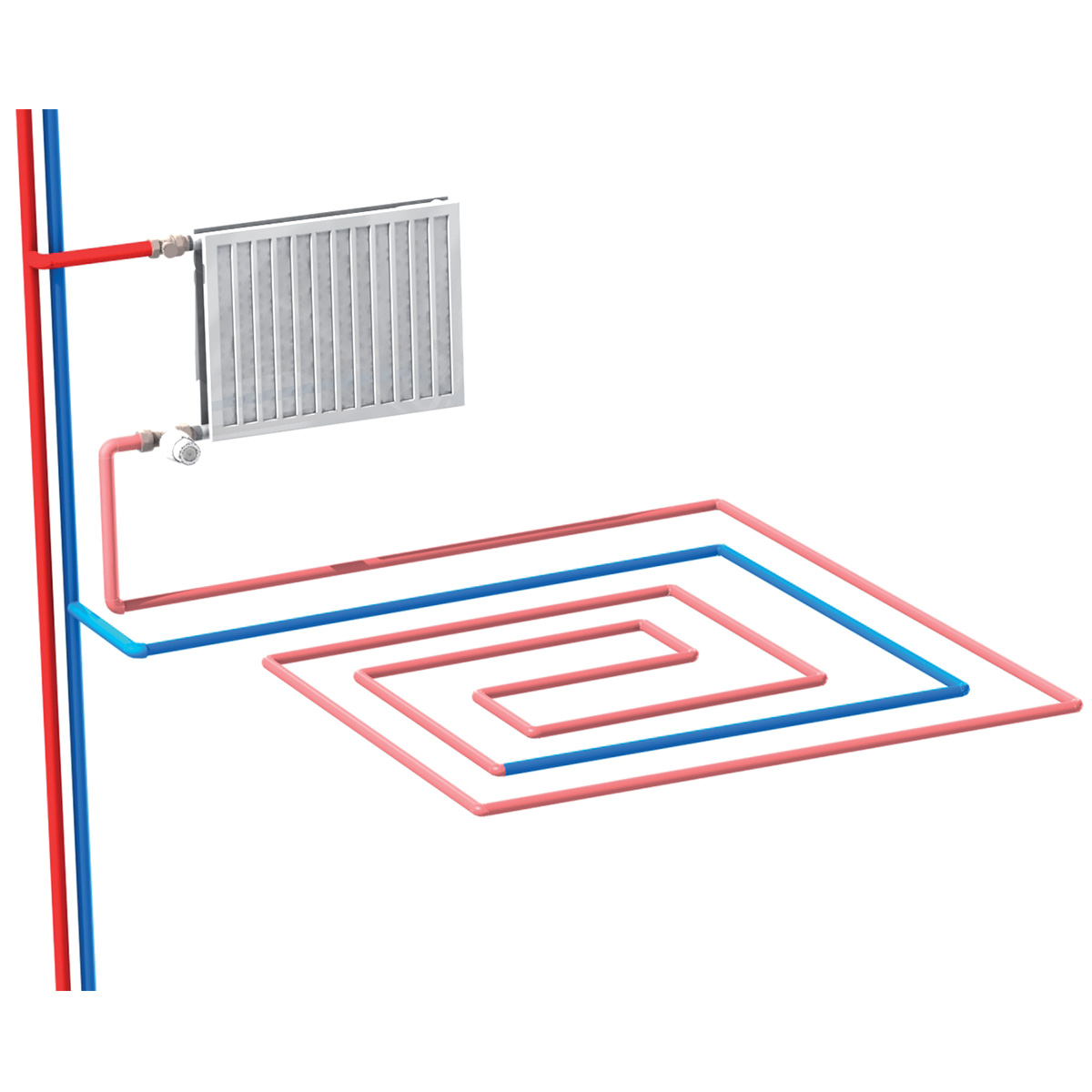

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění
