RTL boxy HX1 / HX2 / HX3

RTL boxy HX pro podomítkovou instalaci jsou k dispozici ve dvou provedeních. V základním provedení je RTL hlavice umístěna uvnitř či vně boxu,v kombinovaném provedení je RTL hlavice umístěna uvnitř boxu a hlavice integrovaného termostatického ventilu je vyvedena vně boxu.

Oblast použití:

Menší okruhy podlahového vytápění

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

RTL boxy HX1 / HX2 / HX3

Poptat produkt

Ke stažení

Návod RTL boxy HX1 / HX2 / HX3 (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
RTL box HX1 bílá barva	0,99	603 200 046	2 150 Kč
RTL box HX2 bílá barva	0,99	603 200 031	2 174 Kč

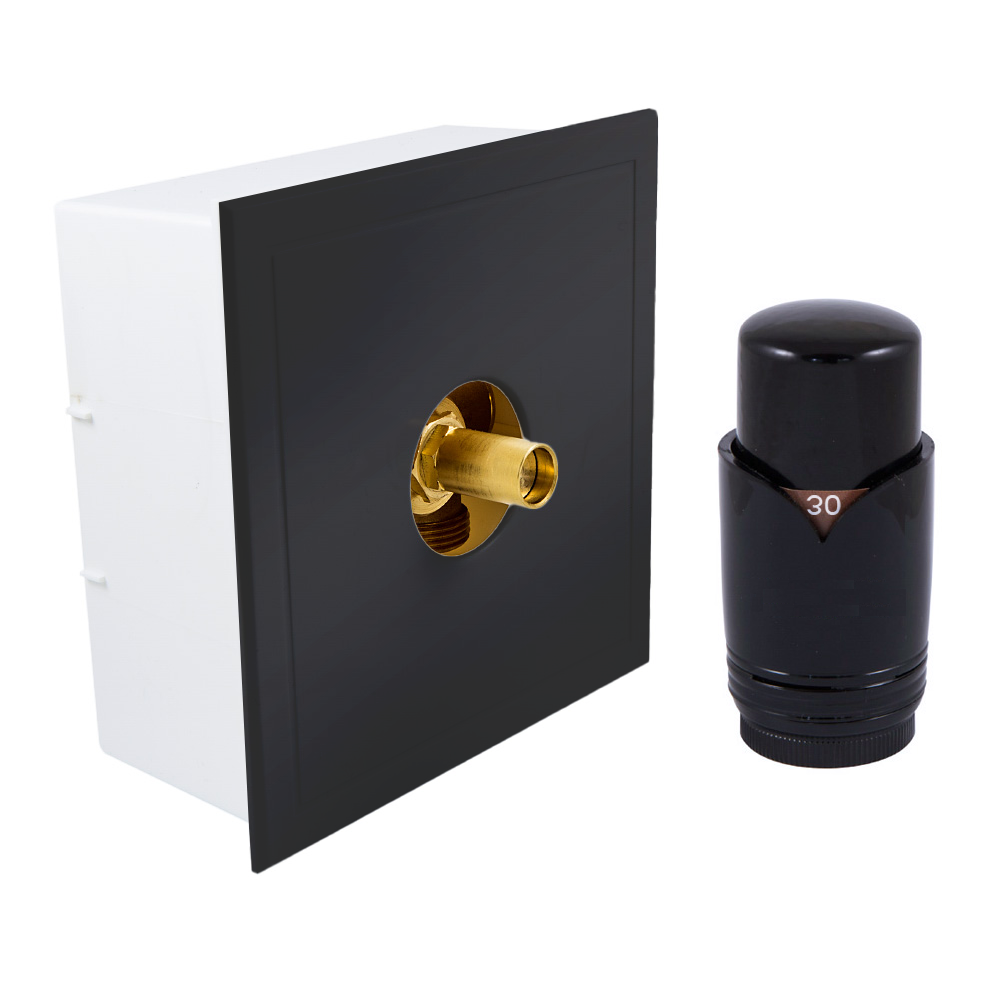

RTL box HX2 černá barva	0,99	603 200 034	4 123 Kč
RTL box HX2 bílá / chrom	0,99	603 200 032	2 231 Kč

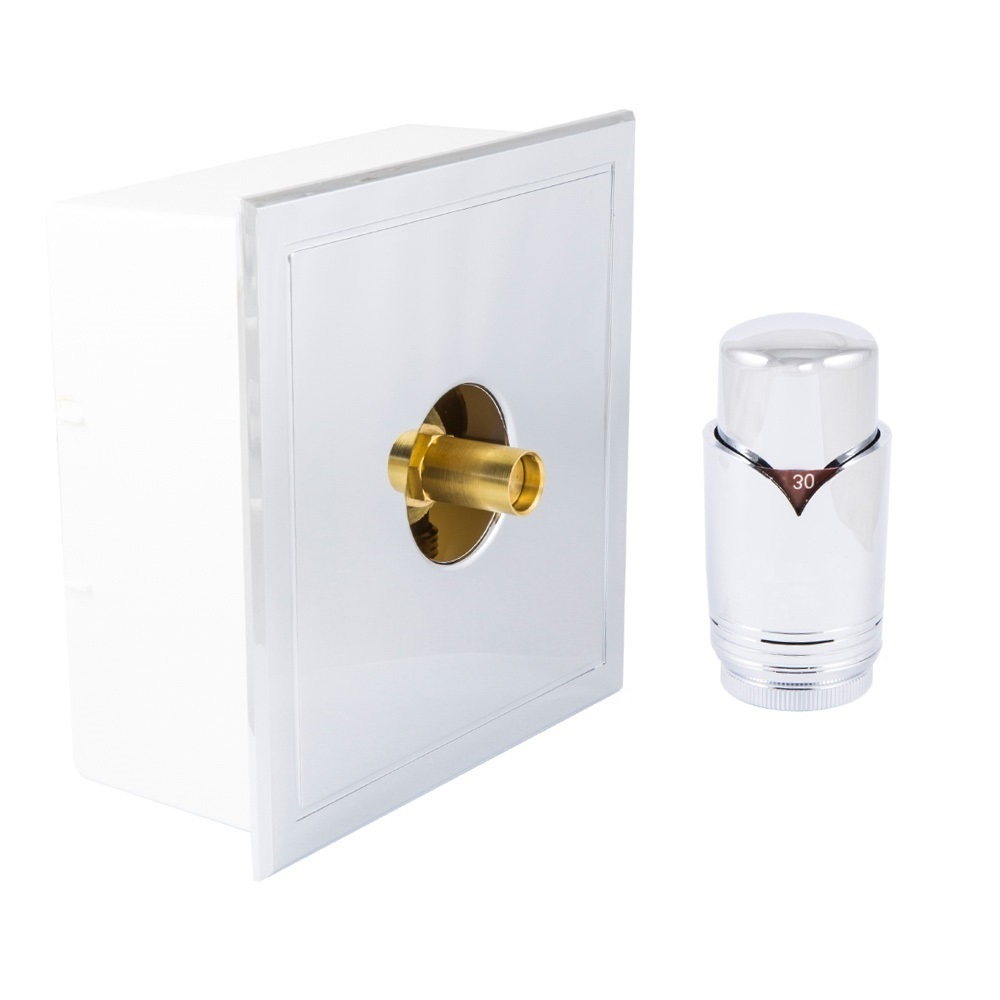

RTL box HX2 chrom	0,99	603 200 033	2 743 Kč
RTL box HX3 bílá barva	0,99	603 200 072	3 331 Kč
RTL box HX3 bílá / chrom	0,99	603 200 073	3 474 Kč

Popis

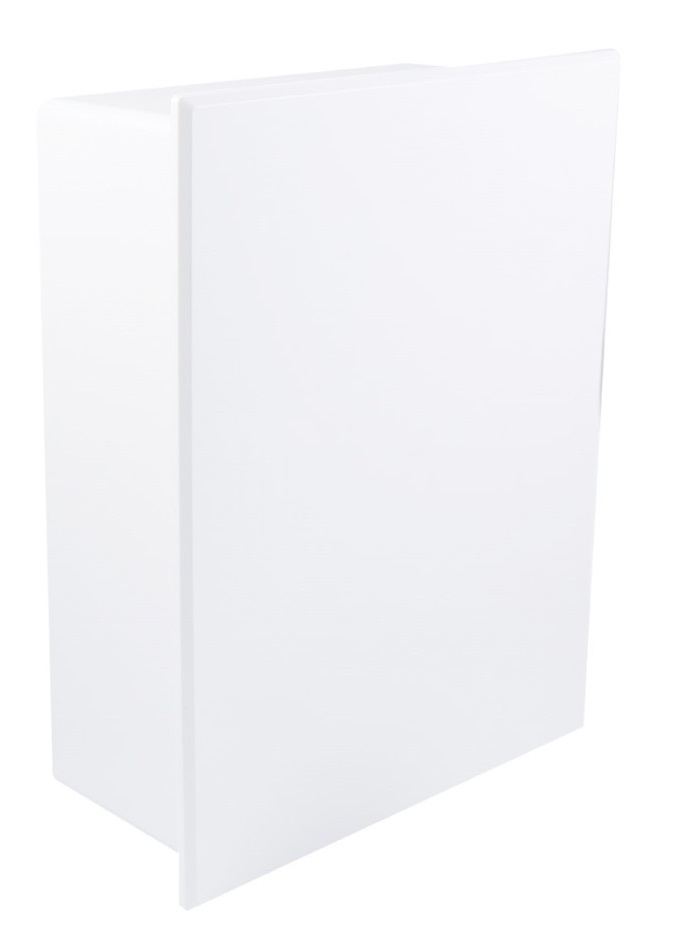

RTL box HX1 s RTL hlavicí osazenou uvnitř boxu

Obsahuje integrovaný omezovač teploty zpátečky
RTL hlavice je osazena uvnitř boxu - ochrana proti nežádoucí manipulaci
Vhodné pro okruh podlahového topení do cca 20 m²

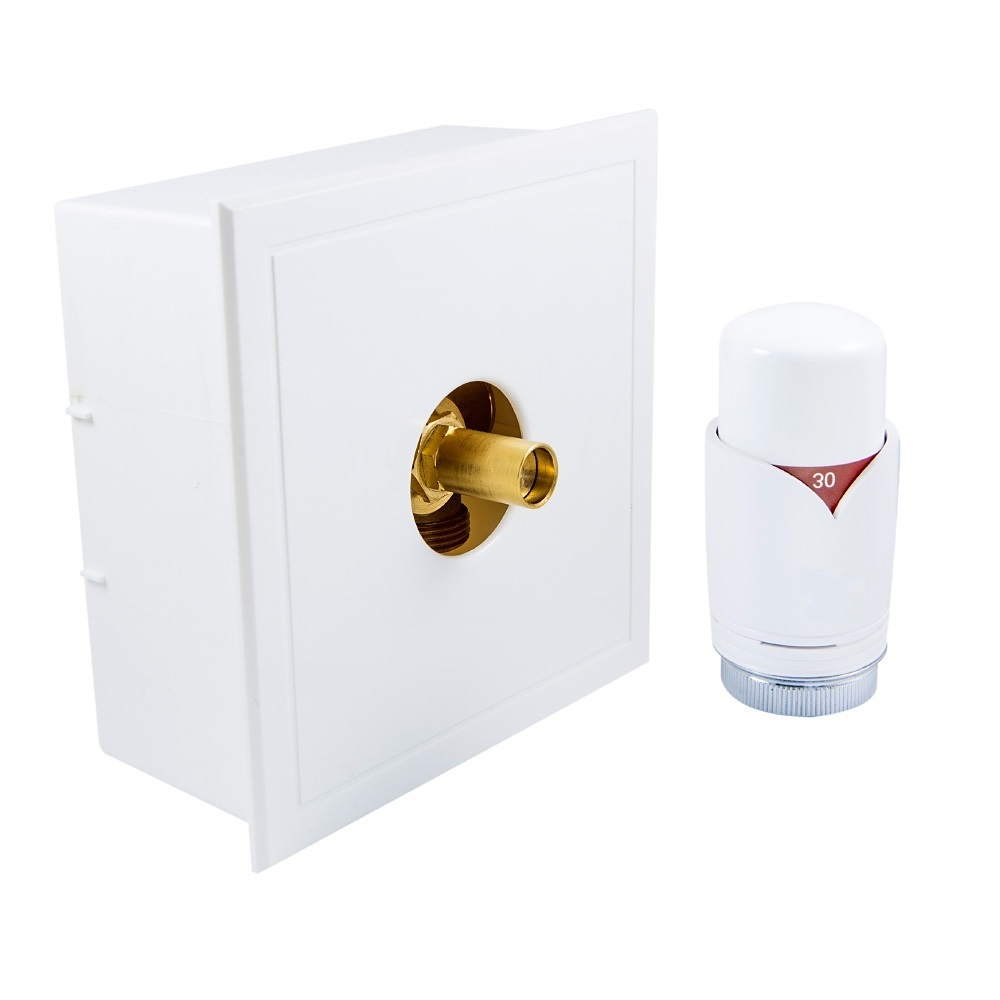

RTL box HX2 s RTL hlavicí vyvedenou vně boxu

Obsahuje integrovaný omezovač teploty zpátečky
RTL hlavice je vyvedena vně boxu - možnost přenastavení za provozu
Vhodné pro okruh podlahového topení do cca 20 m²

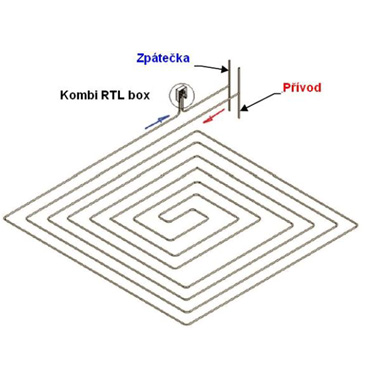

Kombinovaný RTL box HX3

Obsahuje integrovaný omezovač teploty zpátečky a termostatický ventil
RTL hlavice je osazena uvnitř boxu - ochrana proti nežádoucí manipulaci
Hlavice termostatického ventilu je vyvedena vně boxu
Vhodné pro okruh podlahového topení do cca 20 m²

Oblast použití:

Menší okruhy podlahového vytápění

Funkce:

Omezení teploty vstupní vody do okruhu podlahového topení
Regulace výkonu okruhu podlahového topení (pouze model HX3)

Rozměry

3/4" EK

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

100 kPa

Rozsah nastavení

0–50 °C

Max. pracovní teplota

90 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	mosaz CW617N
Pružina:	nerezavějící ocel
O-kroužky:	EPDM
Hlavice a box:	ABS

Povrchová úprava

Nikl / bílá

Připojení hlavice

M30×1,5

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Menší okruhy podlahového topení - cca 20 m²

Instalace na okruhu podlahového vytápění

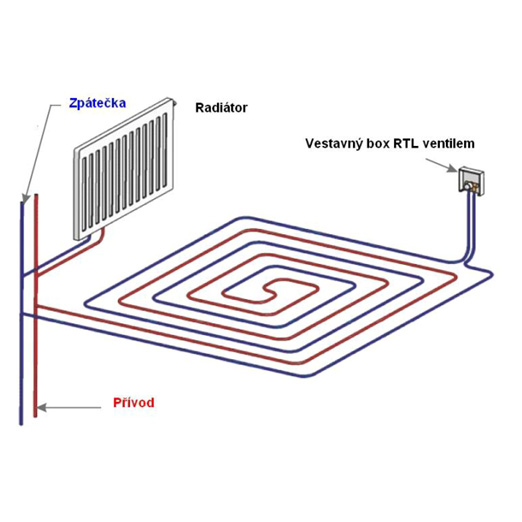

RTL ventil omezuje teplotu vody okruhu podlahového vytápění. Umožňuje tedy připojit okruh podlahového vytápění na stejný vytápěcí okruh s dalšími zařízeními, například radiátory.
