Designová sada VISION RTL stranová - lesklý chrom

Designová sada VISION RTL stranová - lesklý chrom

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Pozor, nezaměňovat s termostatickým ventilem, který naleznete zde

Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
  • Desková otopná tělesa s krajním připojením
  • Trubková koupelnová otopná tělesa (žebříky) s krajním připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy
Designová sada VISION RTL stranová - lesklý chrom

Designová sada VISION RTL stranová - lesklý chrom

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG

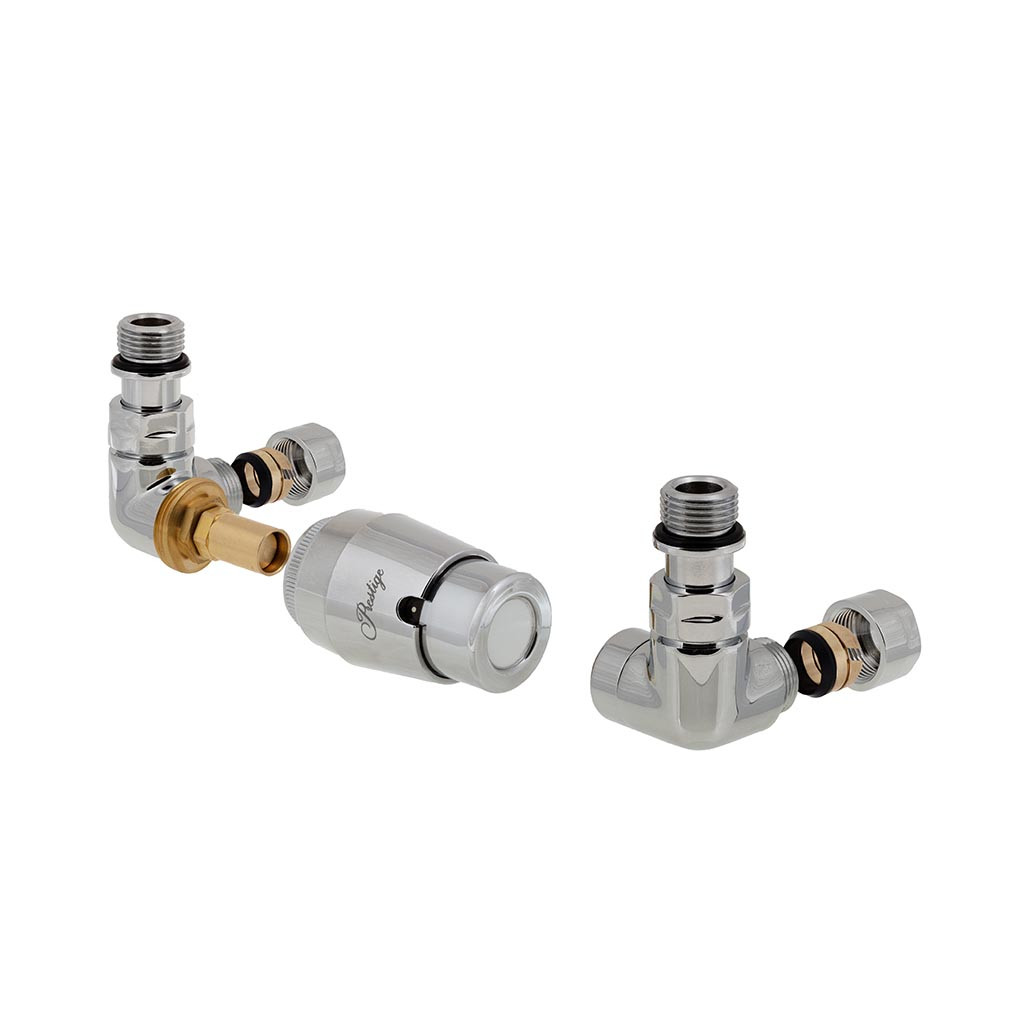

Základní designová sada Vision RTL stranová levá, připojení Cu 15x1mm lesklý chrom RtlV02LCZ 2 818 Kč
Základní designová sada Vision RTL stranová levá, připojení Pex-Al-Pex 16x2mm lesklý chrom RtlV02LXZ 2 818 Kč

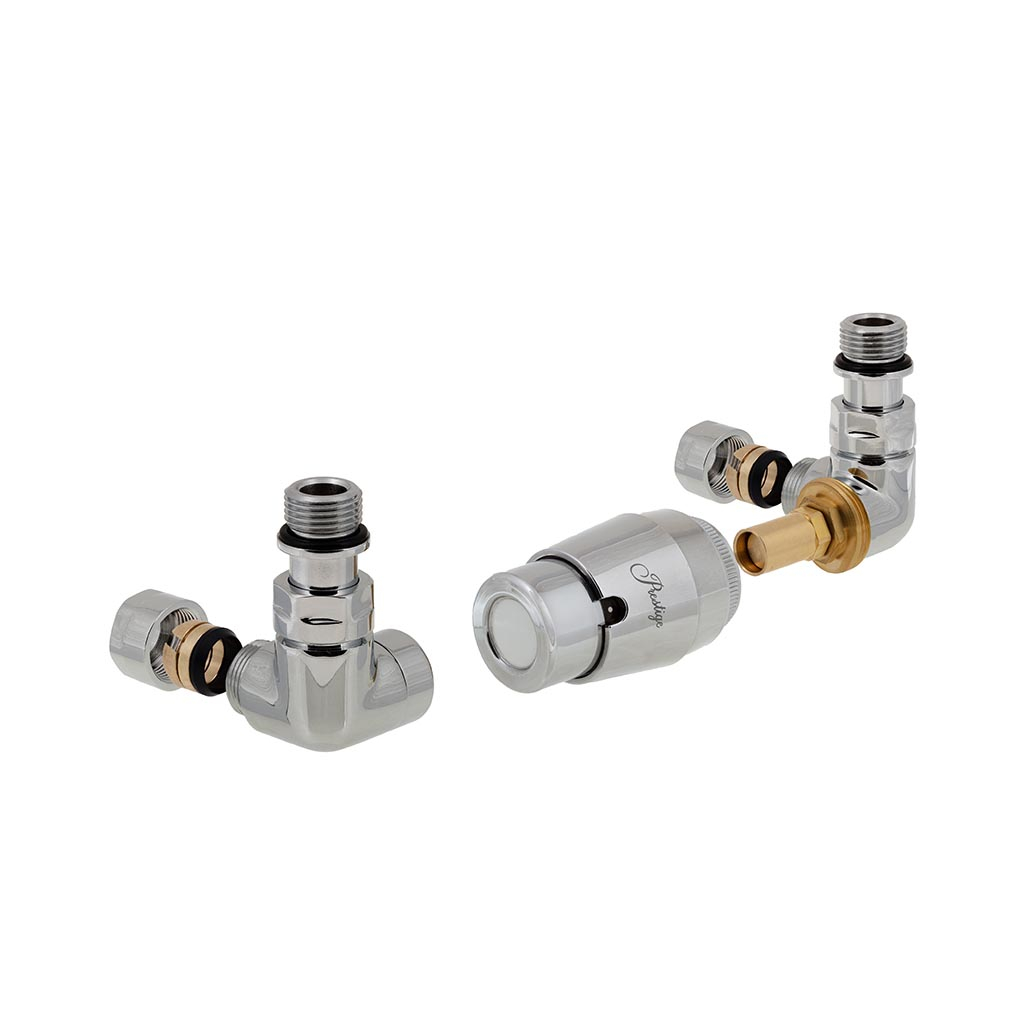

Základní designová sada Vision RTL stranová pravá, připojení Cu 15x1mm lesklý chrom RtlV02PCZ 2 818 Kč
Základní designová sada Vision RTL stranová pravá připojení Pex-Al-Pex 16x2mm lesklý chrom RtlV02LXZ 2 818 Kč

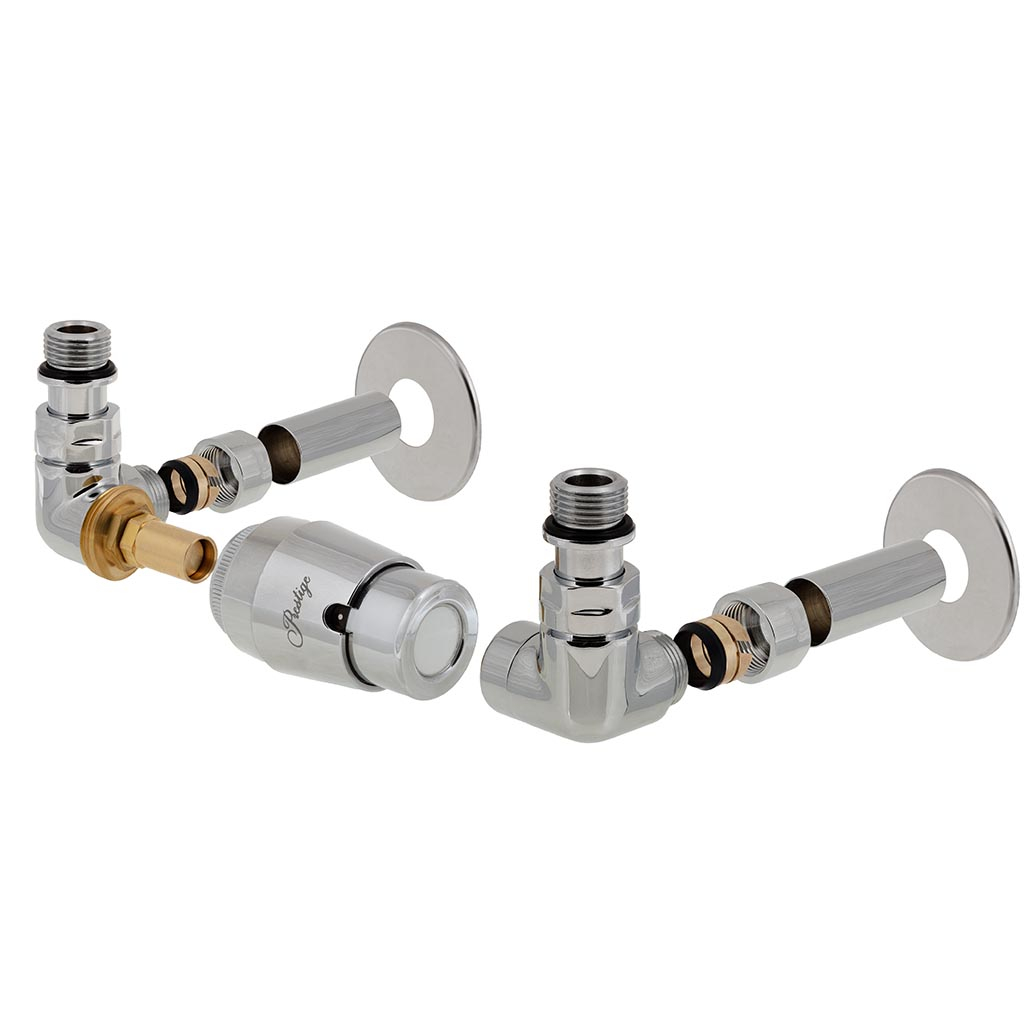

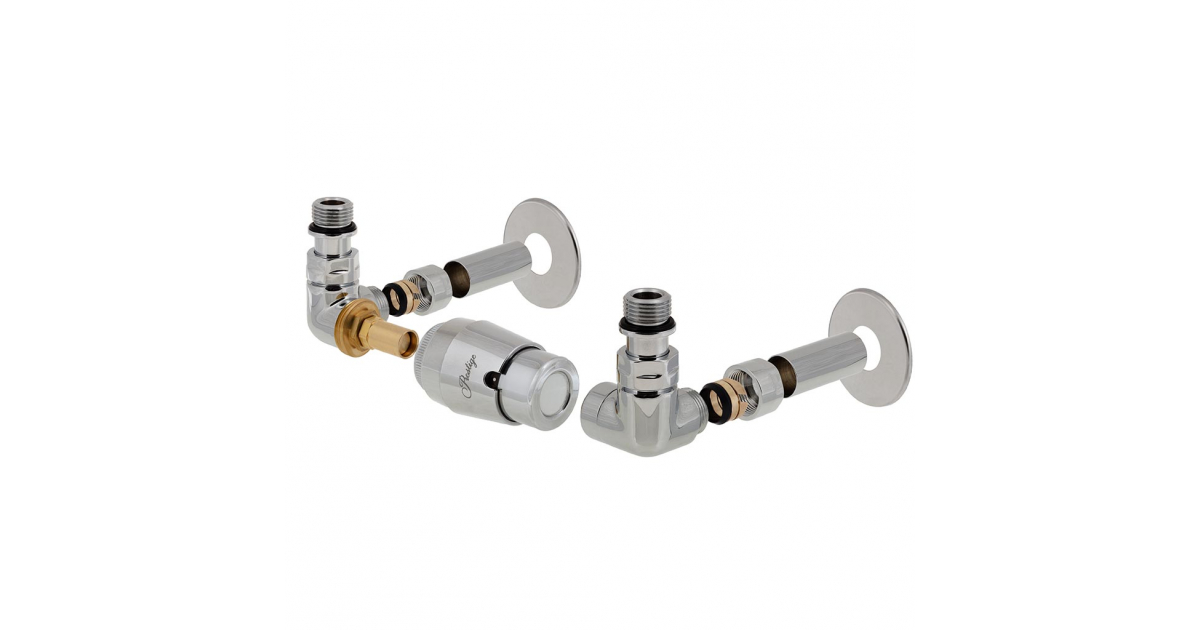

Kompletní designová sada Vision RTL stranová levá, připojení Cu 15x1mm lesklý chrom RtlV02LCK 3 525 Kč
Kompletní designová sada Vision RTL stranová levá, připojení Pex-Al-Pex 16x2mm lesklý chrom RtlV02LXK 3 525 Kč
Kompletní designová sada Vision RTL stranová pravá, připojení Cu 15x1mm lesklý chrom RtlV02PCK 3 525 Kč
Kompletní designová sada Vision RTL stranová pravá připojení Pex-Al-Pex 16x2mm lesklý chrom RtlV02LXK 3 525 Kč

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

Součástí dodávky je RTL hlavice s teplotním rozsahem nastavení vratné vody 10-50°C se stejnou povrchovou úpravou jako RTL ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily VISION RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

  • Desková otopná tělesa se spodním připojením s krajním spodním připojením
  • Trubková otopná tělesa (žebříky) s krajním spodním připojením

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
Rozměry DN 15
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 90 °C
Min. pracovní teplota 5 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Menší okruhy podlahového topení - cca 20 m2
  • Desková otopná tělesa
  • Koupelnová trubková otopná tělesa - žebříky

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.

Levé provedení:   RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení:   RTL hlavice vpravo při čelním pohledu na otopné těleso
