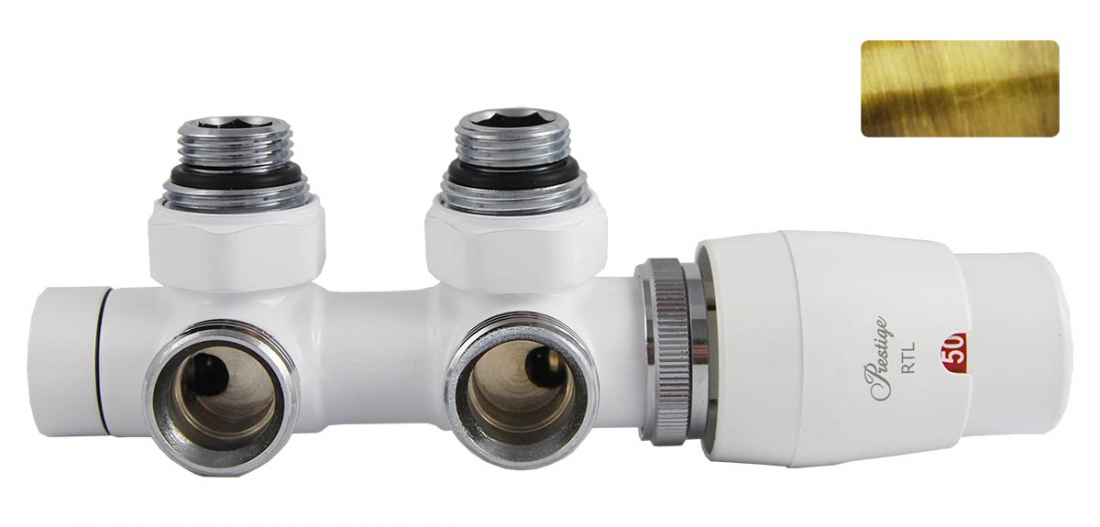

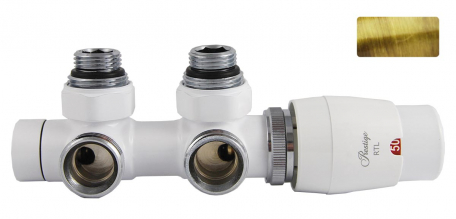

Designová sada TWINS RTL - mosaz patina

Designová sada TWINS RTL - mosaz patina

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Na výběr ze 12 barevných provedení.

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
  • Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
  • Trubková koupelnová otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Designová sada TWINS RTL - levá mosaz patina RtlT11L1 2 973 Kč
Designová sada TWINS RTL - pravá mosaz patina RtlT11R1 2 973 Kč

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily TWINS RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

  • Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
  • Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
Rozměry DN 15–20 / EK (eurokonus)
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 90 °C
Min. pracovní teplota 5 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Menší okruhy podlahového topení - cca 20 m2
  • Desková otopná tělesa
  • Koupelnová trubková otopná tělesa - žebříky

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.



Levé provedení:

RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení:

RTL hlavice vpravo při čelním pohledu na otopné těleso
