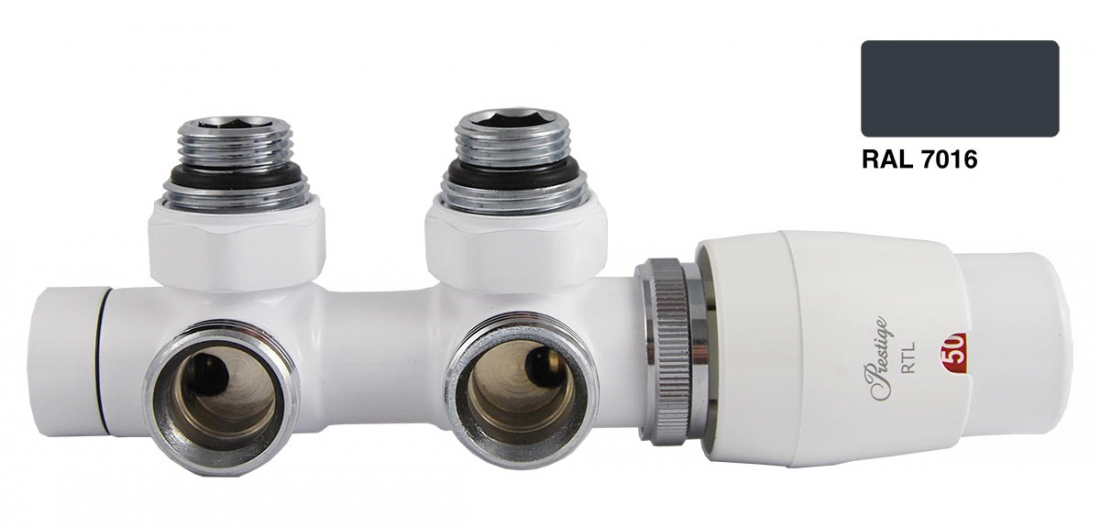

Designová sada TWINS RTL - lesklý grafit

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Na výběr ze 12 barevných provedení.

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková koupelnová otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

antracit matný grafit

antracit lesklý grafit

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designová sada TWINS RTL - lesklý grafit

Poptat produkt

Ke stažení

Katalogový list Twins RTL (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH	BIM	DWG
Designová sada TWINS RTL - levá	lesklý grafit	RtlT07L1	na dotaz
Designová sada TWINS RTL - pravá	lesklý grafit	RtlT07R1	na dotaz

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily TWINS RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

Funkce:

Připojení otopného tělesa k rozvodu
Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání

Rozměry

DN 15–20 / EK (eurokonus)

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

90 °C

Min. pracovní teplota

5 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Menší okruhy podlahového topení - cca 20 m²

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.
