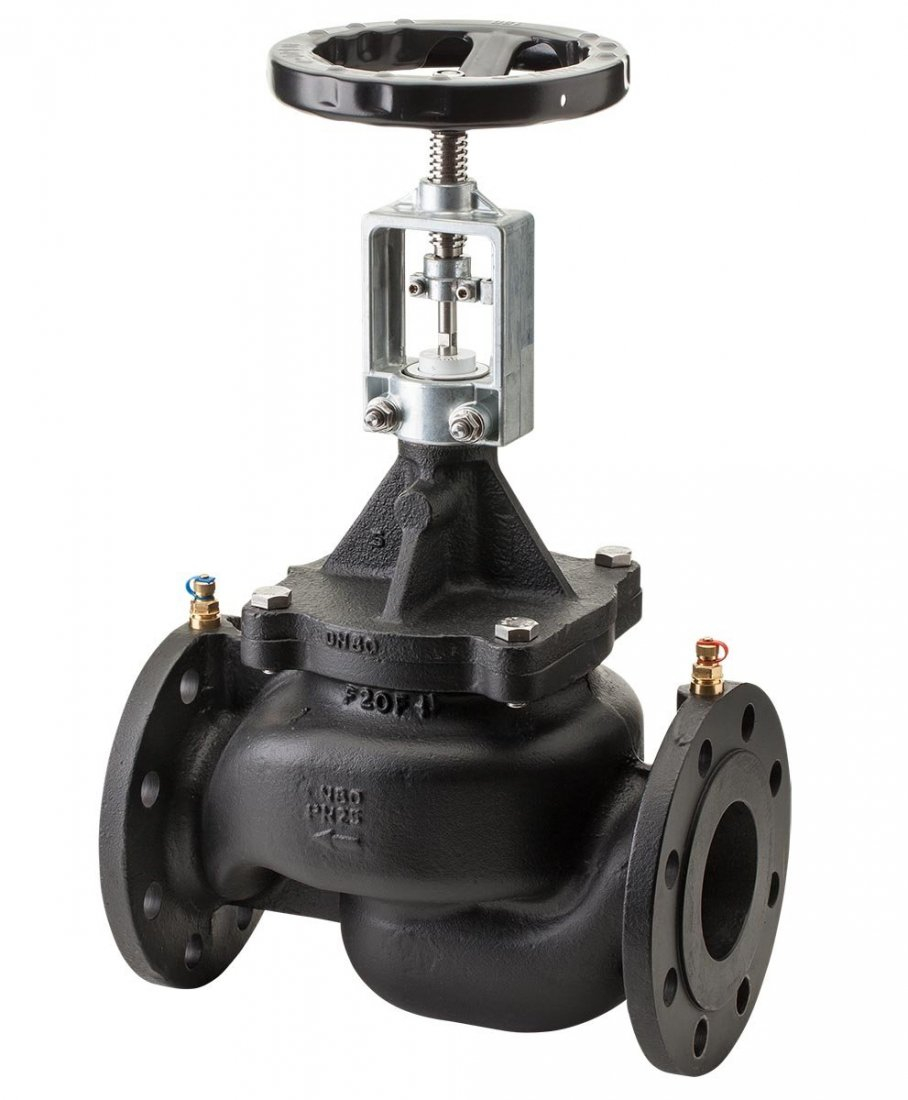

Automatické vyvažovací ventily Sigma Compact Flange PN 16

Automatické vyvažovací ventily Sigma Compact Flange jsou přírubové armatury určené pro přesné vyvažování rozvodů vytápění i chlazení. Jsou k dispozici v DN 50–300. Vedle přesného nastavení maximálního průtoku okruhem a zajištění polohy hlavice proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Oblast použití:

Meziobjektové rozvody vytápění, chlazení
Omezení průtoku do okruhu velkých spotřebičů
Soustavy centralizovaného zásobování teplem

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Automatické vyvažovací ventily Sigma Compact Flange PN 16

Poptat produkt

Ke stažení

Varianty

Varianta produktu	max. průtok m3/h	Obj. číslo	Cena bez DPH	BIM	DWG
Automatický vyvažovací ventil Sigma Compact Flange, DN 50 LF, PN 16	15	53-2400	29 370 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 50 HF, PN 16	24	53-2410	35 503 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 65 LF, PN 16	25	53-2401	37 502 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 65 HF, PN 16	35	53-2411	40 193 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 80 LF, PN 16	34	53-2402	44 011 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 80 HF, PN 16	43	53-2412	48 135 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 100 LF, PN 16	68	53-2403	66 949 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 100 HF, PN 16	90	53-2413	77 357 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 125 LF, PN 16	110	53-2404	111 750 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 125 HF, PN 16	135	53-2414	119 329 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 150 LF, PN 16	148	53-2405	186 017 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 150 HF, PN 16	195	53-2415	197 733 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 200 LF, PN 16	210	53-2406	243 591 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 200 HF, PN 16	280	53-2416	260 778 Kč	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 250 LF, PN 16	475	53-2407	na dotaz	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 250 HF, PN 16	600	53-2417	na dotaz	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 300 LF, PN 16	475	53-2408	na dotaz	2018 2019	CAD STEP
Automatický vyvažovací ventil Sigma Compact Flange, DN 300 HF, PN 16	600	53-2418	na dotaz	2018 2019	CAD STEP

Popis

Automatické vyvažovací ventily Sigma Compact jsou přírubové armatury určené pro přesné vyvažování soustav vytápění i chlazení jak s konstantním, tak s proměnným průtokem.

Hlavní funkcí je možnost přednastavení max. průtoku okruhem. Na rozdíl od konstrukčně mnohem jednodušších ručních vyvažovacích ventilů udržují automatické vyvažovací ventily takto nastavený průtok i při měnících se tlakových poměrech v rozvodu.

Dále umožňují uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.

Jsou k dispozici v DN 50–300 s celkovým rozsahem průtoku 2480–600 000 l/h.

Oblast použití:

Rozvody vytápění, chlazení
Soustavy centralizovaného zásobování teplem

Funkce:

Přednastavení požadovaného průtoku a jeho udržování, a to i při měnících se tlakových poměrech v rozvodu
Aretace - zajištění proti nežádoucí manipulaci
Měření průtoku, tlaku a teploty
Uzavírání

Rozměry

DN 50–300

Jmenovitý tlak

PN 16

Max. diferenční tlak

800 kPa

Max. uzavírací tlak

1000 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	litina GJL-250
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:	směr průtoku, DN, PN
Hlavice:	směr otevírání / zavírání

Použití

Typické použití

Běžné soustavy s konstantním průtokem
Postupně zprovozňované a nepravidelně provozované soustavy vytápění a chlazení - např. administrativní budova, kde jsou v provozu pouze části rozvodu chlazení budovy jen částečně obsazené nájemníky
Soustavy s “neznámými spotřebiči” - např. jednotlivé nájemní prostory obchodního centra, které nemusí být zprovozněny při jeho otevření; spotřebiče jsou následně instalovány dle potřeb konkrétního nájemce při postupném obsazování budovy
