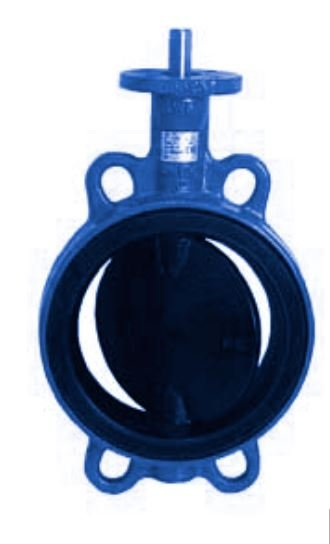

Uzavírací mezipřírubové klapky HS 497 - volné vřeteno bezsilikonové provedení

Uzavírací mezipřírubové klapky HS 497 - volné vřeteno bezsilikonové provedení

Uzavírací mezipřírubové klapky HS 497 s volným vřetenem jsou určené zejména pro osazení ovládacích pohonů řady VB nebo DA popřípadě jiných ovládacích kompatibilních pohonů.  Jsou k dispozici standardně v DN 40–250, vyšší dimennze až do DN 600 jsou k dispozici na objednání.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Uzavírací mezipřírubové klapky HS 497 - volné vřeteno bezsilikonové provedení

Uzavírací mezipřírubové klapky HS 497 - volné vřeteno bezsilikonové provedení

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Uzavírací mezipřírubová klapka, disk litina, DN 40 volné vřeteno 78 123 040-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 50 volné vřeteno 98 123 050-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 65 volné vřeteno 167 123 065-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 80 volné vřeteno 258 123 080-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 100 volné vřeteno 512 123 100-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 125 volné vřeteno 872 123 125-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 150 volné vřeteno 1347 123 150-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 200 volné vřeteno 2675 123 200-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 250 volné vřeteno 4555 123 250-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 40 volné vřeteno 78 124 040-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 50 volné vřeteno 98 124 050-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 65 volné vřeteno 167 124 065-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 80 volné vřeteno 258 124 080-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 100 volné vřeteno 512 124 100-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 125 volné vřeteno 872 124 125-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 150 volné vřeteno 1347 124 150-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 200 volné vřeteno 2675 124 200-SF na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 250 volné vřeteno 4555 124 250-SF na dotaz 2018 2019

Popis

Uzavírací mezipřírubové klapky HS 497 s volným vřetenem jsou určené zejména pro osazení ovládacích pohonů řady VB nebo DA popřípadě jiných ovládacích kompatibilních pohonů.  Jsou k dispozici standardně v DN 40–250, vyšší dimennze až do DN 600 jsou k dispozici na objednání.

Elektromechanické ovládací pohony jsou volitelné příslušenství. Máme k dispozici pohony s kroutícím momentem 32–350 Nm s regulací otevřeno / zavřeno, v 3-bodovém provedení nebo se spojitým řídícím signálem 0–10 V. Pohony s havarijní funkcí jsou k dispozici s kroutícím momentem 60–350 Nm.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

Funkce:

  • uzavírání
  • hrubá regulace (klapky mají definované Kv hodnoty v různých úhlech otevření 10° – 90°)
Bezsilikonové provedení bez výhrad SILICON FREE 1
Rozměry DN 40–250 (na obj. až DN 600)
Jmenovitý tlak
DN 40–300 PN 16
DN 350–600 PN 10
Ovládání volné vřeteno - příprava pro pohon řady DA nebo VB
Max. pracovní teplota 110 °C (krátkodobě 120 °C)
Materiál
Tělo klapky: EN-GJS-400
Disk 497-67: EN-GJS-400
Disk 497-68: nerez 1.4408 (AISI 316)
Hřídel: nerez 1.4005 (AISI 416)
Těsnící manžeta: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Nejběžnější použití uzavíracích mezipřírubových klapek HS 497:

  • Uzavírání částí okruhů vytápění a chlazení
  • Havarijní uzavření pomocí pohonu s havarijní funkcí
  • Hrubá regulace
