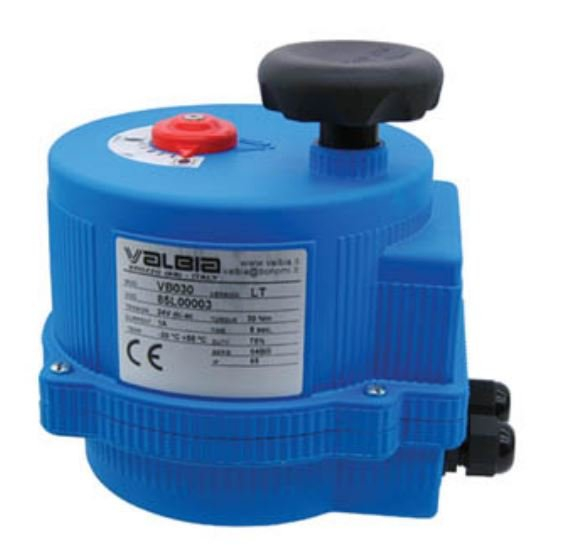

Elektromechanické rotační pohony VB s havarijní funkcí

Elektromechanické rotační pohony VB s havarijní funkcí

Elektromechanické rotační pohony s havarijní funkcí řady VB jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 50–250 a 3-cestných regulačních rotačních ventilů Omega. Jsou k dispozici s kroutícím momentem 60–350 Nm. Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Použití:

  • Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
  • Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem
  • 3-cestné rotační regulační ventily Omega (pouze verze VB 350 - 350Nm)

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Příslušenství Alternativy
Elektromechanické rotační pohony VB s havarijní funkcí

Elektromechanické rotační pohony VB s havarijní funkcí

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kroutící moment Obj. číslo Cena bez DPH BIM DWG
Rotační pohon s havarijní funkcí VB060 24V 2/3bod pro HS 497 DN 50-100 60 Nm VB060-L86 30 883 Kč
Rotační pohon s havarijní funkcí VB060 230V 2/3bod pro HS 497 DN 50-100 60 Nm VB060-H86 40 690 Kč
Rotační pohon s havarijní funkcí VB060 24V 0-10V pro HS 497 DN 50-100 60 Nm VB060-L87 46 889 Kč
Rotační pohon s havarijní funkcí VB060 230V 0-10V pro HS 497 DN 50-100 60 Nm VB060-H87 52 685 Kč
Rotační pohon s havarijní funkcí VB110 24V 2/3bod pro HS 497 DN 125-150 110 Nm VB110-L86 39 653 Kč
Rotační pohon s havarijní funkcí VB110 230V 2/3bod pro HS 497 DN 125-150 110 Nm VB110-H86 45 681 Kč
Rotační pohon s havarijní funkcí VB110 24V 0-10V pro HS 497 DN 125-150 110 Nm VB110-L87 53 895 Kč
Rotační pohon s havarijní funkcí VB110 230V 0-10V pro HS 497 DN 125-150 110 Nm VB110-H87 60 479 Kč
Rotační pohon s havarijní funkcí VB190 24V 2/3bod pro HS 497 DN 150-200 190 Nm VB190-L86 47 278 Kč
Rotační pohon s havarijní funkcí VB190 230V 2/3bod pro HS 497 DN 150-200 190 Nm VB190-H86 56 733 Kč
Rotační pohon s havarijní funkcí VB190 24V 0-10V pro HS 497 DN 150-200 190 Nm VB190-L87 66 522 Kč
Rotační pohon s havarijní funkcí VB190 230V 0-10V pro HS 497 DN 150-200 190 Nm VB190-H87 73 589 Kč
Rotační pohon s havarijní funkcí VB270 24V 2/3bod pro HS 497 DN 200 270 Nm VB270-L86 50 548 Kč
Rotační pohon s havarijní funkcí VB270 230V 2/3bod pro HS 497 DN 200 270 Nm VB270-H86 60 199 Kč
Rotační pohon s havarijní funkcí VB270 24V 0-10V pro HS 497 DN 200 270 Nm VB270-L87 73 711 Kč
Rotační pohon s havarijní funkcí VB270 230V 0-10V pro HS 497 DN 200 270 Nm VB270-H87 79 785 Kč
Rotační pohon s havarijní funkcí VB350 24V 2/3bod pro HS 497 DN 250 350 Nm VB350-L86 57 047 Kč
Rotační pohon s havarijní funkcí VB350 230V 2/3bod pro HS 497 DN 250 350 Nm VB350-H86 62 631 Kč
Rotační pohon s havarijní funkcí VB350 24V 0-10V pro HS 497 DN 250 350 Nm VB350-L87 82 059 Kč
Rotační pohon s havarijní funkcí VB350 230V 0-10V pro HS 497 DN 250 350 Nm VB350-H87 89 218 Kč

Popis

Elektromechanické rotační pohony s havarijní funkcí řady VB jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 50–250 a 3-cestných regulačních rotačních ventilů Omega. Jsou k dispozici s kroutícím momentem 60–350 Nm. Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Všechny pohony řady VB jsou vybaveny koncovými spínači a ručním ovládáním.

Součástí dodávky každého pohonu je kompletní montážní sada pro připojení ke klapce dané dimenze.

Použití:

  • Uzavírací mezipřírubové klapky HS 497 s litinovým diskem
  • Uzavírací mezipřírubové klapky HS 497 s nerezovým diskem
  • 3-cestné rotační regulační ventily Omega (pouze verze VB 350 - 350Nm)

Funkce:

  • Ovládání otevřeno / zavřeno, 3-bodové nebo spojité řízení.
  • Havarijní uzavření
  • Možnost bezpečného uzavření klapky
  • Ruční ovládání
Připojení Příruba F5, F7 nebo F10
Úhel otevření 0–90°
Doba přestavení 10–50 s dle provedení
Krytí IP 67
Pracovní teplota -10–50 °C (bezkondenzační)
Síla
VB060-L86, VB060-H86, VB060-L87, VB060-H87 60Nm
VB110-L86, VB110-H86, VB110-L87, VB110-H87
110Nm
VB190-L86, VB190-H86, VB190-L87, VB190-H87
190Nm
VB270-L86, VB270-H86, VB270-L87, VB270-H87
270Nm
VB350-L86, VB350-H86, VB350-L87, VB350-H87
350Nm
Regulace
VBxxx-L86                                                                    24 V, 2/3-bod
VBxxx-H86 230 V. 2/3-bod
VBxxx-L87 24 V, 0–10 V
VBxxx-H87 230 V, 0–10 V
Značení typ, napájení, příkon, CE
