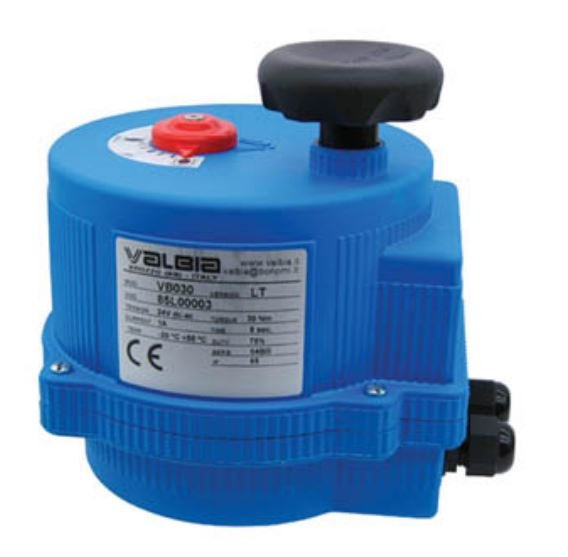

Elektromechanické rotační pohony VB

Elektromechanické rotační pohony řady VB jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 50–250 a 3-cestných rotačních ventilů Omega. Jsou k dispozici s kroutícím momentem 60–350 Nm. Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Použití:

Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem
3-cestné rotační regulační ventily Omega (pouze verze VB 350 - 350Nm)

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Příslušenství Alternativy

Elektromechanické rotační pohony VB

Poptat produkt

Ke stažení

Katalog uzavírací klapky s pohony (PDF dokument)

Varianty

Varianta produktu	Kroutící moment	Obj. číslo	Cena bez DPH
Elektromechanický rotační pohon VB060, 24 V, 2/3bod, pro HX 497 DN 50-100	60 Nm	VB060-L8	24 167 Kč
Elektromechanický rotační pohon VB060, 230 V, 2/3bod, pro HX 497 DN 50-100	60 Nm	VB060-H8	27 553 Kč
Elektromechanický rotační pohon VB060, 24 V, 0-10 V, pro HX 497 DN 50-100	60 Nm	VB060-L85	37 165 Kč
Elektromechanický rotační pohon VB060, 230 V, 0-10 V, pro HX 497 DN 50-100	60 Nm	VB060-H85	41 081 Kč
Elektromechanický rotační pohon VB110, 24 V, 2/3bod, pro HX 497 DN 125-150	110 Nm	VB110-L8	29 683 Kč
Elektromechanický rotační pohon VB110, 230 V, 2/3bod, pro HX 497 DN 125-150	110 Nm	VB110-H8	33 579 Kč
Elektromechanický rotační pohon VB110, 24 V, 0-10 V, pro HX 497 DN 125-150	110 Nm	VB110-L85	41 040 Kč
Elektromechanický rotační pohon VB110, 230 V, 0-10 V, pro HX 497 DN 125-150	110 Nm	VB110-H85	44 498 Kč
Elektromechanický rotační pohon VB190, 24 V, 2/3bod, pro HX 497 DN 150-200	190 Nm	VB190-L8	38 445 Kč
Elektromechanický rotační pohon VB190, 230 V, 2/3bod, pro HX 497 DN 150-200	190 Nm	VB190-H8	42 315 Kč
Elektromechanický rotační pohon VB190, 24 V, 0-10 V, pro HX 497 DN 150-200	190 Nm	VB190-L85	52 411 Kč
Elektromechanický rotační pohon VB190, 230 V, 0-10 V, pro HX 497 DN 150-200	190 Nm	VB190-H85	56 171 Kč
Elektromechanický rotační pohon VB270, 24 V, 2/3bod, pro HX 497 DN 200	270 Nm	VB270-L8	41 093 Kč
Elektromechanický rotační pohon VB270, 230 V, 2/3bod, pro HX 497 DN 200	270 Nm	VB270-H8	45 156 Kč
Elektromechanický rotační pohon VB270, 24 V, 0-10 V, pro HX 497 DN 200	270 Nm	VB270-L85	54 446 Kč
Elektromechanický rotační pohon VB270, 230 V, 0-10 V, pro HX 497 DN 200	270 Nm	VB270-H85	58 948 Kč
Elektromechanický rotační pohon VB350 24V 2/3bod pro HX 497 DN 250	350 Nm	VB350-L8	46 702 Kč
Elektromechanický rotační pohon VB350, 230 V, 2/3bod, pro HX 497 DN 250	350 Nm	VB350-H8	52 956 Kč
Elektromechanický rotační pohon VB350, 24 V, 0-10 V, pro HX 497 DN 250	350 Nm	VB350-L85	62 446 Kč
Elektromechanický rotační pohon VB350, 230 V, 0-10 V, pro HX 497 DN 250	350 Nm	VB350-H85	66 534 Kč

Popis

Elektromechanické rotační pohony řady VB s kroutícím momentem 60–350 Nm jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 50–250 a 3-cestných rotačních ventilů Omega. Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Všechny pohony řady VB jsou vybaveny koncovými spínači a ručním ovládáním.

Součástí dodávky každého pohonu je kompletní montážní sada pro připojení ke klapce dané dimenze.

Použití:

Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem
3-cestné rotační regulační ventily Omega (pouze verze VB 350 - 350Nm)

Funkce:

Ovládání otevřeno / zavřeno, 3-bodové nebo spojité řízení.
Možnost bezpečného uzavření klapky
Ruční ovládání

Připojení

Příruba F5, F7 nebo F10

Úhel otevření

0–90°

Doba přestavení

10–50 s dle provedení

Krytí

IP 67

Pracovní teplota

-10–50 °C (bezkondenzační)

Síla

VB060-L8, VB060-H8, VB060-L85, VB060-H85

60Nm

VB110-L8, VB110-H8, VB110-L85, VB110-H85

110Nm

VB190-L8, VB190-H8, VB190-L85, VB190-H85

190Nm

VB270-L8, VB270-H8, VB270-L85, VB270-H85

270Nm

VB350-L8, VB350-H8, VB350-L85, VB350-H85

350Nm

Regulace

VBxxx-L8	24 V, 2/3-bod
VBxxx-H8	230 V, 2/3-bod
VBxxx-L85	24 V, 0–10 V
VBxxx-H85	230 V, 0–10 V

Značení

typ, napájení, příkon, CE
