Použití termoelektrických pohonů NC - bez napětí “zavřeno” *

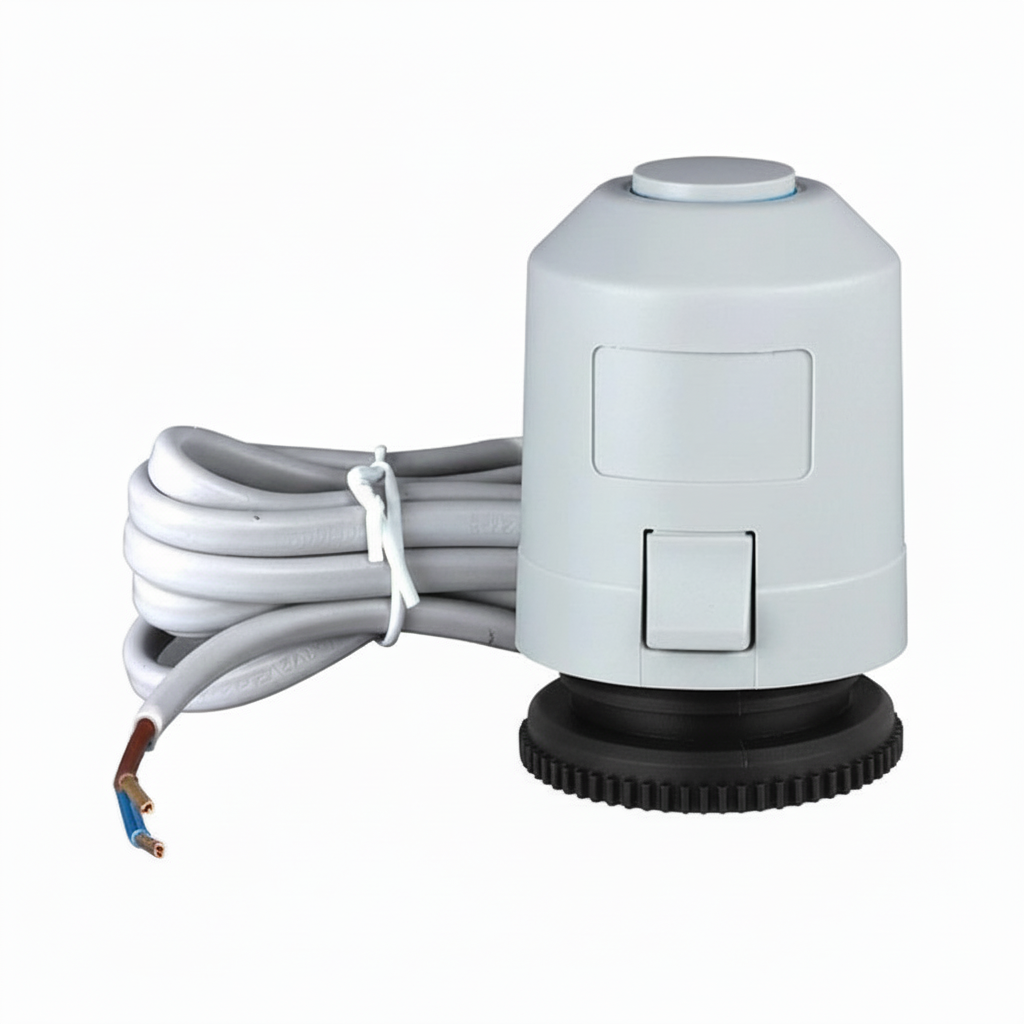

Velkou výhodou pohonů řady VM20404 a VM40404 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s různým systémem připojení (M28x1,5, M30x1,5, západkový systém). Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

• Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
• Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
• Ventil je udržovaný otevřený, dokud je pohon pod napětím.
• Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.

• Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.

* Při použití pohonů VM20404 a VM40404 s ventily s obrácenou logikou zdvihu např. s ventily VSX se logika otevření / zavření obrací

Použití termoelektrických pohonů NO - bez napětí “otevřeno”*

Velkou výhodou pohonů řady VM21404 a VM41404 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s různým systémem připojení (M28x1,5, M30x1,5, západkový systém). Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ovládaného ventilu udržuje ventil otevřený. Po aktivaci napěťového signálu se pohon chová následovně:

• Po aktivaci napěťového signálu (pokyn “zavři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon zavírat ventil.
• Tepelnou roztažností WAX čidla začne pohon plynule zavírat ventil až do polohy “zavřeno”, kdy je kuželka ventilu zatlačena do sedla.
• Ventil je udržovaný uzavřený, dokud je pohon pod napětím.
• Po odpojení napětí (pokyn “otevři”) začne pohon po uplynutí reakční doby ventil plynule otevírat.
• Zpětná pružina ventilu udržuje ventil otevřený až do dalšího pokynu “zavři”, tedy do přivedení napěťového signálu.

* Při použití pohonů VM21404 a VM41404 s ventily s obrácenou logikou zdvihu např. s ventily VSX se logika otevření / zavření obrací
