HVAC ventily a ovládací pohonyTermoelektrické ovládací pohonyTermoelektrické pohony VM20404, VM21404, VM40404, VM41404 on/off

Termoelektrické pohony VM20404, VM21404, VM40404, VM41404 on/off

Termoelektrické pohony VM20404, VM21404, VM40404, VM41404 on/off

Termoelektrické pohony VM20404, VM21404, VM40404, VM41404 on/off

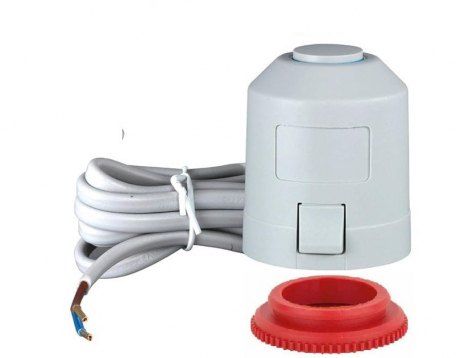

VM20404, VM21404, VM40404 a VM41404 jsou termoelektrické ovládací pohony pro regulační ventily s připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému. Regulace on/off, logika zdvihu NC i NO.

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. Danfoss, Siemens, Oventrop, Frese, FlowCon
  • Termostatické radiátorové ventily Hydronix
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell, Luxor, Siemens, Gampper, IMI Hydronic
  • Desková a článková otopná tělesa typu Ventil Kompakt

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Termoelektrické pohony VM20404, VM21404, VM40404, VM41404 on/off

Termoelektrické pohony VM20404, VM21404, VM40404, VM41404 on/off

Poptat produkt

Ke stažení

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA10 100 N VM20404-10 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA16 100 N VM20404-16 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA17 100 N VM20404-17 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA41 100 N VM20404-41 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA50 100 N VM20404-50 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA63 100 N VM20404-63 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA80 100 N VM20404-80 570 Kč
Termoelektrický pohon VM20404, 230 V NC, kabel 2 m, adaptér VA91 100 N VM20404-91 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA10 100 N VM21404-10 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA16 100 N VM21404-16 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA17 100 N VM21404-17 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA41 100 N VM21404-41 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA50 100 N VM21404-50 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA63 100 N VM21404-63 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA80 100 N VM21404-80 570 Kč
Termoelektrický pohon VM21404, 230 V NO, kabel 2 m, adaptér VA91 100 N VM21404-91 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA10 100 N VM40404-10 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA16 100 N VM40404-16 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA17 100 N VM40404-17 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA41 100 N VM40404-41 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA50 100 N VM40404-50 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA63 100 N VM40404-63 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA80 100 N VM40404-80 570 Kč
Termoelektrický pohon VM40404,24 V NC, kabel 2 m, adaptér VA91 100 N VM40404-91 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA10 100 N VM41404-10 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA16 100 N VM41404-16 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA17 100 N VM41404-17 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA41 100 N VM41404-41 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA50 100 N VM41404-50 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA63 100 N VM41404-63 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA80 100 N VM41404-80 570 Kč
Termoelektrický pohon VM41404,24 V NO, kabel 2 m, adaptér VA91 100 N VM41404-91 570 Kč

Popis

Termoelektrické ovládací pohony VM20404, VM21404, VM40404 a VM41404 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů - například fancoilů, chladicích trámů, indukčních jednotek, dveřních clon nebo teplovzdušných jednotek, potrů rozdělovačů podlahového vytápění / stropního chlazení.

VM20404 - napájení 230 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
VM21404 - napájení 230 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu
VM40404 - napájení 24 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
VM41404 - napájení 24 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. Danfoss, Siemens, Oventrop, Frese, FlowCon
  • Termostatické radiátorové ventily Hydronix
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell, Luxor, Siemens, Gampper, IMI Hydronic
  • Desková a článková otopná tělesa typu Ventil Kompakt
  • 2-cestné a 3-cestné regulační ventily různých výrobců
  • Rozdělovače podlahového vytápění / stropního chlazení

Funkce:

  • Regulace výkonu spotřebiče systémem otevřeno / zavřeno
  • Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
  • Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony s logikou zdvihu NC (bez napětí zavřeno) jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.
Připojení Dle použitého adaptéru:
M30×1,5
M28×1,5
Západkový systém
Max.pracovní zdvih 2,5 - 5 mm dle použitého adaptéru
Doba přestavení 240 s
Krytí IP 54
Pracovní teplota 0-50 °C
Regulace
VM20404 on/off NC
VM21404 on/off NO
VM40404 on/off NC
VM41404 on/off NO
Značení typ, napájení, příkon, CE

Použití

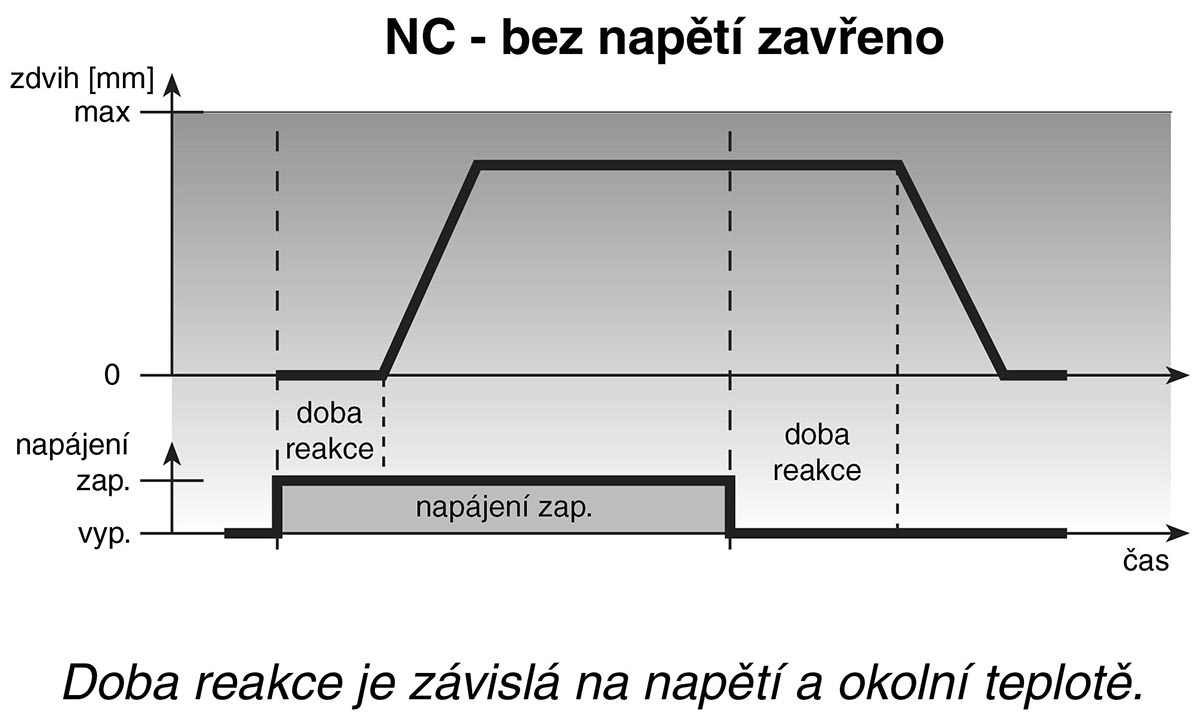

Použití termoelektrických pohonů NC - bez napětí “zavřeno” *

Velkou výhodou pohonů řady VM20404 a VM40404 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s různým systémem připojení (M28x1,5, M30x1,5, západkový systém). Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

  • Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
  • Ventil je udržovaný otevřený, dokud je pohon pod napětím.
  • Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.

  • Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.

* Při použití pohonů VM20404 a VM40404 s ventily s obrácenou logikou zdvihu např. s ventily VSX se logika otevření / zavření obrací

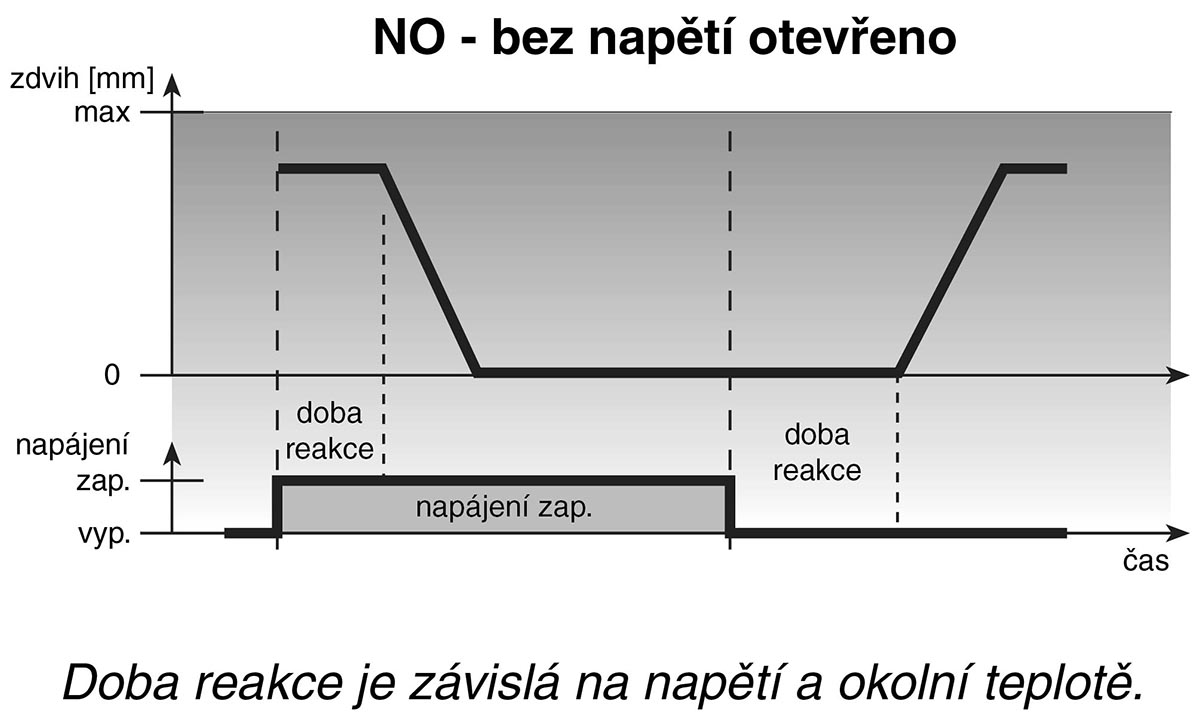

Použití termoelektrických pohonů NO - bez napětí “otevřeno”*

Velkou výhodou pohonů řady VM21404 a VM41404 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s různým systémem připojení (M28x1,5, M30x1,5, západkový systém). Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ovládaného ventilu udržuje ventil otevřený. Po aktivaci napěťového signálu se pohon chová následovně:

  • Po aktivaci napěťového signálu (pokyn “zavři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon zavírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule zavírat ventil až do polohy “zavřeno”, kdy je kuželka ventilu zatlačena do sedla.
  • Ventil je udržovaný uzavřený, dokud je pohon pod napětím.
  • Po odpojení napětí (pokyn “otevři”) začne pohon po uplynutí reakční doby ventil plynule otevírat.
  • Zpětná pružina ventilu udržuje ventil otevřený až do dalšího pokynu “zavři”, tedy do přivedení napěťového signálu.

* Při použití pohonů VM21404 a VM41404 s ventily s obrácenou logikou zdvihu např. s ventily VSX se logika otevření / zavření obrací
