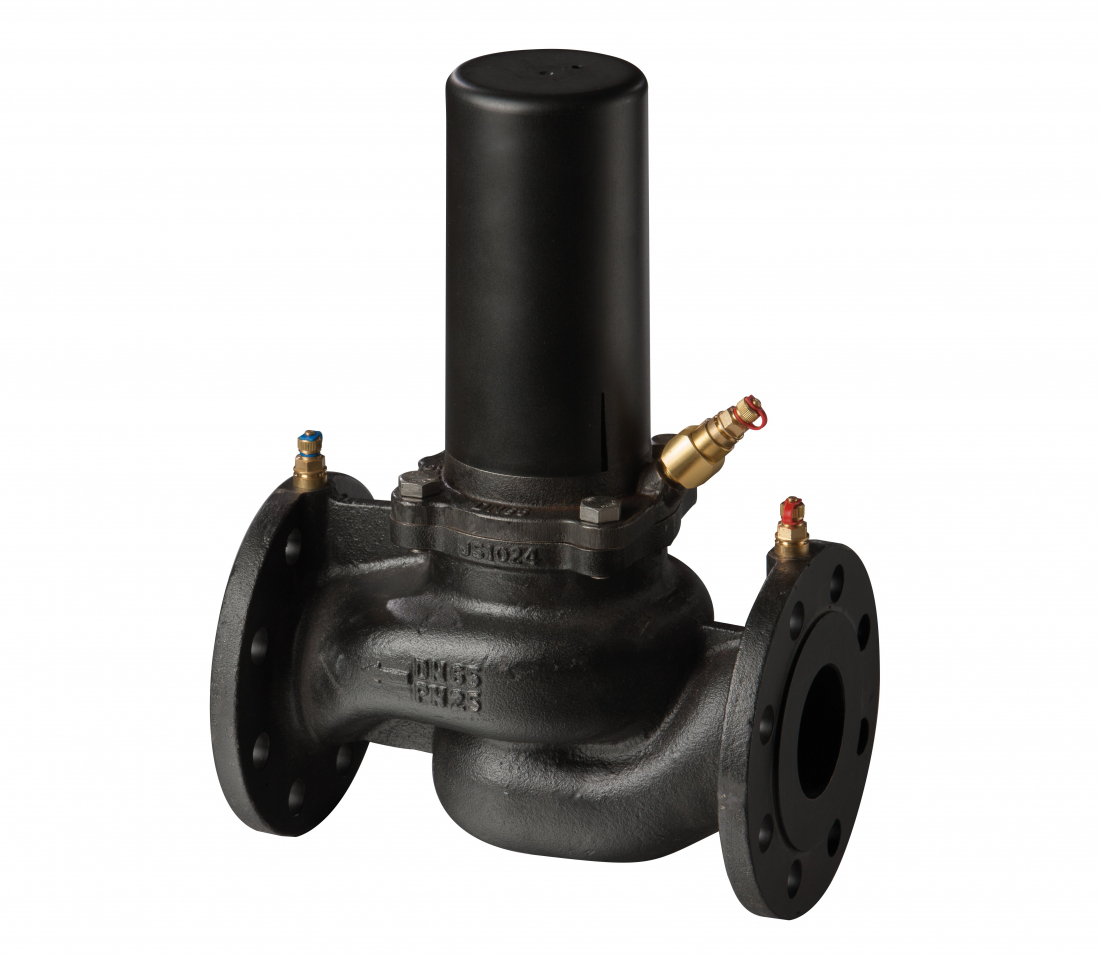

Regulátor tlakové diference PV Compact Flange

Regulátor tlakové diference PV Compact Flange

Regulátory tlakové diference PV Compact Flange jsou přírubové armatury udržující konstantní rozdíl tlakové diference v místě instalace. Jsou k dispozici v PN 16 a PN 25 v dimenzích DN 50–150.

Oblast použití:

  • Rozvody vytápění a chlazení, CZT
  • Předávací stanice tepla
  • Okruhy s VZT jednotkami, fancoily, chladicími trámy atp.



více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
PV Compact Flange DN 50, PN 16, 20–100 kPa 29 53-3300 24 765 Kč 2018 2019 CAD
PV Compact Flange DN 50, PN 16, 50–200 kPa 29 53-3301 24 765 Kč 2018 2019 CAD
PV Compact Flange DN 65, PN 16, 20–100 kPa 42 53-3303 31 840 Kč 2018 2019 CAD
PV Compact Flange DN 65, PN 16, 50–200 kPa 42 53-3304 31 840 Kč 2018 2019 CAD
PV Compact Flange DN 80, PN 16, 20–100 kPa 67 53-3306 34 496 Kč 2018 2019 CAD
PV Compact Flange DN 80, PN 16, 50–200 kPa 67 53-3307 34 496 Kč 2018 2019 CAD
PV Compact Flange DN 100, PN 16, 20–100 kPa 115 53-3309 47 253 Kč 2018 2019 CAD
PV Compact Flange DN 100, PN 16, 50–200 kPa 115 53-3310 47 253 Kč 2018 2019 CAD
PV Compact Flange DN 125, PN 16, 20–100 kPa 170 53-3312 69 942 Kč 2018 2019 CAD
PV Compact Flange DN 125, PN 16, 90–350 kPa 170 53-3313 69 942 Kč 2018 2019 CAD
PV Compact Flange DN 150, PN 16, 20–100 kPa 250 53-3315 95 294 Kč 2018 2019 CAD
PV Compact Flange DN 150, PN 16, 90–350 kPa 250 53-3316 95 294 Kč 2018 2019 CAD
PV Compact Flange DN 200, PN 16, 20–100 kPa 275 53-3318 154 629 Kč 2018 2019 CAD
PV Compact Flange DN 200, PN 16, 90–350 kPa 275 53-3319 154 629 Kč 2018 2019 CAD
PV Compact Flange DN 50, PN 25, 20–100 kPa 29 53-3320 29 120 Kč 2018 2019
PV Compact Flange DN 50, PN 25, 50–200 kPa 29 53-3321 29 120 Kč 2018 2019
PV Compact Flange DN 65, PN 25, 20–100 kPa 42 53-3323 44 614 Kč 2018 2019
PV Compact Flange DN 65, PN 25, 50–200 kPa 42 53-3324 44 614 Kč 2018 2019
PV Compact Flange DN 80, PN 25, 20–100 kPa 67 53-3326 47 832 Kč 2018 2019
PV Compact Flange DN 80, PN 25, 50–200 kPa 67 53-3327 47 832 Kč 2018 2019
PV Compact Flange DN 100, PN 25, 20–100 kPa 115 53-3329 64 354 Kč 2018 2019
PV Compact Flange DN 100, PN 25, 50–200 kPa 115 53-3330 64 354 Kč 2018 2019
PV Compact Flange DN 125, PN 25, 20–100 kPa 170 53-3332 79 994 Kč 2018 2019
PV Compact Flange DN 125, PN 25, 90–350 kPa 170 53-3333 79 994 Kč 2018 2019
PV Compact Flange DN 150, PN 25, 20–100 kPa 250 53-3335 110 702 Kč 2018 2019
PV Compact Flange DN 150, PN 25, 90–350 kPa 250 53-3336 110 702 Kč 2018 2019
PV Compact Flange DN 200, PN 25, 20–100 kPa 275 53-3338 177 410 Kč 2018 2019
PV Compact Flange DN 200, PN 25, 90–350 kPa 275 53-3339 177 410 Kč 2018 2019

Popis

PV Compact Flange jsou regulátory tlakové diference udržující konstantní hodnotu tlakové diference chráněného okruhu. Tu lze plynule po výběru rozmezí (20–100 kPa, 50–200 kPa, 90–350 kPa nebo 150–500 kPa) přednastavit na konkrétní hodnotu.



Oblast použití:

  • Rozvody vytápění a chlazení, CZT
  • Předávací stanice tepla do instalovaného výkonu cca 4 MW
  • Okruhy s VZT jednotkami, fancoily, chladicími trámy a další s instalovaným výkonem okruhu až 1 MW

Funkce:

  • Stabilizace tlakové diference chráněného okruhu
  • Měření tlakové ztráty ventilu
  • Měření tlakové ztráty okruhu (nutný odběr tlaku v přívodním potrubí)
Rozměry DN 50–200
Jmenovitý tlak PN 16 / PN 25
Max. pracovní teplota DN 50–125   120 °C
DN 150–200   110 °C
Min. pracovní teplota 0 °C
Max. diferenřční tlak 1000 kPa
Max. uzavírací tlak 1000 kPa
Materiál
Tělo ventilu: PN 16 litina GJL-250
PN 25litina GJS-400
Membrána: HNBR
O-kroužky a těsnění: EPDM
Pružina: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Typické použití

  • Velké spotřebiče v soustavě s proměnným průtokem - typicky VZT jednotky.
  • Předávací stanice tepla v soustavách CZT - s použitím pohonů s havarijní funkcí

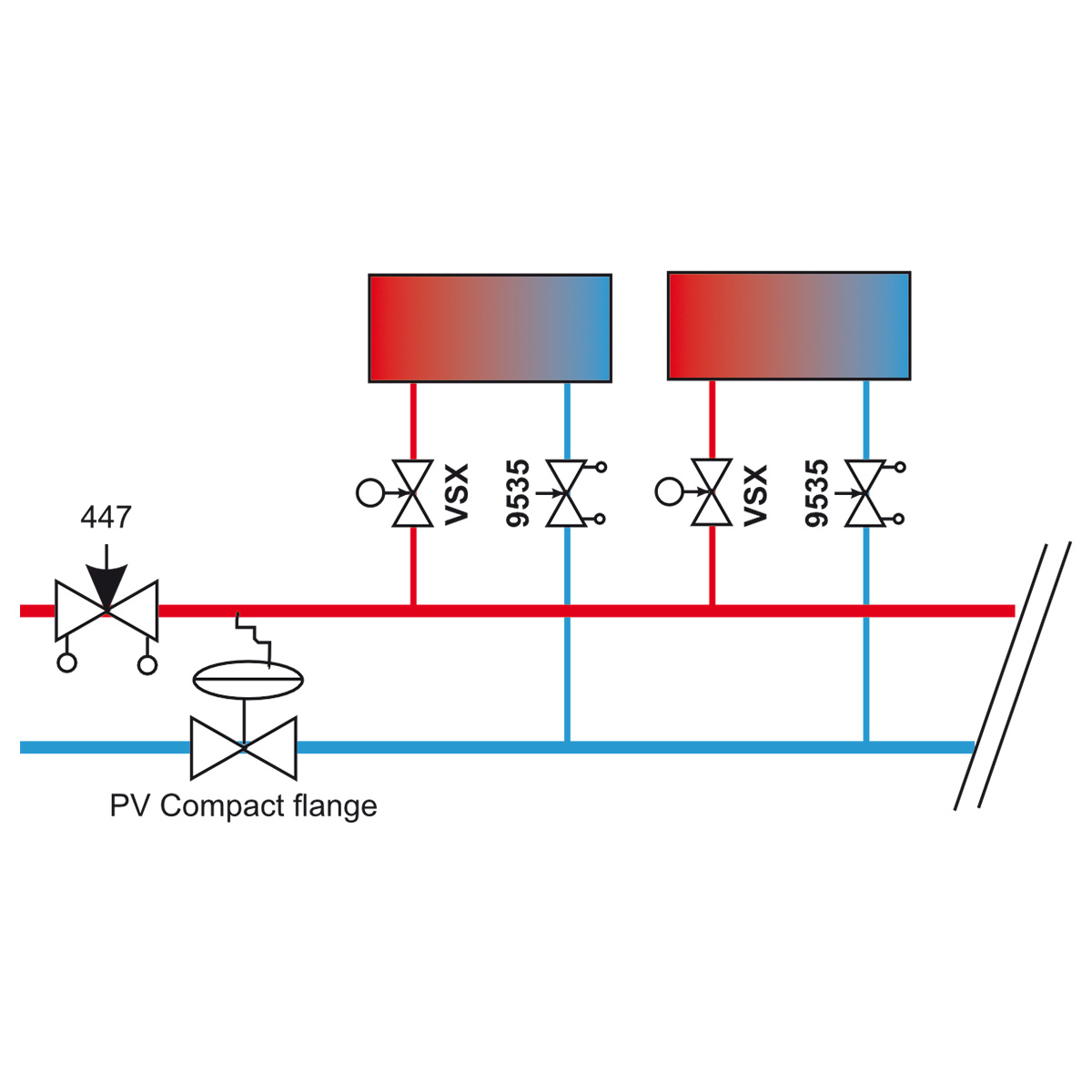

PV Compact použitý pro stabilizaci tlakové diference na vstupech do okruhů se spotřebiči regulovanými pomoci 2-cestných regulačních ventilů

  • fancoily s 2-cestnými regulačními ventily
  • chladicí trámy s 2-cestnými regulačními ventily
  • teplovzdušné jednotky a dveřní clony s 2-cestnými regulačními ventily

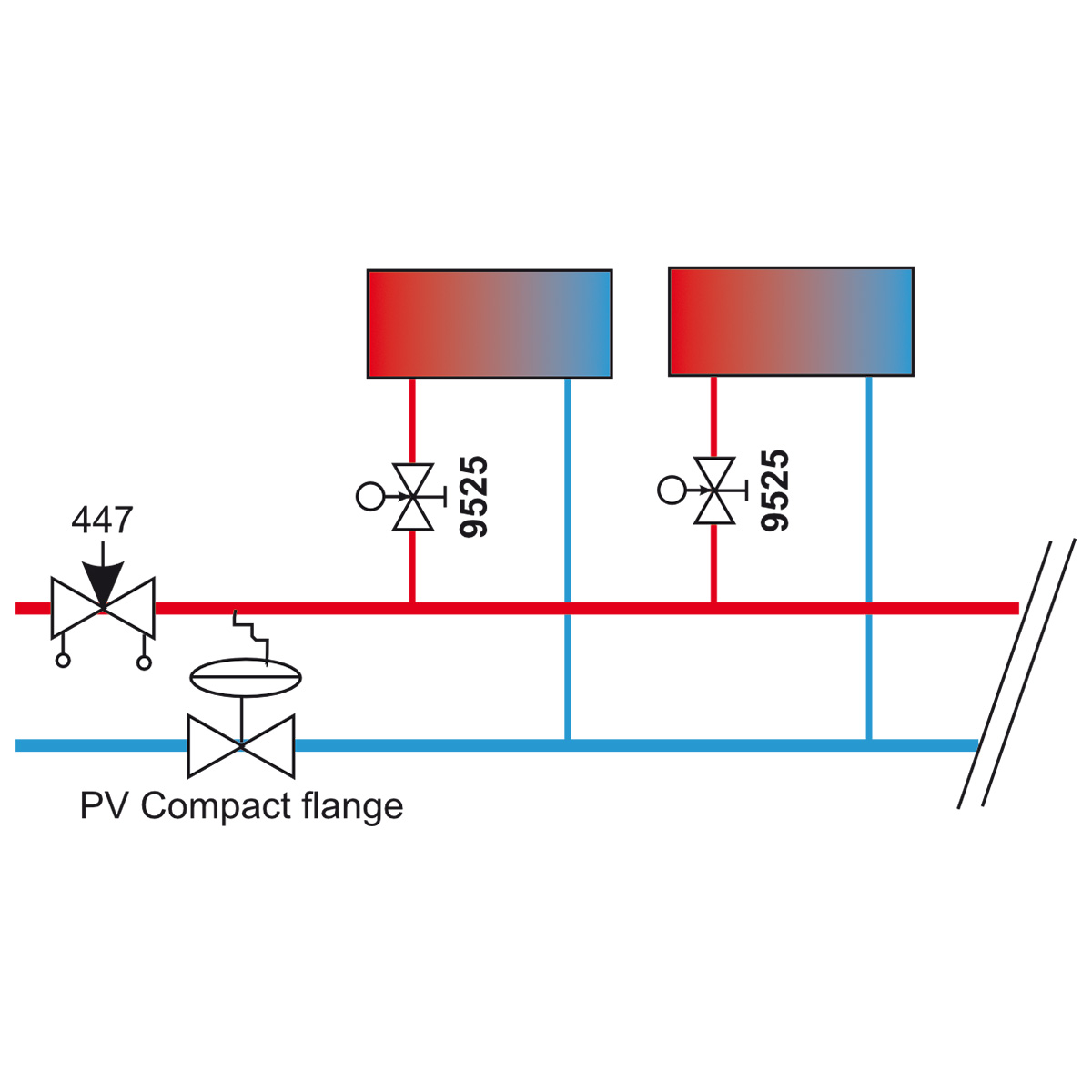

Na místo běžných 2-cestných regulačních ventilů a ručních vyvažovacích ventilů na vstupech do spotřebičů je možné použít kombinovaný ventil D9525. Zapojení potom vypadá následovně, funkce regulátoru tlakové diference PV Compact je shodná jako v předchozím případě.

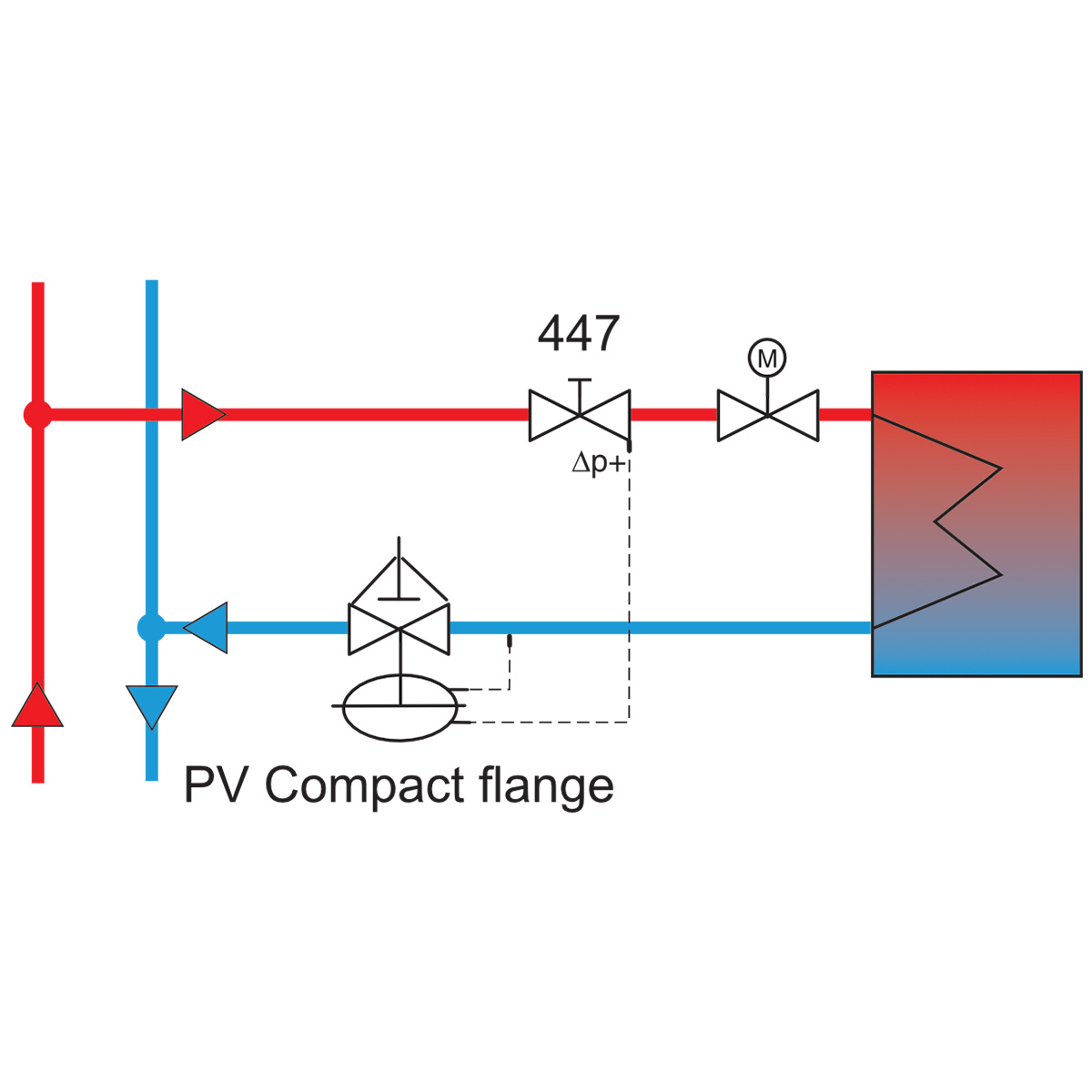

PV Compact Flange použitý pro stabilizaci tlakové diference na vstupu do předávací stanice tepla
