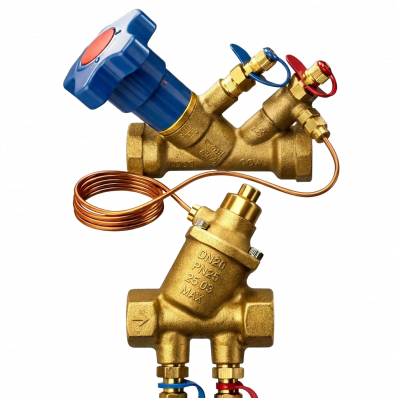

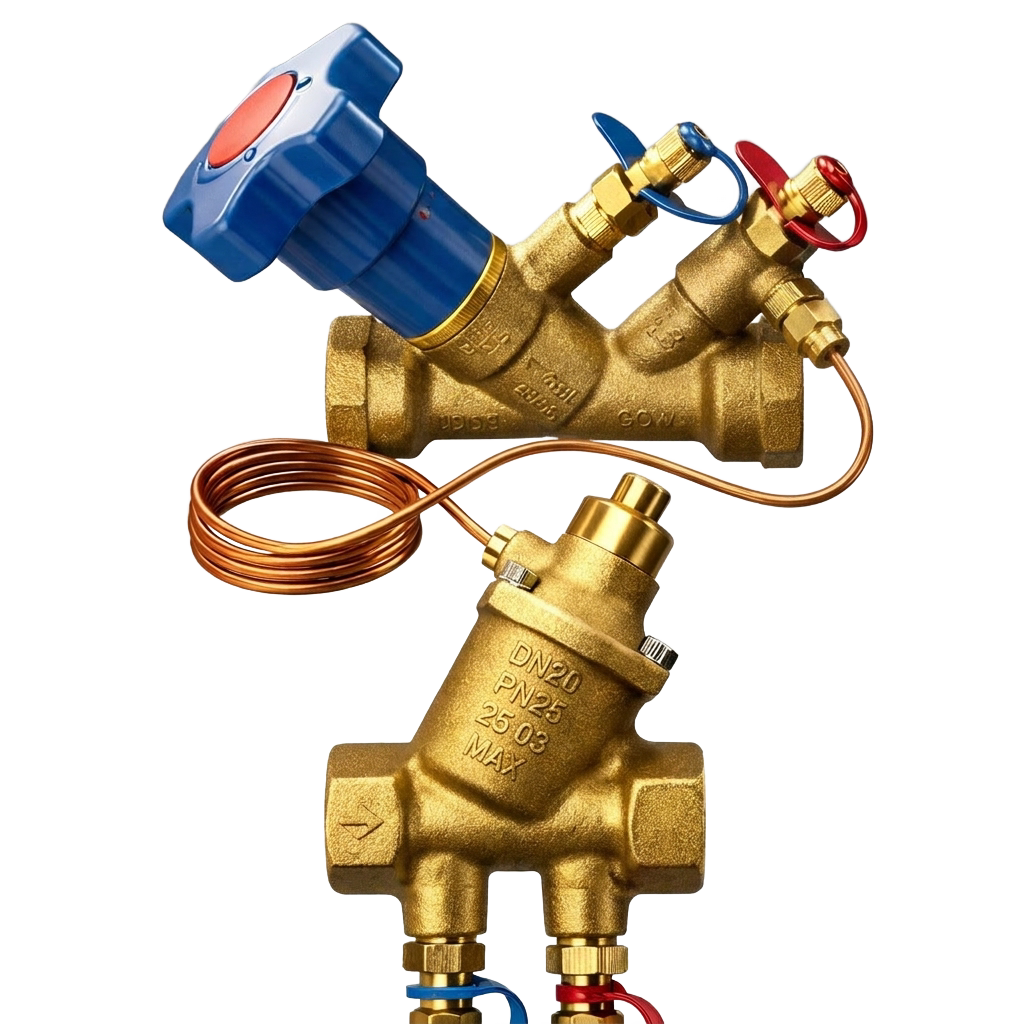

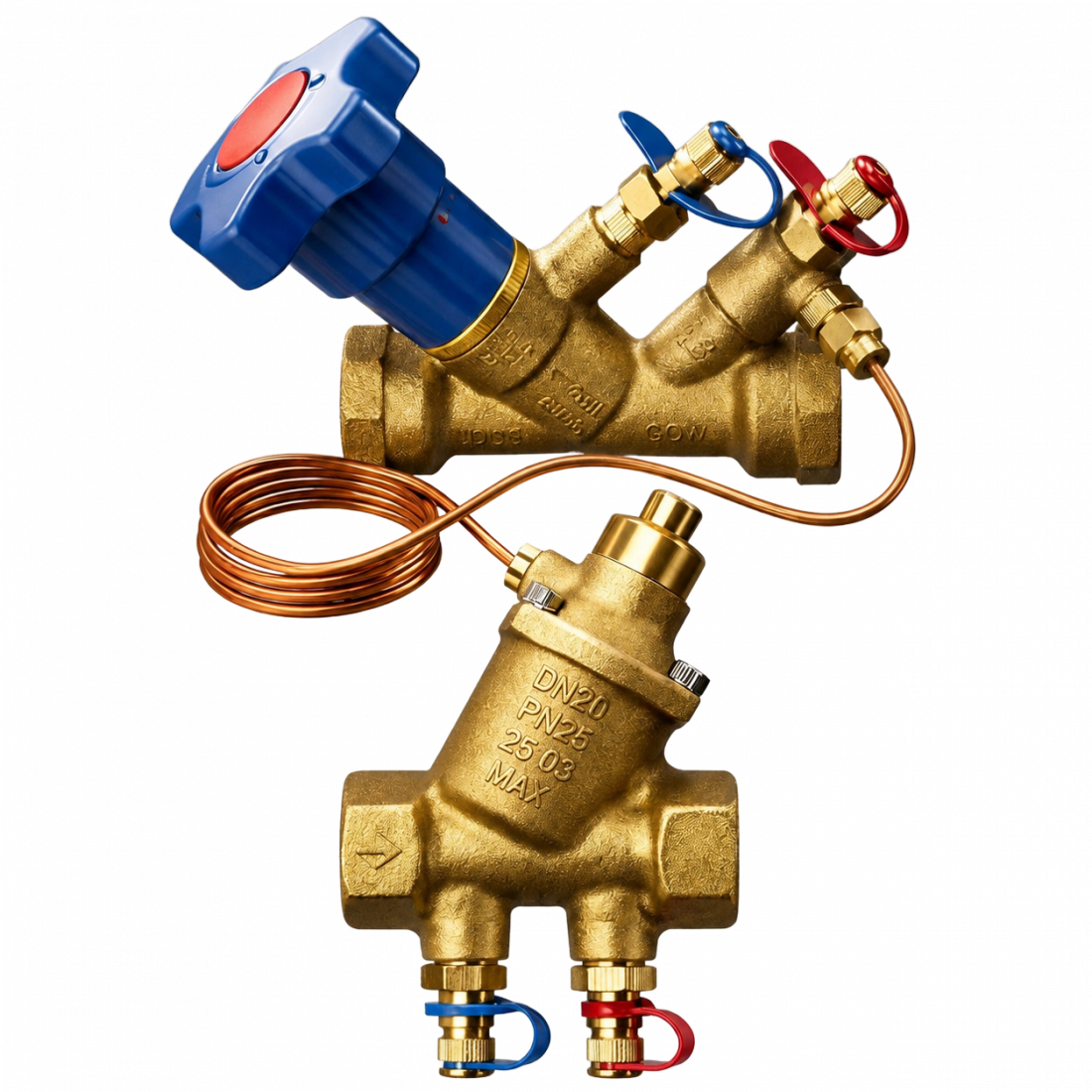

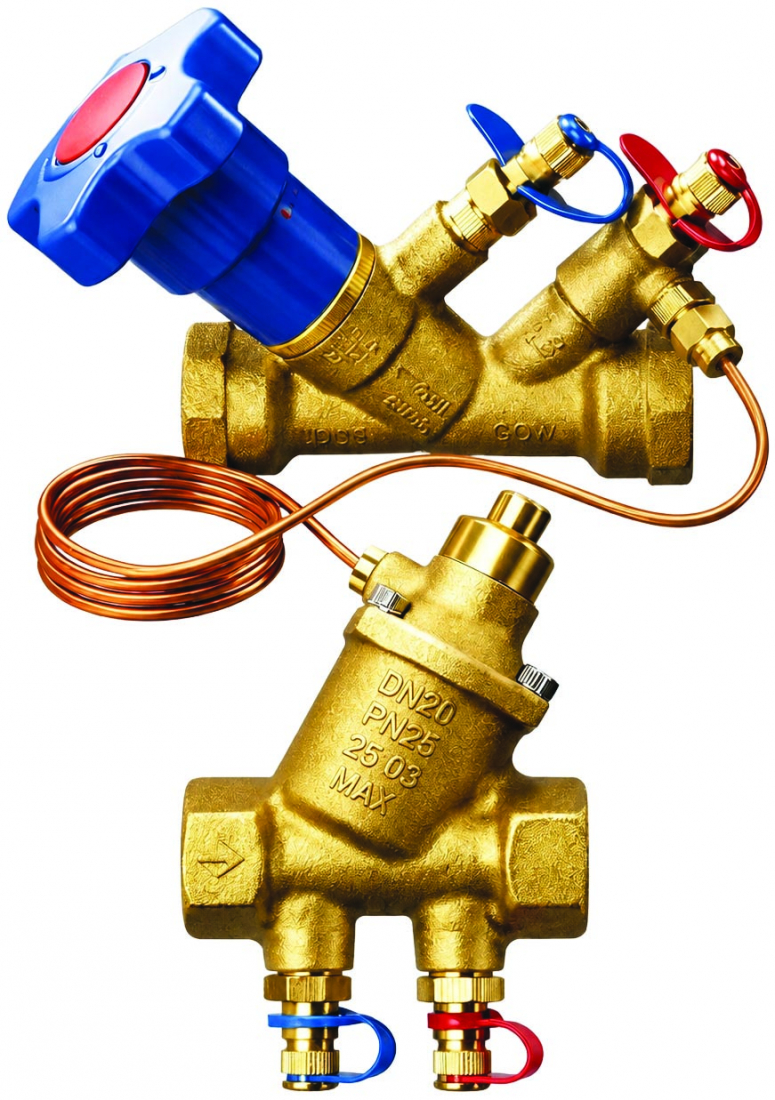

Regulátor tlakové diference CIM 720

Regulátor tlakové diference CIM 720

Regulátor tlakové diference CIM 720

Regulátor tlakové diference CIM 720

Regulátor tlakové diference CIM 720

Regulátory tlakové diference CIM 720 jsou závitové armatury udržující konstantní rozdíl tlakové diference v místě instalace. Jsou k dispozici v DN 15–25. Velmi malé rozměry a kompaktní tvar umožňují jejich použití nejen na patách stoupaček, ale i v domovních a bytových předávacích stanicích a ve skříňkách rozdělovačů podlahového vytápění.

Oblast použití:

Rozvody vytápění a chlazení, CZT
Soustavy s proměnným průtokem
Okruhy s otopnými tělesy, fancoily, chladicími trámy atp.

více o produktu

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

Regulátor tlakové diference CIM 720

Regulátor tlakové diference CIM 720

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
Regulátor tlakové diference CIM 720 DN 15, 5-30 kPa s měřením	3,7	720PL-1015	na dotaz		CAD
Regulátor tlakové diference CIM 720 DN 20, 5-30 kPa s měřením	4,1	720PL-1020	na dotaz		CAD
Regulátor tlakové diference CIM 720 DN 20, 5-30 kPa s měřením	5,7	720PL-1025	na dotaz		CAD

Popis

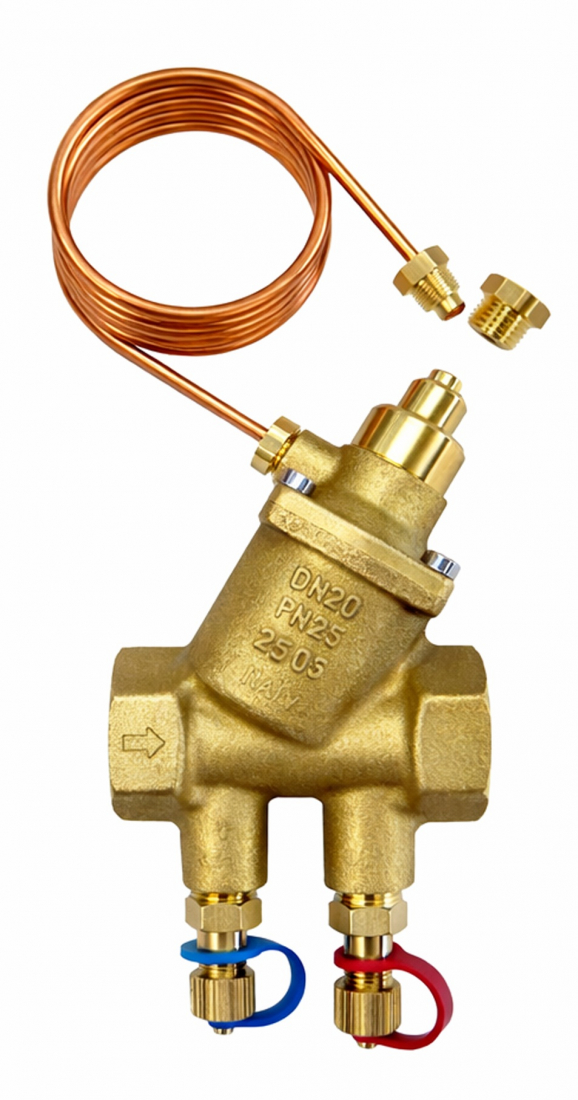

CIM 720 jsou regulátory tlakové diference udržující konstantní hodnotu tlakové diference chráněného okruhu. Tu lze plynule po výběru rozmezí 5–30 kPa přednastavit na konkrétní hodnotu.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy s proměnným průtokem
Stoupačky s otopnými tělesy osazenými termostatickými ventily
Objektové a bytové předávací stanice tepla

Funkce:

Stabilizace tlakové diference chráněného okruhu
Měření tlakové ztráty ventilu
Měření tlakové ztráty okruhu (nutný odběr tlaku v přívodním potrubí

Rozměry

DN 15–25

Jmenovitý tlak

PN 25

Max. diferenční tlak

400 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

-5 °C

Materiál

Tělo ventilu:	mosaz CW602N
Bonnet:	mosaz CW602N
Membrána:	EPDM
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Ventil:	směr průtoku, DN, PN
Hlavice:	směr zvyšování / snižování ΔP

Použití

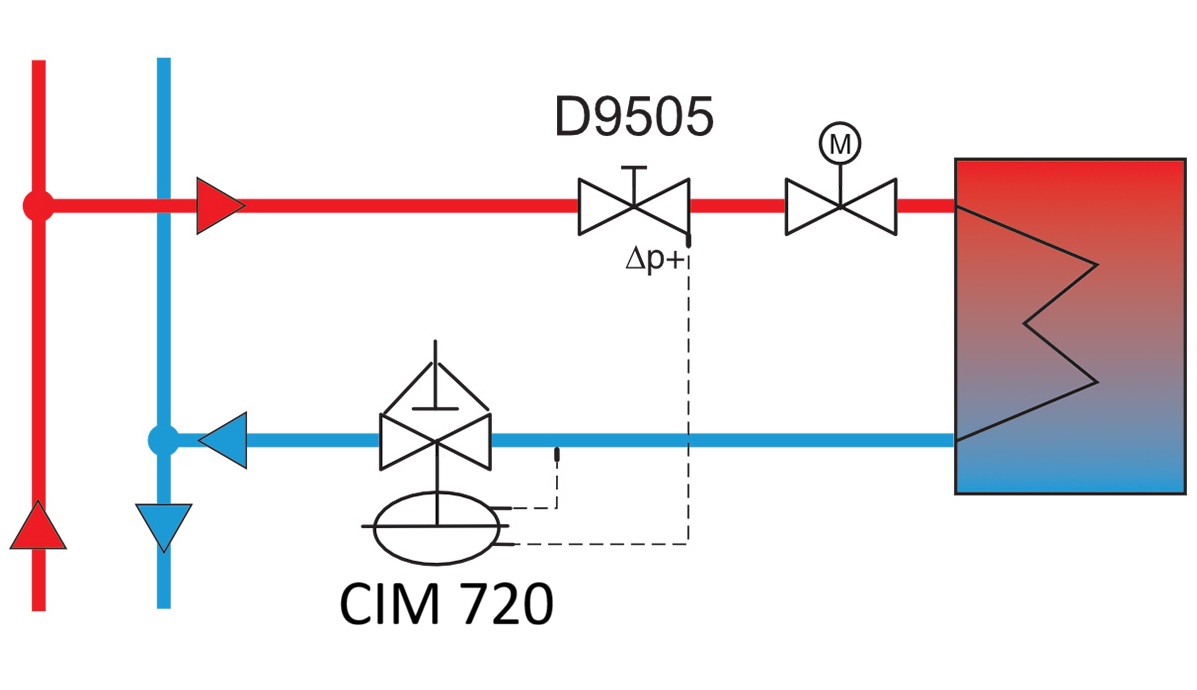

CIM 720 použitý pro stabilizaci tlakové diference na patách stoupaček / okruhů s následujícími spotřebiči

otopná tělesa osazená termostatickými ventily
fancoily s 2-cestnými regulačními ventily
chladicí trámy s 2-cestnými regulačními ventily

CIM 720 použitý pro stabilizaci tlakové diference na vstupu do bytové nebo objektové předávací stanice tepla
