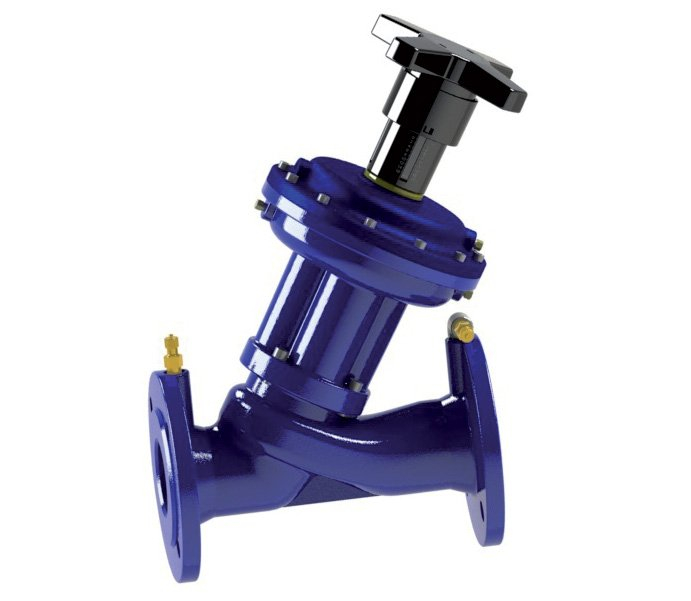

Regulátor tlakové diference 224

Regulátory tlakové diference 224 jsou přírubové armatury udržující konstantní rozdíl tlakové diference v místě instalace. Jsou k dispozici v PN 16 v dimenzích DN 50–150.

Oblast použití:

Rozvody vytápění a chlazení
Předávací stanice tepla
Okruhy s VZT jednotkami, fancoily, chladicími trámy atp.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Regulátor tlakové diference 224

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
Regulátor tlakové diference 224, PN 16, DN 65, 20–70 kPa	48	224 065 3	30 217 Kč	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 65, 40–160 kPa	48	224 065 7	30 217 Kč	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 80, 20–70 kPa	75	224 080 3	34 818 Kč	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 80, 40–160 kPa	75	224 080 7	34 818 Kč	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 100, 20–70 kPa	110	224 100 3	48 212 Kč	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 100, 40–160 kPa	110	224 100 7	48 212 Kč	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 125, 20–70 kPa	170	224 125 3	na dotaz	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 125, 40–160 kPa	170	224 125 7	na dotaz	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 150, 20–70 kPa	200	224 150 3	na dotaz	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 150, 40–160 kPa	200	224 150 7	na dotaz	2018 2019	CAD

Popis

Ventily 224 jsou regulátory tlakové diference udržující konstantní hodnotu tlakové diference chráněného okruhu. Tu lze plynule po výběru rozmezí (20–70 kPa nebo 40–160 kPa) přednastavit na konkrétní hodnotu.

Ideální řešení v kombinaci s ručními vyvažovacími ventily 477.

Oblast použití:

Rozvody vytápění a chlazení
Předávací stanice tepla do instalovaného výkonu cca 4 MW
Okruhy s VZT jednotkami, fancoily, chladicími trámy a další s instalovaným výkonem okruhu až 1 MW

Funkce:

Stabilizace tlakové diference chráněného okruhu
Měření tlakové ztráty ventilu
Měření tlakové ztráty okruhu (nutný odběr tlaku v přívodním potrubí)

Rozměry

DN 50–150

Jmenovitý tlak

PN 16

Max. diferenční tlak

DN 65–80	300 kPa
DN 100–150	250 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	litina EN GJL-250
Kuželka:	PPS
Membrána:	EPDM
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

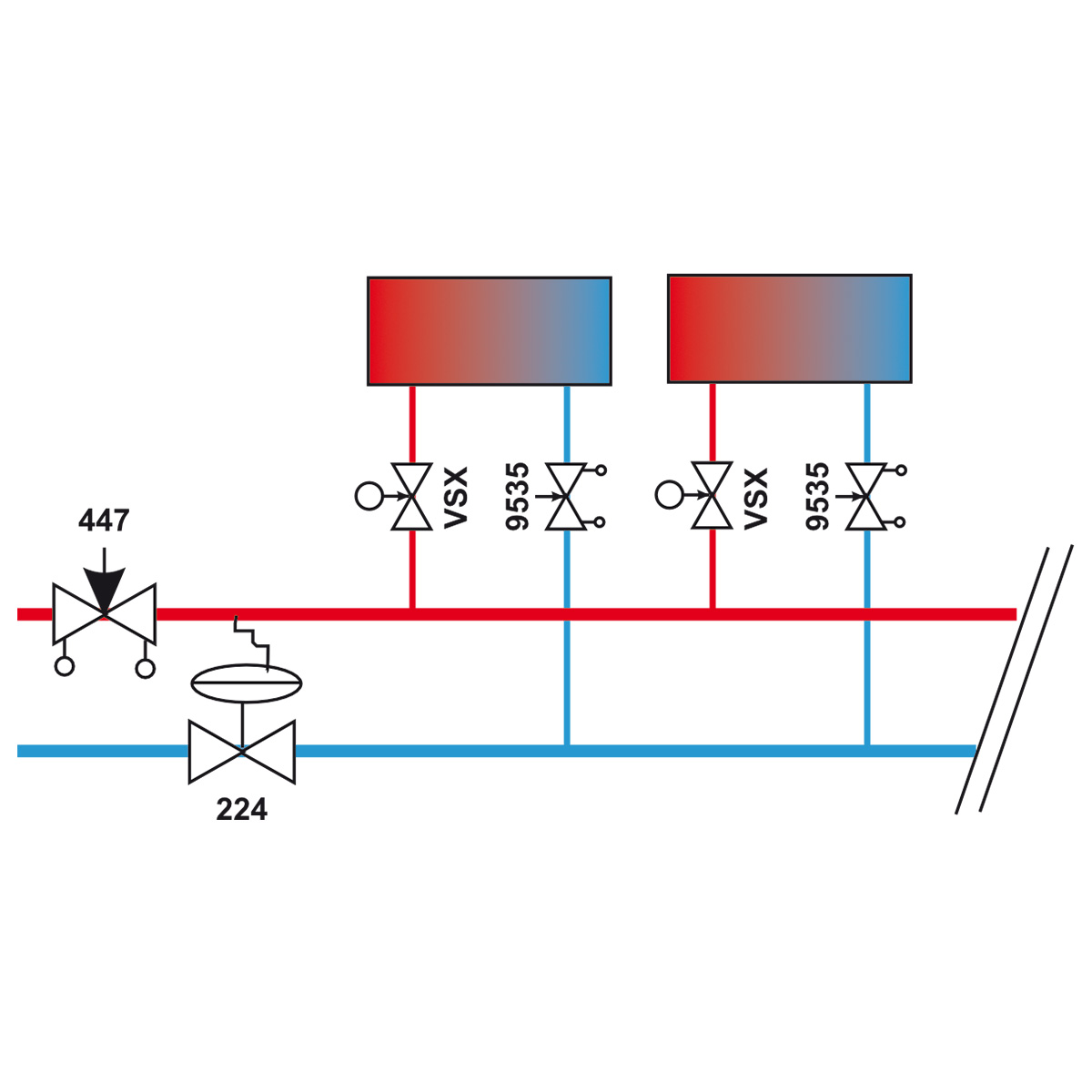

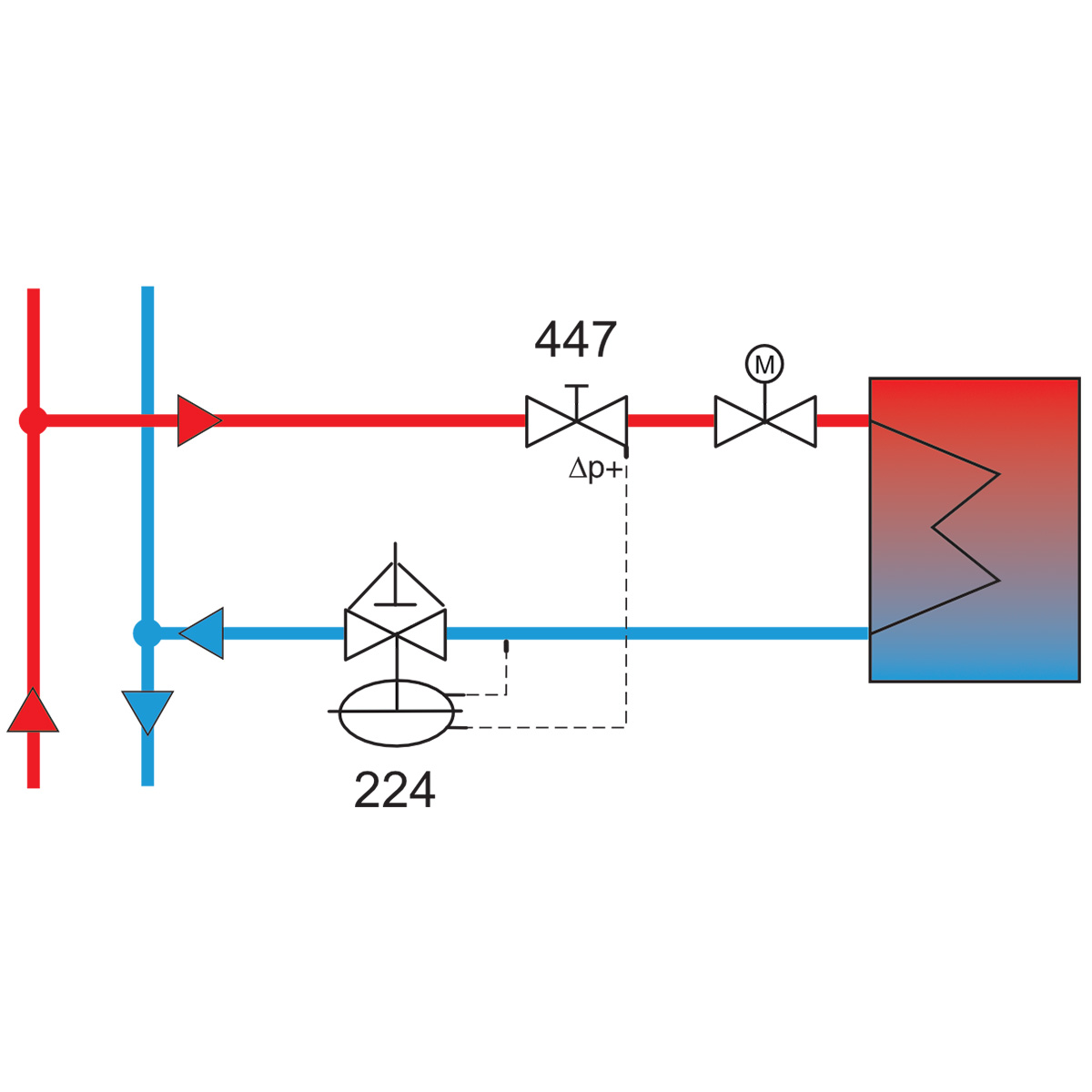

Regulátor tlakové diference 224 použitý pro stabilizaci tlakové diference na vstupech do okruhů se spotřebiči regulovanými pomoci 2-cestných regulačních ventilů

fancoily s 2-cestnými regulačními ventily
chladicí trámy s 2-cestnými regulačními ventily
Teplovzdušné jednotky a dveřní clony s 2-cestnými regulačními ventily

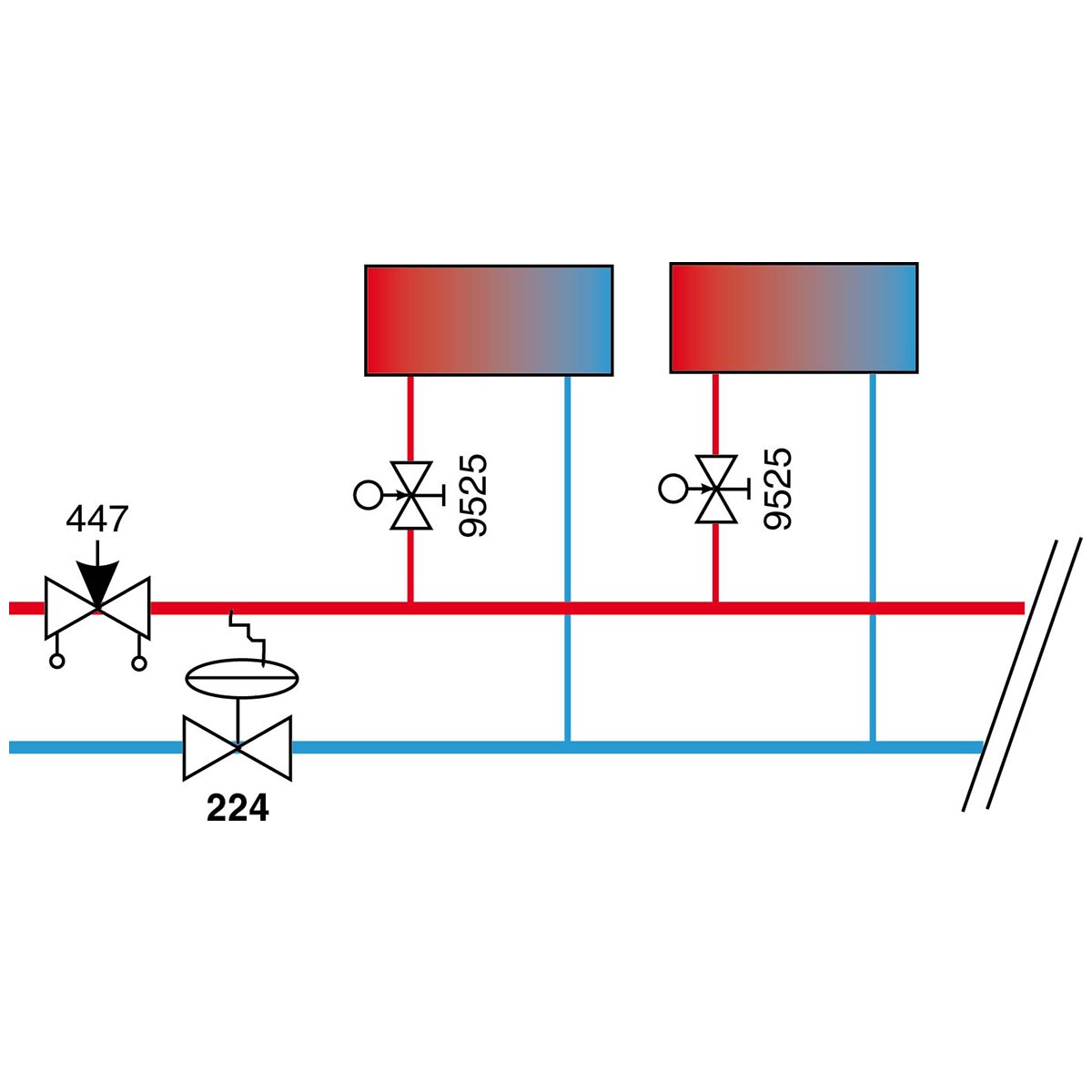

Na místo běžných 2-cestných regulačních ventilů a ručních vyvažovacích ventilů na vstupech do spotřebičů je možné použít kombinovaný ventil D9525. Zapojení potom vypadá následovně, funkce regulátoru tlakové diference 224 je shodná jako v předchozím případě.
