Připojovací sady Modula s tlakově nezávislými 2-cestnými regulačními ventily

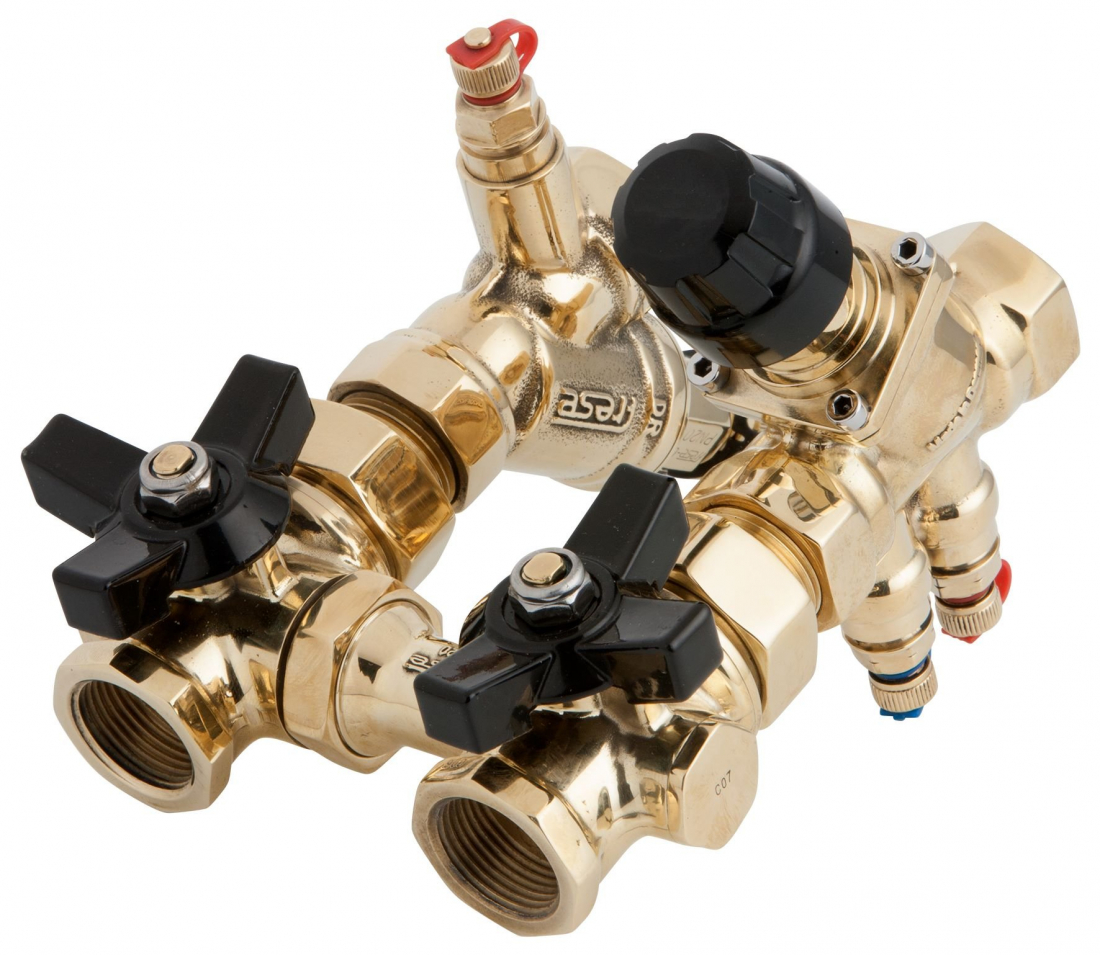

Tlakově nezávislé připojovací sady Modula slouží k připojení malých a středně velkých spotřebičů a sdružují všechny potřebné funkce v jednom výrobku - připojení spotřebiče, regulace jeho výkonu, filtrace, měření, uzavírání, proplach, vypouštění, servisní odstavení

Oblast použití:

Rozvody vytápění a chlazení
Připojení spotřebičů do rozvodu - typicky fancoilů, dveřních clon, teplovzdušných jednotek, chladícíh trámů atp.

Fukce tlakově nezávislého 2-cestného regulačního ventilu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Připojovací sady Modula s tlakově nezávislými 2-cestnými regulačními ventily

Poptat produkt

Ke stažení

Katalogový list modula (PDF dokument)

Varianty

Varianta produktu	Rozsah průtoku (l/h)	Obj. číslo	Cena bez DPH	DWG
Modula DN 15 levé provedení, pracovní zdvih 2,5 mm	30-200	5871J1LA	4 915 Kč	CAD STEP
Modula DN 15 pravé provedení, pracovní zdvih 2,5 mm	30-200	587191LA	4 915 Kč	CAD STEP
Modula DN 15 levé provedení, pracovní zdvih 2,5 mm	100-575	5871J1HA	4 955 Kč	CAD STEP
Modula DN 15 pravé provedení, pracovní zdvih 2,5 mm	100-575	587191HA	4 955 Kč	CAD STEP
Modula DN 15 levé provedení, pracovní zdvih 5 mm	220-1330	5871J1HC	4 997 Kč	CAD STEP
Modula DN 15 pravé provedení, pracovní zdvih 5 mm	220-1330	587191HC	4 997 Kč	CAD STEP
Modula DN 20 levé provedení, pracovní zdvih 5 mm	220-1330	5872J1HC	5 486 Kč	CAD STEP
Modula DN 20 pravé provedení, pracovní zdvih 5 mm	220-1330	587291HC	5 486 Kč	CAD STEP
Modula DN 20 levé provedení, pracovní zdvih 5,5 mm	300-1800	5872J1HD	5 619 Kč	CAD STEP
Modula DN 20 pravé provedení, pracovní zdvih 5,5 mm	300-1800	587291HD	5 619 Kč	CAD STEP
Modula DN 25 levé provedení, pracovní zdvih 5,5 mm	600-3609	5873J1HD	8 445 Kč	CAD STEP
Modula DN 25 pravé provedení, pracovní zdvih 5,5 mm	600-3609	587391HD	8 445 Kč	CAD STEP

Popis

Tlakově nezávislé připojovací sady Modula slouží k připojení zejména fancolilů, chladících trámů, teplovzdušných vytápěcích jednotek a obdobných zařízení s topným / chladícím výkonem v řádu jednotek nebo nižších desítek kW k rozvodu.

Hlavní výhody:

Malé rozměry, kompaktní tvar a mnoho funkcí v jednom

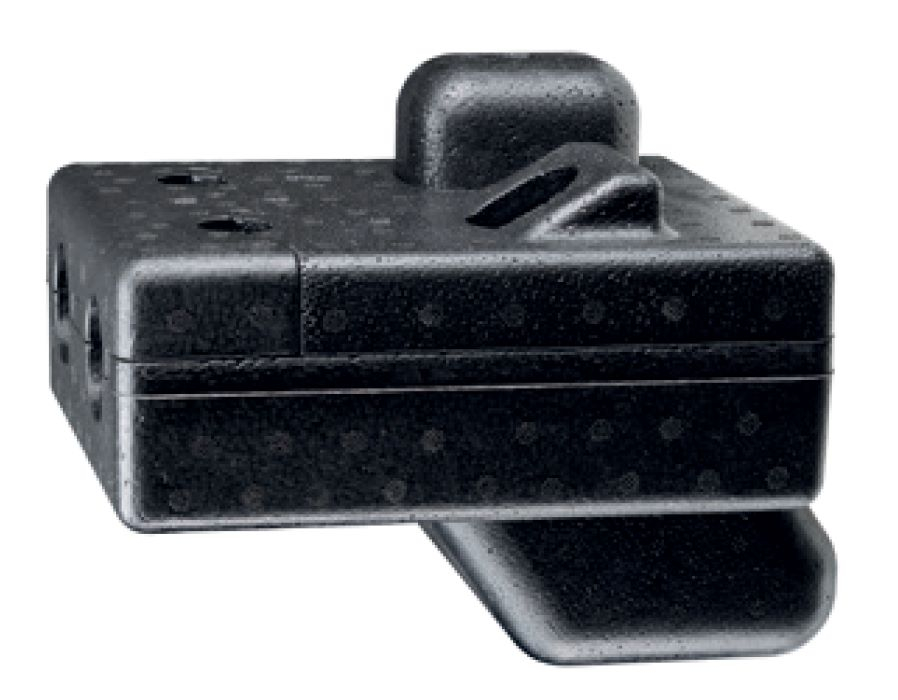

Snadná tepelná izololace - izolační pouzdro vhodné pro vytápění i chlazení je volitelné příslušenství
Konstantní tlaková ztráta na regulační kuželce integrovaného tlakově nezávislého 2-cestného regulačního ventil = vysoká autorita

Oblast použití:

Rozvody vytápění a chlazení
Připojení spotřebičů do rozvodu - typicky fancoilů, dveřních clon, teplovzdušných jednotek, chladícíh trámů atp.

Funkce:

Připojení spotřebiče k rozvodu
Regulace výkonu spotřebiče změnou průtoku
Zachycení mechanických nečistot z rozvodu přímo na vstupu do výměníku spotřebiče
Měření tlakové ztráty okruhu spotřebiče
Měření / ověření průtoku spotřebičem

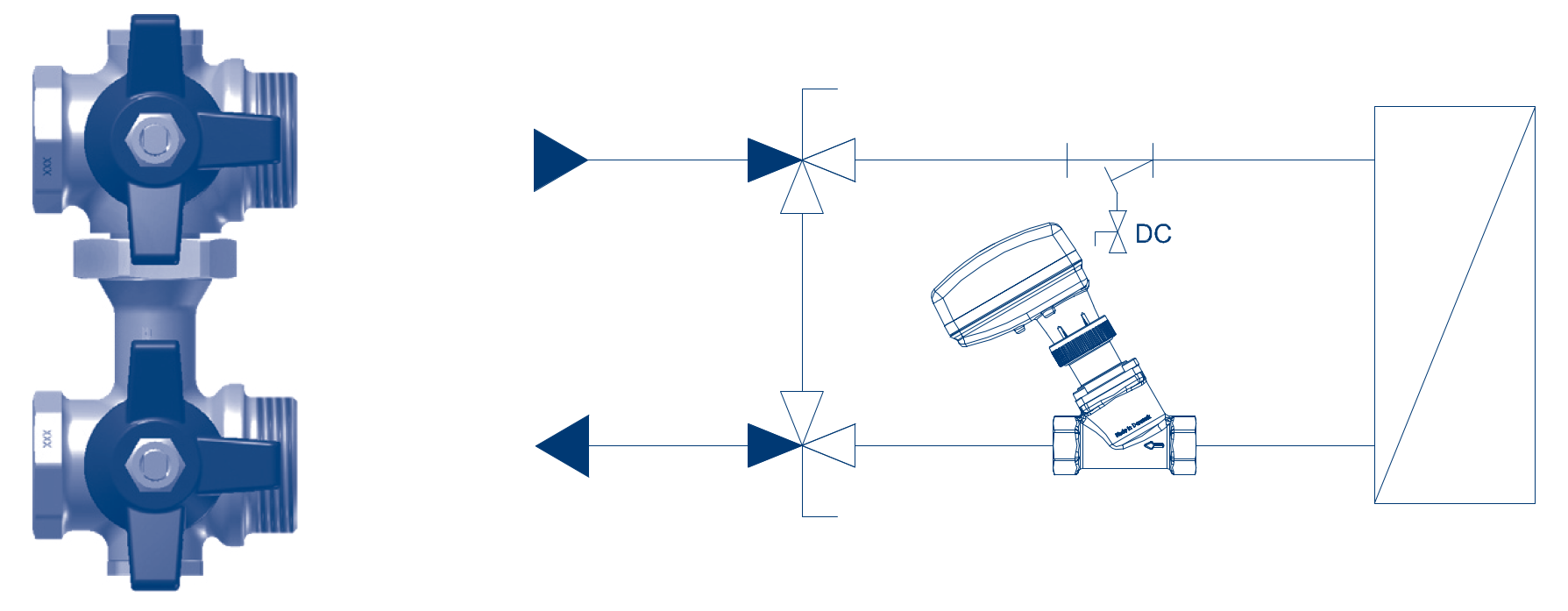

Uzavírání / servisní odstavení spotřebiče
Proplach soustavy s odstaveným spotřebičem (je tedy možné provést prvotní propláchnutí rozvodu aniž by voda protékala výměníkem již připojeného spotřebiče - nebude se proto zanášet ani výmeník spotřebiče ani jemu předřazený filtr)
Vypouštění

Rozměry

DN 15–25

Jmenovitý tlak

PN 16

Max. pracovní teplota

120 °C (s izolačním pouzdrem 90 °C)

Min. pracovní teplota

0 °C

Max. diferenční tlak

600 kPa

Max. uzavírací tlak

1000 kPa

Materiál

Tělo sady:	mosaz CW602N
Síto filtru:	nerezavějící ocel
Koule:	pochromovaná mosaz
Těsnění koule	PTFE
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Typické použití

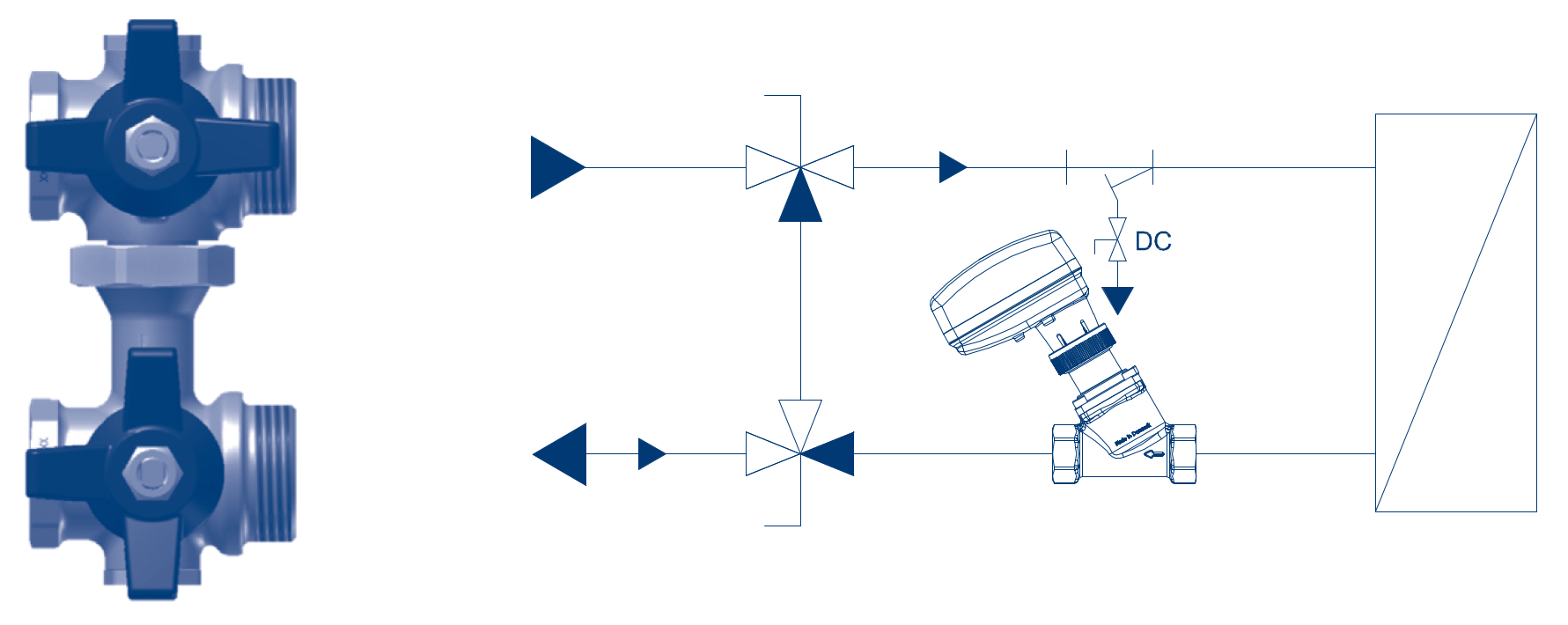

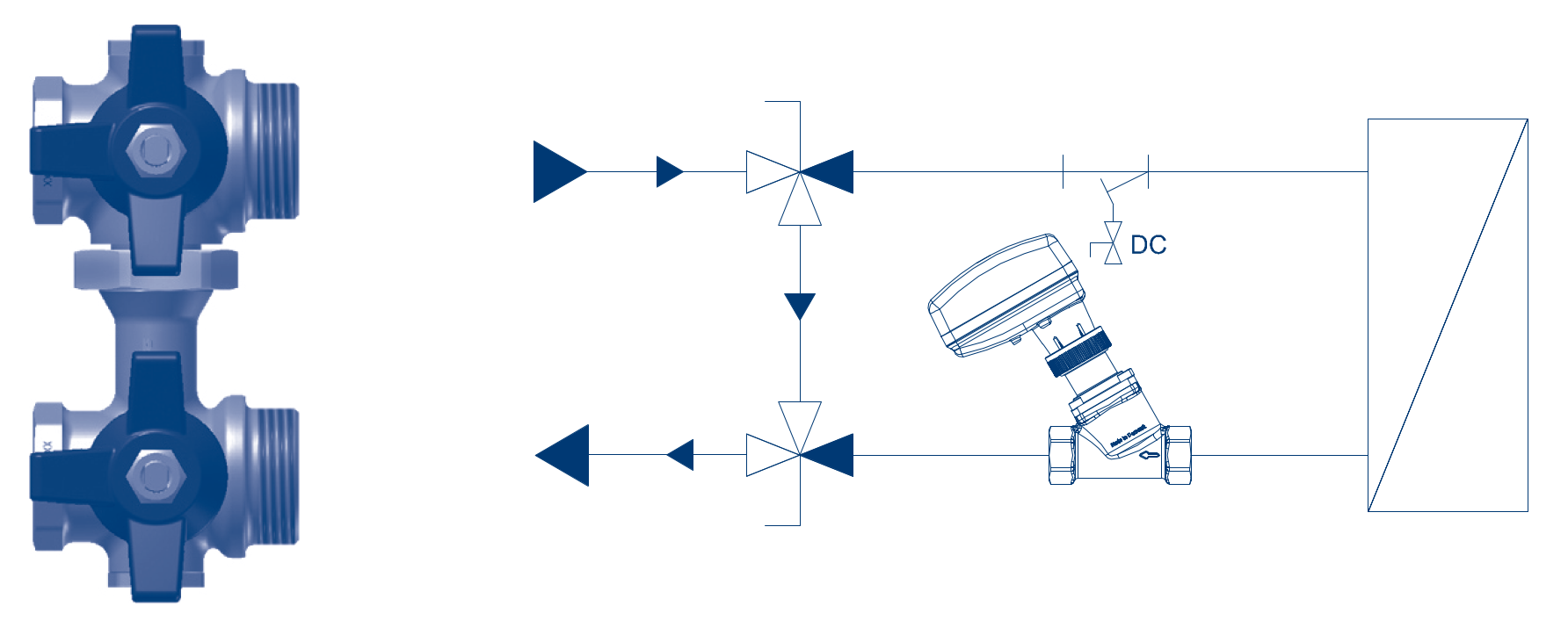

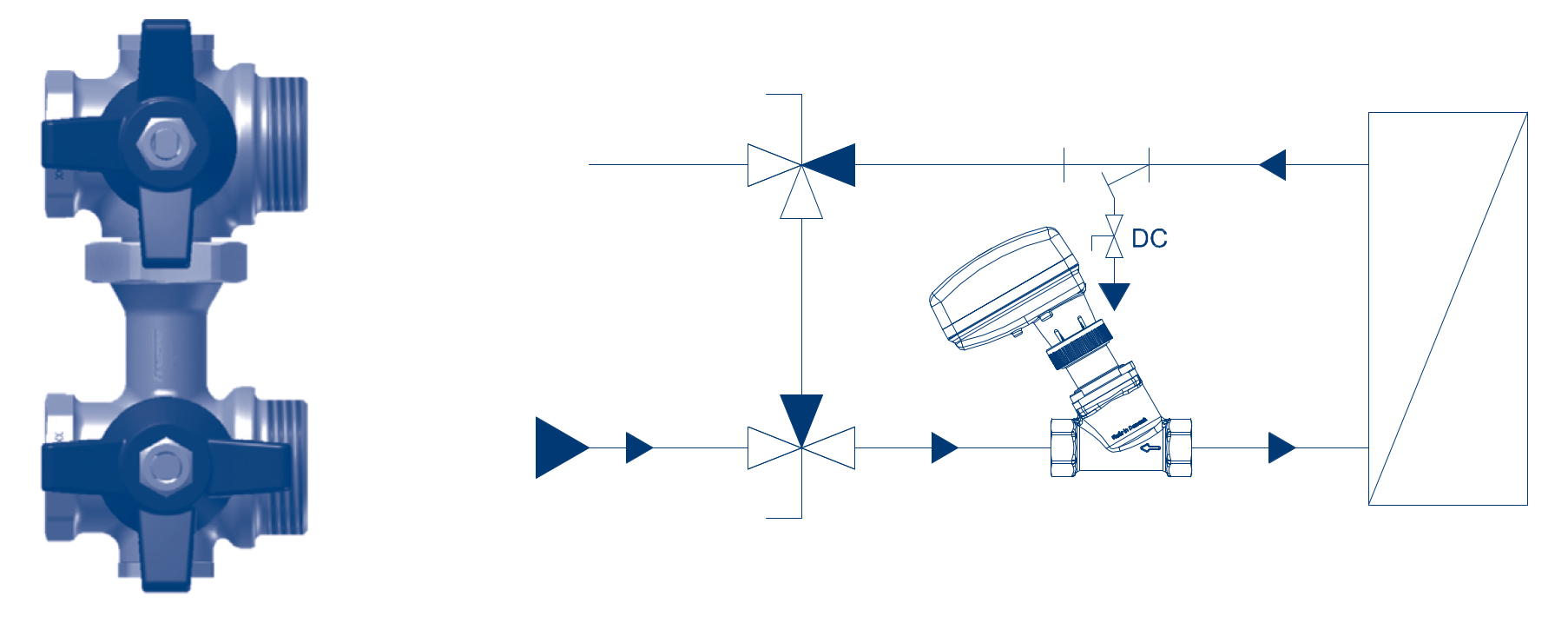

Uzavření okruhu spotřebiče a proplach systému obtokem před spotřebičem - při prvotním proplachu, kdy je v systému nejvíc mechanických nečistot, neprotéká voda výměníkem spotřeniče, ale obtokem před ním. Nedochází proto k zanesení nečistotami ani výměníku spotřebiče ani síta filtru v sadě Modula.

Provozní stav - topná / chladící voda protéká nejprve filtrem, poté výměníkem spotřebiče a integrovaným tlakově nezávislým 2-cestným regulačním ventilem. Osazené měřící vsuvky umožňují měřit jak tlakovou ztrátu spotřebiče, tak průtok okruhem spotřebiče.
