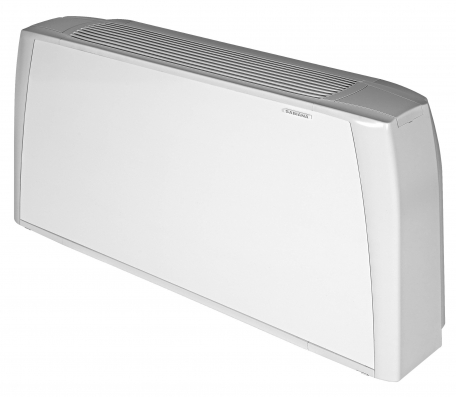

Opláštěné parapetní 2-trubkové fancoily Carisma CRC MV

Opláštěné parapetní 2-trubkové fancoily Carisma CRC MV

Fan coil (ventilátorový konvektor) s 6-ti rychlostním asynchronním motorem pro parapetní instalaci - sání spodem, výdech horem. Fancoil je k dispozici v devíti velikostech vždy s jedním 3-řadým nebo 4-řadým výměníkem určeným jak pro vytápění, tak pro chlazení.

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Bytové domy s rozvody chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

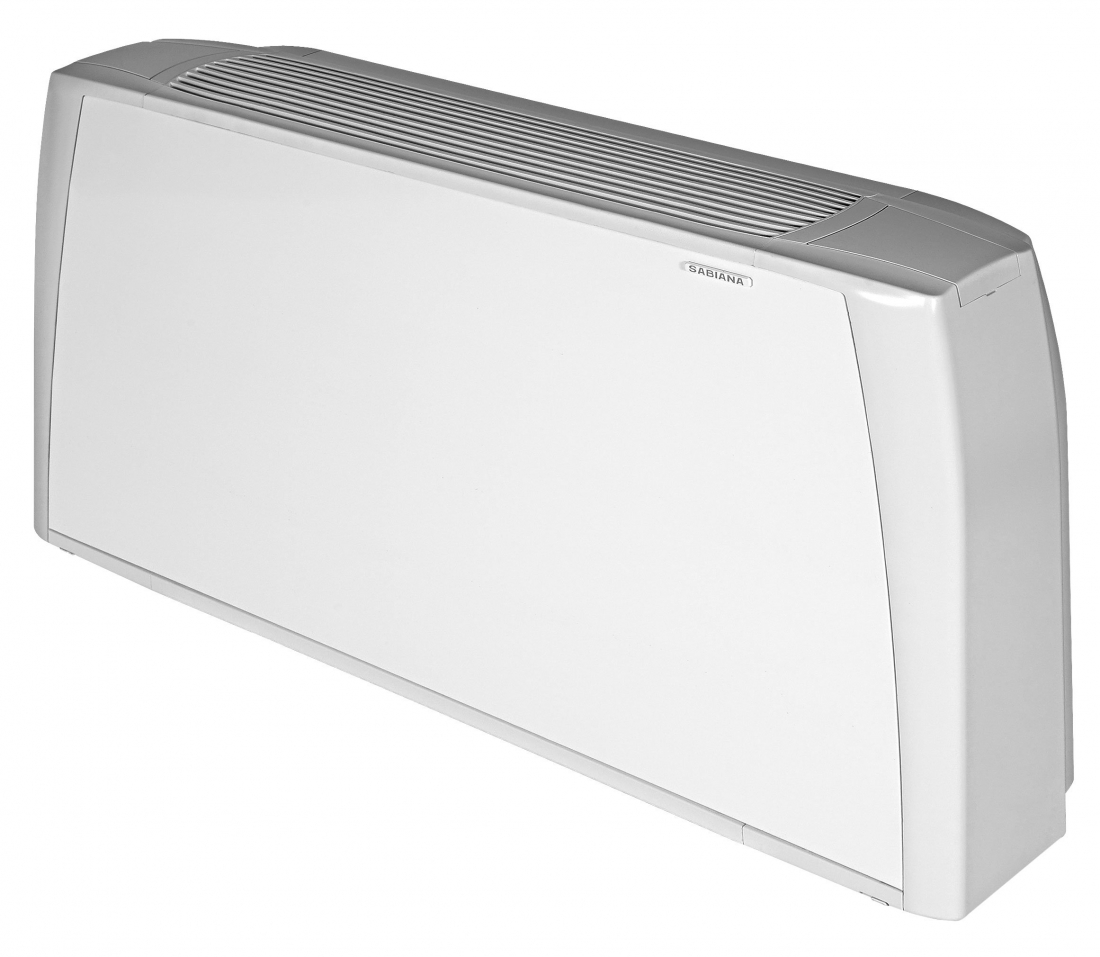

Opláštěné parapetní 2-trubkové fancoily Carisma CRC MV

Opláštěné parapetní 2-trubkové fancoily Carisma CRC MV

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Parapetní fancoil Carisma CRC 13 MV (2trubkové provedení, velikost 1, 3-řadý výměník) 1,0kW 0066001 na dotaz
Parapetní fancoil Carisma CRC 14 MV (2trubkové provedení, velikost 1, 4-řadý výměník) 1,2kW 0066011 na dotaz
Parapetní fancoil Carisma CRC 23 MV (2trubkové provedení, velikost 2, 3-řadý výměník) 1,53kW 0066002 na dotaz
Parapetní fancoil Carisma CRC 24 MV (2trubkové provedení, velikost 2, 4-řadý výměník) 1,78kW 0066012 na dotaz
Parapetní fancoil Carisma CRC 33 MV (2trubkové provedení, velikost 3, 3-řadý výměník) 2,35kW 0066003 na dotaz
Parapetní fancoil Carisma CRC 34 MV (2trubkové provedení, velikost 3, 4-řadý výměník) 2,53kW 0066013 na dotaz
Parapetní fancoil Carisma CRC 43 MV (2trubkové provedení, velikost 4, 3-řadý výměník) 2,81kW 0066004 na dotaz
Parapetní fancoil Carisma CRC 44 MV (2trubkové provedení, velikost 4, 4-řadý výměník) 3,08kW 0066014 na dotaz
Parapetní fancoil Carisma CRC 53 MV (2trubkové provedení, velikost 5, 3-řadý výměník) 3,58kW 0066005 na dotaz
Parapetní fancoil Carisma CRC 54 MV (2trubkové provedení, velikost 5, 4-řadý výměník) 4,03kW 0066015 na dotaz
Parapetní fancoil Carisma CRC 63 MV (2trubkové provedení, velikost 6, 3-řadý výměník) 4,01kW 0066006 na dotaz
Parapetní fancoil Carisma CRC 64 MV (2trubkové provedení, velikost 6, 4-řadý výměník) 4,71kW 0066016 na dotaz
Parapetní fancoil Carisma CRC 73 MV (2trubkové provedení, velikost 7, 3-řadý výměník) 5,01kW 0066007 na dotaz
Parapetní fancoil Carisma CRC 74 MV (2trubkové provedení, velikost 7, 4-řadý výměník) 5,48kW 0066017 na dotaz
Parapetní fancoil Carisma CRC 83 MV (2trubkové provedení, velikost 8, 3-řadý výměník) 5,69kW 0066008 na dotaz
Parapetní fancoil Carisma CRC 84 MV (2trubkové provedení, velikost 8, 4-řadý výměník) 6,34kW 0066018 na dotaz
Parapetní fancoil Carisma CRC 93 MV (2trubkové provedení, velikost 9, 3-řadý výměník) 6,56kW 0066009 na dotaz
Parapetní fancoil Carisma CRC 94 MV (2trubkové provedení, velikost 9, 4-řadý výměník) 7,42kW 0066019 na dotaz

Popis

Carisma CRC MV - parapetní provedení, sání spodem, výdech vzduchu horem

  • Fan coil pro nástěnnou (parapetní) instalaci - jednotka je buď zavěšená na zdi, nebo postavená na nožičkách
  • Prostor mezi nožičkami (pokud jsou osazeny - volitelné příslušenství) je buď volný, nebo krytý mřížkou
  • Vzduch saje spodem a vyfukuje horem přes stavitelnou výdechovou mřížku

Kombinace výměníků

  • 3-řadý hlavní výměník pro chlazení i topení
  • 4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení

Motory

  • 6-rychlostní asynchronní - motor má 6 rychlostí otáček z nichž lze použít libovolné tři. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nemocnice
  • Bytové domy s rozvody chlazení
Bezsilikonové provedení bez výhrad SILICON FREE 1
Rozsah chladících výkonů 590–7420 W (při 7/12/27 °C)
Rozsah vzduchových výkonů 105–1500 m3/h
Výměník měď / hliník
Opláštění lakovaný ocelový plech, RAL 9003
Max. teplota topné vody 85 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor
  6-rychlostní asynchronní 1-fázový
Instalace parapetní

Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů.

Možnosti použití:

  • od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
  • od ubytovny po luxusní hotel
  • od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém

Parapetní instalace:



Podtropní instalace:
