Designová termostatická sada VISION středová - tmavý matný křemen

Designová termostatická sada VISION středová - tmavý matný křemen

Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION ve středovém provedení slouží pro připojení otopného tělesa se středovým připojením k rozvodu.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Desková otopná tělesa se středovým připojením
  • Trubková koupelnová otopná tělesa (žebříky) se spodním středovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová termostatická sada VISION středová - tmavý matný křemen

Designová termostatická sada VISION středová - tmavý matný křemen

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základní designová termostatická sada Vision středová levá, připojení Cu 15x1mm tmavý matný křemen Vis10PCZ 3 142 Kč
Základní designová termostatická sada Vision středová levá, připojení Pex-Al-Pex 16x2mm tmavý matný křemen Vis10PXZ 3 142 Kč
Základní designová termostatická sada Vision středová pravá, připojení Cu 15x1mm tmavý matný křemen Vis10LCZ 3 142 Kč
Základní designová termostatická sada Vision středová pravá připojení Pex-Al-Pex 16x2mm tmavý matný křemen Vis10LXZ 3 142 Kč
Kompletní designová termostatická sada Vision středová levá, připojení Cu 15x1mm tmavý matný křemen Vis10PCS 4 060 Kč
Kompletní designová termostatická sada Vision středová levá, připojení Pex-Al-Pex 16x2mm tmavý matný křemen Vis10PXs 4 060 Kč
Kompletní designová termostatická sada Vision středová pravá, připojení Cu 15x1mm tmavý matný křemen Vis10LCS 4 060 Kč
Kompletní designová termostatická sada Vision středová pravá připojení Pex-Al-Pex 16x2mm tmavý matný křemen Vis10LXS 4 060 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

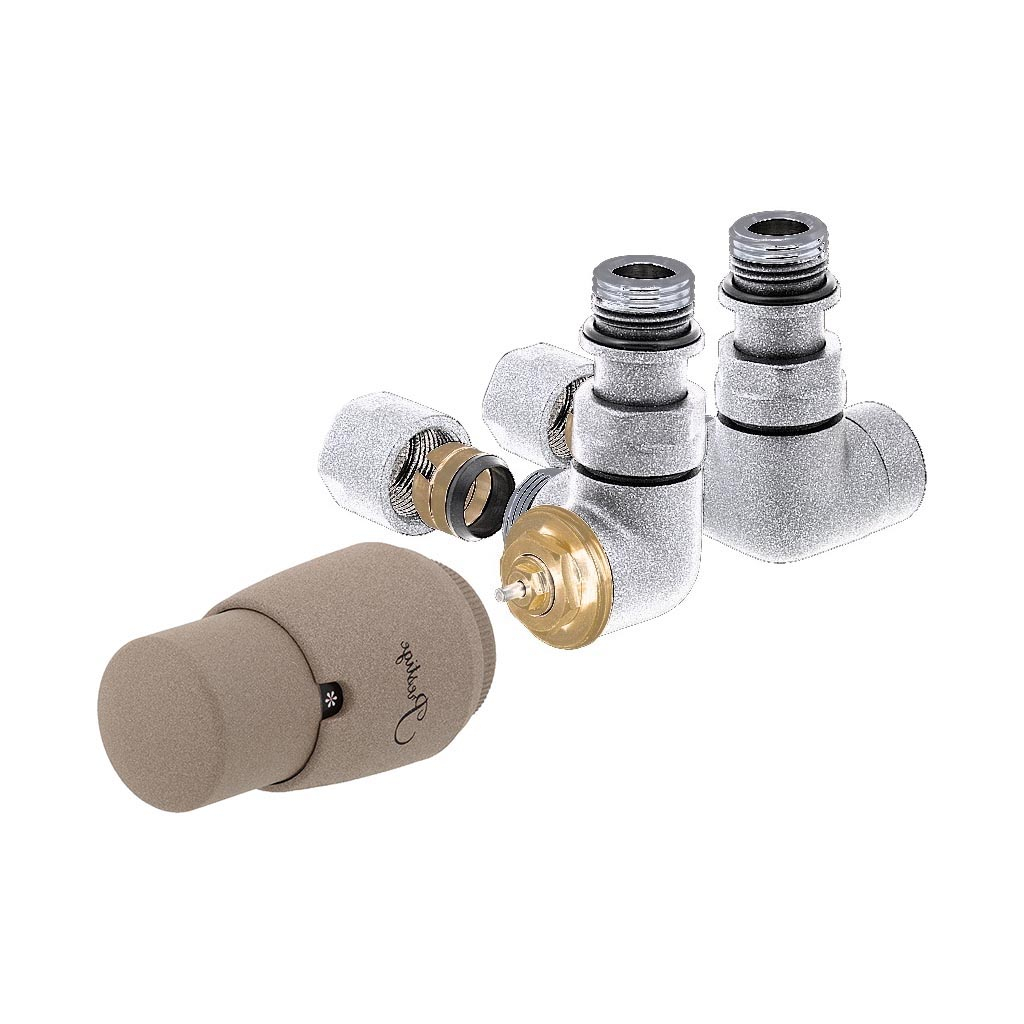

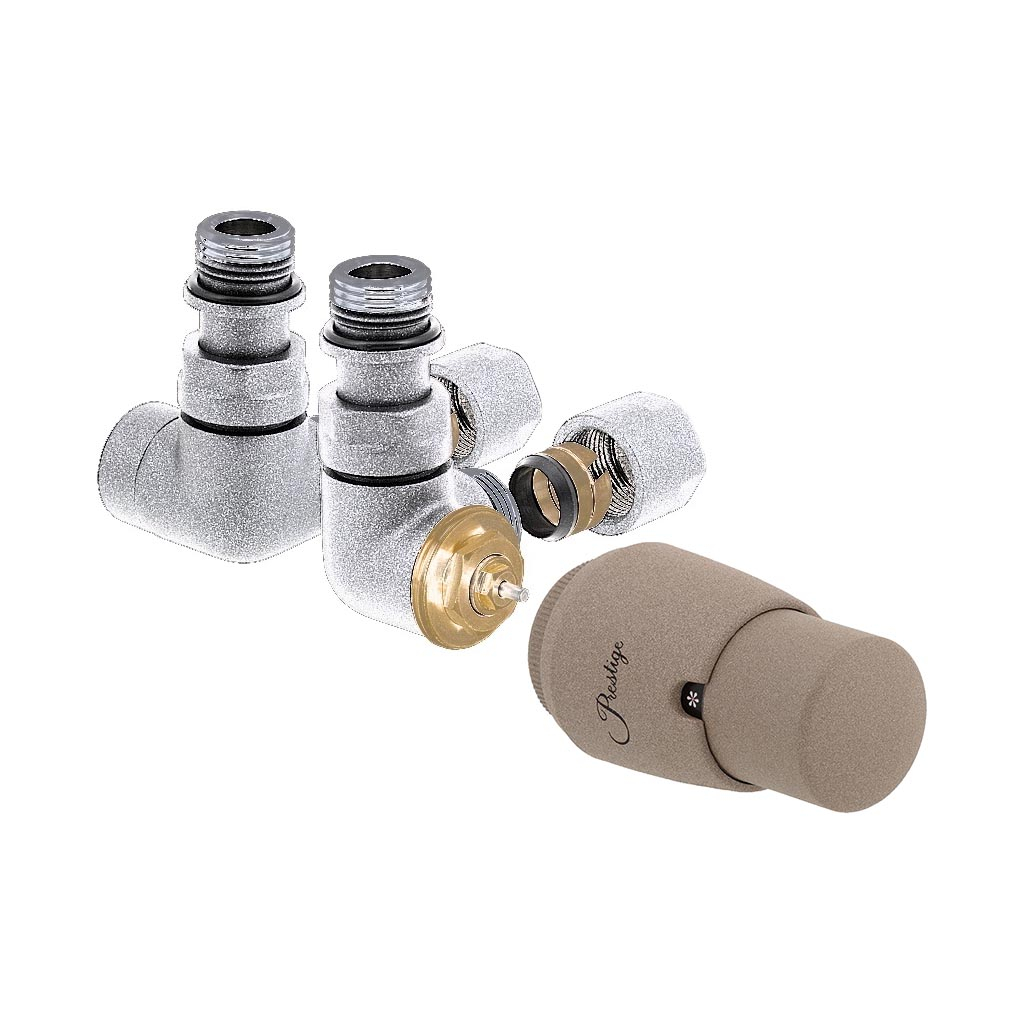

Základní sada obsahuje:

1x Ventil Vision dané barvy

1x Regulační šroubení Vision dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

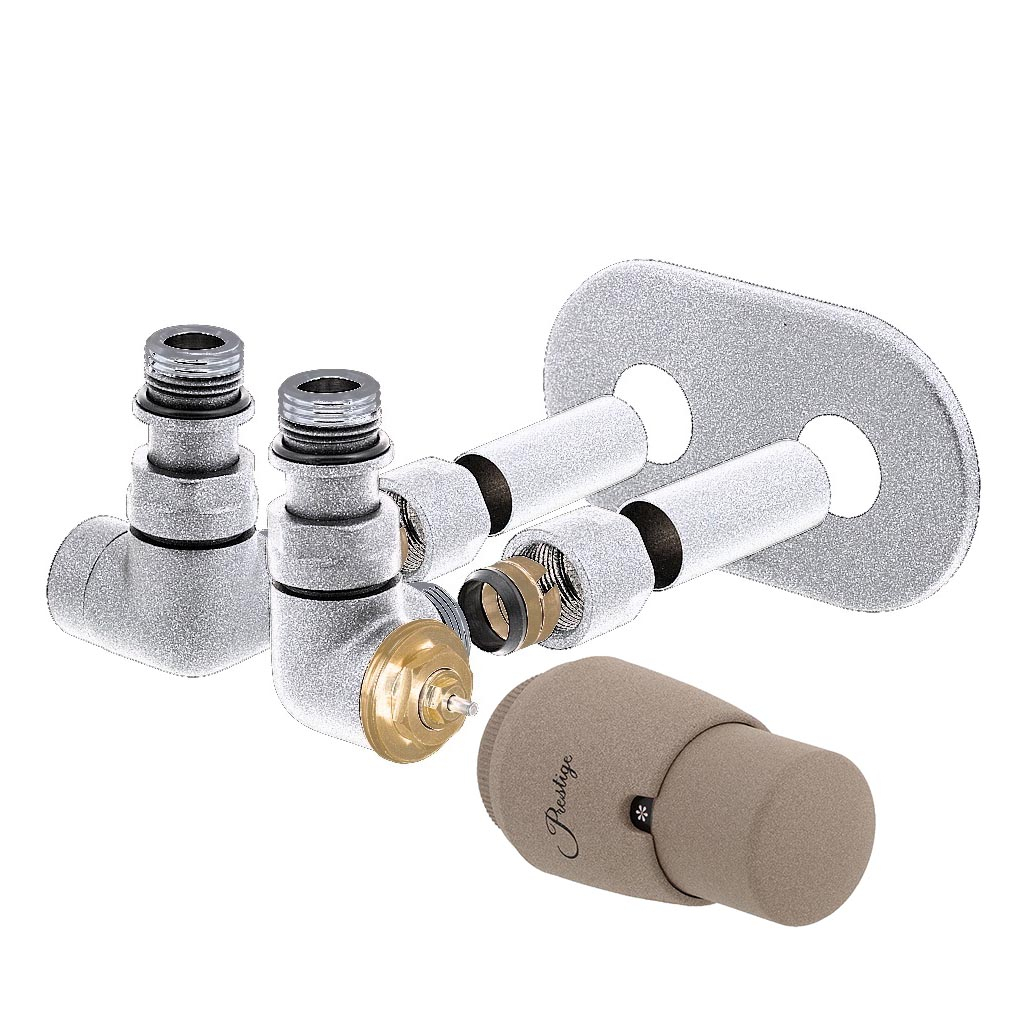

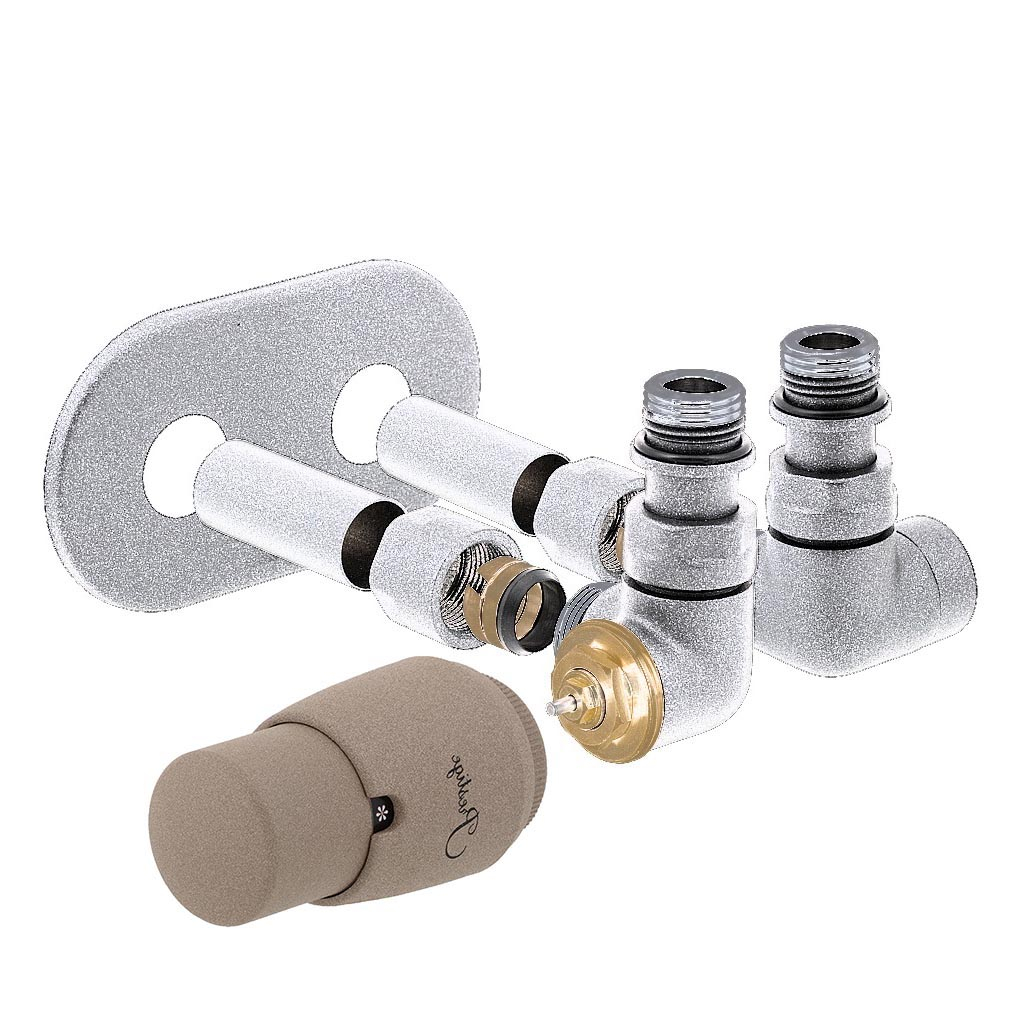

Kompletní sada obsahuje:

1x Ventil Vision dané barvy

1x Regulační šroubení Vision dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním středovým připojením k rozvodu vytápění.

  • Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
  • Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
