Designová termostatická sada VISION středová - matný chrom

Designová termostatická sada VISION středová - matný chrom

Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION ve středovém provedení slouží pro připojení otopného tělesa se středovým připojením k rozvodu.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Desková otopná tělesa se středovým připojením
  • Trubková koupelnová otopná tělesa (žebříky) se spodním středovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová termostatická sada VISION středová - matný chrom

Designová termostatická sada VISION středová - matný chrom

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základní designová termostatická sada Vision středová levá, připojení Cu 15x1mm matný chrom Vis03PCZ 3 142 Kč CAD
Základní designová termostatická sada Vision středová levá, připojení Pex-Al-Pex 16x2mm matný chrom Vis03PXZ 3 142 Kč CAD
Základní designová termostatická sada Vision středová pravá, připojení Cu 15x1mm matný chrom Vis03LCZ 3 142 Kč CAD
Základní designová termostatická sada Vision středová pravá připojení Pex-Al-Pex 16x2mm matný chrom Vis03LXZ 3 142 Kč CAD
Kompletní designová termostatická sada Vision středová levá, připojení Cu 15x1mm matný chrom Vis03PCS 4 060 Kč
Kompletní designová termostatická sada Vision středová levá, připojení Pex-Al-Pex 16x2mm matný chrom Vis03PXS 4 060 Kč
Kompletní designová termostatická sada Vision středová pravá, připojení Cu 15x1mm matný chrom Vis03LCS 4 060 Kč
Kompletní designová termostatická sada Vision středová pravá připojení Pex-Al-Pex 16x2mm matný chrom Vis03LXS 4 060 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

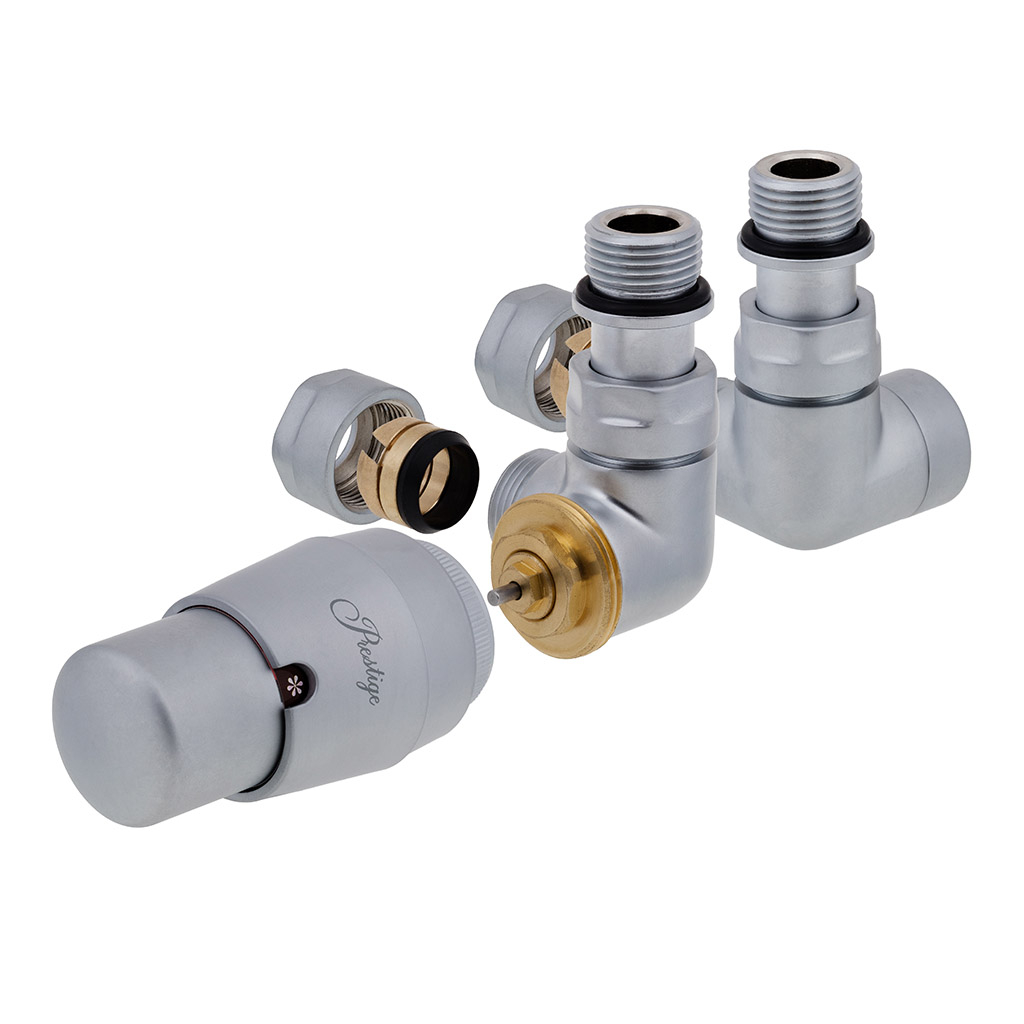

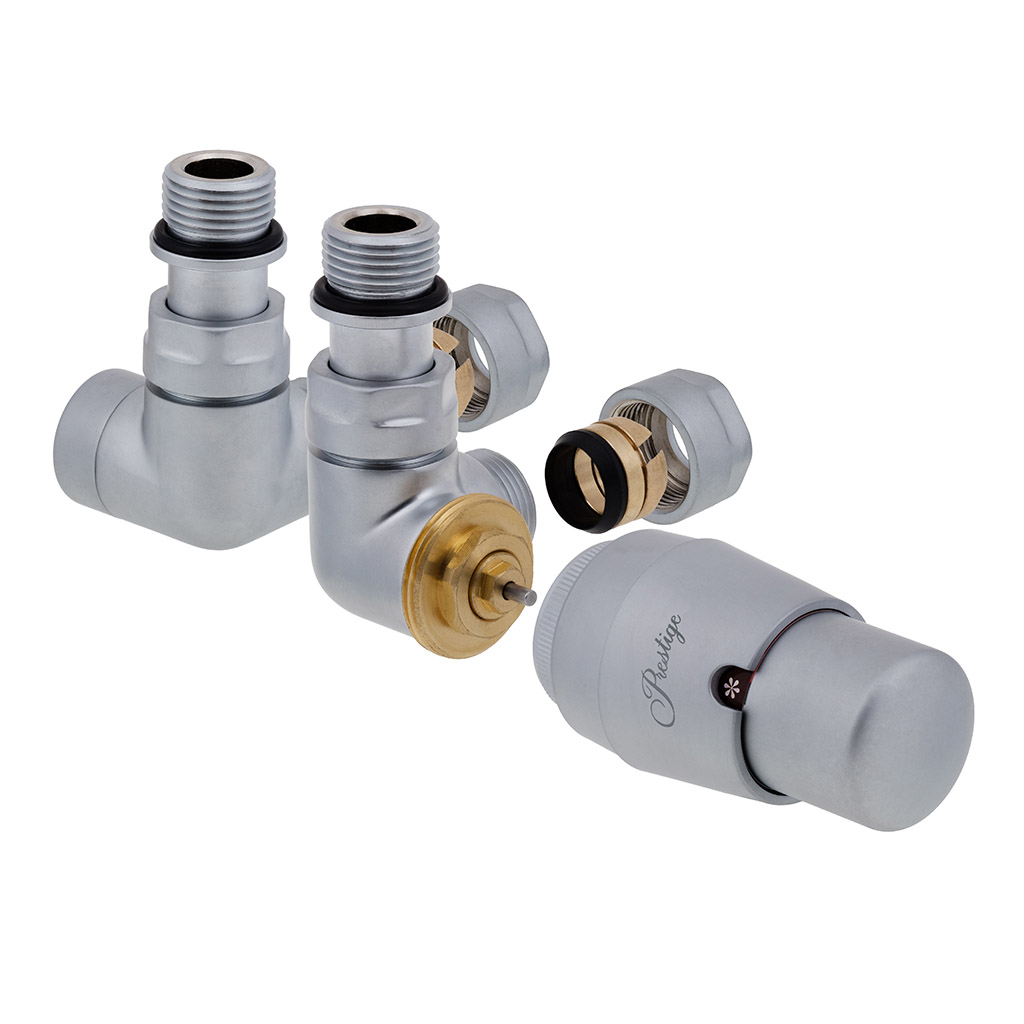

Základní sada obsahuje:

1x Ventil Vision dané barvy

1x Regulační šroubení Vision dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

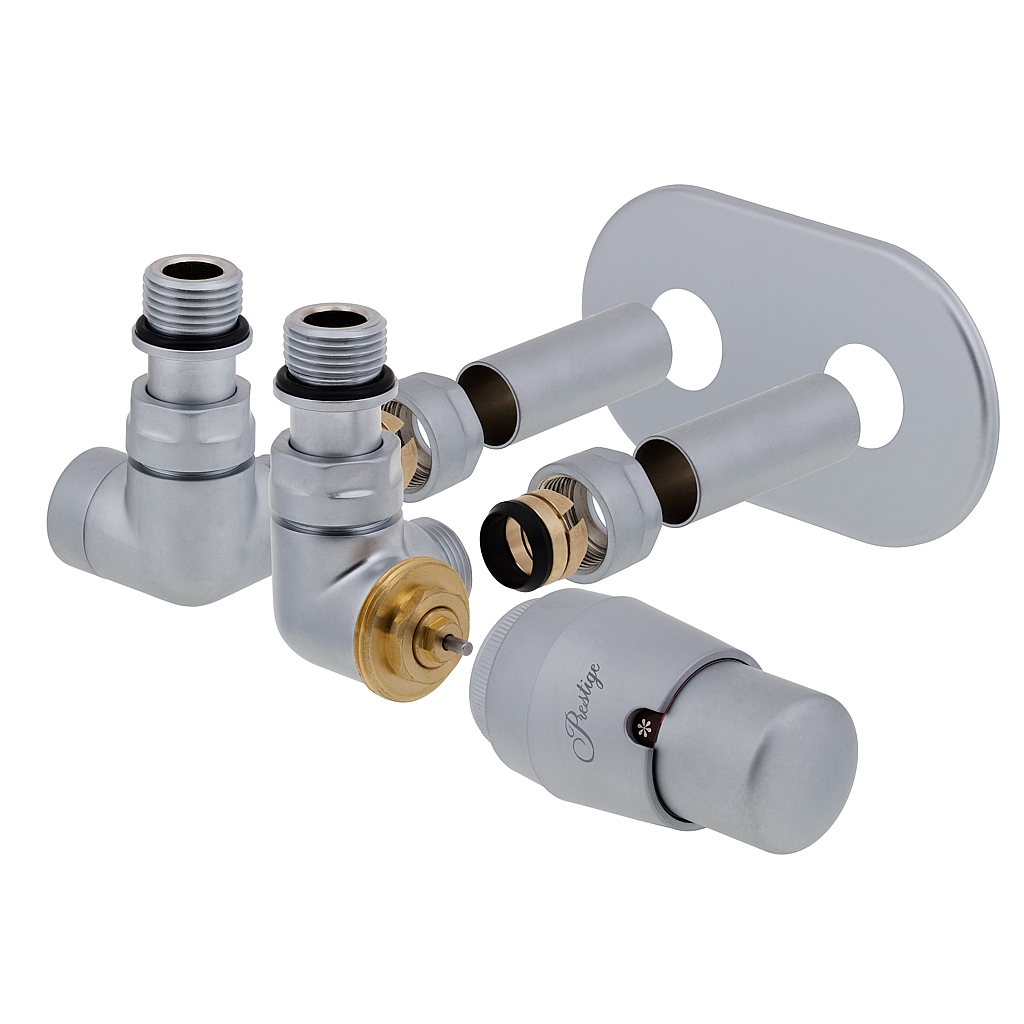

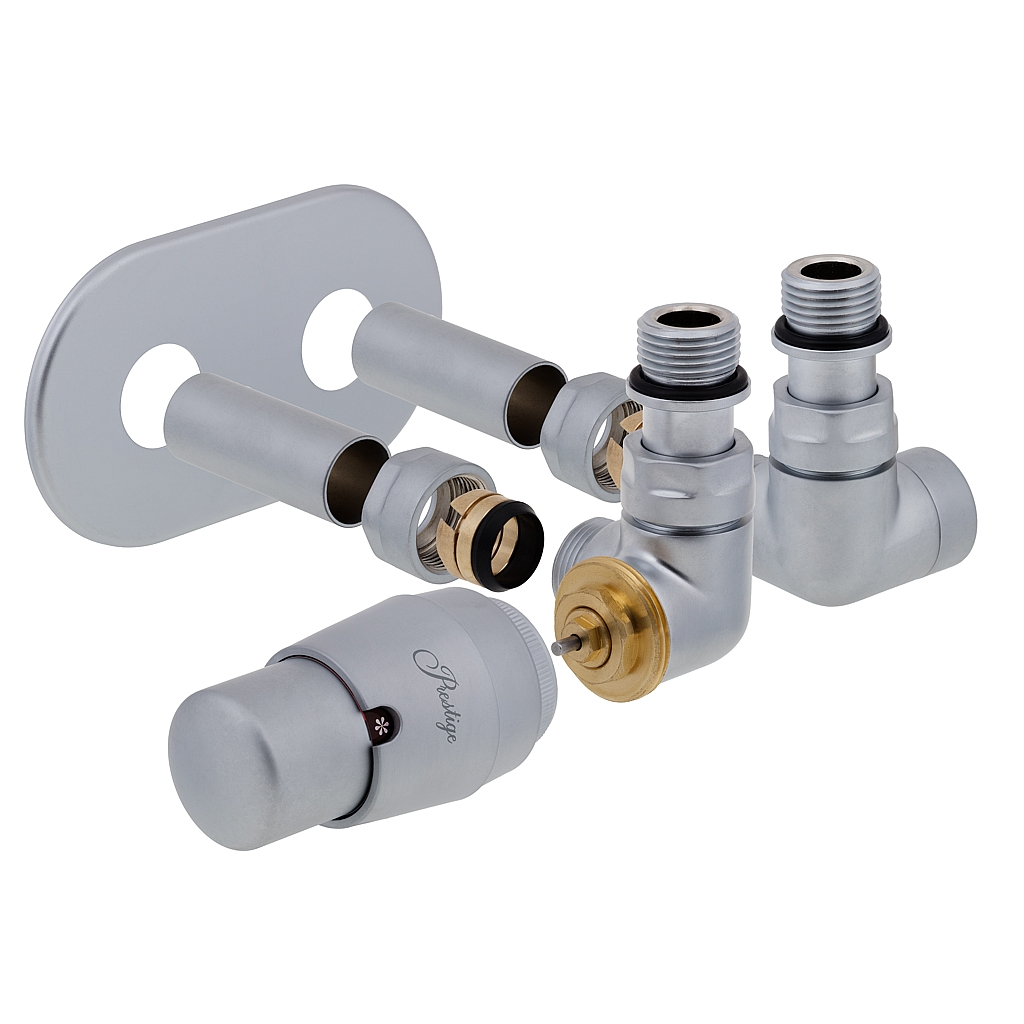

Kompletní sada obsahuje:

1x Ventil Vision dané barvy

1x Regulační šroubení Vision dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním středovým připojením k rozvodu vytápění.

  • Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
  • Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
