Designová termostatická sada INTEGRA stranová - matný křemen

Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se spodním stranovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením

antracit matný grafit

antracit lesklý grafit

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designová termostatická sada INTEGRA stranová - matný křemen

Poptat produkt

Ke stažení

Brožura designové TRV (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH

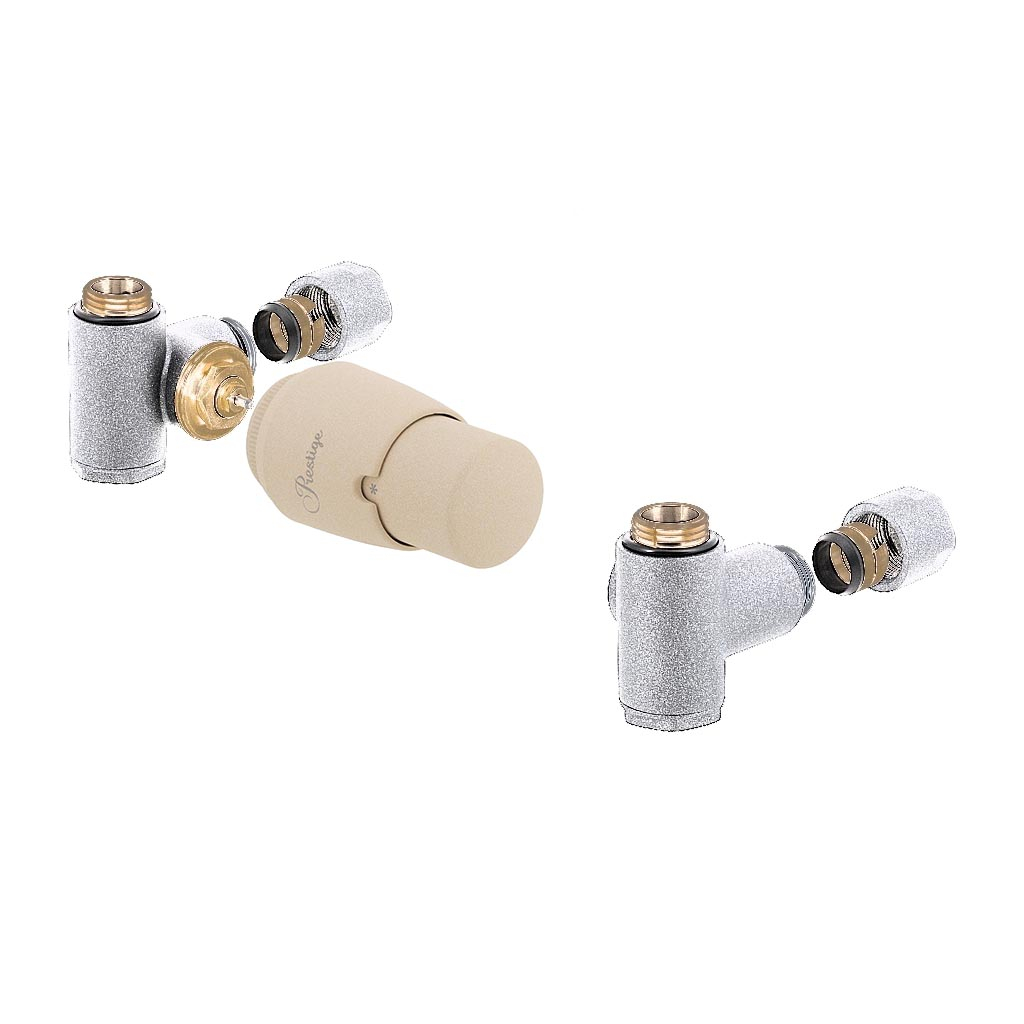

Základní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm	matný křemen	Int09LCZ	3 749 Kč
Základní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm	matný křemen	Int09LXZ	3 749 Kč

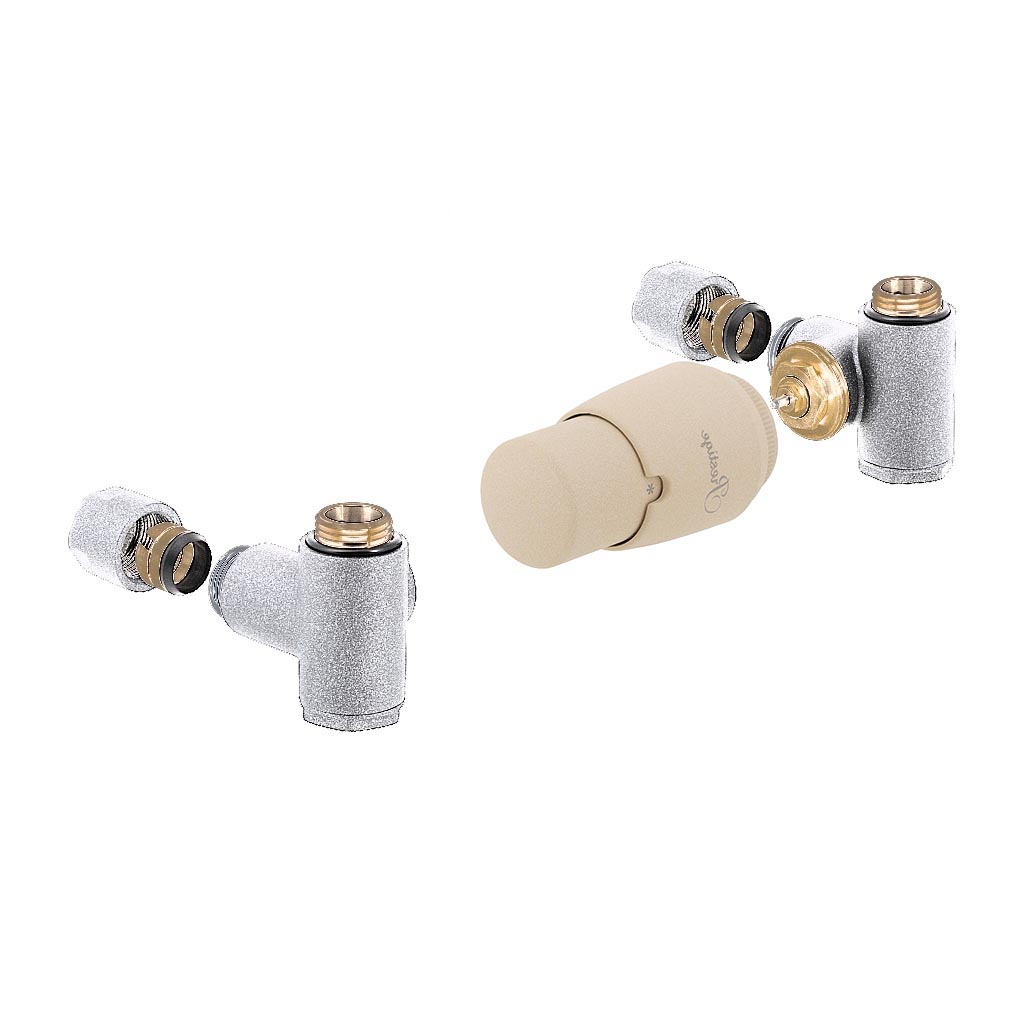

Základní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm	matný křemen	Int09PCZ	3 749 Kč
Základní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm	matný křemen	Int09PXZ	3 749 Kč

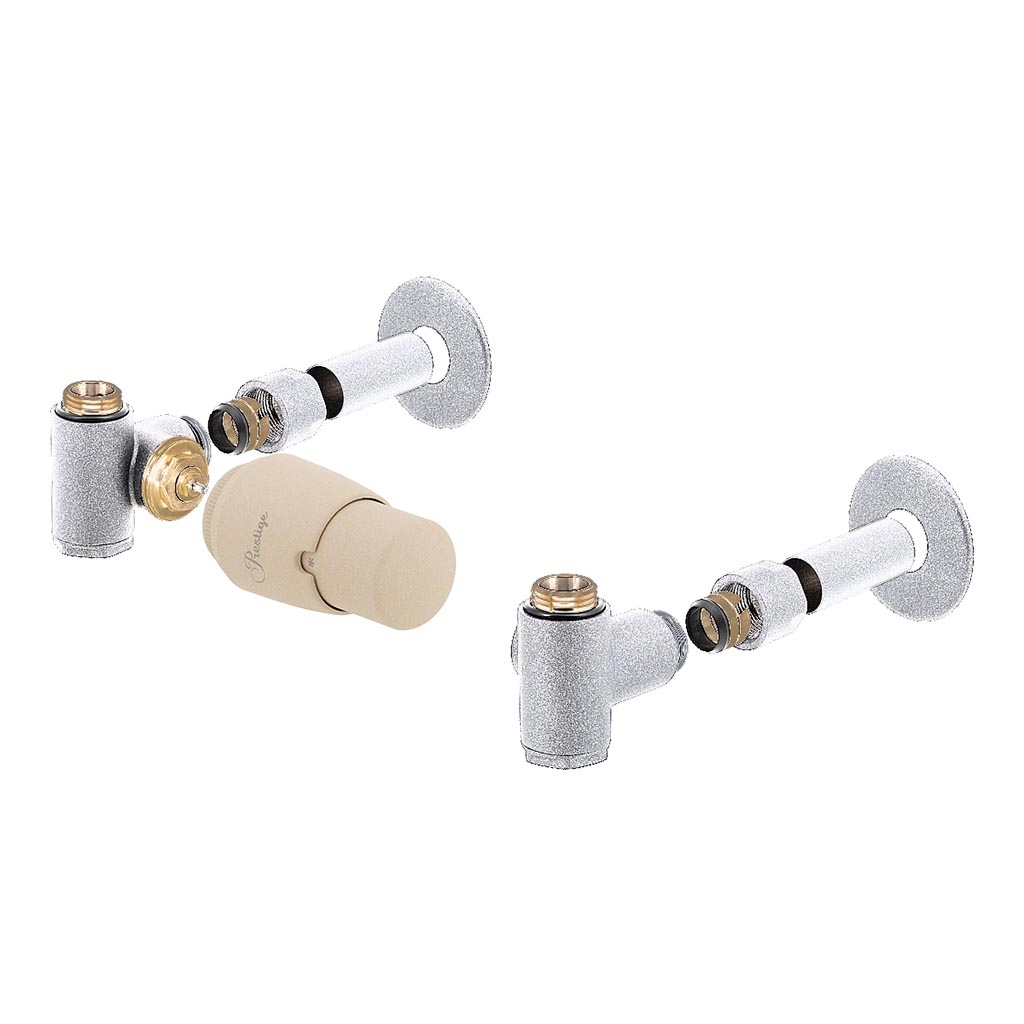

Kompletní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm	matný křemen	Int09LCK	4 479 Kč
Kompletní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm	matný křemen	Int09LXK	4 479 Kč

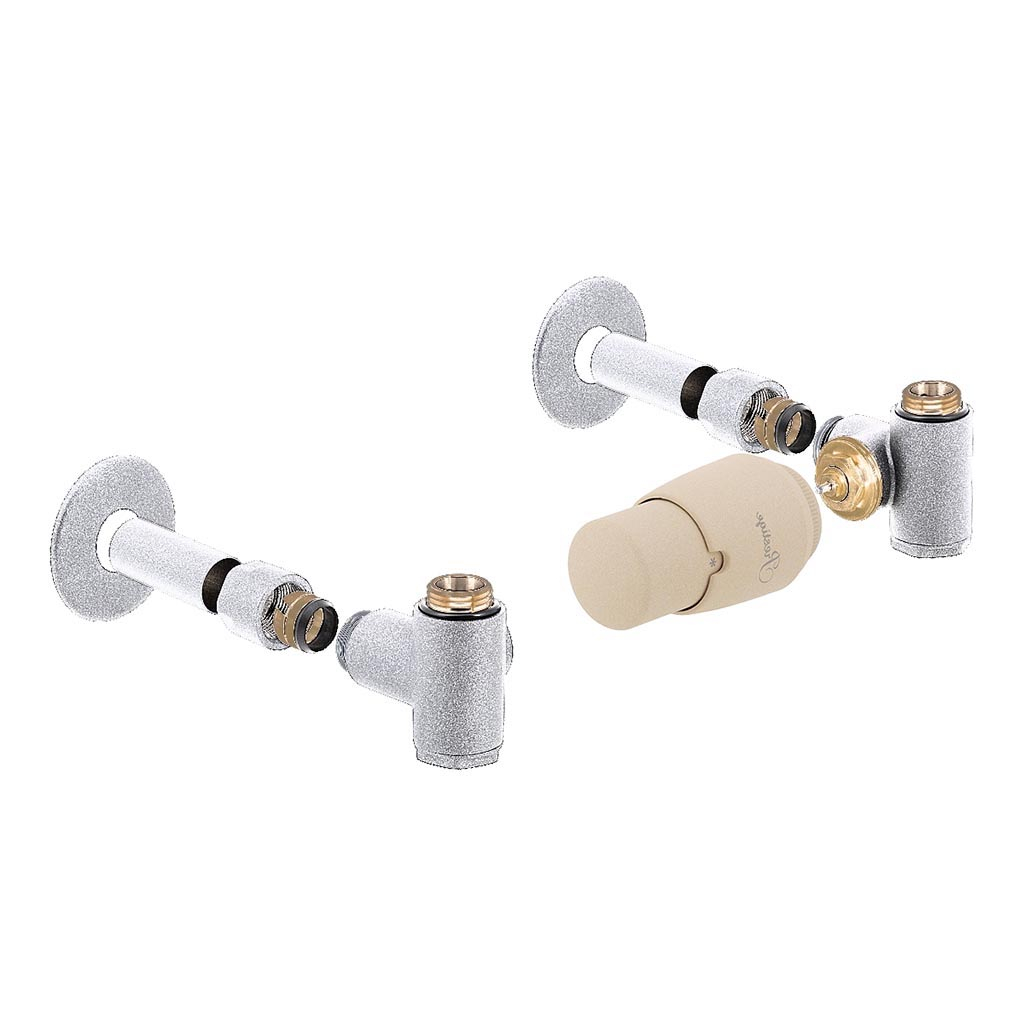

Kompletní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm	matný křemen	Int09PCK	4 479 Kč
Kompletní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm	matný křemen	Int09PXK	4 479 Kč

Popis

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením INTEGRA slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu a současně přímé instalaci elektrická topné tyče to tělesa.

Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.

Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou, jako termostatický ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou sady INTEGRA vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

Desková otopná tělesa se spodním krajním připojením
Trubková koupelnová otopná tělesa (tzn. žebříky) se spodním krajním připojením

Funkce:

Připojení otopného tělesa k rozvodu - svěrné spojky jsou součástí dodávky
Přímá instalace elektrické topné tyče do tělesa
Regulace výkonu otopného tělesa změnou průtoku
Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání
Možnost zajištění termostatické hlavice proti nežádoucí manipulaci
Protimrazová ochrana

Rozměry

DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

20 kPa

Max. uzavírací diferenční tlak

60 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Koupelnová trubková otopná tělesa - žebříky s požadavkem na osazení elektrické topné tyče

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí a regulační šroubení INTEGRA slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu vytápění a současně přímé instalaci elektrická topné tyče do tělesa.

Kvalitní povrchová úprava v jedné z dvanácti dostupných barev a velmi snadné osazení topné tyče umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
Užitečnou funkcí je možnost uzavření při výměně otopného tělesa nebo dodatečné instalaci topné tyče do tělesa, a to bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
