Designová termostatická sada INTEGRA stranová - antracit matný grafit

Designová termostatická sada INTEGRA stranová - antracit matný grafit

Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se spodním stranovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
Designová termostatická sada INTEGRA stranová - antracit matný grafit

Designová termostatická sada INTEGRA stranová - antracit matný grafit

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm antracit matný grafit Int05LCZ 3 626 Kč
Základní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm antracit matný grafit Int05LXZ 3 626 Kč
Základní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm antracit matný grafit Int05PCZ 3 626 Kč
Základní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm antracit matný grafit Int05PXZ 3 626 Kč
Kompletní designová termostatická sada Integra stranová levá, připojení Cu 15x1mm antracit matný grafit Int05LCK 4 357 Kč
Kompletní designová termostatická sada Integra stranová levá, připojení Pex-Al-Pex 16x2mm antracit matný grafit Int05LXK 4 357 Kč
Kompletní designová termostatická sada Integra stranová pravá, připojení Cu 15x1mm antracit matný grafit Int05PCK 4 357 Kč
Kompletní designová termostatická sada Integra stranová pravá připojení Pex-Al-Pex 16x2mm antracit matný grafit Int05PXK 4 357 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

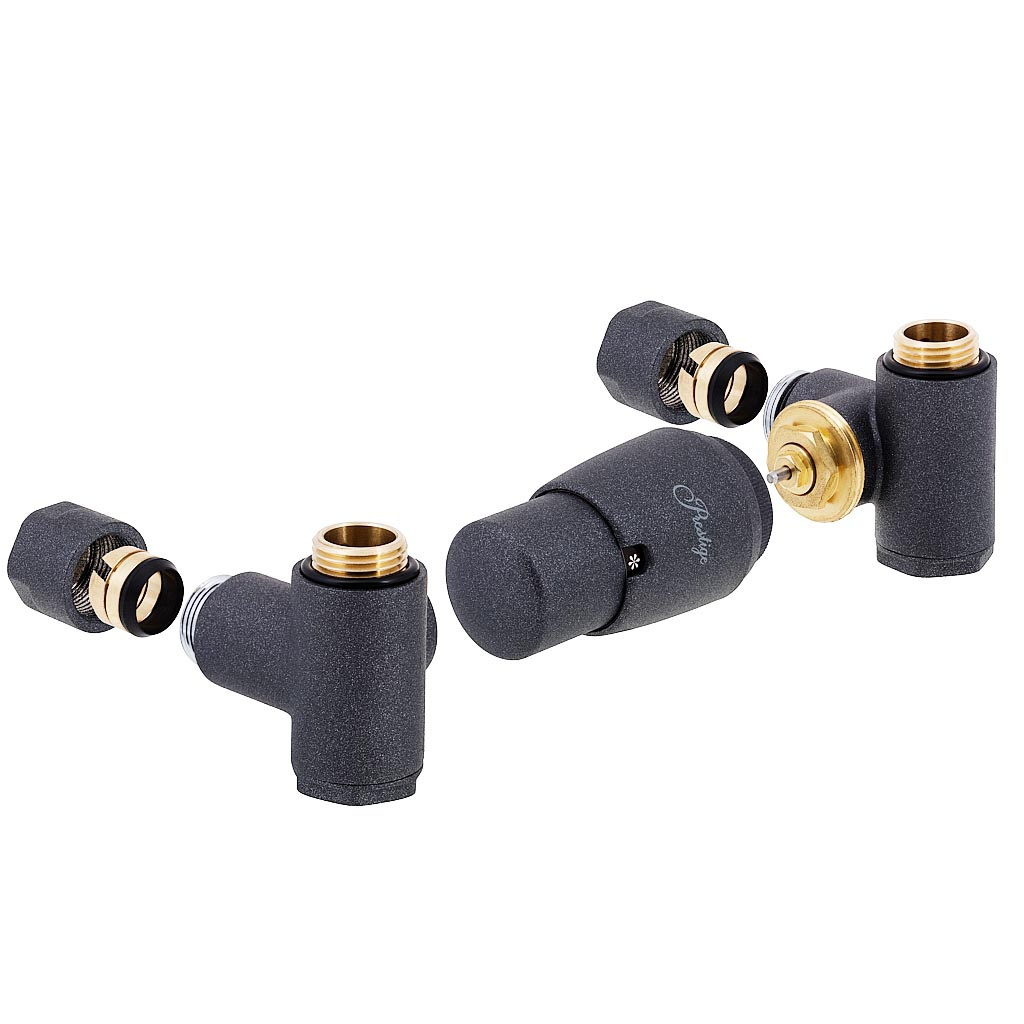

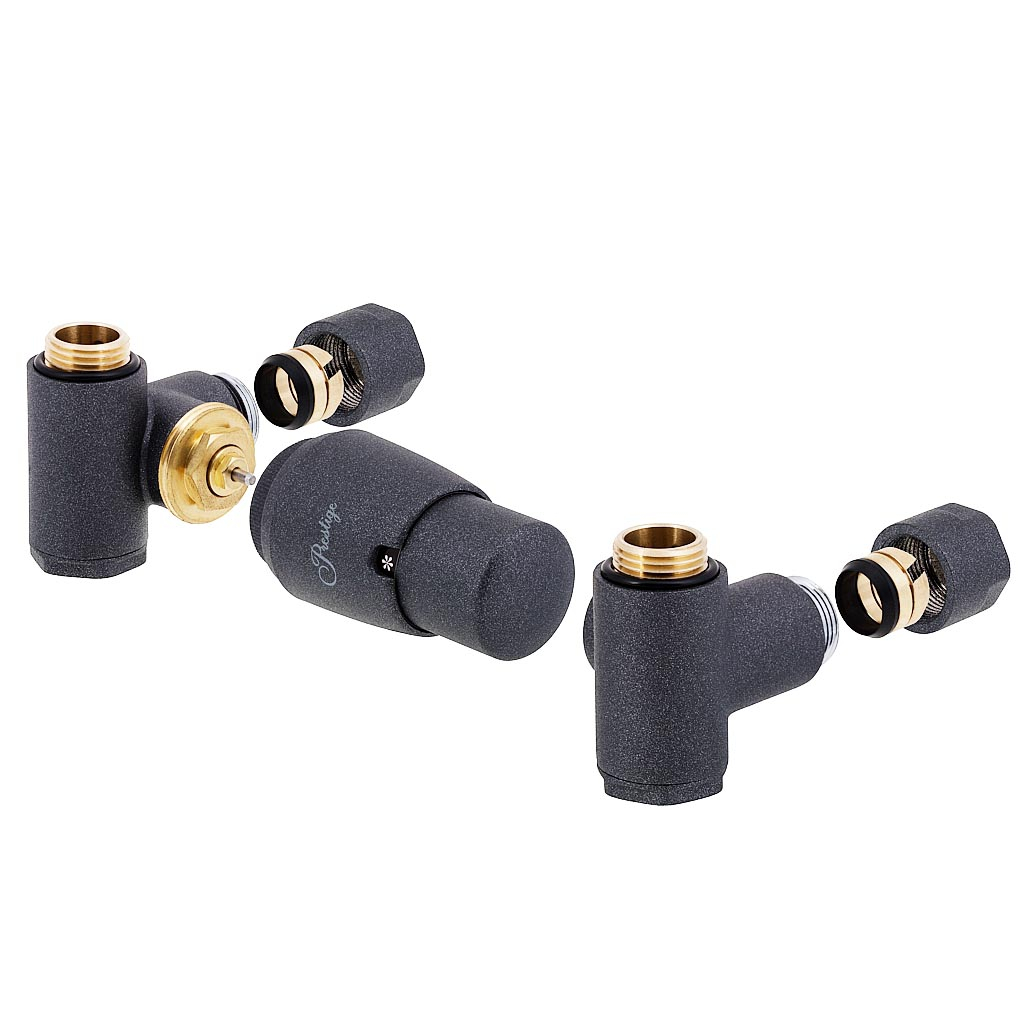

Základní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

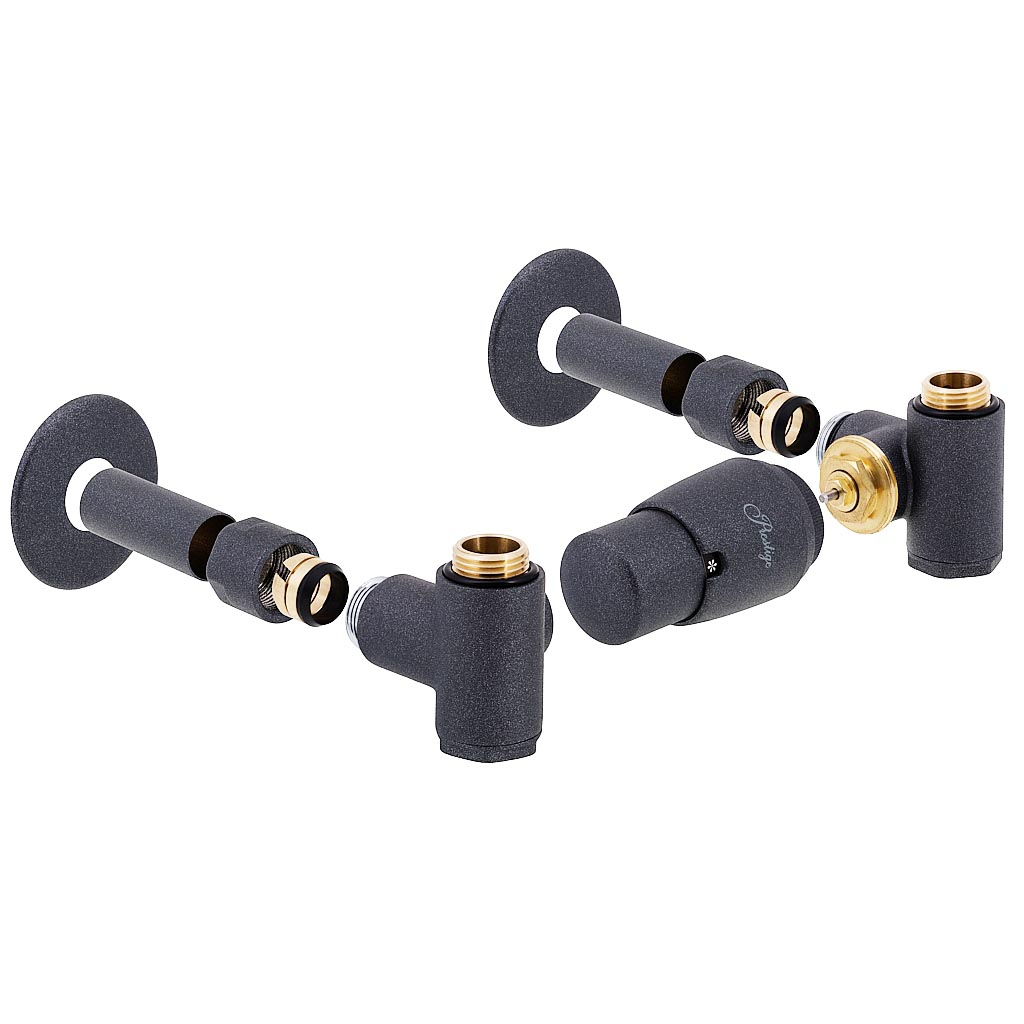

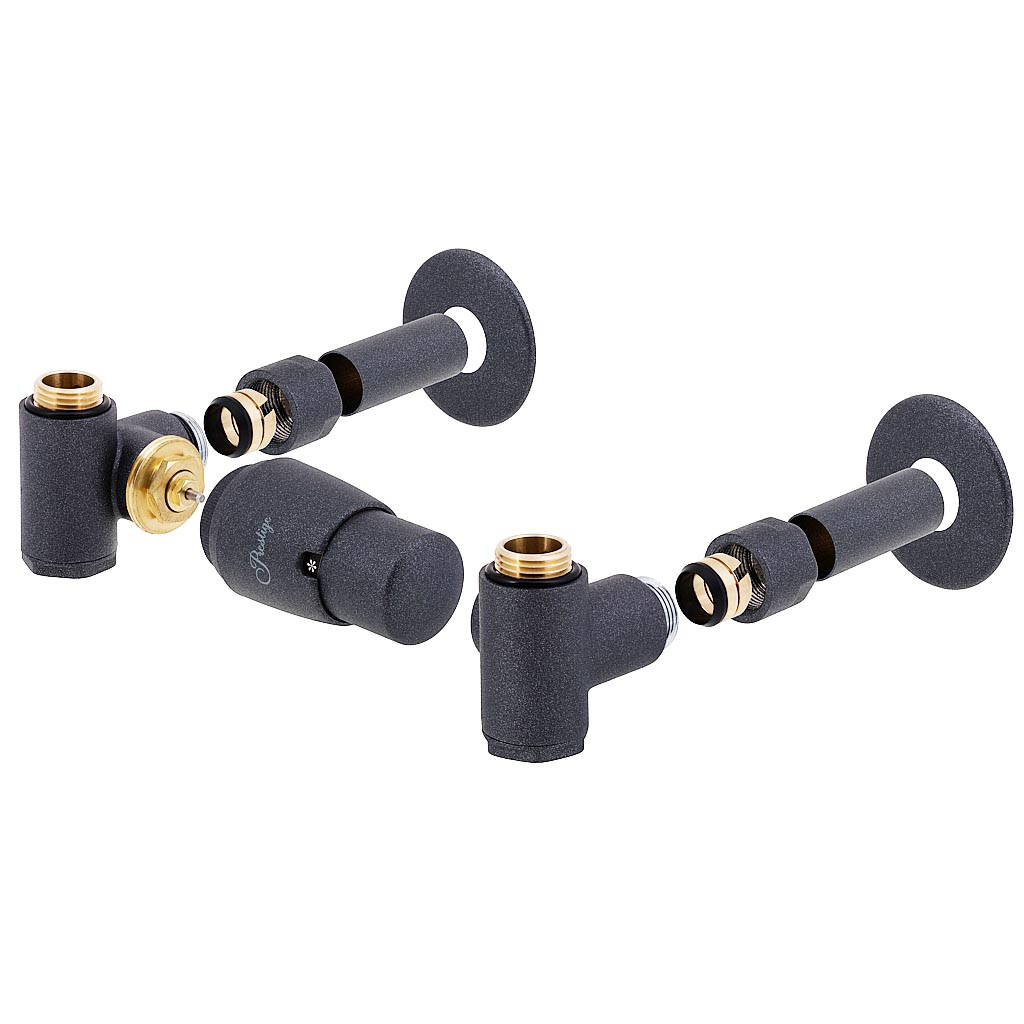

Kompletní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Koupelnová trubková otopná tělesa - žebříky s požadavkem na osazení elektrické topné tyče

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí a regulační šroubení INTEGRA slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu vytápění a současně přímé instalaci elektrická topné tyče do tělesa.

  • Kvalitní povrchová úprava v jedné z dvanácti dostupných barev a velmi snadné osazení topné tyče umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
  • Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa nebo dodatečné instalaci topné tyče do tělesa, a to bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
