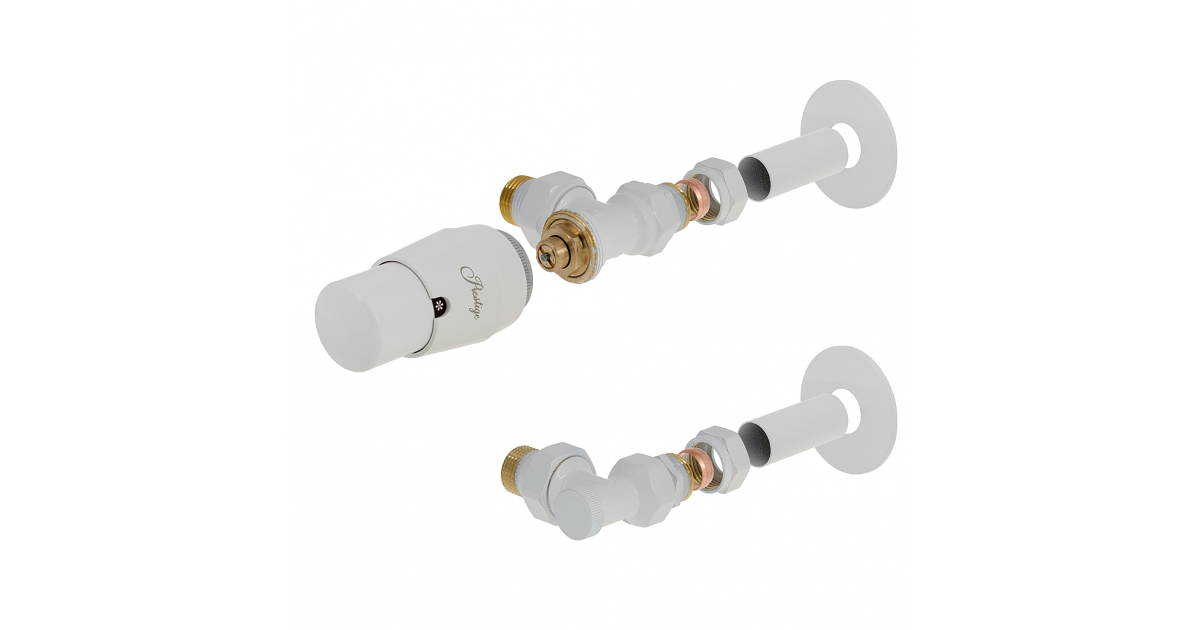

Designová termostatická sada ELEGANT - bílá

Designová termostatická sada ELEGANT - bílá

Designový přímý nebo rohový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením ELEGANT slouží pro připojení deskového nebo článkového otopného tělesa k rozvodu.

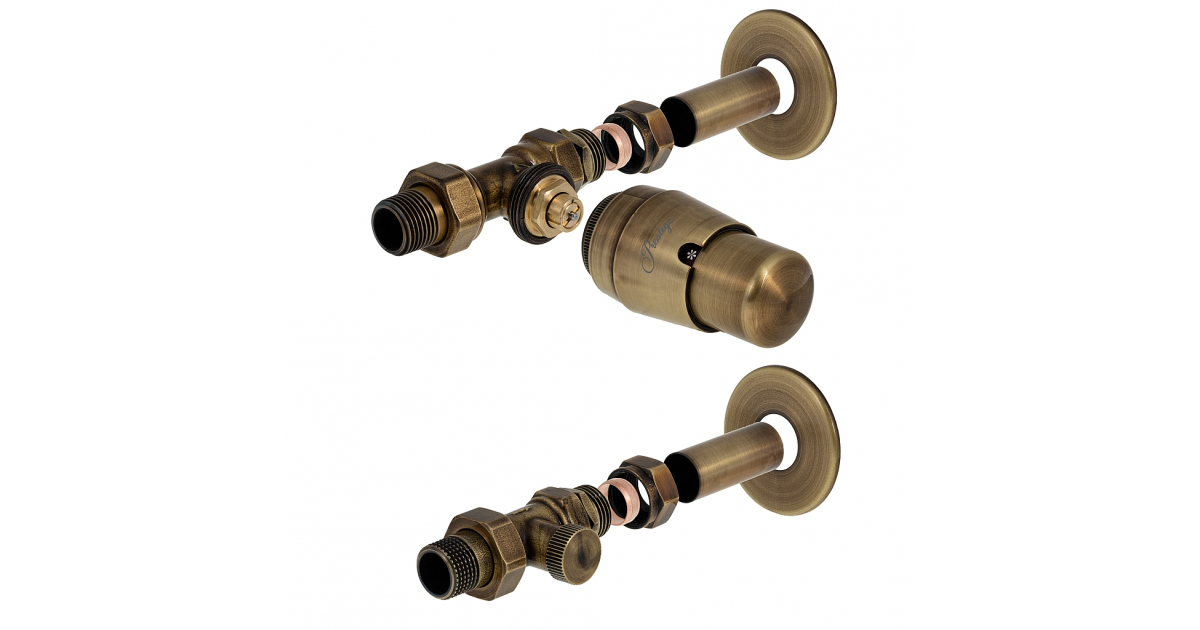

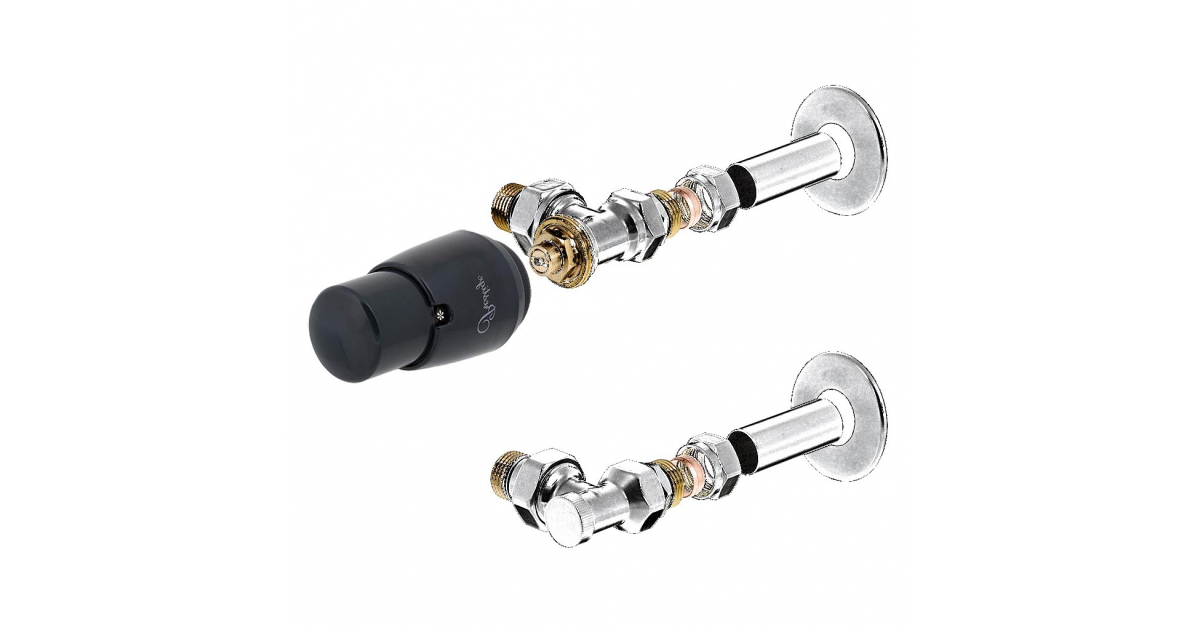

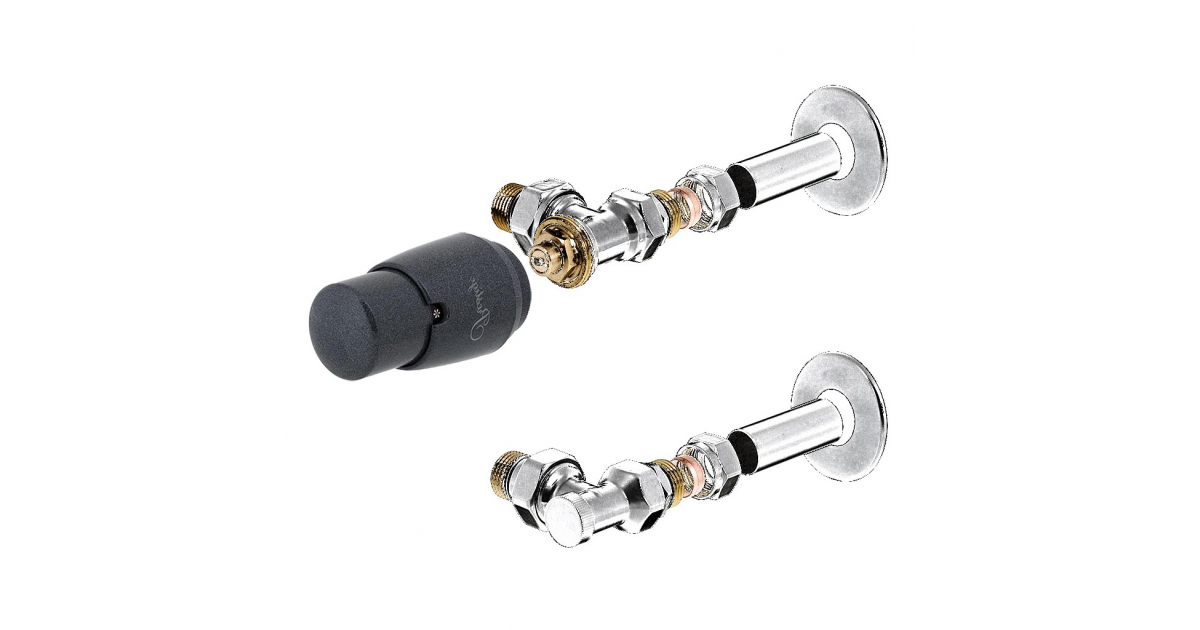

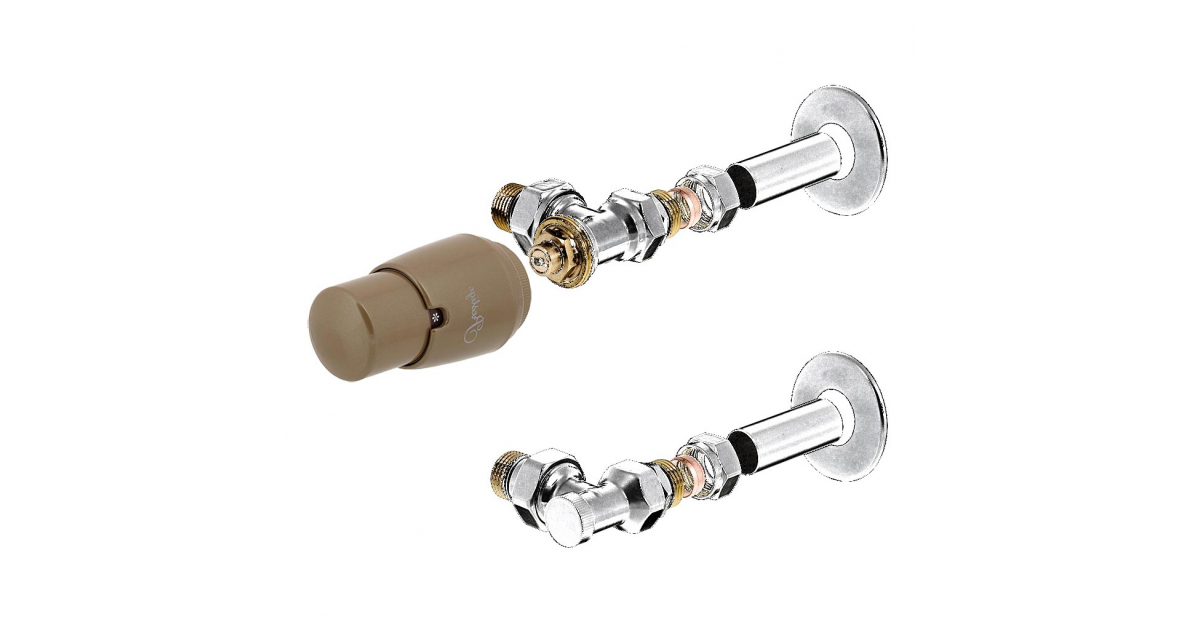

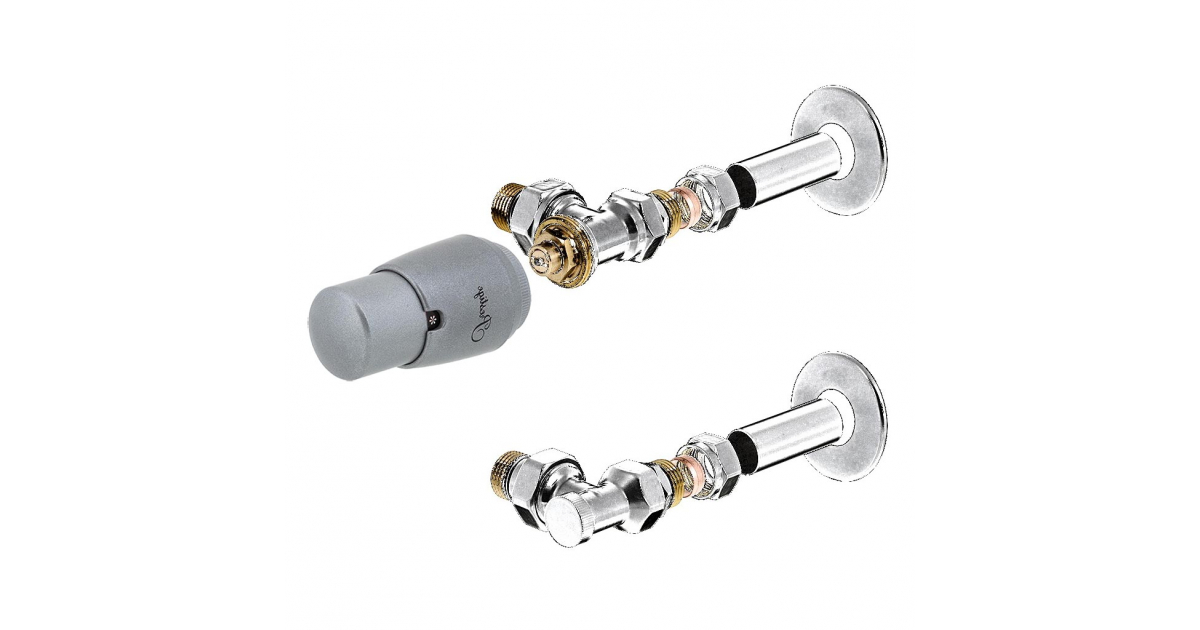

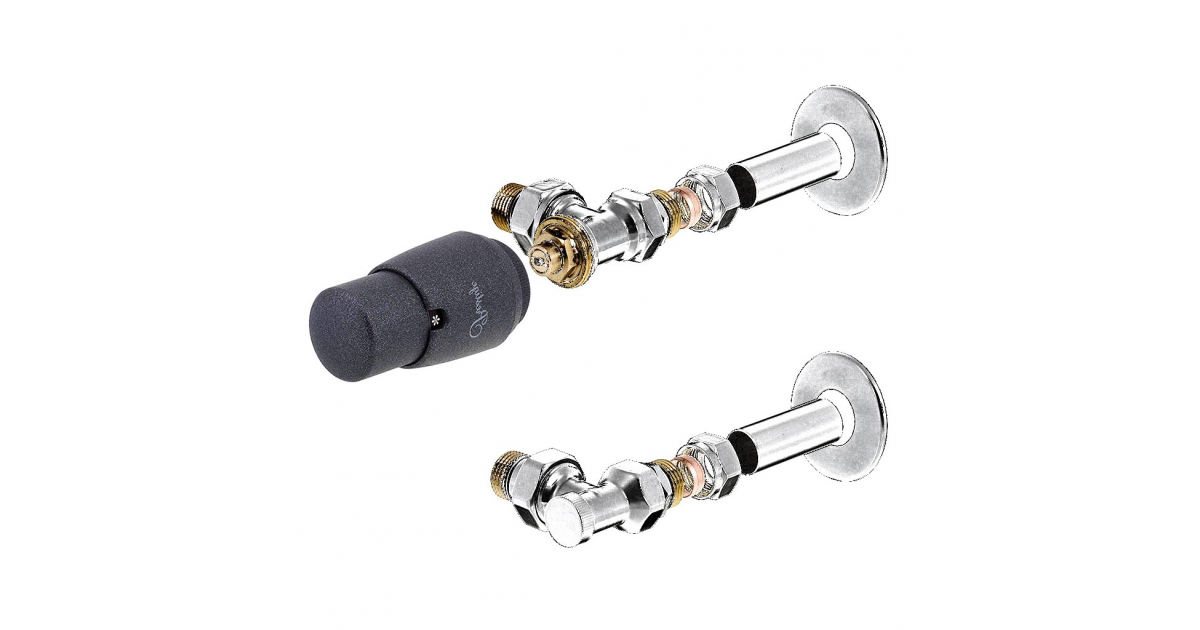

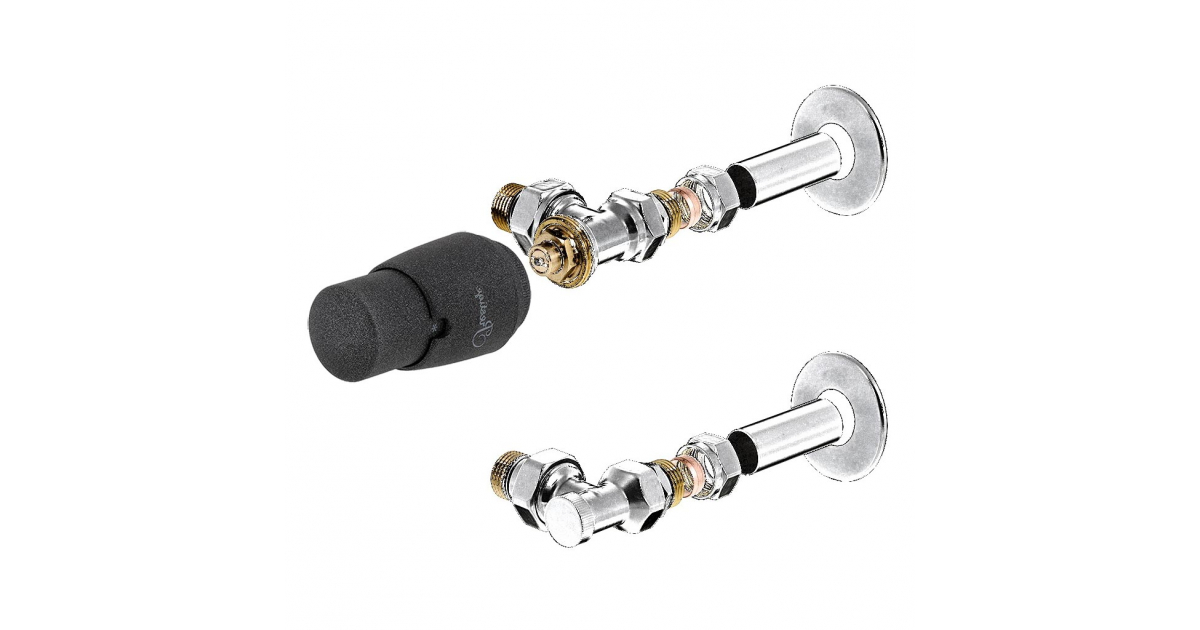

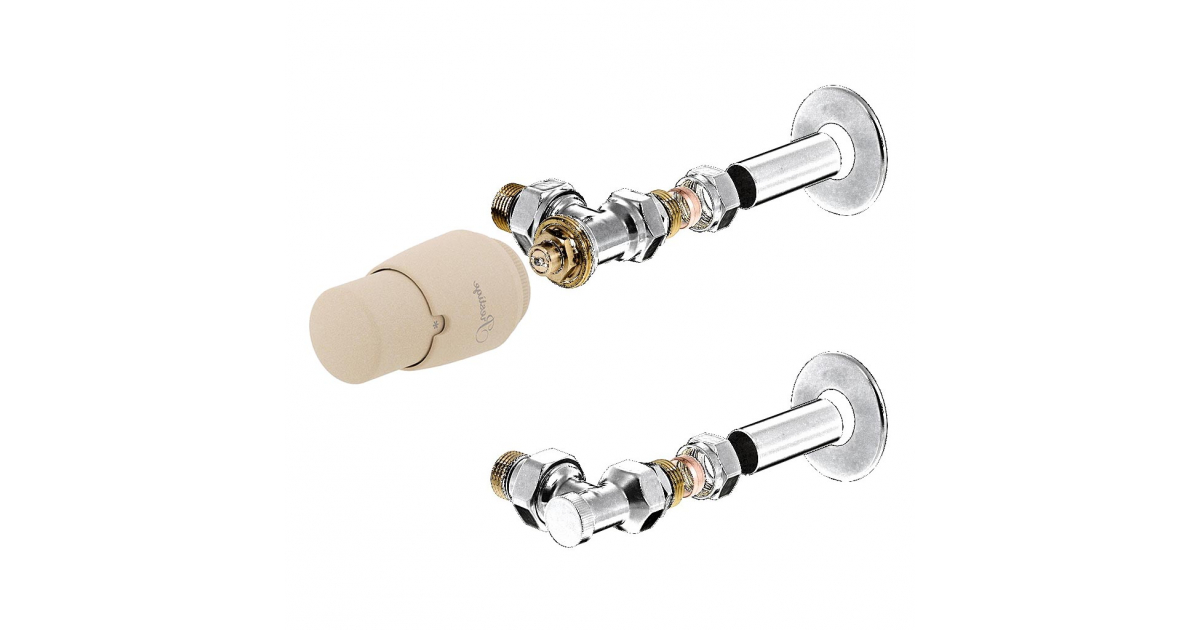

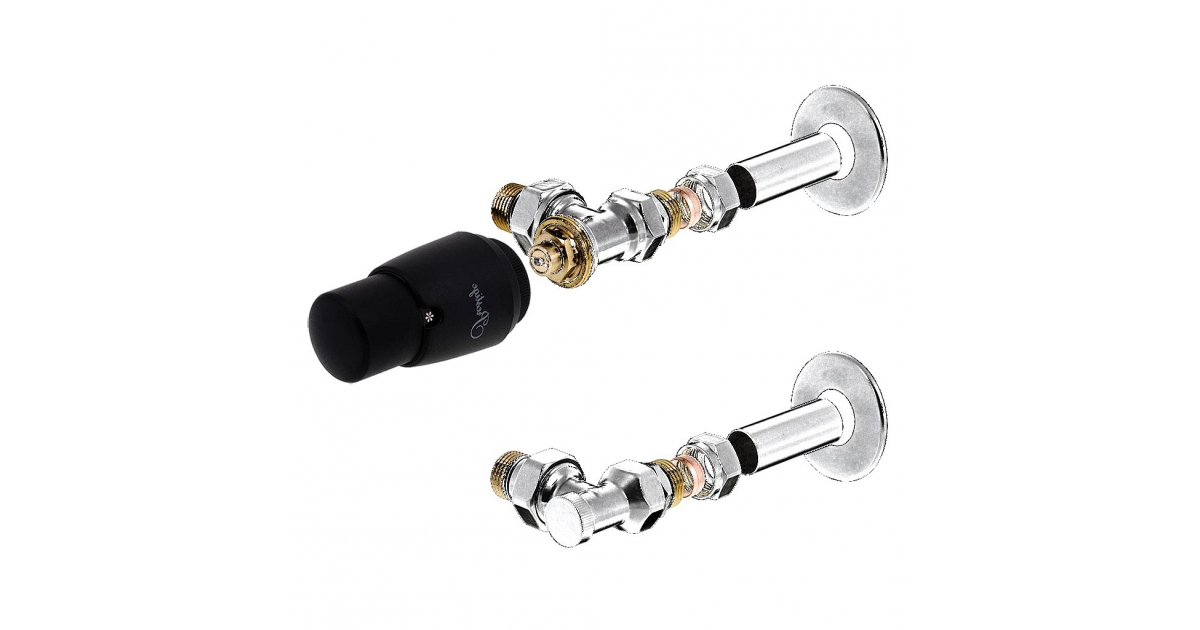

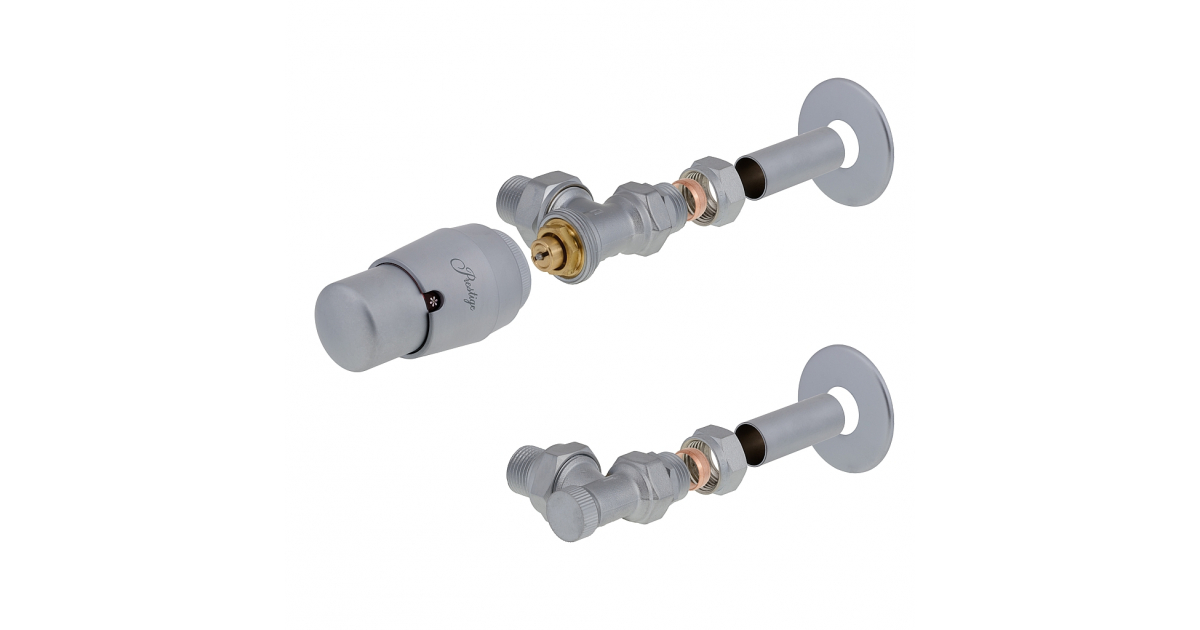

Všechny viditelné části sady (ventil, šroubení, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Oblast použití:

  • Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu
  • Desková otopná tělesa
  • Článková otopná tělesa

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová termostatická sada ELEGANT - bílá

Designová termostatická sada ELEGANT - bílá

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Kompletní designová termostatická sada Elegant přímá, připojení Cu 15x1mm bílá Ele06PC 2 536 Kč
Kompletní designová termostatická sada Elegant přímá, připojení Pex-Al-Pex 16x2mm bílá Ele06PX 2 536 Kč
Kompletní designová termostatická sada Elegant rohová, připojení Cu 15x1mm bílá Ele06RC 2 536 Kč
Kompletní designová termostatická sada Elegant rohová, připojení Pex-Al-Pex 16x2mm bílá Ele06RX 2 536 Kč

Popis

Designový přímý nebo rohový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením ELEGANT slouží pro připojení deskového nebo článkového otopného tělesa k rozvodu. Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.

Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou, jako termostatický ventil a regulační šroubení.



Oblast použití:

  • Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu
  • Desková otopná tělesa
  • Článková otopná tělesa

Funkce:

  • Připojení otopného tělesa k rozvodu - svěrné spojky jsou součástí dodávky
  • Regulace výkonu otopného tělesa změnou průtoku
  • Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
  • Možnost zajištění termostatické hlavice proti nežádoucí manipulaci
  • Protimrazová ochrana
Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Článková otopná tělesa

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením ELEGANT slouží pro připojení deskového nebo článkového otopného tělesa k rozvodu vytápění.

  • Kvalitní povrchová úprava v jedné z šestnácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design.
  • Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
