Designová termostatická sada ELEGANT - tmavý matný grafit

Designová termostatická sada ELEGANT - tmavý matný grafit

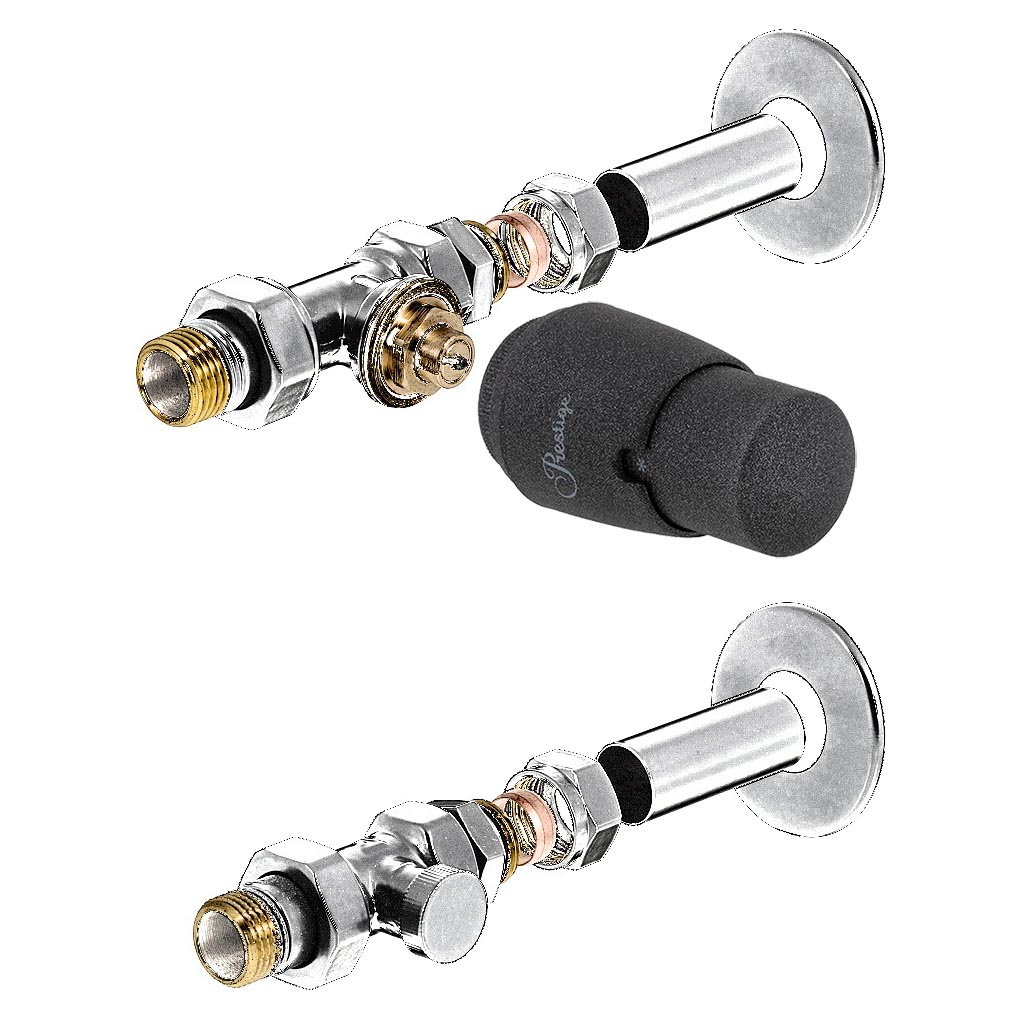

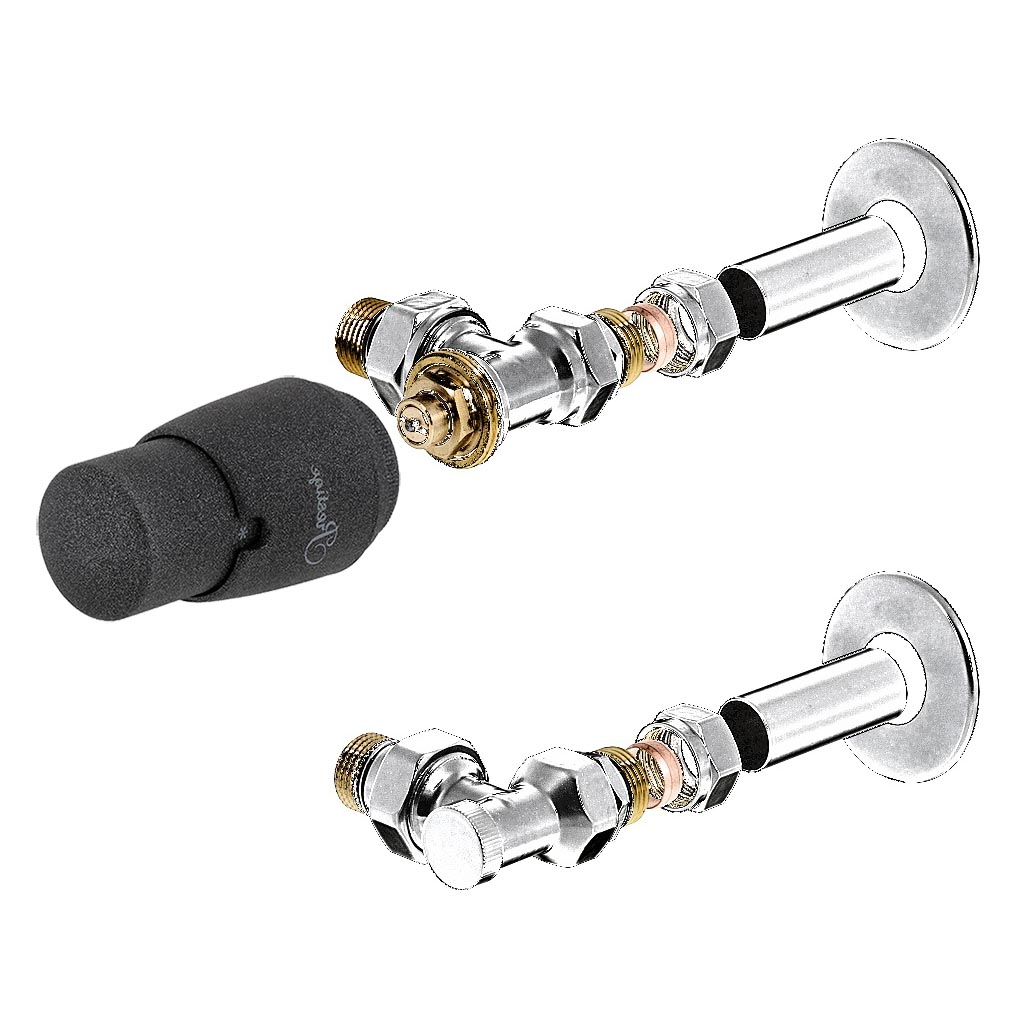

Designový přímý nebo rohový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením ELEGANT slouží pro připojení deskového nebo článkového otopného tělesa k rozvodu.

Všechny viditelné části sady (ventil, šroubení, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Oblast použití:

  • Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu
  • Desková otopná tělesa
  • Článková otopná tělesa

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová termostatická sada ELEGANT - tmavý matný grafit

Designová termostatická sada ELEGANT - tmavý matný grafit

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Kompletní designová termostatická sada Elegant přímá, připojení Cu 15x1mm tmavý matný grafit Ele15PC 3 445 Kč
Kompletní designová termostatická sada Elegant přímá, připojení Pex-Al-Pex 16x2mm tmavý matný grafit Ele15PX 3 445 Kč
Kompletní designová termostatická sada Elegant rohová, připojení Cu 15x1mm tmavý matný grafit Ele15RC 3 445 Kč
Kompletní designová termostatická sada Elegant rohová, připojení Pex-Al-Pex 16x2mm tmavý matný grafit Ele15RX 3 445 Kč

Popis

Designový přímý nebo rohový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením ELEGANT slouží pro připojení deskového nebo článkového otopného tělesa k rozvodu. Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.

Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou, jako termostatický ventil a regulační šroubení.



Oblast použití:

  • Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu
  • Desková otopná tělesa
  • Článková otopná tělesa

Funkce:

  • Připojení otopného tělesa k rozvodu - svěrné spojky jsou součástí dodávky
  • Regulace výkonu otopného tělesa změnou průtoku
  • Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
  • Možnost zajištění termostatické hlavice proti nežádoucí manipulaci
  • Protimrazová ochrana
Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Článková otopná tělesa

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením ELEGANT slouží pro připojení deskového nebo článkového otopného tělesa k rozvodu vytápění.

  • Kvalitní povrchová úprava v jedné z šestnácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design.
  • Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
