Designová sada VISION RTL středová - černá

Designová sada VISION RTL středová - černá

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Pozor, nezaměňovat s termostatickým ventilem, který naleznete zde

Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
  • Trubková koupelnová otopná tělesa (žebříky) se středovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová sada VISION RTL středová - černá

Designová sada VISION RTL středová - černá

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG

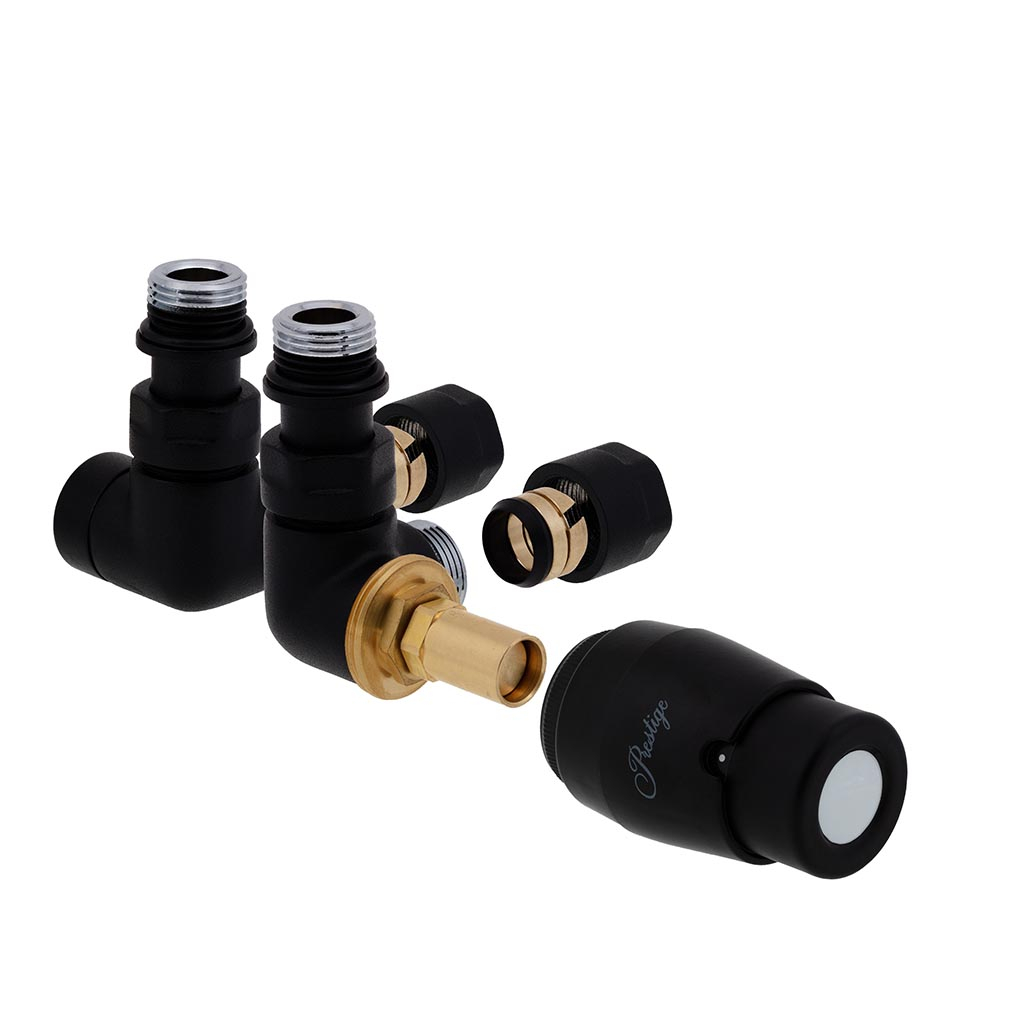

Základní designová sada Vision RTL středová levá, připojení Cu 15x1mm černá RtlV24PCZ 2 971 Kč
Základní designová sada Vision RTL středová levá, připojení Pex-Al-Pex 16x2mm černá RtlV24PXZ 2 971 Kč

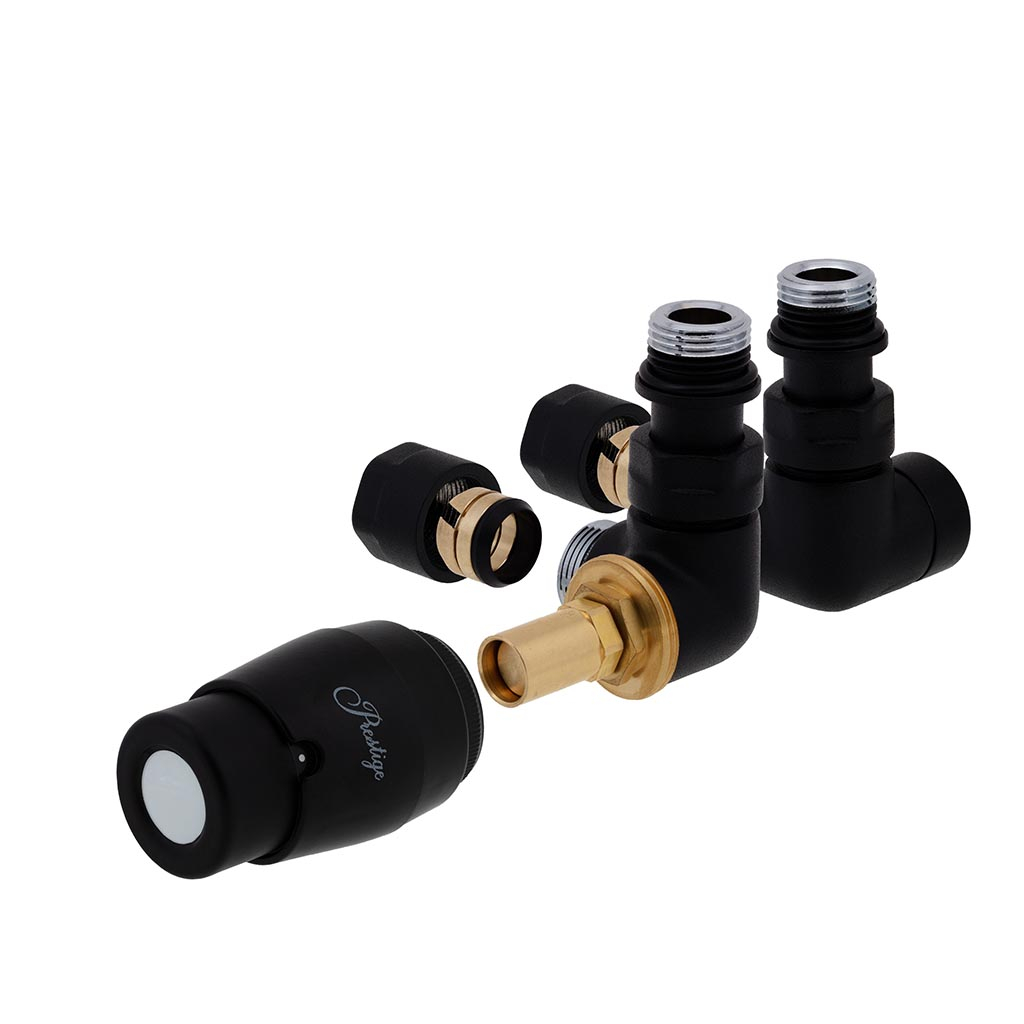

Základní designová sada Vision RTL středová pravá, připojení Cu 15x1mm černá RtlV24LCZ 2 971 Kč
Základní designová sada Vision RTL středová pravá připojení Pex-Al-Pex 16x2mm černá RtlV24LXZ 2 971 Kč

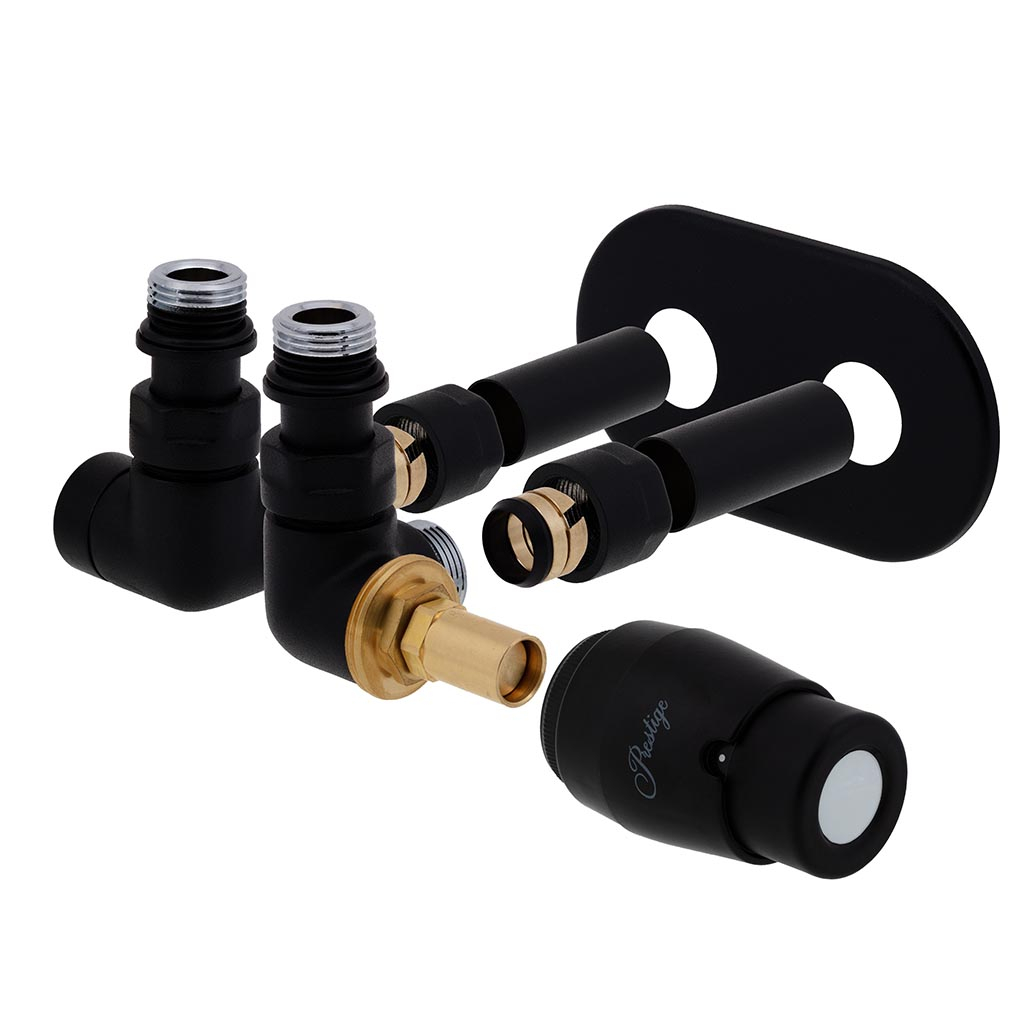

Kompletní designová sada Vision RTL středová levá, připojení Cu 15x1mm černá RtlV24PCS 3 936 Kč
Kompletní designová sada Vision RTL středová levá, připojení Pex-Al-Pex 16x2mm černá RtlV24PXS 3 936 Kč
Kompletní designová sada Vision RTL středová pravá, připojení Cu 15x1mm černá RtlV24LCS 3 936 Kč
Kompletní designová sada Vision RTL středová pravá připojení Pex-Al-Pex 16x2mm černá RtlV24LXS 3 936 Kč

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

Součástí dodávky je RTL hlavice s teplotním rozsahem nastavení vratné vody 10-50°C se stejnou povrchovou úpravou jako RTL ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily VISION RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

  • Trubková otopná tělesa (žebříky) se středovým připojením

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
Rozměry DN 15
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 90 °C
Min. pracovní teplota 5 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Menší okruhy podlahového topení - cca 20 m2
  • Koupelnová trubková otopná tělesa - žebříky se středovým připojením

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.

Levé provedení:   RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení:   RTL hlavice vpravo při čelním pohledu na otopné těleso
