Designová sada VISION RTL středová - antracit matný grafit

Designová sada VISION RTL středová - antracit matný grafit

Designové RTL ventily pro omezení teploty zpátečky z otopného tělesa / omezení vstupní teploty vody do okruhu podlahového vytápění. Pozor, nezaměňovat s termostatickým ventilem, který naleznete zde

Levé provedení: RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: RTL hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny se žebříkovým otopným tělesem a okruhem podlahového topení
  • Trubková koupelnová otopná tělesa (žebříky) se středovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová sada VISION RTL středová - antracit matný grafit

Designová sada VISION RTL středová - antracit matný grafit

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG

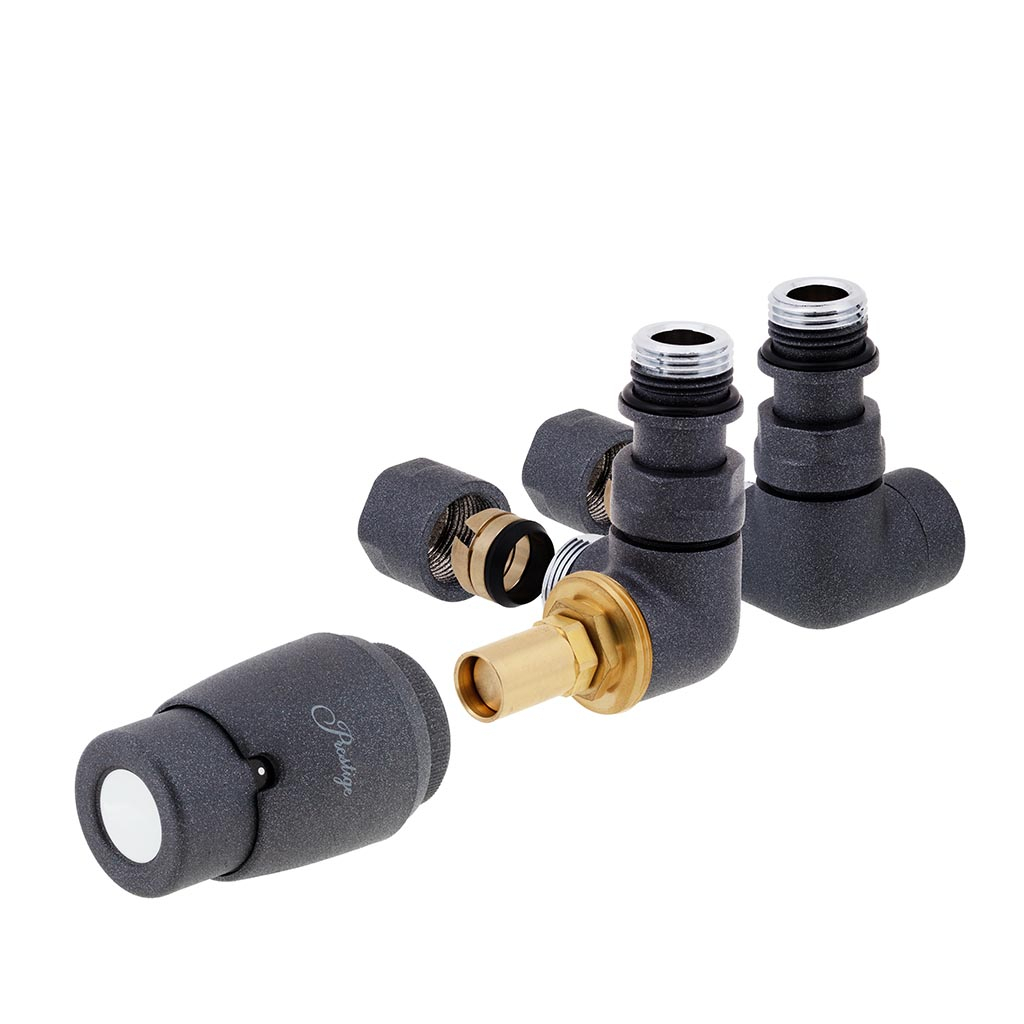

Základní designová sada Vision RTL středová levá, připojení Cu 15x1mm antracit matný grafit RtlV05PCZ 3 211 Kč
Základní designová sada Vision RTL středová levá, připojení Pex-Al-Pex 16x2mm antracit matný grafit RtlV05PXZ 3 211 Kč

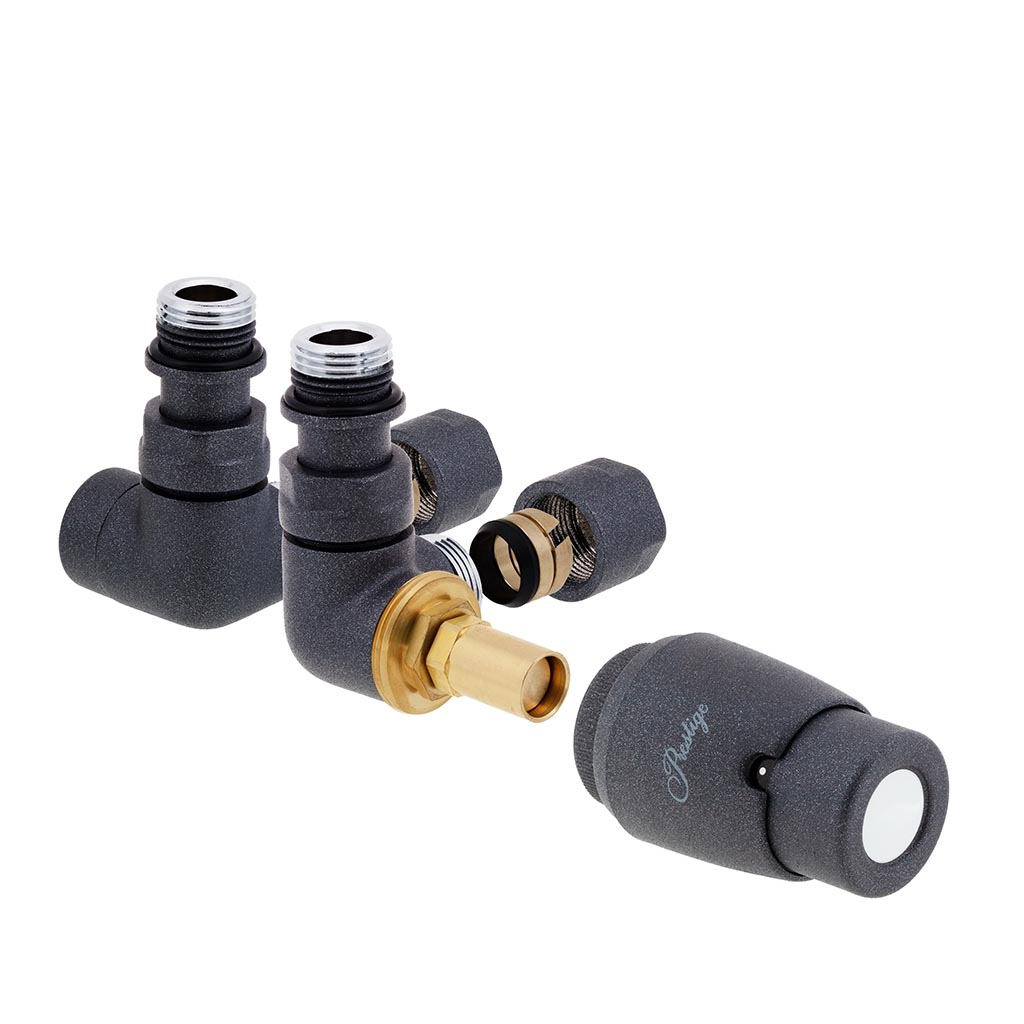

Základní designová sada Vision RTL středová pravá, připojení Cu 15x1mm antracit matný grafit RtlV05LCZ 3 211 Kč
Základní designová sada Vision RTL středová pravá připojení Pex-Al-Pex 16x2mm antracit matný grafit RtlV05LXZ 3 211 Kč

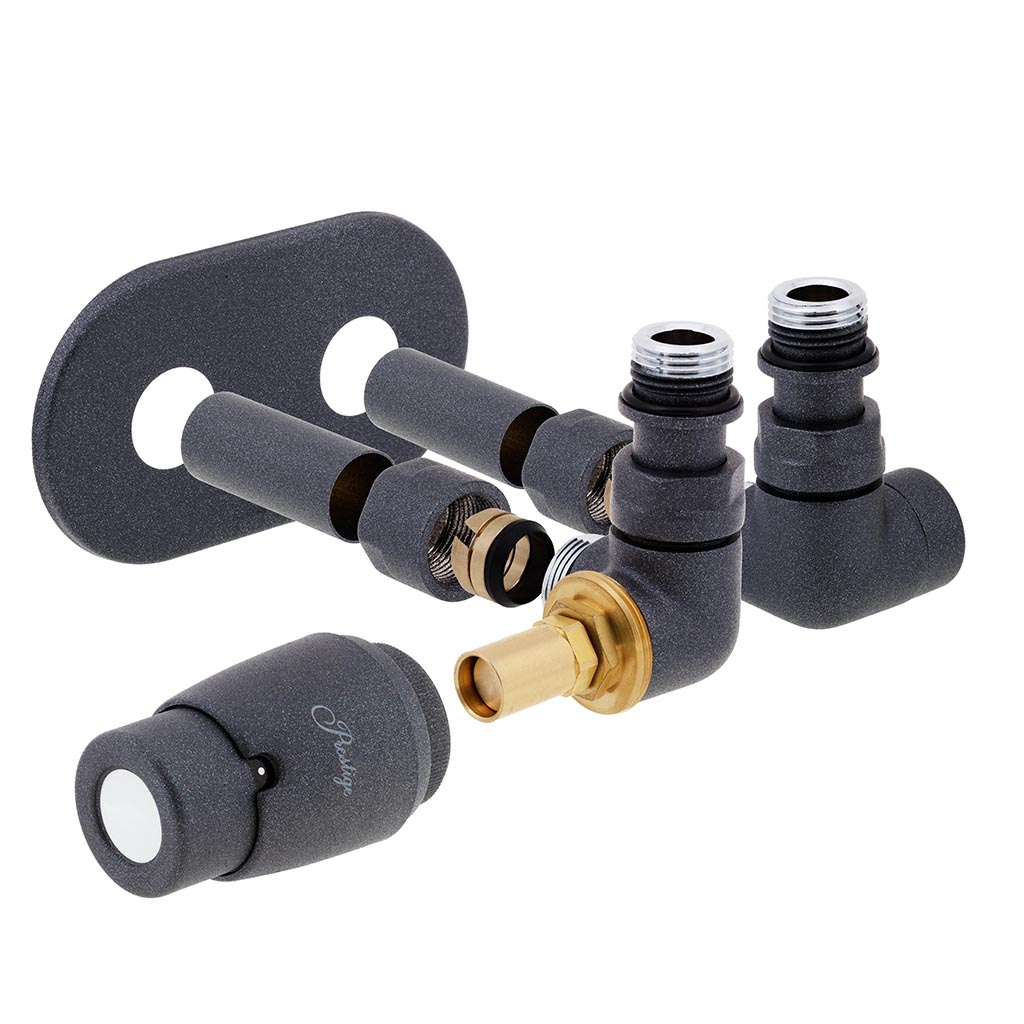

Kompletní designová sada Vision RTL středová levá, připojení Cu 15x1mm antracit matný grafit RtlV05PCS 4 176 Kč
Kompletní designová sada Vision RTL středová levá, připojení Pex-Al-Pex 16x2mm antracit matný grafit RtlV05PXS 4 176 Kč

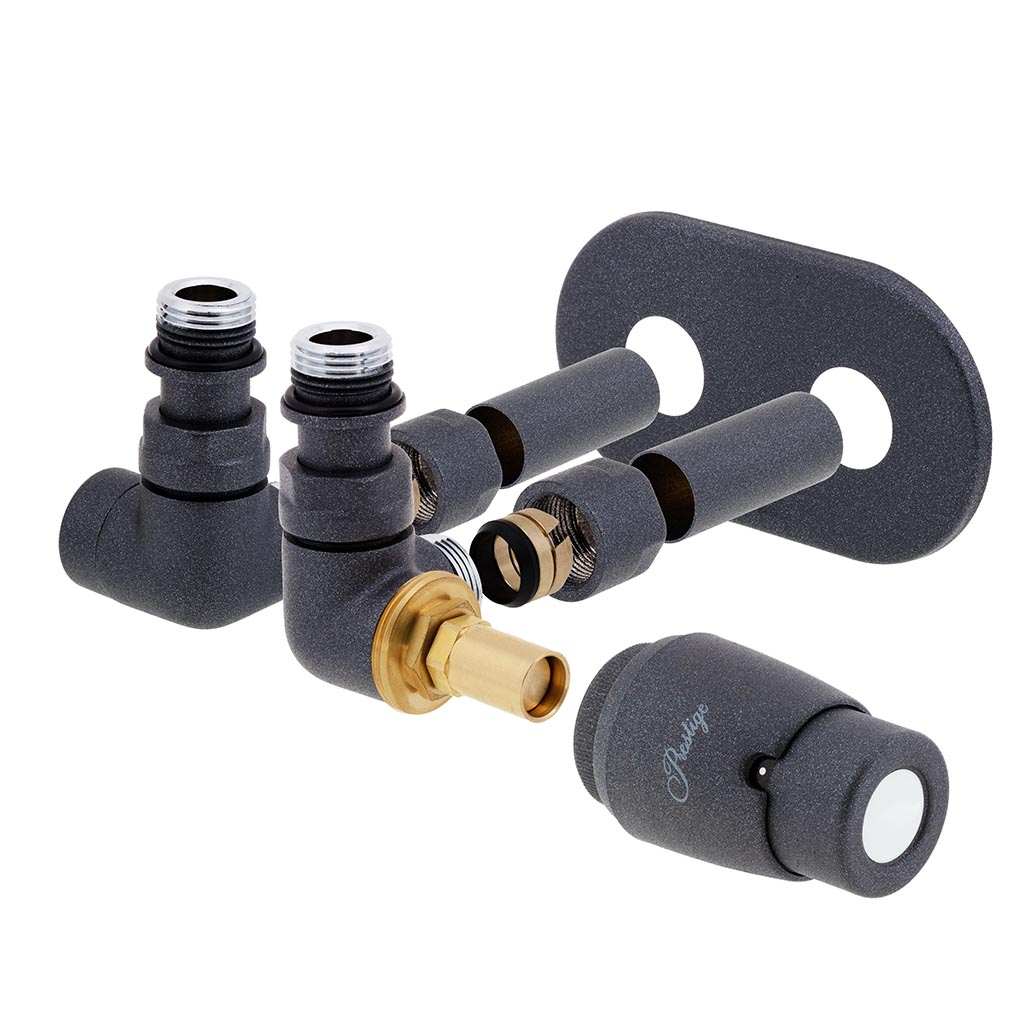

Kompletní designová sada Vision RTL středová pravá, připojení Cu 15x1mm antracit matný grafit RtlV05LCS 4 176 Kč
Kompletní designová sada Vision RTL středová pravá připojení Pex-Al-Pex 16x2mm antracit matný grafit RtlV05LXS 4 176 Kč

Popis

RTL ventily slouží pro omezení výstupní teploty z otopného tělesa, a tím zajištění vysoké účinnosti kondenzačního kotle, a dále pro omezení teploty vstupní vody do okruhu podlahového vytápění.

Součástí dodávky je RTL hlavice s teplotním rozsahem nastavení vratné vody 10-50°C se stejnou povrchovou úpravou jako RTL ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou RTL ventily VISION RTL vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

  • Trubková otopná tělesa (žebříky) se středovým připojením

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Omezení teploty výstupní vody z tělesa / vstupní vody do okruhu podlahového vytápění
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
Rozměry DN 15
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 90 °C
Min. pracovní teplota 5 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Menší okruhy podlahového topení - cca 20 m2
  • Koupelnová trubková otopná tělesa - žebříky se středovým připojením

Využití teploty vratné vody z otopného tělesa jako vstupní vody do okruhu podlahového vytápění

RTL ventil omezuje teplotu vstupní vody do okruhu podlahového vytápění. Okruh podlahového vytápění využívá vratnou vodu z otopného tělesa. Mimo jiné tedy zajišťuje její maximální vychlazení a tím vysokou účinnost zdroje tepla - např. kondenzačního plynového kotle.

Levé provedení:   RTL hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení:   RTL hlavice vpravo při čelním pohledu na otopné těleso
